Seite 1/2
4 mm Innensechskant-Schlüssel
4 mm
Innensechskant-
Schlüssel
M5 x 8 mm Schraube
Empfohlenes Drehmoment
4 N.m
3 mm
Innensech
skant-
Schlüssel
4 mm Innensechskant-Schlüssel
Empfohlenes Drehmoment
4 N.m
M5 x 8 mm Schraube
DE
Bis 700 x 44C
KOMPATIBLE REIFENGRÖSSEN
(Rear)
Klemmverschluss
Montageblech
(Front)
* Benötigtes Werkzeug: 3 & 4 mm Innensechskant-
Schlüssel

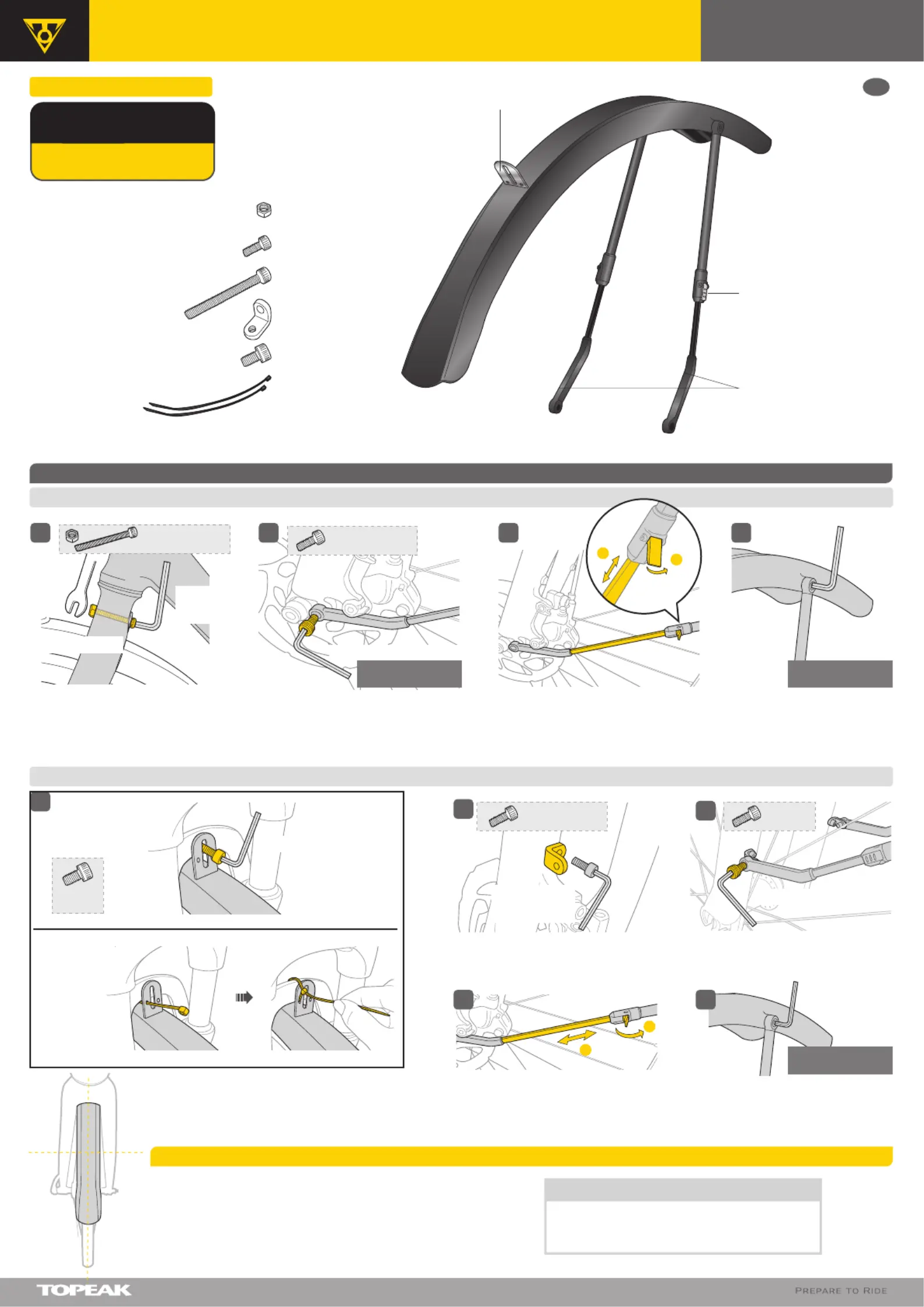

GEBRAUCHSANWEISUNG
DEFENDER™ TX (FRONT)
MONTAGE
1x M5 Mutter
4x M5 x 8 mm Schraube
1x M5 x 45 mm Schraube
2x L-förmiger Gabeladapter
1x M6 x 10 mm Schraube
2x Kabelbinder
MONTAGE AN STARRGABELN
NUR FÜR TREKKINGRÄDER
MONTAGE AN FEDERGABELN
Stellen Sie sicher, dass das Schutzblech korrekt auf den Reifen ausgerichtet ist.
Ziehen Sie alle Schrauben nach der korrekten Montage mit dem empfohlenen
Drehmoment an.
Achten Sie auf ausreichend Abstand zwischen Reifen und Schutzblech. Falsche
Ausrichtung oder zu geringer Abstand können zu Beschädigungen des
Schutzbleches, des Fahrrades sowie zu körperlichen Schäden führen.
EMPFEHLUNG
Das Schutzblech sollte für besten Schutz einen relativ
geringen Abstand zum Reifen haben und diesen optimal
abdecken.
WARNUNG
Montagestreben
Fixieren Sie die Mutter, während Sie die
Schraube anziehen.
Befestigen Sie die Montagestreben auf beiden
Seiten.
Ziehen Sie alle Schrauben nach der
korrekten Montage mit dem
empfohlenen Drehmoment an.
Öffnen Sie die Klemmverschlüsse und stellen
Sie die Länge der Montagestreben auf beiden
Seiten passend für Ihr Fahrrad ein.
1
2
1 2 3 4
1
OPTION 1
Montage mit
Schraube
OPTION 2
Montage mit
Kabelbindern
M6 x 10 mm
Schraube
Montieren Sie den L-förmigen Gabeladapter wie
dargestellt.
2
Befestigen Sie die Montagestreben auf
beiden Seiten.
Ziehen Sie alle Schrauben nach der
korrekten Montage mit dem empfohlenen
Drehmoment an.
4 mm Innensechskant- Schlüssel
4
Öffnen Sie die Klemmveschlüsse und stellen
Sie die Länge der Montagestreben auf beiden
Seiten passend für Ihr Fahrrad ein.
1
2
4 mm
Innensechskant-
Schlüssel
M5 x 45 mm Schraube
+ M5 Mutter
8 mm Maulschlüssel
3 mm Innensechskant-
Schlüssel
Empfohlenes Drehmoment
4 N.m
M5 x 8 mm
Schraube
3
5
4 mm Innensechskant-Schlüssel
8 mm Maulschlüssel
Fixieren Sie die Mutter, während Sie
die Schraube anziehen.
Befestigen Sie den Klettgurt wie dargestellt. Öffnen Sie die Klemmveschlüsse und stellen Sie
die Länge der Montagestreben auf beiden Seiten
passend für Ihr Fahrrad ein.
Ziehen Sie alle Schrauben nach
der korrekten Montage mit dem
empfohlenen Drehmoment an.
1
2
Bereiten Sie das Schutzblech wie
dargestellt vor.
Befestigen Sie die Montagestreben auf
beiden Seiten.
Stellen Sie sicher, dass der Klettgurt nicht die
Flaschenhalteraufnahme abdeckt.
Befestigen Sie das L-förmige
Montageblech, sobald Sie die
endgültige Montageposition
festgelegt haben.
(Heck)
(Front)
EMPFEHLUNG
WARNUNG
Das Schutzblech sollte für
besten Schutz einen relativ
geringen Abstand zum Reifen
haben und diesen optimal
abdecken.
Achten Sie auf ausreichend
Abstand zwischen Reifen und
Schutzblech. Falsche
Ausrichtung oder zu geringer
Abstand können zu
Beschädigungen des
Schutzbleches, des Fahrrades
sowie zu körperlichen
Schäden führen.
WINKELEINSTELLUNG
M-TC9649_50-DE 01/17Copyright © Topeak, Inc. 2017

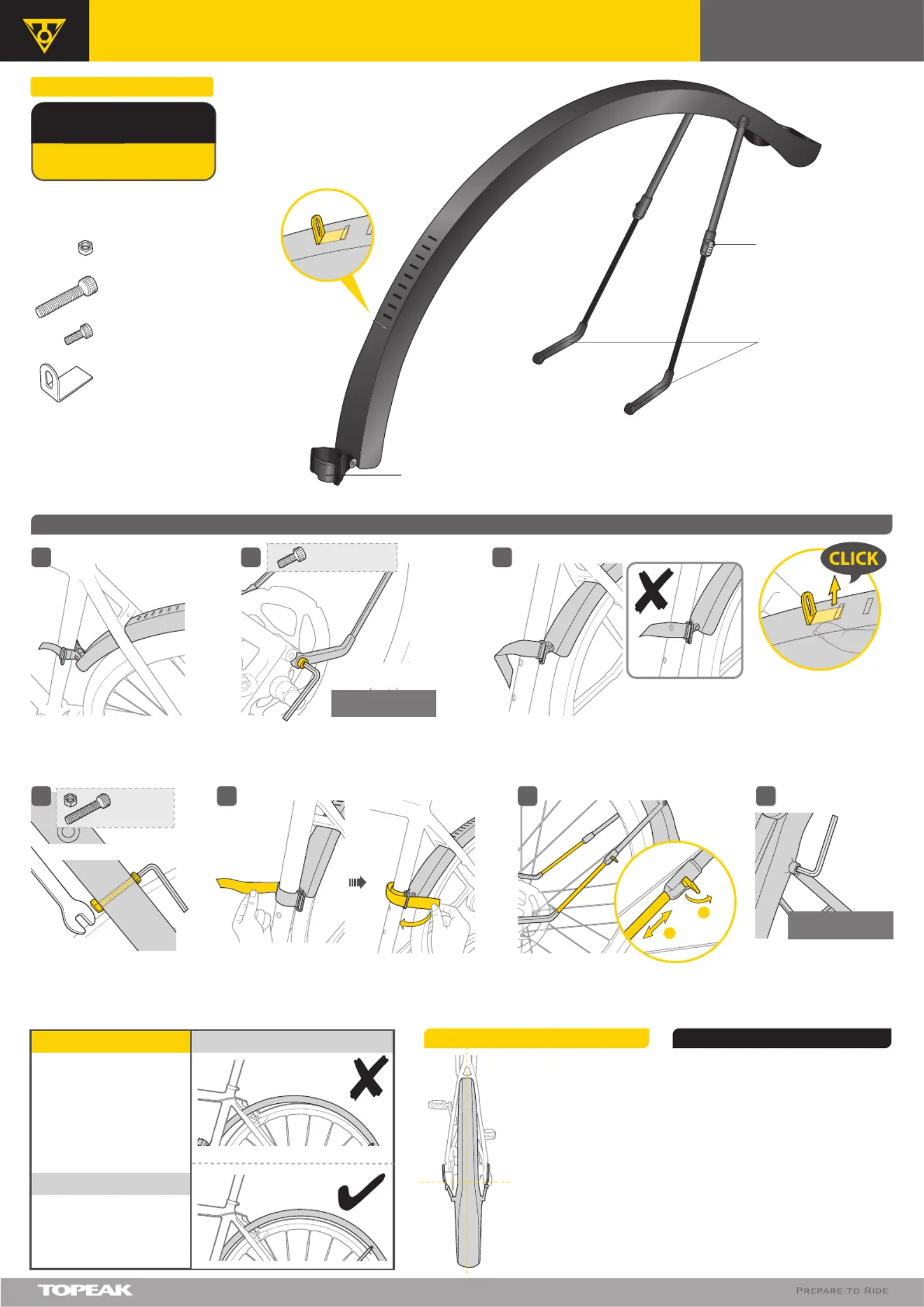

GEBRAUCHSANWEISUNG
DEFENDER™ TX (HECK)
2 Jahre Gewährleistung auf alle verbauten Teile, jedoch
nur gegen Herstellermängel.
Gewährleistungsansprüche
Sie benötigen Ihren Originalkaufbeleg um den
Gewährleistungs-Service zu erhalten. Bei Artikel die ohne
Kaufbeleg eingesendet werden, wird davon ausgegangen,
dass die Gewährleistung mit dem Herstellungsdatum
beginnt. Alle Gewährleistung- sansprüche werden
ungültig, wenn der Artikel auf Grund eines Unfalls
beschädigt oder zweckentfremdet wurde,
Systemänderungen oder andere Veränderungen
vorgenommen wurden oder der Artikel anderweitig
verwendet wurde als in diesem Handbuch beschrieben.
* Änderungen in Design und Eigenschaft bedürfen keiner
vorherigen Ankündigung.
Topeak Produkte sind ausschließlich im Fahrradfachhan
del erhältlich. Bitte nehmen Sie Kontakt mit Ihrem
nächsten Topeak Händler auf, um offene Fragen zu
klären. Für Kunden in Deutschland, Tel. 0261-899998-28.
GEWÄHRLEISTUNG
MONTAGE
Stellen Sie sicher, dass das
Schutzblech korrekt auf den
Reifen ausgerichtet ist.
Ziehen Sie alle Schrauben
nach der korrekten Montage
mit dem empfohlenen
Drehmoment an.
Achten Sie auf ausreichend
Abstand zwischen Reifen und
Schutzblech. Falsche
Ausrichtung oder zu geringer
Abstand können zu
Beschädigungen des
Schutzbleches, des Fahrrades
sowie zu körperlichen
Schäden führen.
WARNUNG
1 2 3
4 5 6 7
Klemmverschluss
Montagestreben
Klettgurt
L-förmiges Montageblech
1x M5 Mutter
2x M5 x 8 mm Schraube
1x L-förmiges Montageblech
1x M5 x 25 mm Schraube
Bis 700 x 44C
KOMPATIBLE REIFENGRÖSSEN
* Benötigtes Werkzeug: 3 & 4 mm Innensechskant-
Schlüssel
NUR FÜR TREKKINGRÄDER
M5 x 8 mm Schraube
4 mm Innensechskant-
Schlüssel
3 mm
Innensechskant-
Schlüssel
M5 x 25 mm
Schraube +
M5 Mutter
Empfohlenes Drehmoment
4 N.m
Empfohlenes Drehmoment
4 N.m
Produktspezifikationen
