Seite 1/2
DE

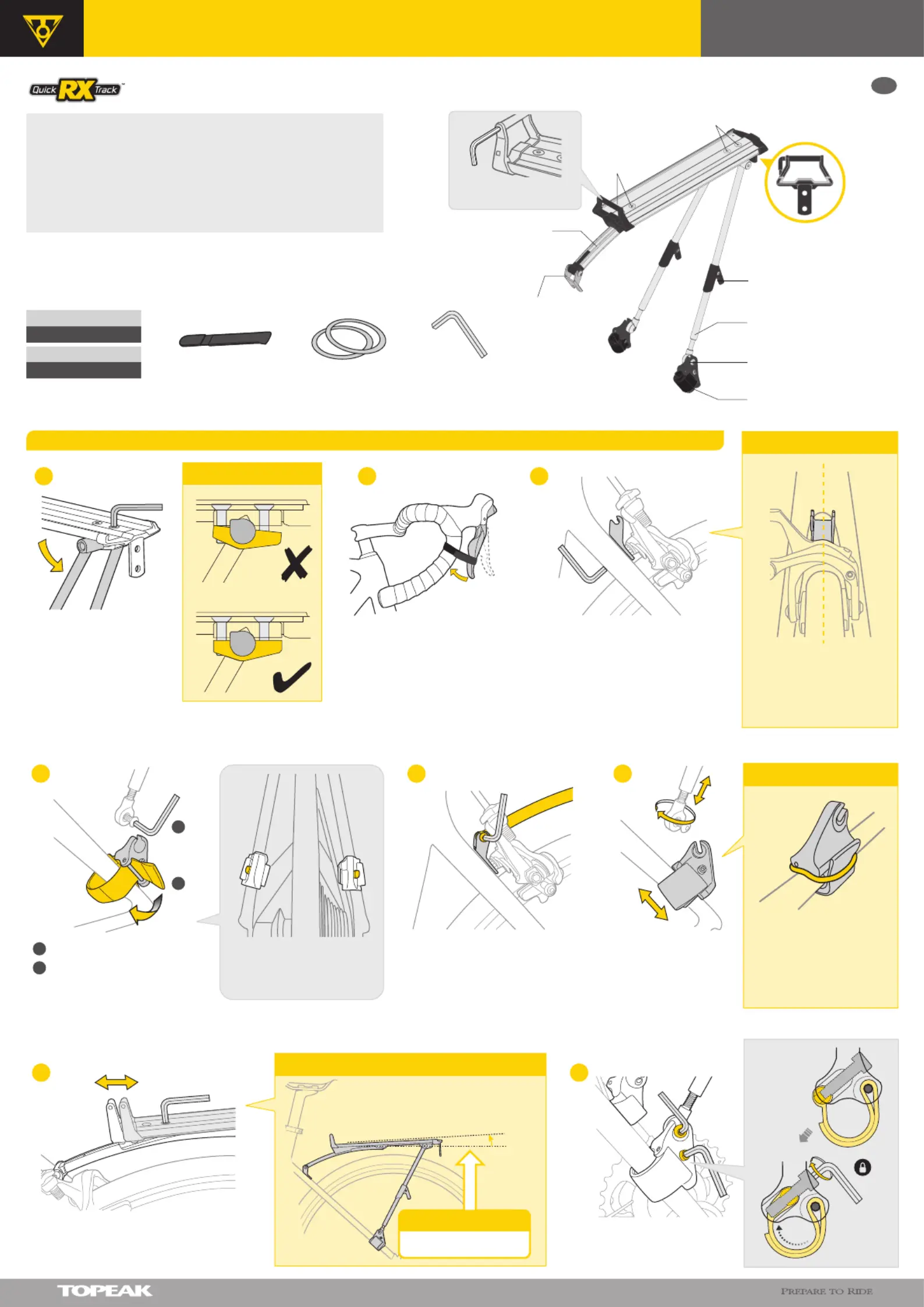

MONTAGE
WICHTIG!
WICHTIG!
WICHTIG!
WICHTIG!
• Tragfähigkeit max.: kg/ 7 15 lbs
• Passt auf Rennradreifen mit bis zu Breite700 x 25C
• Passt auf Sattelstreben mit ø 14,3 ~ ø 22,2 mm mm
• Bitte vor der ersten Fahrt die Bedienungsanleitung beachten.
* Benötigte Werkzeuge: 3 mm Innensechskant, 5 mm Innensechskant
Der Befestigungshaken
sollte in einer Flucht mit
dem Reifen stehen um einer
geringeren Bremsleistung
vorzubeugen.
Lösen Sie die Befestigungsschraube der
hinteren Bremse leicht (NICHT komplett
lösen). Den mittleren Befestigungshaken
über die Befestigungsschraube der Bremse
schieben und diese wieder festziehen. Das
Klettverschlussband vom Bremshebel lösen.
Empfehlung
2º oder 3º horizontal
2º or 3º
Halten Sie den Bremshebel mithilfe
des Klettverschlussbands in Position.
Lösen Sie die zwei hinteren
Einstellschrauben um den
Gepäckträger in die richtige
Position zu bringen. Beim
Festziehen der Schrauben die
Klammer in einer horizontalen
Position halten.
3 mm Innensechskant
3 N.m/ 26,55 in-lbs
5 mm Innensechskant
8-10 N.m/ 70,8-88,5 in-lbs
1
a
Vor der Montage sollte die
kleine Schraube nach außen
gerichtet sein.
b
Befestigungsklammer lösen.
a
Befestigungsklammer an
Sattelstreben wie in der Zeichnung
befestigen. Befestigungsklammer
NOCH NICHT komplett anziehen.
b
4
2 3
Roadie Rack
Bedienungsanleitung
Mittlerer Befestigungshaken
Verlängerungsarm
Vordere
Einstellschraube
Hintere
Einstellschraube
Befestigu
ngsvorric
htung für
Rücklicht
Befestigungshaken für Cargo Net
Gepäckträger-Streben
Klettverschlussband 2x Gummiring
5 mm
Innensechskant
3mm Innensechskant
3 mm
Innensechskant
5
Befestigen Sie den Verlängerungsarm
am mittleren Befestigungshaken und
ziehen Sie die Schrauben an.
3 mm Innensechskant
Ziehen Sie die kleinen Schrauben
an den Befestigungsklammern an.
8
3 mm
Innensechskant
7
Lösen Sie die 2 vorderen Einstellschrauben um
den Winkel des Gepäckträgers einzustellen. Wenn
der gewünschte Winkel eingestellt wurde, ziehen
Sie die Schrauben wieder an.
3 mm Innensechskant
3 mm Innensechskant
(mitgeliefert)
Befestigungsklammer
Befestigungs-Band
Aufbewahrung für 3 mm
Innensechskant
6
Stellen Sie die
Befestigungsklammer und
die Länge der Arme
passend ein, dann das
Befestigungs-Band fixieren.
Aus Sicherheitsgründen die
Befestigungs-Bänder mit
dem Gummiring sichern.
(Besonders wichtig bei
dünnen Sattelstreben)
Copyright © Topeak, Inc. 2014 M-TA2403-DE 05/14
2 Jahre Gewährleistung auf alle verbauten Teile, jedoch nur gegen Herstellermängel.
Gewährleistungsansprüche
Sie benötigen Ihren Originalkaufbeleg um den Gewährleistungs-Service zu erhalten. Bei Artikel die
ohne Kaufbeleg eingesendet werden, wird davon ausgegangen, dass die Gewährleistung mit dem
Herstellungsdatum beginnt. Alle Gewährleistungsansprüche werden ungültig, wenn der Artikel auf
Grund eines Unfalls beschädigt oder zweckentfremdet wurde, Systemänderungen oder andere
Veränderungen vorgenommen wurden oder der Artikel anderweitig verwendet wurde als in diesem
Handbuch beschrieben.
* Änderungen in Design und Eigenschaft bedürfen keiner vorherigen Ankündigung.
Bitte nehmen Sie Kontakt mit Ihrem nächsten Topeak Händler auf, um offene Fragen zu klären.
Für Kunden in Deutschland, Tel. 0261-899998-28/ Homepage: www.topeak.com
GEWÄHRLEISTUNG

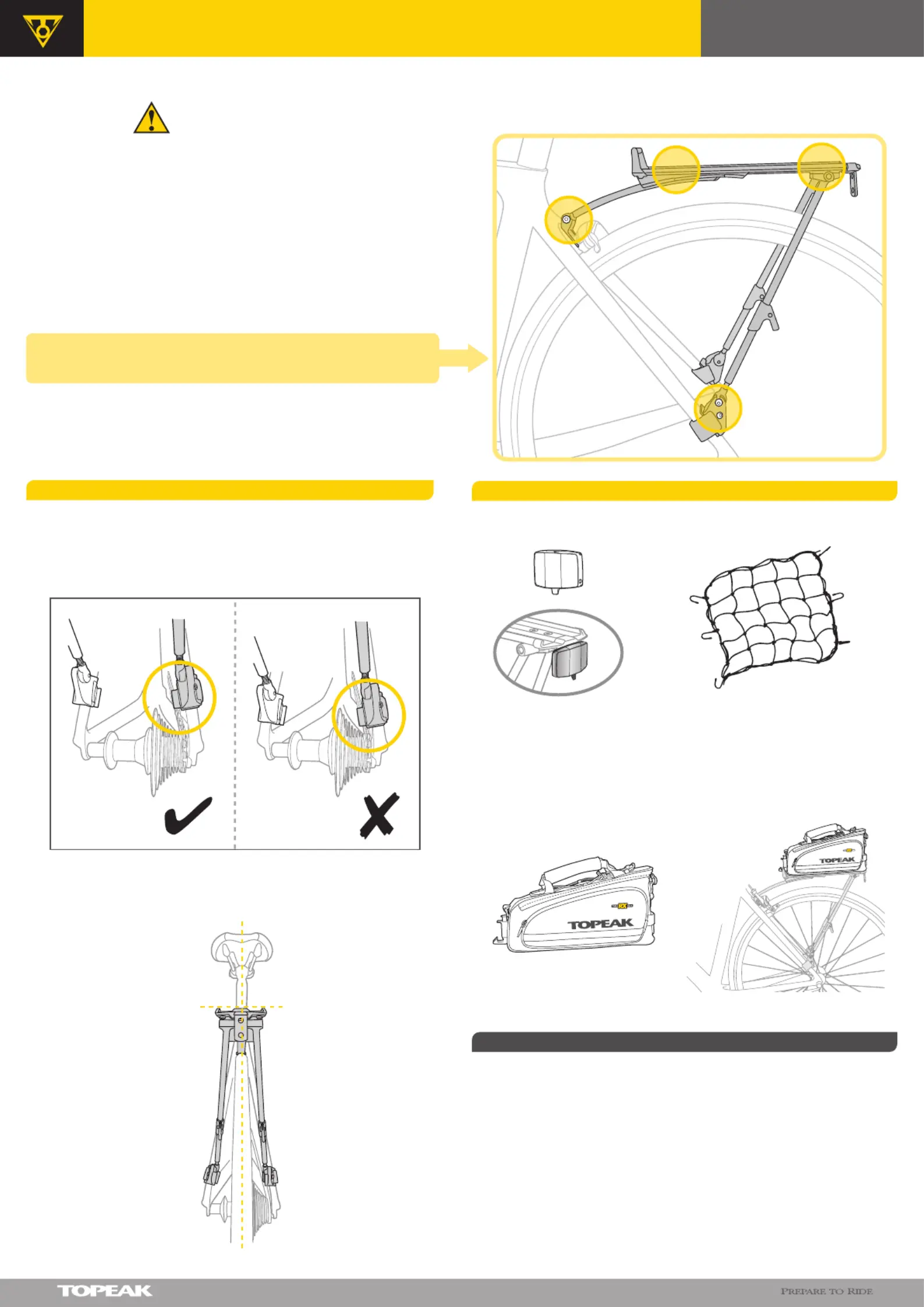

ACHTUNG!
1. Beladen Sie den Roadie Rack Gepäckträger nie mit mehr als der
empfohlen Gesamtlast von 7 kg (15 lbs)
2. Verändern oder modifizieren Sie den Gepäckträger nicht.
3. Der Roadie Rack ist nicht für den Gebrauch mit einem Anhänger entwickelt.
Befestigen Sie keine Anhänger am Roadie Rack.
4. Benutzen Sie den Roadie Rack NIEMALS als Sitz.
5. Der beladene Roadie Rack könnte das Fahrverhalten beeinflussen.
Besonders Lenk- und Bremsverhalten können beeinflusst werden.
6. Wenn Sie eine Trunk Bag Tasche auf dem Gepäckträger befestigen, achten
Sie darauf, dass der hintere Reflektor und das Rücklicht nicht verdeckt sind.
8. Aus Sicherheitsgründen: Kontrollieren Sie die hintere Bremse nach der
Montage.
7. Kontrollieren Sie die Befestigung des Roadie Rack vor jeder Fahrt und
ziehen Sie wenn nötig die Befestigungen wieder an.
ACHTUNG
Stellen Sie sicher, dass die Befestigungsklammern im montierten
Zustand nicht mit der Kette oder dem Ritzel in Berührung kommen.
Eine ungenaue Montage könnte Schaden am Roadie Rack oder Ihrem
Rad zur Folge haben und in einem Sturz enden.
1.
Stellen Sie sicher, dass
der Gepäckträger in
einer Flucht mit dem
Hinterrad montiert ist.
2.
Roadie Rack
Bedienungsanleitung
ZUSÄTZLICHES ZUBEHÖR
Art nr. TMS063
Art nr. TT9636B
Kombinierbar mit jeder Topeak RX Gepäckträgertasche
mit QuickTrack
™
System, Außer RX TrunkBag EX
RedLite
™ Aura
Art nr. TCN02
Cargo Net
