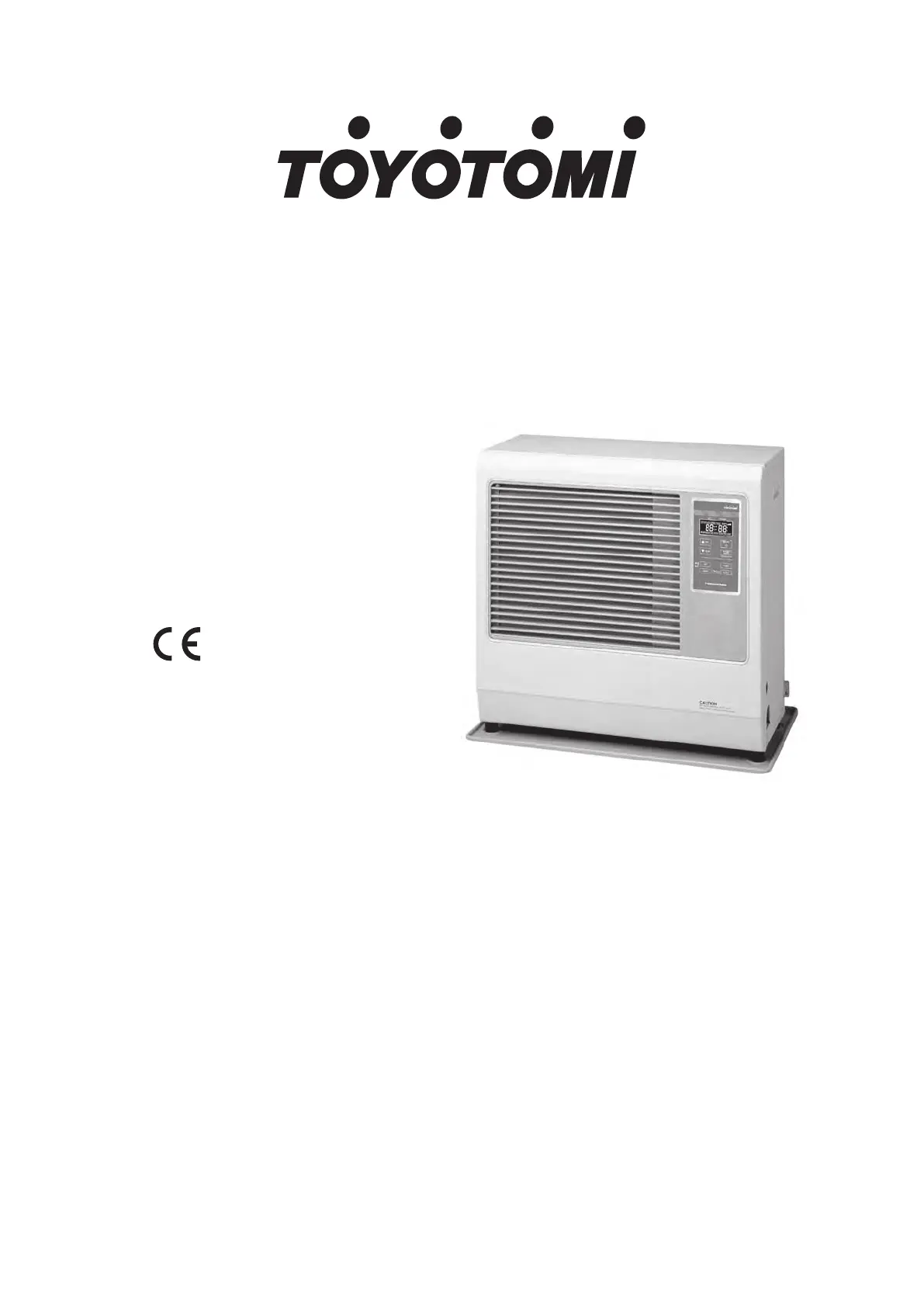

Toyotomi FF-95 Bedienungsanleitung

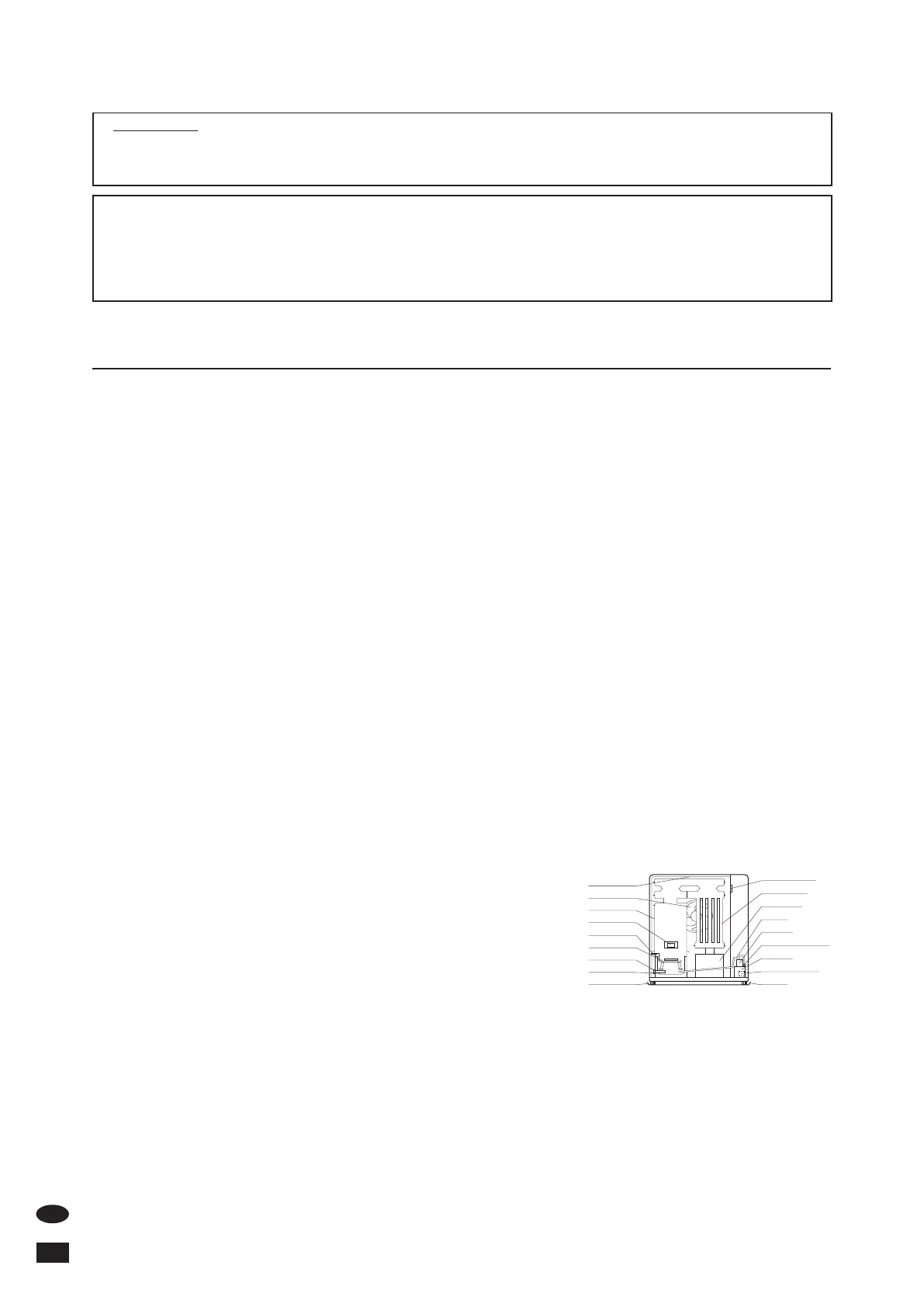

DE21DEUTSCHWICHTIG1) LESEN SIE DIE ANWEISUNGEN VOR DEM AUFBAU ODER DEM GEBRAUCH DES HEIZGERÄTS DURCH, UND STELLEN SIE SICHER, DASS SIE ALLES VERSTANDEN HABEN. 2) BEWAHREN SIE DIE BEDIENUNGSANLEITUNG AN EINEM SICHEREN ORT AUF, UM GEGEBENENFALLS ZU EINEM SPÄTEREN ZEITPUNKT NACHZUSCHLAGEN. 3) PRÜFEN SIE FÜR DIE INSTALLATIONSANFORDERUNGEN BITTE DIE ÖRTLICHEN BEHÖRDLICHEN UND BAUTECHNISCHEN VORGABEN. Für den Betrieb des WLAN-ModusDer WLAN-Modus erfordert den Kauf optionale Bauteile, die nicht zur Standardinstallation gehören. Bitte kontaktieren Sie Ihren Händler für den Kauf folgender optionaler Bauteile. Nutzen Sie ausschließlich Original-TOYOTOMI-Bauteile für Ihr Heizgerät. Die Nutzung von nicht genehmigten, allgemeinen Bauteilen oder Bauteilen anderer Marken kann die Leistung und Sicherheit erheblich verringern und führt zum Verlust der Werksgarantie.

Nur Ihr Händler kann das WLAN-Modul in Ihr Heizgerät installieren. Installieren Sie das WLAN-Modul NICHT eigenhändig in das Heizgerät. ABSCHNITT A:TECHNISCHE DATENModell: FF-95Heizleistung: 92,4 % (1)Wärmeklasse: Hoch - 9,50 kW (32. 400 BTU/h) Mittel - 5,49 kW (18. 700 BTU/h) Niedrig - 2,96 kW (10. 100 BTU/h)Brennstoffverbrauch: Hoch - 1,07 L/h Mittel - 0,620 L/h Niedrig - 0,334 L/hBrennstoffsystem: Externer Tank (2)Brennstofftyp: HeizölMaße (B × H × T): 760 × 700 × 427 mmGewicht: 34 kgEntlüftungsrohröffnung: 70 ~ 80 mm DurchmesserMaximale Länge des Entlüftungsrohrsystems: Maximale Länge des Entlüftungsrohrsystems: 3 m, 3Biegungen oderweniger (Siehe ABSCHNITTI: MONTAGE)Elektrische Leistung: 230 Volts AC, 50Hz (220 Volts AC, 50/60 Hz) (3) Vorheizmodus - MAX 280 W Brennmodus - MAX 52 W Frequenzband/-bänder, in denen das Funkgerät betrieben wird: 2,400 GHz / 2,4835 GHz (4) WLAN: IEEE 802.

11n/g/b (4)(1) Wärme- und Wasserdampfproduktion durch die Verbrennung von Brennstoff. Die Wärmeleistung berücksichtigt nicht den Wärmever-lust basierend auf der Kondensation von Wasserdampf.

(2) Der externe Tank ist nicht im Lieferumfang enthalten. (Bitte fragen Sie Ihren Lieferanten. )(3) Von CE Kennzeichnung ausgenommen. (4) Der WLAN-Modus erfordert den Kauf optionaler Bauteile, die nicht zur Standardinstallation gehören. SICHERHEITSMERKMALEIhr Heizgerät ist mit folgenden Sicherheitsvorkehrungen ausgestattet. Bitte machen Sie sich mit diesen Vorkehrungen vertraut. Wenn Ihr Heizgerät aufgrund eines Sicherheitsmechanismus gelöscht wird, vergewis-sern Sie sich, das Problem richtig identifiziert zu haben. WärmeschirmplatteÜberhitzungsschutzWärmetauscherBrennstoffleitungUmlüfterBrennerZündungBrennerringFlammensensorGucklochWärmetauscherVerstellbares StandbeinGebläsemotorBrennstoffwanneAbtropfschaleBrennstoffpumpeRoter EntriegelungsknopfBrennstoffsieb (innen)1.

FlammensensorDer Betrieb des Heizgeräts wird automatisch eingestellt, wenn die Zündung fehlschlägt oder wenn während des Verbrennungsvorgangs ein Problem mit der Flamme auftritt, um zu vermeiden, dass Brennstoff überläuft. Ein Fehlercode wird auf dem digitalen Display angezeigt. 2. BrennstoffsiebBevor der Brennstoff in den Brenner gelangt, wird er durch diesen Spezialfilter von sämtlichen Schmutzteilchen oder Verunreinigungen gereinigt. 3. ÜberhitzungsschutzUnterbricht automatisch den Betrieb, wenn die Innenkammer des Heizgeräts aufgrund einer Fehlfunktion oder einer ungewöhnlichen Ver-brennung eine ungewöhnlich hohe Temperatur erreicht, um einen Brand zu vermeiden. 4.

Betriebswiederaufnahme nach einem StromausfallFalls der Strom während des Betriebs des Heizgeräts ausfällt, wird das Heizgerät automatisch erneut entzündet und die ausgewählte Raum-temperatur halten, sobald die Stromversorgung wiederhergestellt wurde. HINWEIS: Der Betrieb variiert je nach Dauer des Stromausfalls und anderen Bedingungen. (Siehe ABSCHNITT E: BETRIEB)5.

DE22DEUTSCHABSCHNITT B:SICHERHEITSHINWEISE FÜR DEN BETRIEBVORSICHT: Heizgerät und Entlüftungsrohrsystem müssen vor der Inbetriebnahme ordnungsgemäß installiert werden. Bitte befolgen Sie die Anweisungen unter ABSCHNITT I: INSTALLATION. 1. 2. Aufgrund der großen Oberflächenwärme darf das Heizgerät während des Betriebs nicht in die Reichweite vonKindern, Möbelstücken und Bekleidung befinden. • Kinder dürfen unbeaufsichtigt nicht mit dem Gerät spielen. 3. Um einen fehlerhaften Betrieb zu vermeiden und die Lebensdauer des Heizgeräts zu verlängern, sind regelmäßige Routinewartungen durchzuführen. (Siehe ABSCHNITT F: ROUTINEWARTUNG)4. Der Brennstoff MUSS ausschließlich in einem Kanister aus Metall oder Kunststoff transportiert werden, der für Brennstoff geeignet istund auf dem deutlich sichtbar „HEIZÖL“ zu lesen ist. Der Brennstoff darf NIEMALS im Wohnraum gelagert werden.

ABSCHNITT C:BRENNSTOFFLEITFADENDer FF-95 eignet sich für einen Betrieb mit Heizöl. Der Einsatz von qualitativ minderwertigem Brennstoff führt zu einer Beeinträchtigung des Brenners, was ein fehlerhaftes Brennverhalten bewirkt und die Lebensdauer des Heizgeräts beeinträchtigt. Ausschließlich Heizöl, entsprechend mit dem Schriftzug „HEIZÖL“ gekennzeichnet ist. Der Brennstoff muss immer in einem separaten Bereich aufbewahrt werden, getrennt von dem für Ihre Leistungsgeräte gelagerten Benzin, um den versehentlichen Einsatz von Benzin in Ihrem Heizgerät zu vermeiden. Kauftipps. IMMER: Reines und qualitativ hochwertiges Heizöl. IMMER: Brennstoff ohne Kontaminanten, Wasser oder Trübungen. NIE: Benzin, Alkohol, Reinbenzin, Campingkochergas oder Additive. NIE: Säuerlich riechender Brennstoff. RIGHTPARAFFINWRONGGASDangerPARAFFINDefekte elektrische Geräte und Batterien gehören nicht in den Hausmüll.

NIEMALS einen anderen Brennstoff als Petroleum verwenden. NIEMALS BENZIN VERWENDEN. Der Einsatz von Benzin kann zuunkontrollierbaren Flammen und einem zerstörerischen Brand führen. • Dieses Gerät kann von Kindern ab 8Jahren und Personen mit körperlicher, sensorischer oder geistiger Behinderung oder mangelnder Erfahrung und Wissen bedient werden, wenn sie beaufsichtigt werden oder in die sichere Nutzung des Geräts eingewiesen wurden und die damit verbundenen Gefahren verstehen. • Kinder dürfen mit dem Gerät nicht spielen. • Das Gerät darf nicht von körperlich, geistig oder sensorisch eingeschränkten Personen (einschließlich Kindern) oder von Personen benutzt werden, die unzureichende Erfahrung und Kenntnisse haben, es sei denn dies erfolgt unter Aufsicht und Anleitung. • Die Reinigung und die Wartung durch den Benutzer sind von Kindern nicht ohne Aufsicht durchzuführen.

DE23DEUTSCHAufbewahrung . . .IMMER: In einem sauberen Behälter aufbewahren, eindeutig gekennzeichnet mit der Aufschrift Petroleum (DIN 51603-1).IMMER: Geschützt vor direkter Sonnenbestrahlung, Wärmequellen oder extremen Temperaturschwankungen aufbewahren.NIE: In einem Glasbehälter oder einem Behälter, der schon für andere Brennstoffe verwendet wurde.NIE: Länger als sechs Monate. Jede Heizsaison mit frischem Brennstoff starten und überschüssigen Brennstoff am Ende der Heizsaison entsorgen.NIE: Im Wohnraum.Warum das wichtig ist . . .Reiner, sauberer Brennstoff ist entscheidend wichtig für die Sicherheit und den wirkungsvollen Betrieb des Heizgeräts.

Qualitativ minderwertiger oder verunreinigter Brennstoff kann folgende Auswirkungen haben: • Übermäßige Teerrückstände auf Brenner und Abgasrohr • Unvollständige Verbrennung • Kürzerer Produktlebensdauer des HeizgerätsDer Einsatz eines extrem volatilen und entzündbaren Brennstoffs, wie z. B. Benzin, kann zu einer unkontrollierbaren Flammenbil-dung und einem hohen Brandrisiko führen.ABSCHNITT D:BEDIENUNG UND BEZEICHNUNG DER TEILEVor dem Einsatz des Heizgeräts sollten Sie sich mit der Bedienung und der Bezeichnung der Teile vertraut machen.19. Raumtemperatursensor18. UmlüfterUmluftfilterBedienfeldRohranbaustopfenRoter Entriege-lungsknopf21. Senk-bleiAbtropfschaleBrennstoffsieb (innen)20. Netzka-belAusgangsöffnungEingangsöffnungFrontabdeckungDurchgangsöffnungfür TreibstoffflammeLuftgitter

DE24DEUTSCH12. KINDERSICHERUNG-Anzeigeleuchte13. BURNING MODE-Anzeigeleuchte14. ˚F/˚C-Anzeige16. EIN/AUS mit TIMER-Anzeige8. ON-Lampe1. ON-/OFF-Taste5. POWER SAVER/CHILD LOCK-Taste3. TIMER-Taste6. CLEAR-Taste11. ENERGIESPARMODUS-Anzeigeleuchte10. TIMER-Anzeigeleuchte9. AUTO-Anzeigeleuchte15. Wochentag-Anzeigeleuchte4. Set-UHRZEIT/TEMP/WOCHEN-TIMERS/WOCHENTAGES17. WiFi-Lampe2. AUTO-Taste7. Temperaturauswahl-˚F/˚C1. ON-/OFF-Taste: Hauptschalter schaltet das Heizgerät ein/aus. Wenn es eingeschaltet ist, nimmt das Heizgerät den Betrieb auf und beginnt die Verbrennung nach einer Vorheizperiode. 2. AUTO-Taste: Diese Taste schaltet die Betriebsmodi für den Wochen-Timer ein/aus. 3. TIMER-Taste: Diese Taste schaltet den Einstellungsmodus für den Wochen-Timer ein/aus. 4. SET-UHRZEIT/TEMP/WOCHEN-TIMERS/WOCHENTAGES Zur Einstellung der/des UHRZEIT/TEMP/WOCHEN-TIMERS und des Wochentages. 5.

POWER SAVER/CHILD LOCK-Taste: Diese Taste schaltet den STROMSPAR-Betriebsmodus ein/aus. Halten Sie diese Taste gedrückt, um den KINDERSICHERUNG-Modus ein-/auszuschalten. 6. CLEAR-Taste: Die CLEAR-Taste wird verwendet, um das Programm für den Wochen-Timer zurückzu-setzen. 7. Temperaturauswahl ˚F/˚C: ˚F/˚C wechseln. 8. ON-Lampe: Leuchtet - Heizgerät ist in Betrieb. 9. AUTO-Anzeigeleuchte: Leuchtet – Wochen-Timer wird verwendet. 10. TIMER-Anzeigeleuchte: Leuchtet – Heizgerätebetrieb im Wochen-Timer-Modus. 11. ENERGIESPARMODUS-Anzeigeleuchte: Leuchtet – Das Heizgerät wird im ENERGIESPARMODUS betrieben. 12. KINDERSICHERUNG-Anzeigeleuchte: Leuchtet – Das Heizgerät wird im KINDERSICHERUNG-Modus betrieben. 13. BURNING MODE-Anzeigeleuchte: Leuchtet – Leuchtet – Das Heizgerät läuft mit hoher, mittlerer oder geringer Verbrennung. 14. ˚F/˚C-Anzeige: Leuchtet – Zeigt die aktuelle Temperatur an.

EIN/AUS mit TIMER-Anzeige: Leuchtet – Zeigt EIN/AUS für Wochen-Timer-Modus an. 17. WiFi-Lampe: Leuchtet – Das Heizgerät befindet sich im WLAN-Modus. 18. Umlüfter: Ein dreistufiger Motor sorgt bei hoher Verbrennung für einen hohen Warmluftfluss zur schnellen Beheizung eines Raums, und bei geringer oder mittlerer Verbrennung für einen geringen oder mittleren Warmluftfluss zur Aufrechterhaltung einer angenehmen Raumtemperatur. 19. Raumtemperatursensor: Überwacht durchgehend die Raumtemperatur und liefert Informationen an das Heizge-rät, damit die gewünschte Raumtemperatur beibehalten werden kann. 20. Netzkabel: Zur Nutzung in einer ordnungsgemäße Steckdose. (siehe ABSCHNITT A)21. Senkblei: Hiermit kann der Nutzer prüfen, ob das Heizgerät eben steht.

DE25DEUTSCHABSCHNITT E:BETRIEBVOR DEM ZÜNDEN1. Ventil(e) öffnen Öffnen Sie das/die Ventil(e) des externen Brennstofftanks. 2. Brennstofffluss starten Wenn Sie das Heizgerät zum ersten Mal nutzen, drücken Sie den roten Entriegelungsknopf, um die Brennstoffzuführung zur Brennstoffpumpe zu ermöglichen, und lassen Sie ihn dann los. HINWEIS: Achten Sie darauf, dass kein Brennstoff aus der Brennstoffleitung oder den Gelenken tropft. Achten Sie ebenfalls darauf, dass der Brennstofftank nicht zu hoch ist. Siehe Installationsanweisungen. HINWEIS: Der rote Entriegelungsknopf ist für die allererste Installation vorgesehen oder in sel-tenen Fällen, wenn der Brennstofftank befüllt wird. Über den roten Knopf wird der Schwimmer in der Brennstoffwanne entriegelt. Hierüber wird die Wanne nicht mit Brennstoff gefüllt.

Wenn Sie den roten Entriegelungsknopf zu oft oder zu lange drü-cken, wird die Brennstoffwanne geflutet, was zu einem möglichen Brand führen kann. Drücken Sie den roten Entriegelungsknopf nur einmal und unter eine Sekunde lang. 3. Heizgerät einsteckenStecken Sie das Heizgerät in eine Steckdose mit 220 V oder 230 V AC. (Siehe ABSCHNITT A: TECHNISCHE DATEN. ) Im Display werden standardmäßig „Zwei Striche“ angezeigt. HINWEIS: Nutzen Sie eine Steckdose nicht gleichzeitig für andere Geräte. 4. Uhrzeit einstellenWICHTIG: Die Uhrzeit auf dem Heizgerät muss auf die aktuelle Uhrzeit und Tag eingestellt wer-den. HINWEIS: Über die Tasten „▼HOUR“ oder „▲MIN. “ wird die Uhrzeit um jeweils eine (1) Einheit verändert. Halten Sie die Taste gedrückt, um die Zeit schnell zu ändern. HINWEIS: Im Falle eines Stromausfalls (über 30 Min. ) werden Uhrzeit und Tag gelöscht. 5.

Uhrzeit und Wochentag einstellen 1) Die aktuelle Uhrzeit wurde noch nicht eingestellt. (Alle Zeichen leuchten durchgehend. ) Wenn „▲MIN. “ oder „▼HOUR“ bei abgeschaltetem Gerät gedrückt wird, blinken alle Anzeigen, mit Ausnahme des Doppelpunk-tes „:“.

Wenn „▲MIN. “ oder „▼HOUR“ erneut gedrückt wird, wechselt die Balkenanzeige („Two Dashes“ (Zwei Verbindungsstriche)) zu „0 00“. 2) Einstellen der aktuellen UhrzeitDrücken Sie „▲MIN. “, um die Minuten einzustellen, und „▼HOUR“ zum Einstellen der Stunden. Wenn Sie „▼HOUR“ drücken, verändern sich die Zeichen wie folgt. „0:00“ ➞ „1:00“ ➞ ··· ➞ „23:00“ ➞ „0:00“ ➞ ···Wenn Sie „▲MIN. “ drücken, verändern sich die Zeichen wie folgt. „0:00“ ➞ „0:01“ ➞ ··· ➞ „0:59“ ➞ „0:00“ ➞ ···Drücken Sie SET, um die Einstellung der aktuellen Uhrzeit abzuschließen. Roter Entriege-lungsknopf.

DE26DEUTSCH 3) Einstellen des Wochentags„dAy“ wird im Display eingeblendet und Wochentage blinken. Drücken Sie „▲MIN. “ oder „▼HOUR“, um einen Wochentag einzustellen. Ein Wochentag blinkt. (Anfängliche Einstellung ist „SUN“. ) Die anderen Wochentage werden ausgeblendet. Wählen Sie einen Wochentag über „▲MIN. “ oder „▼HOUR“. Wenn Sie „▲MIN. “ drücken, verändern sich die Zeichen wie folgt. „SUN” ➞ „MON” ➞ „TUE” ➞ „WED” ➞ „THU” ➞ „FRI” ➞ „SAT”Wenn Sie „▲MIN. “ auf der Position „SAT“ drücken, ertönt ein Piepton und „SAT“ wird nicht mehr geändert. Wenn Sie „▼HOUR“ drücken, verändern sich die Zeichen wie folgt. „SAT” ➞ „FRI” ➞ „THU” ➞ „WED” ➞ „TUE” ➞ „MON” ➞ „SUN”Wenn Sie „▼HOUR“ auf der Position „SUN“ drücken, ertönt ein Piepton und „SUN“ wird nicht mehr geändert. Drücken Sie SET, um die Einstellung der Wochentage abzuschließen.

Die aktuelle Uhrzeit und der Wochentag werden im Display angezeigt. HINWEIS: Wenn ON/OFF während der Einstellung von Uhrzeit und Tag gedrückt wird, wird die Einstellung nicht abgeschlossen. Stellen Sie die Uhrzeit und den Tag erneut ein. BETRIEBMANUELLER BETRIEBDer Betrieb des Heizgeräts wird direkt vom Benutzer gesteuert. Die Wärmeabgabe wird jedoch automatisch entsprechend der über den Temperatursensor registrierten Temperatur angepasst. 1. Heizgerät einschaltenA. Stellen Sie die ON/OFF-Taste in die Position „ON“. Die aktuelle Raumtemperatur und die eingestellte Temperatur werden im Display angezeigt. Falls die Raumtemperatur unter der eingestellten Tempe-ratur liegt, blinkt die ON-Anzeigeleuchte und werden der Gebläsemotor und die Zündung gestartet. Diese Leuchte blinkt während der Vorheizphase weiter. B. Nach etwa 1,5 - 4 Minuten setzt die Zündung ein.

DE27DEUTSCH2. Raumtemperatur anpassenA. Drücken Sie „▲MIN. “ oder „▼HOUR“. ˚F oder ˚C beginnt zu blinken. HINWEIS: Über „▲MIN. “ oder „▼HOUR“ ändern Sie die Temperatur in Schritten zu je 1 °C (2 °F). B. Drücken Sie „▲MIN. “, um die Temperatur zu erhöhen, und „▼HOUR“, um sie zu verringern. Die Raumtemperatur kann zwischen 10 ˚C (50 ˚F) und 32 °C (90 ˚F) eingestellt werden. (Anfängliche Ein-stellung: 13 ˚C (56 ˚F))C. Sobald die Raumtemperatur den eingestellten Wert erreicht hat, wechselt das Heizgerät automatisch auf „MED“ oder „LOW“, um die gewünschte Temperatur aufrechtzuerhalten. Steigt die Raumtempe-ratur um etwa 2 °C(4 °F) über den eingestellten Wert, stellt das Heizgerät automatisch den Betrieb ein. Mit sinkender Raumtemperatur schaltet sich das Heizgerät automatisch wieder ein, um die ge-wünschte Temperatur aufrechtzuerhalten.

ENERGIESPARMODUSDer Energiesparmodus verringert die Häufigkeit der Zündungen, um den Stromverbrauch zu senken. Drücken Sie POWER SAVER (CHILD LOCK) auf „ON“, wenn das Gerät in Betrieb ist, um den ENERGIESPARMODUS zu starten. „POWER SAVER“ wird im Display angezeigt. Steigt die Raumtemperatur um etwa 6 °C (12 °F) über den eingestellten Wert, stellt das Heizgerät automa-tisch den Betrieb ein. Sinkt die Raumtemperatur unter den eingestellten Wert, schaltet sich das Heizgerät automatisch wieder ein, um die gewünschte Temperatur aufrechtzuerhalten. KINDERSICHERUNGDie Kindersicherung kann eingeschaltet werden, um zu vermeiden, dass ein Kind versehentlich die Einstellun-gen des Heizgeräts ändert. Ein eingeschaltetes Heizgerät mit Kindersicherung kann nur ausgeschaltet wer-den. Alle anderen Funktionen sind in diesem Fall blockiert.

Halten Sie CHILD LOCK (POWER SAVER) mehr als 3 Sekunden gedrückt, um die Kindersicherung einzuschal-ten. „CHILD LOCK“ wird im Display angezeigt. Um die Kindersicherung auszuschalten, halten Sie CHILD LOCK (POWER SAVER) mehr als 3 Sekunden ge-drückt. DE28DEUTSCHBETRIEB MIT WOCHEN-TIMER1. Einstellung des WochenplansHINWEIS: Folgender Wochenplan ist von Werk aus eingestellt. Diese Programmierung kann geändert werden. P01 P02 P03 P04Day TIMEON/OFFSET temp. TIMEON/OFFSET temp. TIMEON/OFFSET temp. TIMEON/OFFSET temp.

Drücken Sie TIMER, um in den Wochenplan-Einstellungsmodus zu wechseln. „TIMER“, „SUN“, „P01“ und „ON“ werden im Dis-play angezeigt. Wenn Sie TIMER im Wochenplan-Einstellungsmodus drücken, werden „TIMER“ ausgeblendet und der Einstellungsmodus für den Wochenplan beendet. Alle Änderungen vor Drücken der SET-Taste werden nicht gespeichert. Falls das Heizgerät im Wochenplan-Einstellungsmodus ausgeschaltet wird, wird der Wochenplan-Einstellungsmodus beendet. 2. Drücken Sie „▲MIN.

“ oder „▼HOUR“, um die Programmnummer zu ändern, die sie einstellen oder bearbeiten möchten. Die Programme reichen von P01 bis P04 für jeden Wochentag, von Sonntag bis Samstag (das Heizgerät hat 4 Programme für jeden Tag). Wenn „▲MIN. “ gedrückt wird, verändert sich das Display wie folgt. „SUN P01“ ➞ „SUN P02“ ➞ „SUN P03“ ➞ „MON P04“ ➞ „MON P01“ ➞ „MON P02“ ➞ … ➞ „SAT P04“HINWEIS: Wenn Sie „▼HOUR“ im unteren Bereich der Programmierung drücken, nämlich P01 am Sonntag (SUN), kann die Programmnummer nicht geändert werden. Wenn Sie „▲MIN. “ im oberen Bereich der Programmierung drücken, nämlich P04 am Samstag (SAT), kann die Programmnummer nicht geändert werden. 3. Drücken Sie SET, um Änderungen zu bestätigen und zu den Programmzeiteinstellungen zu wechseln. Die Programmnummer wird initialisiert, indem Sie CLEAR 3 Sekunden lang gedrückt halten.

HINWEIS: Die Einstellung des Wochenplans können nicht eingegeben oder geändert werden, wenn das Heizgerät eingeschaltet ist oder sich im AUTO-Modus befindet. Schalten Sie den AUTO-Modus aus. Bei der Einstellung des Wochenplans ist es unwichtig, ob das Heizgerät aus- oder ein-geschaltet ist, solange der AUTO-Modus ausgeschaltet ist. Programmauswahl1. Drücken Sie TIMER, um in den Wochenplan-Einstellungsmodus zu wechseln. „TIMER“, „SUN“, „P01“ und „ON“ werden im Dis-play angezeigt. Wenn Sie TIMER im Wochenplan-Einstellungsmodus drücken, werden „TIMER“ ausgeblendet und der Einstellungsmodus für den Wochenplan beendet. Alle Änderungen vor Drücken der SET-Taste werden nicht gespeichert. Falls das Heizgerät im Wochenplan-Einstellungsmodus ausgeschaltet wird, wird der Wochenplan-Einstellungsmodus beendet. 2. Drücken Sie „▲MIN.

“ oder „▼HOUR“, um die Programmnummer zu ändern, die sie einstellen oder bearbeiten möchten. Die Programme reichen von P01 bis P04 für jeden Wochentag, von Sonntag bis Samstag (das Heizgerät hat 4 Programme für jeden Tag). Wenn „▲MIN.

“ gedrückt wird, verändert sich das Display wie folgt. „SUN P01“ ➞ „SUN P02“ ➞ „SUN P03“ ➞ „MON P04“ ➞ „MON P01“ ➞ „MON P02“ ➞ … ➞ „SAT P04“HINWEIS: Wenn Sie „▼HOUR“ im unteren Bereich der Programmierung drücken, nämlich P01 am Sonntag (SUN), kann die Programmnummer nicht geändert werden. Wenn Sie „▲MIN. “ im oberen Bereich der Programmierung drücken, nämlich P04 am Samstag (SAT), kann die Programmnummer nicht geändert werden. 3. Drücken Sie SET, um Änderungen zu bestätigen und zu den Programmzeiteinstellungen zu wechseln. Die Programmnummer wird initialisiert, indem Sie CLEAR 3 Sekunden lang gedrückt halten. Der Speicher muss nicht initiali-siert werden, wenn Sie diesen ändern möchten.

DE29DEUTSCH Programmzeiteinstellungen1. Drücken Sie „▲MIN. “, um die Minuten zu ändern (in Schritte zu je 15 Min. ), oder „▼HOUR“, um die Stunden zu ändern und die Startzeit für das Programm einzustellen. Die Zeit blinkt während der Einstellung. 2. Drücken Sie SET, um die Zeit zu bestätigen und zu den ON/OFF-Einstellungen zu wechseln. HINWEIS: Die Zeit kann nur auf 15 Minuten nach der vorherigen Programmzeit und/oder 15 Minuten vor der nächsten Pro-grammzeit eingestellt werden. Wenn z. B. das Programm P01 auf 7:00 Uhr und das Programm P03 auf 16:00 Uhr eingestellt ist, kann das Programm P02 zwischen 7:15 Uhr und 15:45 Uhr eingestellt werden. Wenn die ausgewählte Zeit über den Bereich hinausgeht und Sie SET drücken, ertönt ein Warnsignal und die einstellbare Zeit wird angezeigt. Zudem kann nicht die gleiche Zeit wie im obigen Beispiel eingestellt werden.

Sie können also nicht 7:00 Uhr für P01 und 7:00 Uhr für P02 am Sonntag einstellen. ON/OFF-Einstellungen1. Drücken Sie „▲MIN. “ oder „▼HOUR“, um zwischen ON und OFF zu wählen. „ON“ oder „OFF“ blinken während der Einstellung, abhängig davon, welche Option ausgewählt. 2. Drücken Sie SET, um die Einstellung zu bestätigen und zum Schritt Temperatureinstellungen oder Programmauswahl zu wechseln. Siehe HINWEISE unten:HINWEIS: Wenn „ON“ ausgewählt ist, wird das Heizgerät mit der ausgewählten Temperatur und Zeit laufen. Der Bildschirm wechselt zu den Temperatureinstellungen. HINWEIS: Wenn „OFF“ ausgewählt ist, funktioniert der Wochen-Timer nicht für diese Programmnummer. Das Display wechselt zu derselben Programmnummer im Programmauswahl, sobald sie SET drücken. Temperatureinstellungen1. Drücken Sie „▲MIN. “ oder „▼HOUR“, um die gewünschte Temperatur in diesem Programm zu wählen.

Drücken Sie SET, um die gewünschte Temperatur zu bestätigen und automatisch zur gleich Programmnummer in der Program-mauswahl zu wechseln. 2. Wochen-Timer aktivierenFalls die „AUTO“-Taste im Betrieb (das Heizgerät ist eingeschaltet) gedrückt wird, beginnt die Wochenprogrammierung. „AUTO“ erscheint im Display und das Heizgerät heizt weiter entsprechend der Programmierung im Wochenplan. Wenn „ON“ im Wochenplan im Display angezeigt wird, kann die Temperatur über „▲MIN. “ oder „▼HOUR“ geändert werden. Hier-durch wird nicht die im Wochenplan eingestellte Temperatur geändert. Wenn die Zeit zur nächsten Programmnummer wechselt, wechselt das Gerät automatisch zur programmierten Temperatur.

DE30DEUTSCHMANUELLE VERBRENNUNGWICHTIG: Diese Funktion ist ausschließlich für Testzwecke vorgesehen. Dieses Heizgerät kann auch manuell im gewünschten Verbrennungsmodus laufen (hoch, mittel, niedrig), unabhängig von der Raumtemperatur. 1. Drücken Sie „▲MIN. “ und „▼HOUR“ gleichzeitig länger als drei (3) Sekunden, während der ON/OFF-Schalter auf „ON“ steht. 2. P1, P2 oder P3 werden auf dem Display angezeigt;P1 = niedrigP2 = mittelP3 = hochWählen Sie anschließend den gewünschten Verbrennungsmodus durch Drücken von „▲MIN. “ oder „▼HOUR“ aus. Über „▲MIN. “ kann der Verbrennungsmodus höher gestellt werden, über „▼HOUR“ niedriger. 3. Halten Sie zum Zurücksetzen „▲MIN. “ und „▼HOUR“ gleichzeitig länger als drei (3) Sekunden gedrückt, bis das normale Temperatur-Display wieder angezeigt wird.

AUTOMATISCHER REINIGUNGSMODUSWenn das Heizgerät zwei Stunden ununterbrochen in der höchsten Einstellung brannte, wird der Brenner einen automatischen Reinigungs-vorgang starten. Im Display wird der automatische-Reinigungs-Code cl:05 angezeigt, der auf cl:01 herunterzählt. Der Vorgang dauert 5 Minuten zur automatischen Reinigung des Brenners, während das Heizgerät auf der niedrigsten Einstellung brennt. Nach Abschluss des Reinigungsmodus wechselt das Heizgerät automatisch in die höchste Einstellung zurück. HINWEIS: Die Sicherheits- und Inbetriebnahmeverfahren des Heizgeräts sind in diesem Modus immer noch funktionsfähig. BETRIEBSWIEDERAUFNAHME NACH EINEM STROMAUSFALLTritt während des Betriebs ein Stromausfall auf, schaltet sich das Heizgerät aus. Ist die Stromversorgung wiederhergestellt, nimmt das Ge-rät den Betrieb automatisch mit den folgenden Bedingungen wieder auf.

WÄHREND DES BETRIEBS DES HEIZGERÄTSLÄNGE DESSTROMAUSFALLSWENIGER ALS 3SEKUNDEN MEHR ALS 3 SEKUNDENIM SICHERUNGSSPEICHER NICHT MEHR IM SICHERUNGSSPEICHER BETRIEB Startet die Verbrennung unter den gleichen Bedingungen wie vor dem Stromausfall neu. Beginnt mit der Verbrennung am An-fang. Beginnt mit der Verbrennung am Anfang. Die eingestellte Temperatur wird zur Sicherheit auf 13 °C (56 °F) geändert. Die eingestellte und Zimmertemperatur blinken, wenn der Stromausfall mehr als 30 Min. dauerte. Um das Blinken abzustellen, stellen Sie die Temperatur und die Zimmertemperatur neu ein und drücken Sie eine beliebige Taste. ENERGIESPAR-MODUS Bewahrt die gleichen Bedingun-gen wie vor dem Stromausfall. Bewahrt die gleichen Bedingungen wie vor dem Stromausfall. Bewahrt die gleichen Bedingungen wie vor dem Stromausfall. AUTOMATISCHER BETRIEB Bewahrt die gleichen Bedingun-gen wie vor dem Stromausfall.

Bewahrt die gleichen Bedingungen wie vor dem Stromausfall. Die Einstellungen sind gelöscht. (Siehe ABSCHNITT E:BETRIEB) BETRIEB MIT KIN-DERSICHERUNG Bewahrt die gleichen Bedingun-gen wie vor dem Stromausfall. Die Einstellungen werden gelöscht. (Siehe ABSCHNITT E:BETRIEB) Die Einstellungen werden gelöscht. (Siehe ABSCHNITT E:BETRIEB) Kam es zu einem Stromausfall, während das Heizgerät nicht lief, dann startet es den Betrieb unter den gleichen Bedingungen wie vor dem Stromausfall. Dauerte der Stromausfall jedoch mehr als drei Sekunden an, werden folgende Einstellungen gelöscht. Bitte nehmen Sie jede Einstellung erneut vor. WENN DAS HEIZGERÄT NICHT IN BETRIEB ISTIM SICHERUNGSSPEICHER Betrieb mit KindersicherungNICHT MEHR IMSICHERUNGSSPEICHEREinstellung von Uhrzeit und TagBetrieb mit Kindersicherung.

DE31DEUTSCHHEIZGERÄT AUSSCHALTENStellen Sie die ON/OFF-Taste in die Position „OFF“. Die ON-Leuchte blinkt und erlischt. Der Umlüfter und der Gebläsemotor laufen ca. drei (3) Minuten weiter, um das Heizgerät abzukühlen..ABSCHNITT F:ROUTINEWARTUNGVORSICHT: Stellen Sie sicher, dass das Heizgerät ausgeschaltet und vom Stromnetz getrennt ist, bevor Sie Kontrollen oder Reinigungen durchführen.VORSICHT: Das Heizgerät muss vor der Reinigung oder Wartung vollständig abgekühlt sein.FÜR EINE OPTIMALE LEISTUNG DES HEIZGERÄTS SOLLTEN DIE WEITER UNTEN AUFGEFÜHRTEN TEILE REGELMÄSSIG GEREINIGT WERDEN.LouverIntegral fuel strainer (inside)1. Lüftungsschlitze reinigen (EINMAL PRO WOCHE)Staub und Flecken sind mit einem feuchten Tuch von den Lüftungsschlitzen zu entfernen.2.

Umluftfilter reinigen (EINMAL PRO WOCHE)Entfernen Sie Staub und/oder Tierhaare von der Abdeckung an der Rückseite des Heizgeräts.Nutzen Sie einen Staubsauger, um Staub oder Tierhaare zu entfernen.3. Auf Brennstofflecks prüfen (REGELMÄSSIG)Machen Sie es sich zur Gewohnheit, das Gerät auf Anzeichen von Brennstofflecks entlang der Brennstofflei-tung und an allen Verbindungsstücken zu prüfen. Brennstofflecks können zu einem Brand führen und sind umgehend zu beheben.4. Abgasrohrbereich prüfen (EINMAL PRO MONAT)Prüfen Sie das Abgasrohrverbindungsstück, um eine feste Verbindung sicherzustellen. Nutzen Sie einen Staubsauger, um Staub oder Tierhaare zu entfernen.PrüfenBrennstoffsieb (innen)LuftgitterUmluftfilterPrüfen

DE32DEUTSCH5. Brennstoffsieb reinigen (EINMAL PRO MONAT)Der Sieb der Brennstoffwanne ist einmal monatlich und vor der Inbetriebnahme des Heizgeräts zu Beginn jeder Saison zu reinigen. (a) Schließen Sie das nächste Ventil zum Heizgerät. (b) Um den auslaufenden Brennstoff aufzufangen, stellen Sie die Ölfang unter die Sie Siebabdeckung und einen kleineren Behälter darunter. (c) Lösen Sie die beiden Schrauben von der Siebabdeckung und entfernen Sie sie. (d) Entnehmen Sie den Sieb und reinigen Sie ihn mit Heizöl. (e) Setzen Sie den Sieb wieder ein. Setzen Sie die Siebabdeckung wieder ein und schrauben Sie sie fest. (f) Wischen Sie jegliches verschüttete Öl weg. (g) Öffnen Sie das Ventil der Brennstoffleitung. Auf Brennstofflecks prüfen. HINWEIS: Lösen Sie die Ablaufschrauben nach Ende jeder Saison, um jeglichen verbleibenden Brennstoff aus der Brennstoffwanne zu lassen. 6.

Empfohlene regelmäßige WartungAls hochmoderner Ofen erfordert Ihr Heizgerät eine regelmäßige Inspektion und Wartung durch einen zugelassenen Techniker, um eine optimale, störungsfreie Leistung zu gewährleisten. Diese Inspektion sollte umfassen: eine Verbrennungsprüfung; Abgasrohrprüfung; Überprüfung der Brennerbaugruppe; Reinigung aller erforderlichen Teile und Austausch von Dichtungen nach Bedarf. Bitte fragen Sie Ihren zugelassenen TOYOTOMI-Händler nach Details und Terminen. AUTOMATISCHES ZÜNDER-REINIGUNGSSYSTEMWenn das Heizgerät eingeschaltet ist und die Uhrzeit eingestellt wurde (siehe ABSCHNITT E: BETRIEB), stoppt es täglich automatisch um 2:00 Uhr, um den Zünder zu reinigen, wobei „CL“ auf der digitalen Anzeige eingeblendet wird. Nach Abschluss des Reinigungsmodus zün-det das Heizgerät automatisch erneut und brennt weiter.

Der „ON/OFF“-Schalter muss sich auf der „OFF“-Position befinden und TIMER sowie POWER SAFER müssen gleichzeitig länger als drei (3) Sekunden gedrückt werden. 2. Auf dem Display wird „CL:10“ auf der digitalen Anzeige eingeblendet. Der Reinigungsvorgang startet und wird ohne zusätzliche Einga-be beendet. HINWEIS: Die Reinigung des Zünders ist wichtig, um dessen Lebensdauer zu verlängern. Der Zünder sollte einmal pro Monat gereinigt werden, wenn kein Zeitpunkt eingestellt ist. Ablasssc-hraubeBrennst-offsiebSiebdic-htungSiebabd-eckungÖlfang.

DE33DEUTSCHABSCHNITT G:FEHLERBEHEBUNGBEVOR SIE DEN KUNDENSERVICE KONTAKTIERENFolgende Symptome können während des Betriebs des Heizgerätes auftreten und sind normal. SYMPTOM GRUND Beim Ein- oder Ausschalten des Heizgeräts. Weißer Rauch oder Geruch bei der ersten Nutzung nach dem Kauf. Maschinenöl oder Staub brennt von den Oberflächen des Brenners oder des Wärmetauschers. Flammen blitzen einige Minuten nach der Zündung auf. Der Brenner ist kalt und der Zünder lief eine Weile nach der Zündung weiter. Gelegentliches „Knacken“, wenn das Heizgerät gezündet oder ausgeschaltet wird. Ausdehnung oder Zusammenziehen von Metallteilen, wenn sie erhitzt werden oder abkühlen. Es wird nicht sofort nach dem Zünden warme Luft abgegeben. Um zu verhindern, dass zu Beginn unangenehme kalte Luft herausströmt, wird die Inbetriebnahme des Umlüfters verzö-gert.

Hörbares Tuckern aus der Brennstoffpumpe, wenn das Heiz-gerät zum ersten Mal in Betrieb genommen wurde oder nach Verbrauch des Brennstoffs. Es befindet sich Luft in der Pumpe. Das Geräusch sollte jedoch innerhalb einer (1) Minute aufhören. Während desBetriebs des Heizgeräts. „Tickendes“ Geräusch. Geräusch der Brennstoffpumpe unter normalen Betriebsbedin-gungen. Wärmekammer oder Wärmetauscher glühen rot, was durch die Luftauslassklappe sichtbar ist. Normal Gelegentliches gelbes Flackern in blauer Flamme. Normal *Wenn das Geräusch der Brennstoffpumpe nicht abnimmt und das Heizgerät abschaltet, gehen Sie wie folgt vor: 1. Drücken Sie den roten Entriegelungsknopf an der Brennstoffwanne einmal. NICHT gedrückt halten. 2. Stellen Sie sicher, dass alle Ventile offen sind und der Filter frei ist. 3. Stellen Sie sicher, dass der externe Brennstofftank und die Filter sauber sind.

Sollte es während des Betriebs oder bei der Zündung zu Problemen kommen, nutzen Sie diese Tabelle, um den Grund zu bestimmen und die entsprechenden Maßnahmen zu treffen.

Achten Sie darauf, dass das Heizgerät aus der Steckdose gezogen ist, und lassen sie es ab-kühlen, bevor Sie Korrekturmaßnahmen treffen. Falls das Heizgerät sich selbst und ohne Ihr Zutun abschalten sollte, achten Sie auf einen der folgenden Fehlercodes auf dem Display. FEHLERCODE URSACHE LÖSUNGE– 0E– 23E– 6E– 2E– 2 / E– 6Stromausfall (instabile Frequenz)Fehlfunktion der Hauptflamme (Flammensensor) und/oder verschmutztFehlfunktion der BrennstoffleitungKein Brennstoff / keine FlammeAbgasrohr verstopft oder undichtPrüfen Sie die Stromquelle. Wenden Sie sich zur Reinigung und Inspektion an Ihren Händler. Wenden Sie sich an Ihren Händler. Wenden Sie sich an Ihren Händler. / Prüfen Sie das Abgasrohr. E– 8 Fehlfunktion des Gebläsemotors Wenden Sie sich an Ihren Händler. E– 12 Hochlimitschalter aktiviertReinigen Sie den Umlüfterfilter und entfernen Sie jegliche Hindernisse.

Lassen Sie das Heizgerät vollständig abkühlen und zünden Sie es wieder. E– 13E– 13Ausfall des BrennerthermistorsAbgasrohr verstopft oder undichtWenden Sie sich an Ihren Händler. Prüfen Sie das Abgasrohr. / Wenden Sie sich an Ihren Händler. E– 22 Dreimaliger Zündungsfehler Wenden Sie sich an Ihren Händler. HiDie Raumtemperatur beträgt mehr als 35 °C (95 °F). Die Position des Raumtemperatursensors ist nicht korrekt. Prüfen Sie die Position des Raumtemperaturs-ensors. / Kontaktieren Sie Ihren Händler. LoDie Raumtemperatur beträgt weniger als -10 °C (14 °F). Fehlfunktion des Raumthermistors oder nicht richtig angeschlossen. Prüfen Sie die Brennstoffanzeige auf demBrennstofftank; auffüllen. Prüfen Sie die Position des Raumtemperaturs-ensors. / Kontaktieren Sie Ihren Händler.

DE34DEUTSCHABSCHNITT H: LANGZEITLAGERUNGNach jeder Heizsaison oder wenn Sie Ihr Heizgerät über einen längeren Zeitraum nicht mehr einsetzen möchten, sollten Sie folgenderma-ßen vorgehen:1. Kalkulieren Sie gegen Ende der Heizsaison Ihre Brennstoffeinkäufe, um den gesamten Brennstoff aufzubrauchen, den Sie noch auf Vorrat haben. Bei einer Lagerung von Brennstoff über einen Zeitraum von mehr als sechs Monaten, kann dessen Qualität möglicher-weise beeinträchtigt werden. Wir dieser Brennstoff noch verwendet, kann sich dies möglicherweise negativ auf die Funktionsweise des Heizgeräts auswirken. 2. Wenn Ihr Heizgerät geartet oder repariert werden muss, sollten Sie jetzt Ihren Händler kontaktieren und die Arbeiten vor der Aufbe-wahrung durchführen lassen. Auf diese Weise ist Ihr Heizgerät mit dem Beginn der nächsten Heizsaison direkt einsatzfähig. 3.

Wenn Sie vorhaben, Ihr Heizgerät an Ort und Stelle zu lagern,(a) Trennen Sie die Stromversorgung. (b) Schließen Sie das Ventil des Haupttanks. (c) Entfernen Sie den gesamten Brennstoff aus der Brennstoffwanne und reinigen das Brennstoff-sieb. (Siehe ABSCHNITT F: ROUTINEWARTUNG)(d) Entfernen Sie Flecken oder Staub mit einem feuchten Tuch vom Heizgerät und wischen Sie es anschließend mit einem trockenen Tuch erneut ab. 4. Wenn Sie Ihr Heizgerät an einem anderen Ort aufbewahren möchten:(a) Trennen Sie die Stromversorgung. (b) Schließen Sie das Ventil des Haupttanks. (c) Entfernen Sie den gesamten Brennstoff aus der Brennstoffwanne und reinigen. (Siehe ABSCHNITT F: ROUTINEWARTUNG)(d) Trennen Sie Brennstoffleitung und Abgasrohr vom Heizgerät. HINWEIS: Beim Abkoppeln kann der eventuell noch in der Brennstoffleitung befindliche Brennstoff auslaufen.

(f) Entfernen Sie Flecken oder Staub mit einem feuchten Tuch vom Heizgerät und wischen Sie es anschließend mit einem trocke-nen Tuch erneut ab. (g) Verstauen Sie das Heizgerät in der Originalverpackung und bewahren Sie es an einem trockenen Ort auf. Wenn die Originalver-packung nicht verfügbar ist, decken Sie das Heizgerät vollständig mit einem großen Plastikbeutel ab und schützen Sie es so während der Lagerung vor Staub. (h) Versehen Sie den Lufteinlass und -auslass des Abgasrohrs mit optionalen Kappen. (Art. -Nr. 17212661 und 17212656)TRANSPORTUm während eines Transports des Heizgeräts zu vermeiden, dass Brennstoff ausläuft, bitte die folgenden Maßnahmen ergreifen. - Das Heizgerät immer in aufrechter Position transportieren. - Vor dem Transport der Brennstoffwanne IMMER den Brennstoff vollständig ablassen. Dealer.

DE35DEUTSCHABSCHNITT I:INSTALLATIONALLGEMEINE BESCHREIBUNG: Der FF-95 eignet sich für eine Montage an einer Außenwand, damit der volle Umfang der benutzerfreund-lichen Montage über das Abgasrohr genutzt werden kann und kein aufwendiges Schornsteinsystem benötigt wird. Ein Kamin oder eine Feuerstelle sind nicht erforderlich.STANDARTEILE FÜR DIE MONTAGEDie folgenden Standardteile für die Montage sind im Lieferumfang des Heizgeräts inbegriffen. Für alternative Montagemethoden müssen Sie gegebenenfalls zusätzliche Teile bei Ihrem TOYOTOMI-Händler kaufen. Siehe „Zubehörteile“.Auffangschale (1) (ART-NR. #17185415)Wandhalter (2 Sets) (ART-NR. #17212589)Verbindungs-Schneidschraube (2) (ART-NR. #17187555)Holzschraube (2) (ART-NR. #17206066)(1) (ART-NR. #17206066)(Raumtemperatursensor)Rohrträger (1) (ART-NR. #17212685) Rohranbauhalterung (1) (ART-NR. #17212778)(3)Holzschraube (3)(ART-NR.

DE36DEUTSCHZUBEHÖRTEILEFolgende Zubehörteile sind zur Nutzung bei einer Nicht-Standard-Installation des FF-95 erhältlich. Nachdem Sie sich den gewünschten Montageort für Ihr Heizgerät, das Abgasrohr und das Brennstoffsystem überlegt haben, wenden Sie sich an Ihren TOYOTOMI-Händler, um die notwendigen Zubehörteile zu beschaffen. Wichtig: Nutzen Sie ausschließlich Original-TOYOTOMI-Teile für Ihr Heizgerät. Die Nutzung von nicht genehmigten, allgemeinen Bauteilen oder Bauteilen anderer Marken kann die Leistung und Sicherheit erheblich verringern und führt zum Verlust der Werksgarantie. Zubehör- Art. -Nr.

Anwe ndungErweiterungsleitung (L)* #17206013 Länge: 2080 mm bis 1620 mmErweiterungsleitung (M)* #17206012 Länge: 1080 mm bis 650 mmErweiterungsleitung (S)* #17206011 Länge: 580 mm bis 400 mmL-förmiges Auslassverbindungsstück* #17187089 Für eine 90°-Biegung in der Auslassleitung* Gesamtlänge der Erweiterungsleitung zwischen Heizgerät und Abgasrohr darf nicht größer als drei Meter sein und die Erweiterungslei-tung darf nicht mehr als drei Biegungen aufweisen. 35mm 10mmAAuslass-Erweiterungsleitung 1000 (ART. -NR. #17206089) - Länge (A) : 1000 mmAuslass-Erweiterungsleitung 500 (ART. -NR. #17206083) - Länge (A) : 500 mmAuslass-Erweiterungsleitung 300 (ART. -NR. #17206084) - Länge (A) : 300 mmAuslass-Erweiterungsleitung 200 (ART. -NR. #17206087) - Länge (A) : 200 mmAuslass-Erweiterungsleitung 100 (ART. -NR. #17206088) - Länge (A) : 100 mmAuslass-Erweiterungsleitung 75 (ART. -NR.

DE37DEUTSCHERWEITERUNGSSATZHINWEIS: Nutzen Sie bei Bedarf ein L-förmiges Auslassverbindungsstück.AnpassbareAuslassleitungDämmstoffabdeckungEinlassleitungAuslass-Erweiterungsleitung1000RohrträgerEinlassleitungEingangsschlauchBeim Einsatz des „Erweiterungsleitung (L)“-Erweiterungssatz muss der Abstand zwischen der Heizgerät-Auslassleitungsverbindung und der Abgasrohrverbindung mindestens 1.620 mm, jedoch nicht mehr als 2.040 mm betragen.(Siehe Abbildung 1 als Referenz.)111223Sätze1HINWEIS:Nutzen Sie bei Bedarf ein L-förmiges Auslassverbindungsstück.AbgasrohrverbindungHeizgerät-AuslassleitungsverbindungAbbildung 11620mm ~ 2040mmNo.

#17314780Beim Einsatz des „Erweiterungsleitung (M)“-Erweiterungssatz muss der Abstand zwischen der Heizgerät-Auslassleitungsverbindung und der Abgasrohrverbindung mindestens 650 mm, jedoch nicht mehr als 1.080 mm betragen.(Siehe Abbildung 2 als Referenz.)11112Sätze1Beim Einsatz des „Erweiterungsleitung (S)“-Erweiterungssatz muss der Abstand zwischen der Heizgerät-Auslassleitungsverbindung und der Abgasrohrverbindung mindestens 400 mm, jedoch nicht mehr als 575 mm betragen.(Siehe Abbildung 3 als Referenz.)No.Name of Part Anzahl123456Anpassbare Auslassleitung500mm~320mmEingangsschlauch (500mm)DämmstoffabdeckungEinlassleitung (1000mm)RohrträgerLeitungshalterungL-förmigesAuslassverbindungsstück11111Sätze1Heizgerät-AuslassleitungsverbindungAbbildung 2Heizgerät-AuslassleitungsverbindungAbbildung 3400mm~575mm650mm ~ 1050mmNo.

DEUTSCHHINWEISE FÜR DEN AUFBAU1. Lufteinlass und -auslass des Abgasrohrs müssen gänzlich nach außen zeigen. Das Abgasrohr darf nicht in einen Schornstein, eine Garage, Keller, Unterboden oder Deckenkonstruktion abgeleitet wer-den oder einen anderen geschlossenen Bereich und darf nicht vertikal installiert werden, da das Ab-gasrohr ein „Wärmetauscher“ ist, wobei es zu Bildung von Kondenswasser kommt, was nach außen abgeleitet werden muss. 2. Montage des Abgasrohrs Bitte beachten Sie, dass Volumen und Temperatur der warmen Abgase, die über das Abgasrohr nach außen abgegeben werden, minimal sind und normalerweise nicht proble-matisch sind. 3. Bevor in einer Wand eine Öffnung für das Abgasrohr angebracht wird, sollte sichergestellt werden, dass sich keine elektrischen Kabel, Gasleitungen oder andere Hindernisse im Hohlraum befinden.
