Installation Guide

Wire Basket Cable Trays

Models:

SRWB6210X2STR

(AC006B)

SRWB6410X2STR

(AC8B7F)

SRWB12210X2STR

(AC006C)

SRWB12410X2STR

(AC8B7D)

SRWB18410X2STR

(AC8B7E)

1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support

Important Safety Instructions

SAVE THESE INSTRUCTIONS

This manual contains instructions and warnings that should be followed during the installation and use of all

Tripp Lite Wire Mesh Cable Tray systems. Failure to heed these warnings may affect your warranty.

• Installation should only be performed by a qualified installer and in accordance with all national and local electrical and

building codes.

• Always wear eye protection when cutting basket tray wire sections.

• Cut edges may be sharp. Exercise caution when handling trimmed basket tray during fabrication and installation.

Español 5 • Français 9 • Русский 13

Preparation

Fabrication

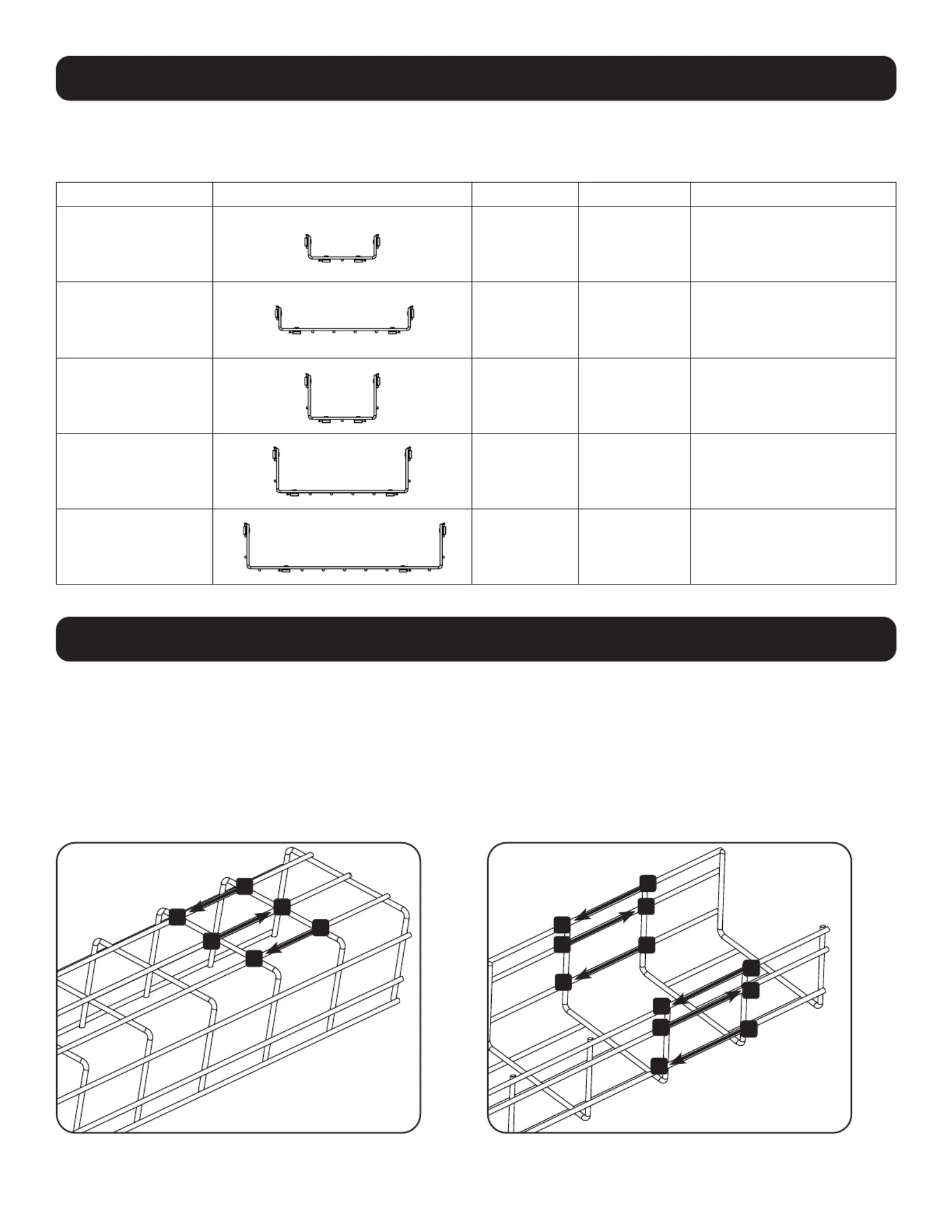

Wire Tray Models and Dimensions

Before proceeding with fabrication, first confirm your wire tray model and dimensions.

Model Sectional View Height Width Depth

SRWB6210X2STR

2 in.

(50 mm)

6 in.

(150 mm)

2x 5 ft. (2x 500 mm)

10 ft. (3000 mm) Total

SRWB12210X2STR

2 in.

(50 mm)

12 in.

(300 mm)

2x 5 ft. (2x 500 mm)

10 ft. (3000 mm) Total

SRWB6410X2STR

4 in.

(100 mm)

6 in.

(150 mm)

2x 5 ft. (2x 500 mm)

10 ft. (3000 mm) Total

SRWB12410X2STR

4 in.

(100 mm)

12 in.

(300 mm)

2x 5 ft. (2x 500 mm)

10 ft. (3000 mm) Total

SRWB18410X2STR

4 in.

(100 mm)

18 in.

(450 mm)

2x 5 ft. (2x 500 mm)

10 ft. (3000 mm) Total

Cut the bottom wires first with the underside of the

tray facing up in the order as shown:

To cut the side wires, flip the wire tray over and cut in

the order shown, starting from the top:

Repeat as needed. For various wire cutting patterns and installation diagrams, refer to the documentation included with

the connectors and connector kits (sold separately).

How to Cut Wire Trays

Notes:

• Always use side-action bolt cutters.

• Angle all cuts away from the new end.

• Cut each wire with one clean cut whenever possible.

• Remove any sharp edges to eliminate possible damage to cables.

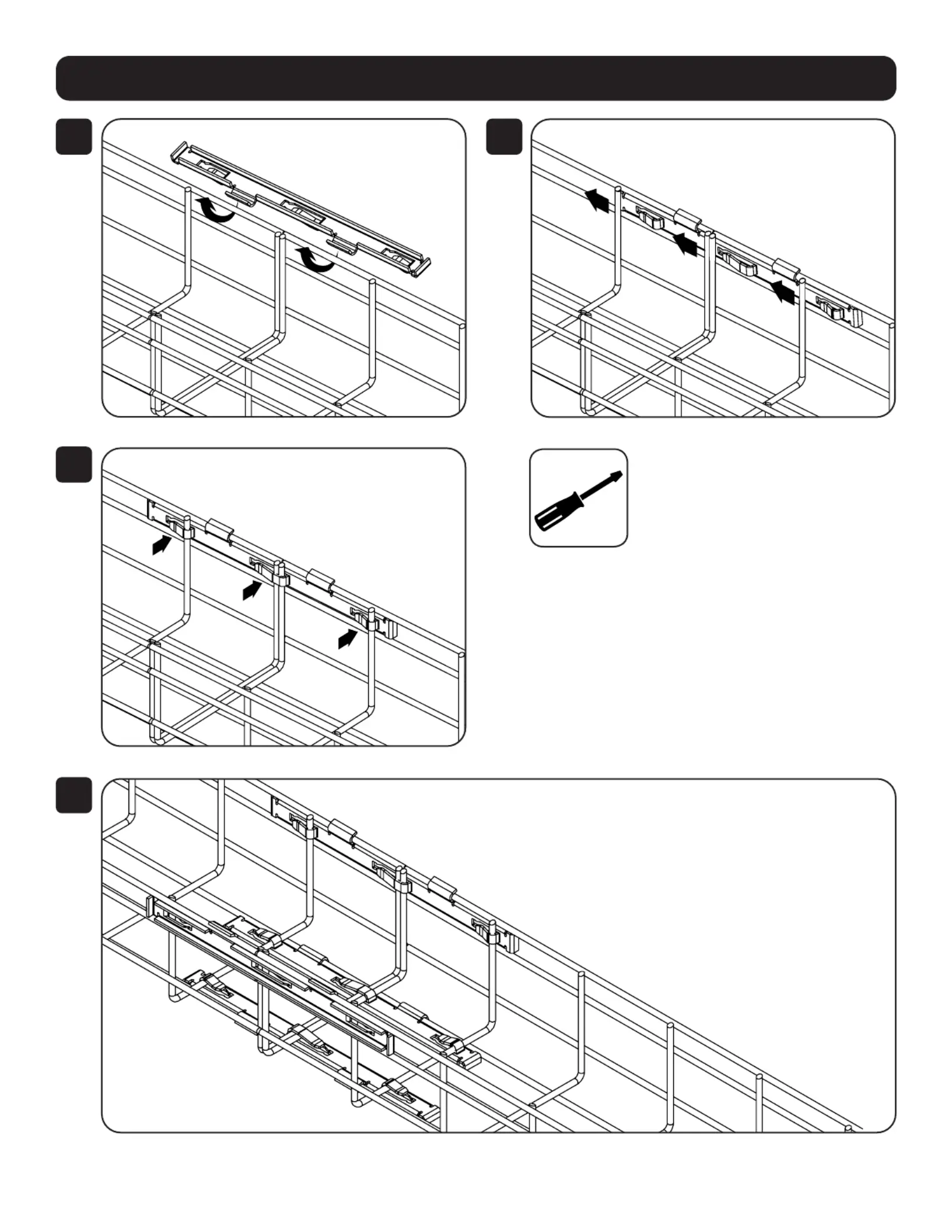

Assembly

Produktspezifikationen

Marke:	Tripp Lite
Kategorie:	Nicht kategorisiert
Modell:	SRWB12210X2STR
Breite:	320 mm
Produktfarbe:	Schwarz
Höhe:	59.9 mm
Ursprungsland:	China
Typ:	Gerade Kabelrinne
Anzahl:	2
Anzahl Produkte pro Versandkarton:	1 Stück(e)
Nachhaltigkeitskonformität:	Ja
Nachhaltigkeitszertifikate:	RoHS
Länge (m):	1.5 m
