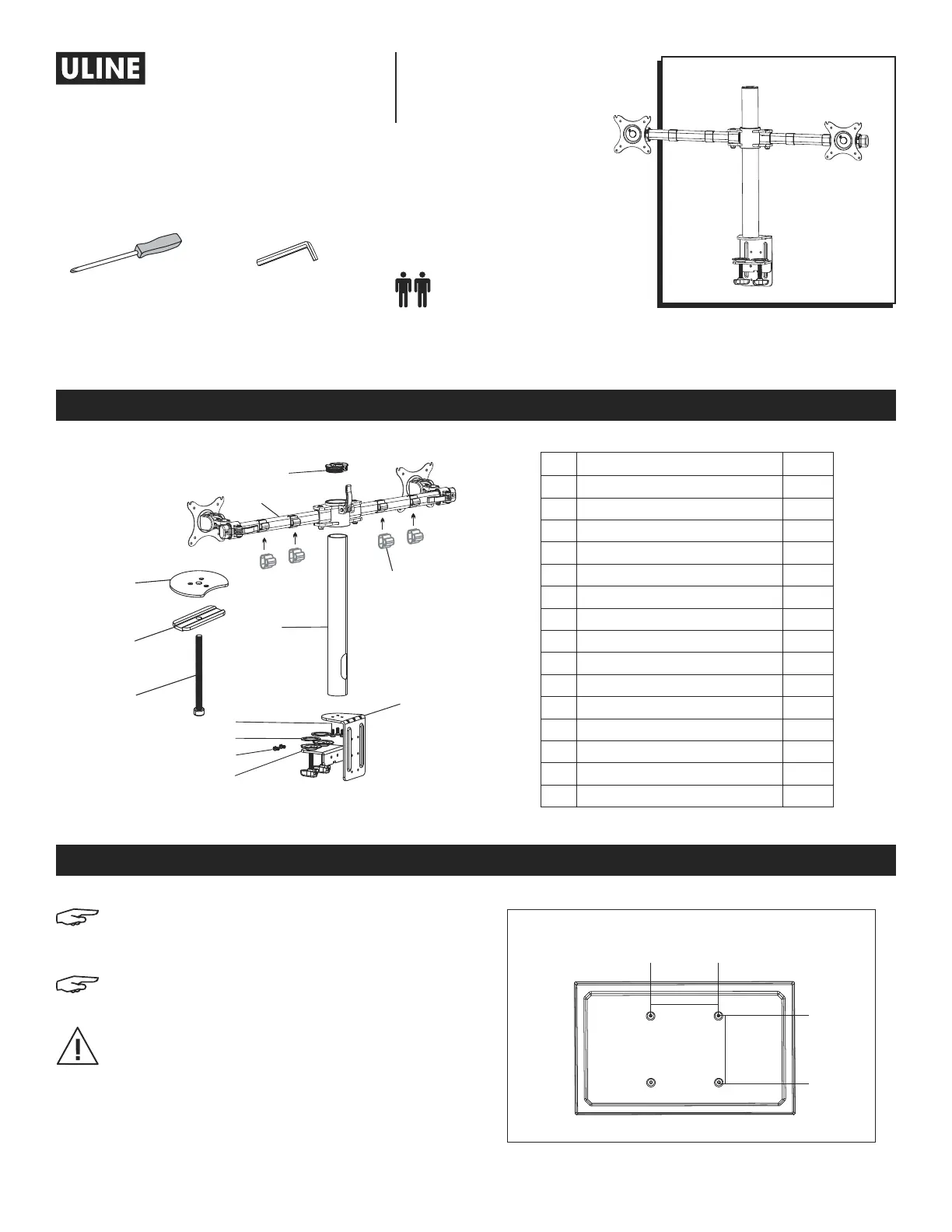

PAGE 1 OF 120521 IH-7619

1-800-295-5510

uline.com

H-7619

DUAL MONITOR MOUNT –

STANDARD

PARTS

#DESCRIPTIONQTY.

1Tube Cover2

2Monitor Arm1

3Cable Clip4

4Tube1

5Clamp Mounting Bracket1

6Anti-Slip Foam2

7Clamp1

8Grommet Mounting Plate1

9Bottom Support1

10Grommet Bolt1

AM4 x 12 mm Bolt (Not Shown)8

BM5 x 12 mm Bolt (Not Shown)8

CM6 x 20 mm Bolt3

DM6 x 10 mm Bolt2

EFlat Washer (Not Shown)16

TOOLS NEEDED

Phillips Screwdriver3 x 3 Allen Wrench

4 x 4 Allen Wrench (F)

5 x 5 Allen Wrench (G)

6 x 6 Allen Wrench

(all included)

Two Person Assembly

Required

8

9

2

4

C

5

6

D

7

10

1

3

NOTE: Make sure the monitors have a VESA hole

pattern of 75 x 75 mm or 100 x 100 mm.

(See Figure 1)

NOTE: If the monitors are attached to fixed

bases, remove monitors from bases.

CAUTION! Be careful not to scratch the monitor

screen during installation.

SETUP

Figure 1

75 x 75 mm or

100 x 100 mm

75 x 75 mm or

100 x 100 mm

Para Español, vea páginas 5-8.

Pour le français, consulter les pages 9-12.
