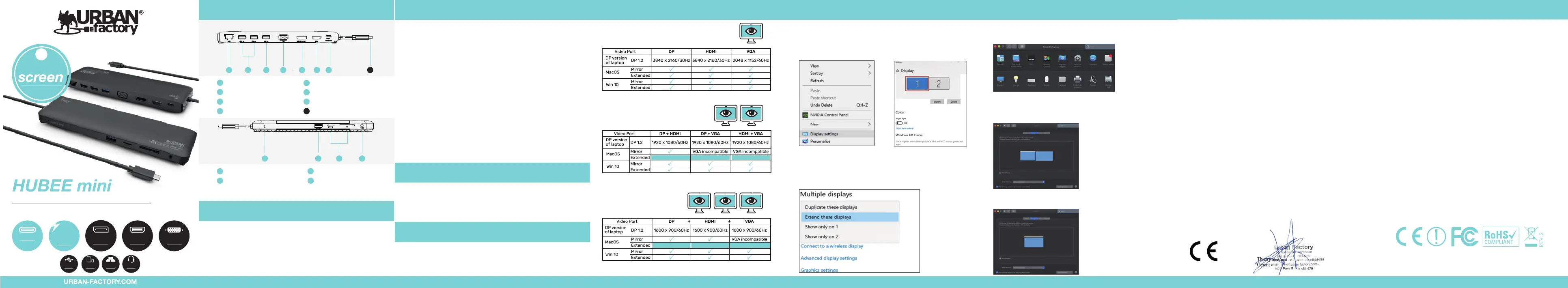

100W

POWER

DELIVERY

DISPLAY

PORT

HDMI 4KVGA PORTTYPE-C

ETHERNETSD-MSD-TF

JACK 3.5

USB 3.0

USB 2.0

USB-C 4K DOCKING STATION MULTI-STREAM

Station d’accueilUSB-C 4K Multi-flux

HUBEE mini

Multi-écran

MULTI

x3

PRÉSENTATIONSPÉCIFICITÉS TECHNIQUES

MODES D’AFFICHAGE

INSTALLATION DES PILOTES

(en cas de problème uniquement)

MODES D’AFFICHAGE (suite)RÉGLAGE DE L’AFFICHAGE (WINDOWS)RÉGLAGE DE L’AFFICHAGE (MAC OS)

PRÉ-REQUIS SYSTÈME

Port RJ45

Gigabits Ethernet

Display Port

4K 2160*3840 (30Hz)

Port HDMI

4K 2160*3840 (30Hz)

Port USB-C (entrée)

Courant passant jusqu’à 100W

Port de connexion USB-C

Upstream

2 X USB-A 2.0

480 Mbps

USB-A 3.0

5 Gbps

Port VGA

Full HD 1920*1080 (60Hz)

Indicateur LED

Alimentation ON/ OFF

• Window Os:Version 7 / 8 / 10 ou plus

• Mac Os:Version OS X / Os 11 ou plus

• Processeur Mac:Intel Core i7 ou plus / Mac M1 ou plus

• Mémoire (Ram):4Gb ou plus

• Votre ordinateur doit avoir un port USB-C à fonctions complètes:

•Support PD 2.0 (Power Delivery)

•Support DP Alt Mode (Video Alternate Display)

** Les 2 lecteurs de carte ne peuvent pas être utilisés en même temps

Lecteurs de carte**

SD et Micro-SD

Port Jack 3.5mm

Audio et Microphone

USB-A 3.0

5 Gbps

1

A

A

B

B

C

C

D

D

1

2

2

3

3

4

4

56

6

7

7

8

8

5

1. Compatible avec un ordinateur USB 3.1 Gen 2 de type C.

(DP ALT MODE)

2. Prise en charge du port d'alimentation USB-C PD 3.0.

Charge de l'alimentation du portable jusqu'à 100 W.

3. Prise en charge des port DP V1.2x

Prise en charge des port HDM V1.4x

4. Prise en charge de l'affichage simple

DP ou HDMI jusqu'à 3840 * 2160p

VGA jusqu'à 2048 * 1152p

5. Prise en charge du double affichage

Jusqu'à 2048 * 1152p.

6. Prise en charge du triple affichage

Jusqu'à 1920 * 1080p.

7. Port intégré Gigabit Ethernet RJ-45 (10/100 Ethernet).

8. Prise Jack 3.5mm à 4 pôles

(sortie audio stéréo et microphone).

9. Lecteur de carte intégré SD V2.0 / SDHC jusqu'à 32 Go /

SDXC jusqu'à 2 To.

10. 2 ports USB 3.0 et 2 ports USB 2.0 pour la connectivité.

1. Clic droit sur le bureau puis selectionnez «Réglage de l’écran».

(fig 1)

2. Dans «Écran», selectionnez soit le Moniteur 1 ou 2 (ou 3).

(fig 2)

3. Cliquez sur «Écran multiple», selectionnez ensuite l’option qui

vous convient dans le menu déroulant pour configurer votre

affichage (fig 3).

X1

ÉCRAN SIMPLE

X2

DOUBLE ÉCRAN

Restriction du constructeur de l’ordinateur

* Le Port VGA n’est pas compatible en Mode Multi-écran sous MacOs

X3

TRIPLE ÉCRAN

Restriction du constructeur de l’ordinateur

* Le Port VGA n’est pas compatible en Mode Multi-écran sous MacOs

Restriction du constructeur de l’ordinateur

Restriction du mode bureau étendu sous Mac Os.

Lorque 2 ou 3 écrans sont branchés sur la station d’accueil:

� Vous ne pourrez «étendre» votre bureau que sur 1 écran

� Les autres écrans pourront seulement répliquer l’affichage

Si vous observez un dysfonctionnement de votre station, vous pouvez

réinstaller les pilotes manuellement.

Lien de téléchargement: http://dl.iqs.link/drivers

Section: Home > PC Peripherals > USB DOCKING

Selectionnez: UMD04 (puis téléchargez Mac / PC)

fig 1

fig 3

fig 2

1. Allez dans «préférences systèmes» puis selectionnez

«Moniteurs». (fig 1)

2. Mode Bureau étendu:

Selectionnez l’onglet «disposition» puis réglez les écrans (fig 2).

2. Mode Miroir:

Cochez la case «mode miroir» puis réglez les écrans (fig 3).

fig 1

fig 2

fig 3

DÉCLARATION DE CONFORMITÉ

Par la présente, URBAN FACTORY déclare que la station d’accueil

TCD45UF est conforme aux exigences essentielles et aux autres

dispositions pertinentes de la directive 2014/53/UE.

Siège social : Urban Factory, 57 rue de la Convention 75015 Paris

FRANCE

Nom du produit : HUBEE MINI: USB-C DOCKING STATION MULTI

DISPLAY 4K WITH POWER DELIVERY 100W

Référence : TCD45UF

Auquel cette déclaration se rapporte est en conformité avec le(les)

document(s) normatif(s) européen(s) et international(aux) suivant(s).

Santé et sécurité (Directive 2014/53/EU Art. 3(1)(a))

Règlement 1907/2006 (REACH)

CEM (Directive 2014/30/EU)

- EN 55032 : 2015/ + A11:2020

- EN 55035: 2017

- EN IEC 61000-3-2:2019

- EN 61000-3-3:2013 + A1:2019

Par conformité à la(aux) norme(s) référencée(s), ce produit

observe les dispositions des normes énumérées ci-dessous.

- Directive Directive RoHS 2011/65/EU

PRÉCAUTIONS D’USAGE

1- Ne pas insérer un tournevis ou autres objets contondants dans

les moulures, ports, boutons ou aération de la station.

2- Ne pas demonter le boitier.

3- Ne pas jeter la station mais l’envoyer à un centre de recyclage.

4- Ne pas immerger ou mouiller.

5- Ne pas jeter dans le feu.

6- Ne pas utliser la station pour un autre usage que celui pour

lequel elle a été conçue.

7- Ne pas exposer au soleil.

8 - Ne pas laisser à la portée des enfants

Contact: [email protected]

Tel: +33 (0)1 45 78 45 78

Fait à Paris,

Nom et fonction du signataire

Thierry Zeitoun

Gérant

Le 11 Février 2021 par
