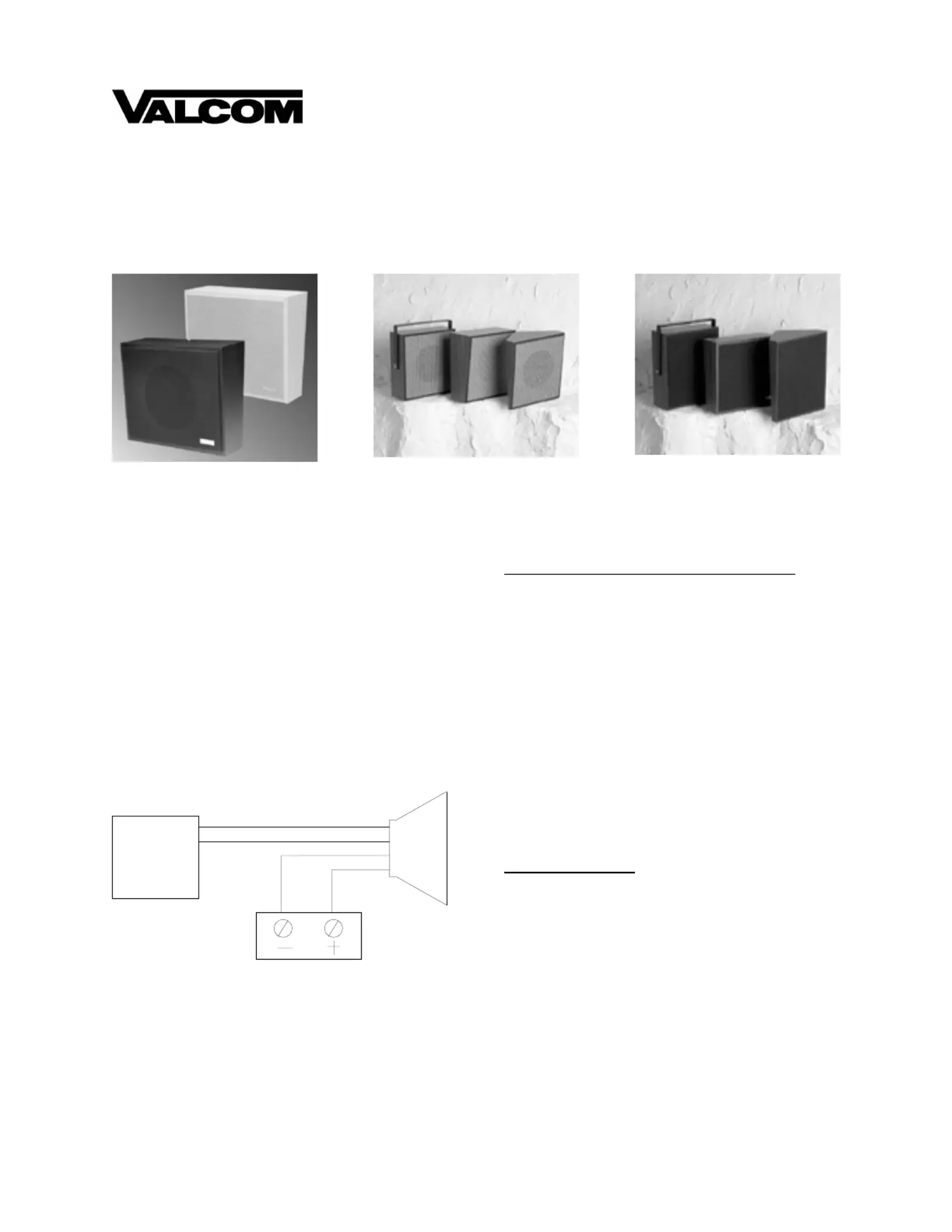

INSTALLATION INSTRUCTIONS FOR
ONE-WAY AMPLIFIED INTERIOR WALL SPEAKERS
V-1016-B, V-1016-W
V-1022C, V-1024C, V-1026C
V-1023C, V-1025C, V-1027C
Valcom One-Way Amplified Interior Speakers,
V-1016-W, V-1016-BK, V-1022C, V-1023C,
V-1024C, V-1025C, V-1026C, V-1026C-W,
V-1027C, are self-amplified and capable of
reproducing paging as well as background music.
These speakers have externally accessible volume
controls that are screwdriver adjustable. The
enclosures are vinyl laminated pressboard with either
a coordinating cloth or woven can grille. All
speakers require -24 Vdc, 50 mA (1 power unit) and
are FCC Part 68 registered under
BAFUSA-69358-KX-N.
INSTALLATION
Typical Connections
NOTE: Do not connect this speaker directly to a
25/70/100 volt amplifier as damage to both the
amplifier and speaker may occur. A V-1095 may
be used to allow the use of Valcom self-amplified
speakers on 70V speaker lines.
Mounting
Ideal mounting heights are 8 to 12 ft. above the floor.
V-1016-BK, V-1016-W, V-1022C, V-1023C:
Remove the screw holding the mounting bracket to
the speaker housing. Mount bracket using appro-
priate hardware such as #8 pan head screws. After
making the required connections, reattach the speaker
housing to the mounting bracket.
•V-1016– 9.7”H x 11.5”W x 4.0”D
(24.6cm H x 29.2cm W x 10.16cm D)
•4.1 lbs. (1.86kg)
•V-1022C– 9.6”H x 11.5”W x 4.2”D
(24.4cm H x 29.2cm W x 10.7cm D)
•4.5 lbs. (2.04kg)
•V-1023C– 9.6”H x 11.5”W x 4.2”D
(24.4cm H x 29.2cm W x 10.7cm D)
•4.1 lbs. (1.86kg)
V-1024C, V-1025C: After making required connec-
tions, use appropriate hardware such as an 8d
finishing nail to hang the speaker housing in the
corner.
•10.5”H x 9.5”W x 6.3”D
(26.7cm H x 24.1cm W x 16cm D)
•3.6 lbs. (1.63kg)
Page
Out
Valcom Page
Control
(Tip/A)
(Ring/B)
(-24Vdc)
(Gnd)
Valcom -24 Vdc
Power Supply
One-Way
Amplified
Speaker
Produktspezifikationen
| Marke: | Valcom |
| Kategorie: | Lautsprecher |
| Modell: | V-1023C |
| Breite: | 292.1 mm |
| Tiefe: | 106.6 mm |
| Gewicht: | 2090 g |
| Produktfarbe: | Brown, Walnut |
| Übertragungstechnik: | Kabelgebunden |
| Impedanz: | 600 Ohm |
| Höhe: | 243.8 mm |
| RMS-Leistung: | - W |
| Equalizer: | Nein |
| Betriebstemperatur: | -20 - 55 °C |
| Relative Luftfeuchtigkeit in Betrieb: | 0 - 95 % |
| Audio Kanäle: | 1.0 Kanäle |
| Rauschverhältnis (SNR): | -70 dB |
| Frequenzbereich: | 80 - 15000 Hz |
| Lautsprecherplatzierung: | Wandmontierbar |
| Verstärker: | Eingebaut |
| Lautsprechertyp: | 1-Weg |
