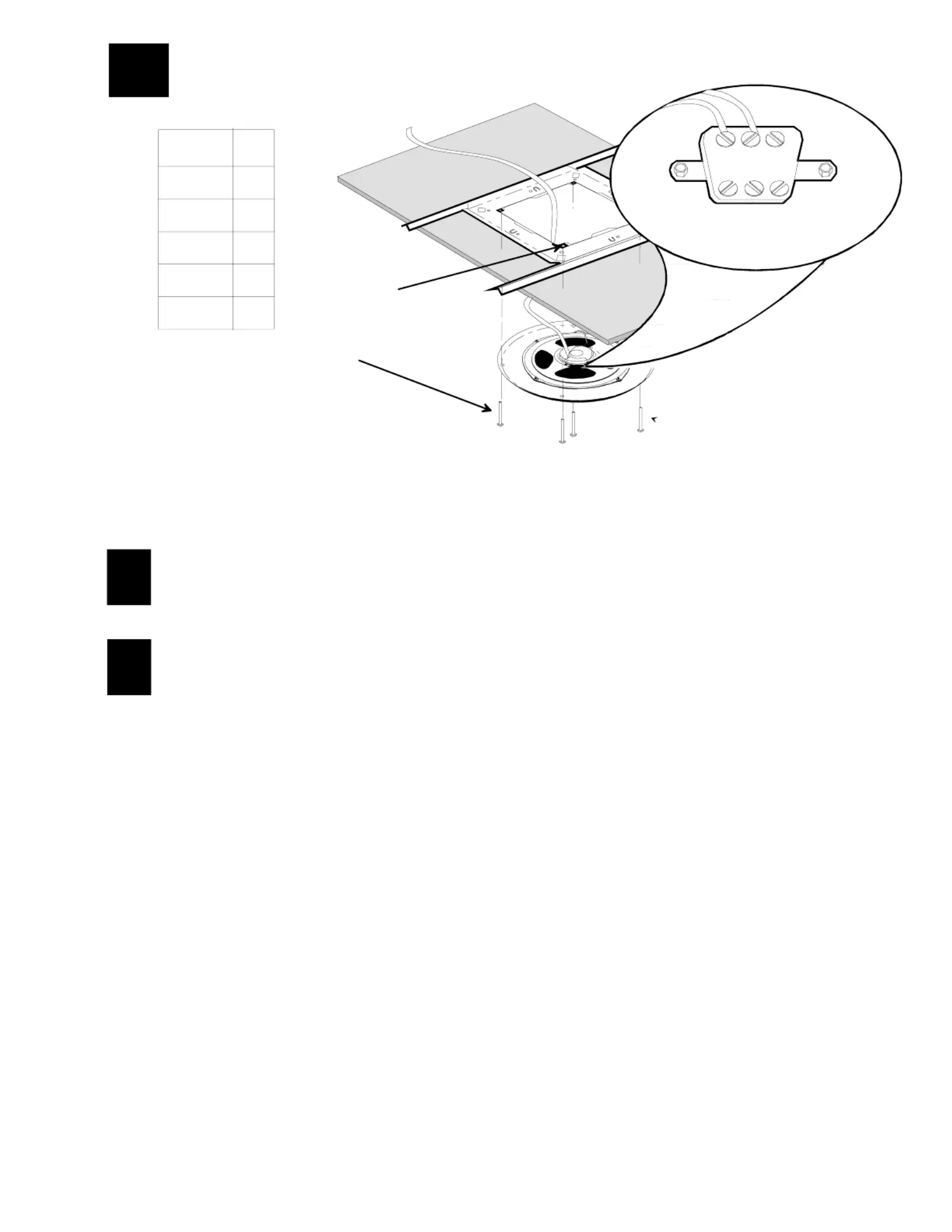

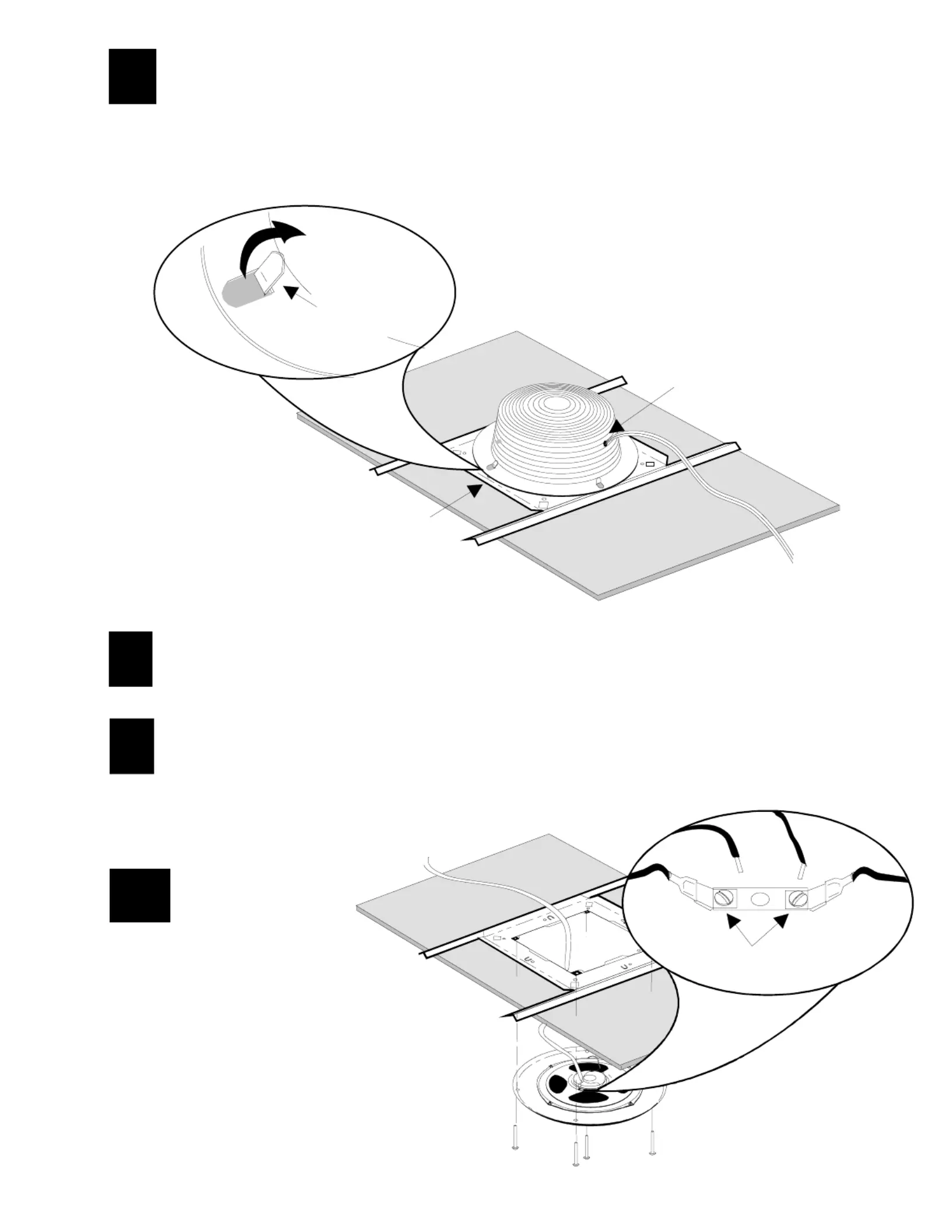

UNSCREW, CUT OFF, OR BREAK (PLASTIC) SHIPPING SCREWS THAT MOUNT THE

SPEAKER TO THE BRIDGE SUPPORT.

1

3

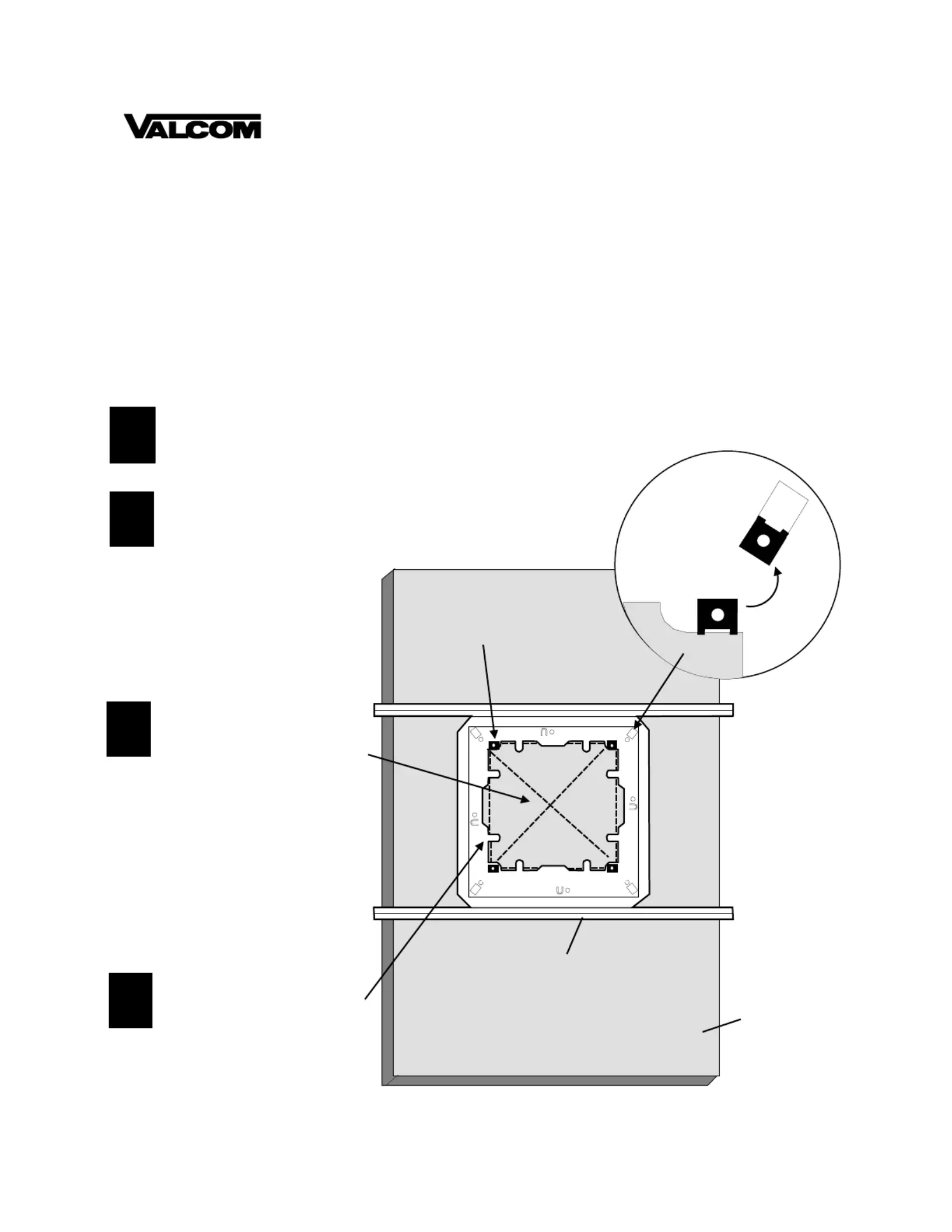

USING THE BRIDGE SUPPORT

AS A TEMPLATE, MARK A

SQUARE OPENING IN THE

CEILING TILE AS SHOWN IN

THE ILLUSTRATION. REMOVE

THE BRIDGE SUPPORT AND

CUT OUT THE SQUARE.

TURN CEILING TILE OVER SO

THE UNFINISHED SIDE IS

FACING UP. PLACE BRIDGE

SUPPORT OVER CUTOUT.

BEND TABS (8) INTO CUTOUT

TO PREVENT SLIDING

4

TYPICAL 2' X 4'

CEILING TILE

SQUARE SPEAKER

J-NUT POSITION

(OUTSIDE CUT OUT

POSITION)

ROUND SPEAKER

J-NUT POSITION

SPEAKER SUPPORT

BRIDGE

J-NUTS (4)

REMOVE CEILING TILE FROM CEILING AND PLACE ON FLOOR

OR OVER LARGE TRASH CAN (PROVIDES SUPPORT

AND SAVES CLEAN UP TIME). PLACE THE CEILING TILE

WITH THE FINISHED SIDE FACING UP.

2

1

Issue 2

947166

by

PagePac

®

ROUND VOICE COIL (V-5330115)

AND 70V SPEAKER (V-5330215) WITH SUPPORT BRIDGE

Dimensions/Weight

- 12.88"Dia. x 3"D (32.7cm x 7.6cm)

- V-5330115 / 5.5 lbs. (2.5kg) V-5330215 / 5.9 lbs. (2.7kg)
