ASSEMBLY AND INSTALLATION
INSTRUCTIONS
NOTES: 1. Before installing, consult local electrical codes for wiring and grounding requirements.
2. Read and save these instructions.
T0397 /T0398 / T0400 / T0401
Hardware Package (included):
WARNING:
TO AVOID RISK OF ELECTRICAL SHOCK, BE SURE TO SHUT OFF
POWER BEFORE INSTALLING OR SERVICING THIS FIXTURE.
Set screw (D)
Mounting Screw (B)
Wire Connector (C)
Mounting Plate Unit (A)
NOTES:
Upper light and lower light options：
1. Option 1: Upper & Lower light accent, the original setting of wall light is the upper and lower light accent.
2. Option 2: Lower light accent only, loosen the wire connectors ( 1 and 2 ). (See Fig. 1) Do not discard the wire
connectors, screw the wire connectors onto the wire from lower light of driver. (See Fig. 2) Wrap all wire connectors
with electrical tape, then tuck all wire connectors into the back plate.

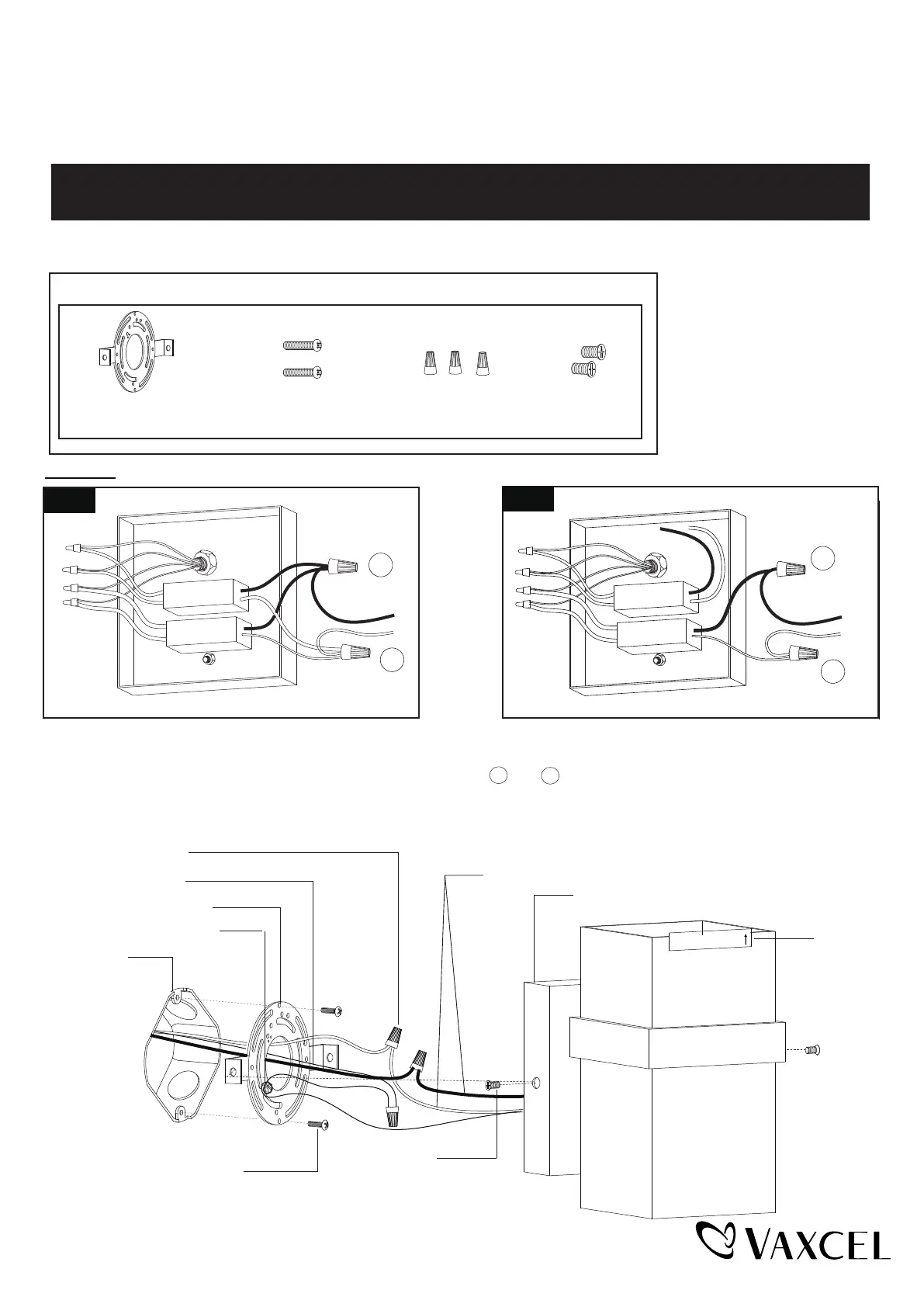

Fig. 1
1
2
1
2
Upper Light
Fig. 2
Lower Light
House Ground Wire
Green Ground Screw (E)
Wire Connector (C)
Backplate
Mounting Screw (B)
Mounting Plate Unit (A)
Outlet Box
Fixture Wire
Set Screw (D)
THIS SIDE UP
label
Page 1 / 2
231013
