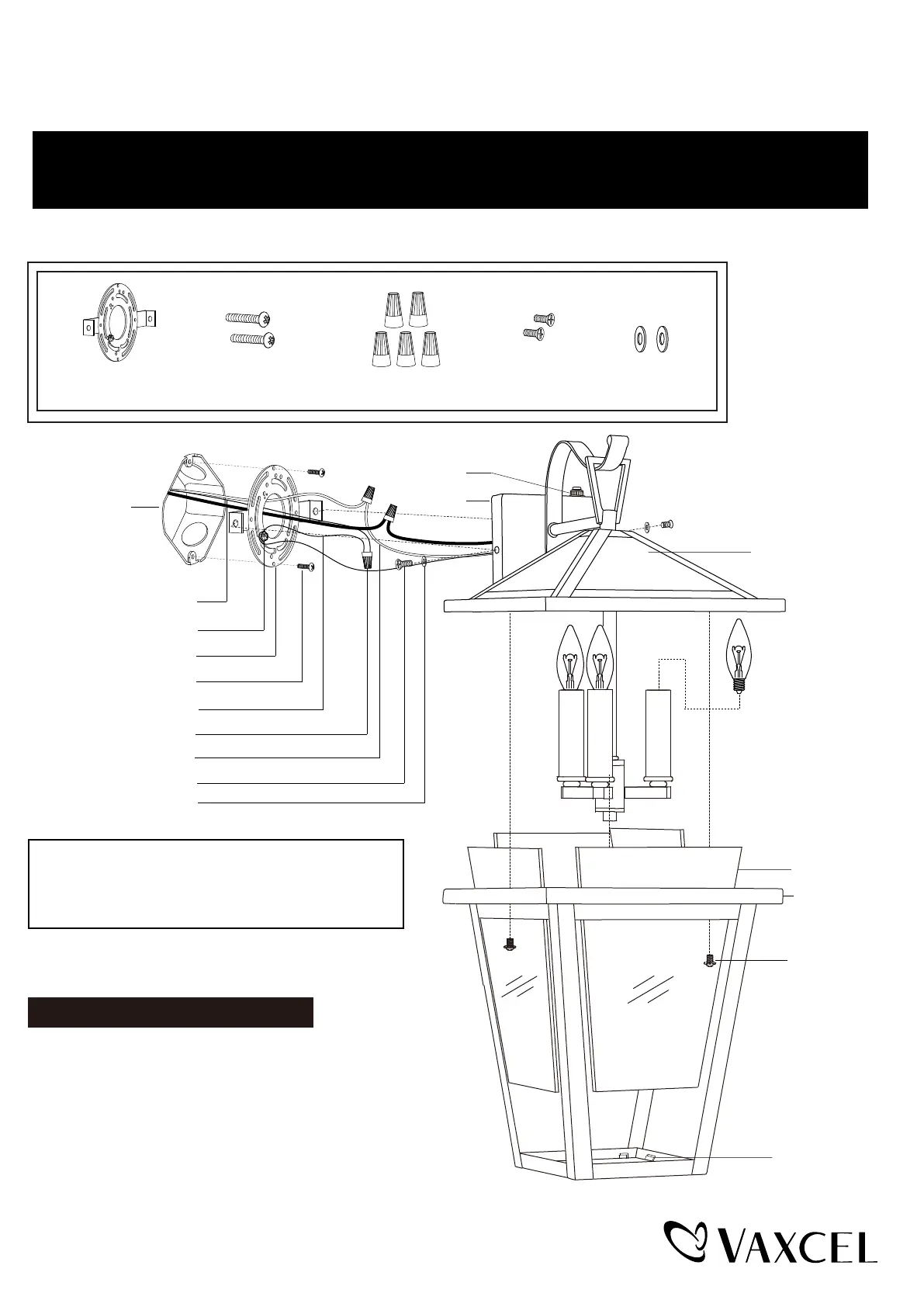

ASSEMBLY AND INSTALLATION
INSTRUCTIONS
T0718
W
W
WARNING: Turn off the main power at circuit breaker before installing fixture.
AVERTISSEMENT: Coupez la source d’alimentation principale au panneau
central de disjoncteurs avant d’installer le luminaire.
NOTE: 1. Before installing, consult local electrical codes for wiring and grounding requirements.
2. Read
and save these instructions.
Page 1 / 3
230628
Set Screw (D)
Mounting Screw (B)Wire Connector (C)Mounting Plate Unit (A)
Rubber Pad (E)
IMPORTANT:
The sensor has an excellent photocell function
to enable the light to turn on at dusk and off at
dawn automatically.
Installation Steps
Turn off the power at fuse or circuit box.
1. Unscrew the two set screws (D), remove the two rubber
pads (E) and the mounting plate unit (A) from the backplate.
2. Attach the mounting plate unit (A) to the outlet box by using
two mounting screws (B).
Backplate
Photocell
Fixture Ground Wire
Wire Connector (C)
Mounting Plate Unit (A)
House Ground Wire
Green Ground Screw
Outlet Box
Fixture Wire
Set Screw (D)
Rubber Pad (E)
Mounting Screw (B)
Metal Frame
Clip
Set Screw-1
Lower Glass Panel
Upper Glass Panel
Max. 60W type B Bulb
(not include)
