ASSEMBLY AND INSTALLATION
INSTRUCTIONS
TO AVOID RISK OF ELECTRICAL SHOCK, BE SURE TO SHUT OFF
POWER BEFORE INSTALLING OR SERVICING THIS FIXTURE.
NOTE: 1. Before installing, consult local electrical codes for wiring and grounding requirements.
2. Read and save these instructions.
T0780
WARNING:
TO AVOID RISK OF ELECTRICAL SHOCK, BE SURE TO SHUT OFF
POWER WHILE INSTALLING OR SERVICING THIS FIXTURE.
Hardware Package (included):
Mounting Plate Unit (A)
Mounting Screw (B)
Wire Connector (C)
Turn off the power at fuse or circuit box
Turn off the power at fuse or circuit box
Installation Steps
1.
Unscrew the two bolt nuts (D), remove the two rubber
pads (E) and mounting plate unit (A) from the fixture.
2. Attach the mounting plate unit (A) to the outlet box by
using two mounting screws (B).
3. Pull out the source wires from the outlet box. Make wire
connections using wire connectors (C) as follows:
• Connect the hot wire (black insulation) from the fixture
to the black wire from the power source.
• Connect the neutral wire (white insulation) from the fixture
to the white wire from the power source.
• Attach the fixture ground wire (bare wire) to the mounting
plate unit (A) with the green ground screw, then depending
on local code, connect it to the house ground wire with the
wire connector (C).
Carefully put all of the wires back into the outlet box.
4. Attach the canopy of the fixture to the mounting plate unit (A)
by aligning and inserting the two fixture mounting screws into
the open holes on the canopy, then secure it with the two
rubber pads (E) and two bolt nuts (D).
5. Install the bulb (not included). See relamping label at socket
area or packaging for maximum wattage allowed.
6. Attach the glass shade to the metal cover of the fixture by
aligning studs and slots, then rotate it carefully until it is
locked in place. Then attach the two metal wires to the inside
shade of the fixture by inserting ends of wires into four studs
on the shade.
Page 1 / 2

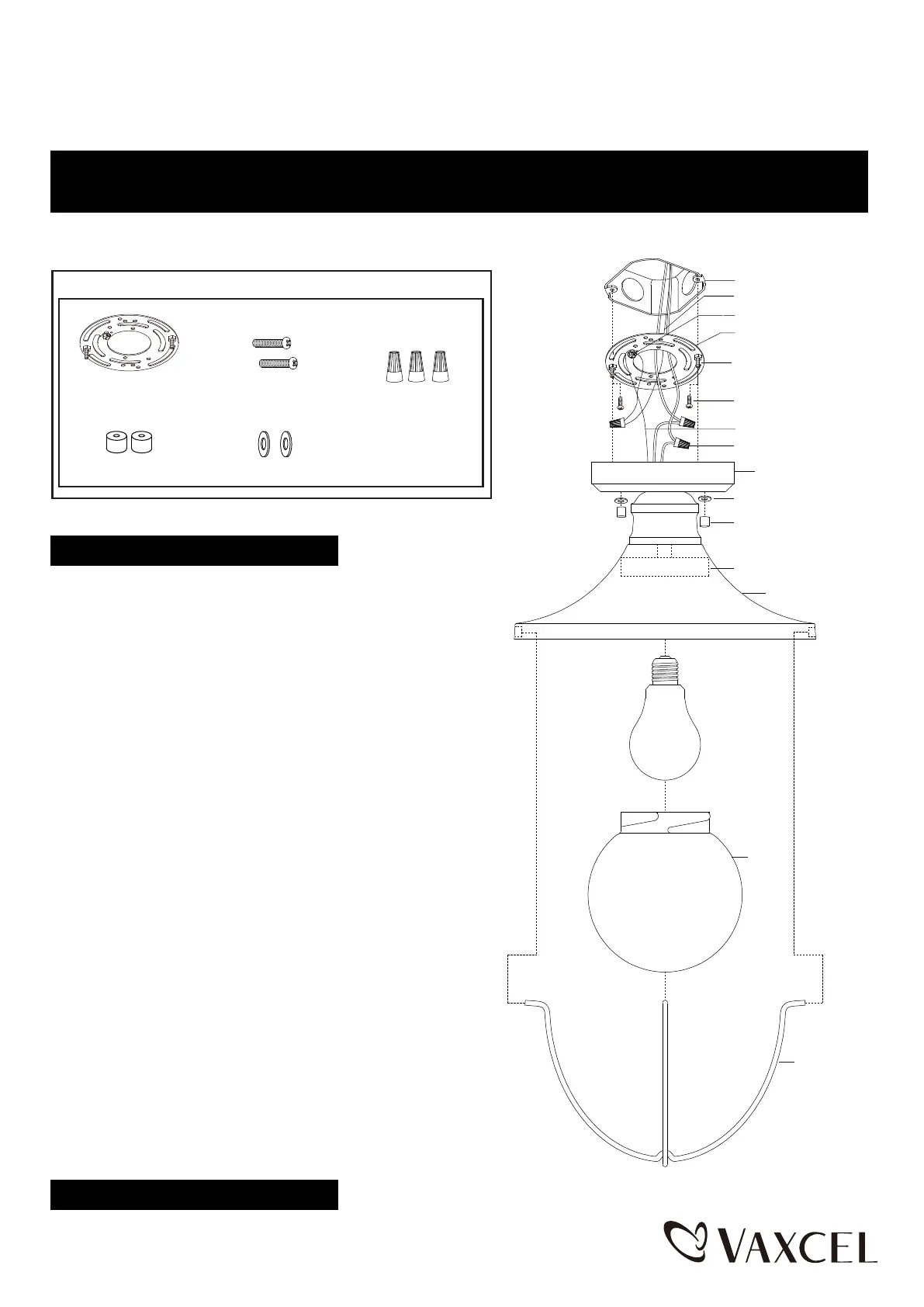

Bolt Nut (D)
Rubber Pad (E)
240723
House Ground Wire
Fixture Ground Wire
Fixture Mounting Screw
Wire Connector (C)
Mounting Plate Unit (A)
Green Ground Screw
Mounting Screw (B)
Rubber Pad (E)
Outlet Box
Bolt Nut (D)
Metal Cover
Fixture
Canopy
Max. 60W
Type A Bulb
(not included)
Glass
Shade
Metal Wire
