VMB1RYS

Velbus Legen Heirweg 33, BE-9890 Gavere, Belgium tel. +32 9 384 36 11 e-mail: info@velbus.eu www.velbus.eu -VMB1RYS-ed1 –– ––PN

NEDERLANDS

Lees en begrijp deze handleiding en de veiligheidsinstructies vóór ingebruikname. Bewaar

deze handleiding voor verdere raadpleging.

BESCHRIJVING

Mini 1-kanaals wisselrelaismodule (voor standalone en Velbus werking).

GEBRUIK EN CONFIGURATIE

De VMB1RYS kan gebruikt worden als een standalone wisselrelais (met een externe

ingang voor het schakelen van het relais), of als onderdeel van een Velbus-systeem (1

relais, 4 virtuele relais, en 1 drukknopkanaal ).

A. Standalone modus (standaardinstelling)

Standaard is de VMB1RYS ingesteld in standalone modus. In standalone modus stuurt

een knop die is aangesloten op de externe ingang het relais rechtstreeks aan. Selecteer

de bedrijfsmodus (toggle of drukknop) met de MODE/TERM-schakelaar aan de

achterkant (zie instructies op de modulesticker). In toggle-modus zal de externe ingang

het relais in een ON-OFF modus aansturen (telkens de ingang gesloten wordt, zal het

relais van open naar gesloten schakelen en vice versa). In drukknopmodus zal de

externe ingang het relais in een (ON)-OFF-modus aansturen (alleen als de ingang

gesloten is, is het relais ook gesloten, anders blijft het open).

STATUS LED:

•uit: open, NC gesloten NO

•aan: gesloten, NC open NO

•3 maal knipperen, pauze, 3 maal knipperen, enz: voedingsspanning te laag

PS LED: voedingsspanning gedetecteerd

Rx Tx LEDS: niet van toepassing –

B. Velbus-modus

Om de VMB1RYS te gebruiken als onderdeel van een Velbus systeem, sluit deze aan op

een Velbus-buskabel met minstens één andere Velbus-module en configureer deze met

de Velbus-configuratiesoftware VelbusLink. (Voor meer informatie over het Velbus-

systeem, raadpleeg www.velbus.eu.) Door het elektronische adres van de VMB1RYS te

wijzigen van FF(HEX)/255(DEC) naar een andere geldige waarde (01-253 DEC), wordt de

Velbus-modus geactiveerd. In Velbus-modus stuurt de externe ingang niet langer

rechtstreeks het relais aan, maar kunnen beide worden geconfigureerd met behulp van

de Velbus-configuratiesoftware VelbusLink. In Velbus-modus selecteert de

MODE/TEMP-schakelaar aan de achterkant de positie van de CAN-busafsluiter (open of

gesloten).

Om de VMB1RYS terug naar de standalone modus te schakelen, reset het elektronische

adres naar FF(HEX)/255(DEC) met behulp van de Velbus-configuratiesoftware

VelbusLink.

STATUS LED:

•uit: NO open, NC gesloten

•aan: NO gesloten, NC open

•traag knipperen: timer loopt

•2 maal knipperen, pauze, 2 maal knipperen, enz: communicatiefout

•3 maal knipperen, pauze, 3 maal knipperen, enz: voedingsspanning te laag

PS LED: voedingsspanning gedetecteerd

Rx LED: CAN bus pakket ontvangen

Tx LED: CAN bus pakket verstuurd

TECHNISCHE SPECIFICATIES

Max. belasting relais:

•resistief: 10 A @ 230 VAC / 10 A @ 30 VDC

•capacitief: 6 A @ 230 VAC

•inductief: 6 A @ 230 VAC

•spanningsbereik: 0-250 VAC, 0-30 VDC

Bedrijfsomstandigheden: -10 °C tot +55 °C

Voedingsspanning: 15 ± 3 VDC

Max. stroomverbruik: 50 mA

Afmetingen: 37 x 57 x 19 mm (L x B x D)

Beschermingsgraad: IP10

Aantal Velbus-kanalen: 6 (1 relais, 4 virtuele relais, 1 drukknopkanaal)

Voor een gedetailleerde lijst met technische specificaties, raadpleeg de productenpagina

op www.velbus.eu.

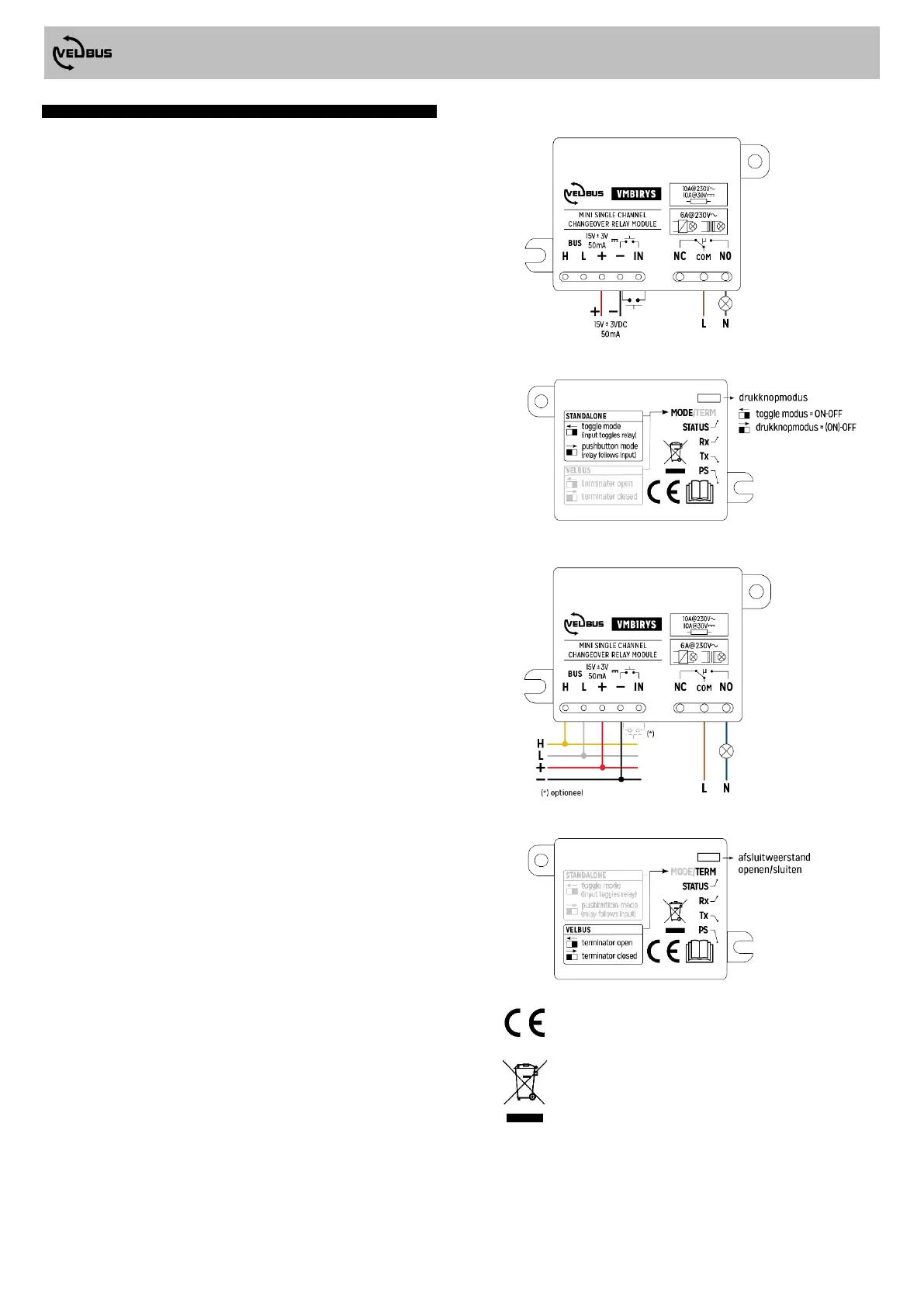

AANSLUITSCHEMA'S

A. Standalone modus (standaardinstelling)

B. Velbus-modus

Dit product voldoet aan alle geldende Europese richtlijnen en

voorschriften.

Dit symbool op het toestel of de verpakking geeft aan dat, als het na

zijn levenscyclus wordt weggeworpen, dit toestel schade kan

toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen)

niet bij het gewone huishoudelijke afval; het moet bij een

gespecialiseerd bedrijf terechtkomen voor recyclage. U moet dit

toestel naar uw verdeler of naar een lokaal recyclagepunt brengen.

Respecteer de plaatselijke milieuwetgeving.
