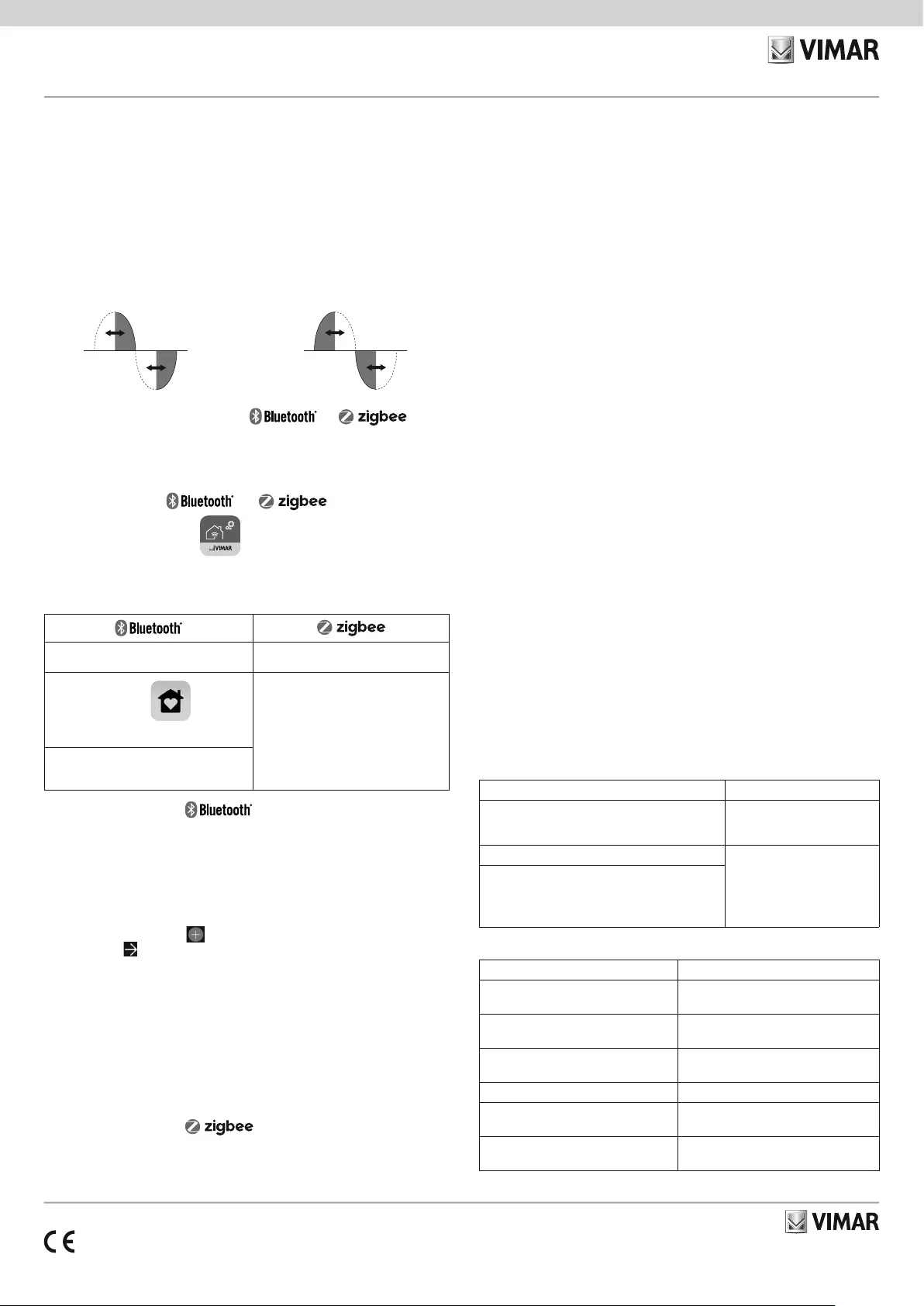

Seite 1/3
Viale Vicenza 14
36063 Marostica VI - Italy
www.vimar.com
30805-xx395 02 2303
Vernetzter Dimmer
LINEA
30805
EIKON
20595.0
PLANA
14595.0-14595
ARKÉ
19595.0-19595
30805-20595.0-19595.0-14595.0: zur Ergänzung mit zwei austauschbaren 1-Modul-
Halbtasten.
19595-14595: mit Tasten.
Die frontseitigen Tasten des Geräts steuern lediglich den eingebauten Dimmer:
- Kurzes Drücken: Einschaltung (Taste AUF) oder Ausschaltung (Taste AB) des Dimmers
- Langes Drücken: Dimmen der Last (Taste AUF = Zunahme; Taste AB = Abnahme)
WICHTIGER HINWEIS: Über einen Dimmer können nur gleiche Lampen gesteuert werden.
Alle gesteuerten Lasten müssen vom Hersteller als DIMMBAR angegeben sein. Auf der
Lampenverpackung die Art der kompatiblen Dimmung prüfen: LE (Leading Edge) oder TE
(Trailing Edge). Soweit diese Angabe fehlen sollte, funktioniert die Lampe in beiden Modi,
so dass der Installateur die Dimmerart wählen kann, die den besten Betrieb der Lampe
garantiert.
Dimmung mit Phasenanschnitt LE
Dimmung mit Phasenabschnitt TE
WARNHINWEIS: Vor der Konfiguration ( o ) ist die
Funktionsweise des Geräts auf ON/OFF beschränkt; dadurch kann eine dimmbare Lampe
nachträglich installiert und der Dimmer korrekt konfiguriert werden.
ZWEI (ALTERNATIVE) BETRIEBSARTEN
oder
Laden Sie die App View Wireless aus den Stores auf das für die Konfiguration
verwendete Tablet/Smartphone.
Bei der erstmaligen Versorgung des Geräts sollte nach neuer Firmware gesucht und diese
gegebenenfalls zur Geräteaktualisierung installiert werden.
Entsprechend des gewählten Modus benötigen Sie:
Gateway
Art. 30807.x-20597-19597-14597
Smart Home Hub
View App
für die Verwaltung über Smartphone/Tablet
Samsung SmartThings Hub
Amazon Echo Plus, Eco Show oder Echo
Studio
Amazon Alexa, Google Assistant,
Siri (Homekit) Sprachassistenten für
Sprachsteuerung
KONFIGURATION UNTER
1. Erstellen Sie Ihr Konto auf MyVimar (Online).
2. Verkabeln Sie sämtliche Geräte der Anlage (Wechselschalter, Aktoren, Dimmer, Thermostate,
Gateways usw.).
3.
Starten Sie die App View Wireless und melden Sie sich mit den soeben erstellten Zugangsdaten
an.
4.
Erstellen Sie die Anlage und die Räume.
5. Koppeln Sie alle Geräte außer dem Gateway (wird zuletzt gekoppelt) mit den Räumen.
Zur Kopplung des Dimmers:
• Tippen Sie auf “Hinzufügen” ( ), wählen Sie den Raum des Geräts und benennen Sie ihn
• Tippen Sie auf ; aktivieren Sie die Bluetooth-Verbindung auf dem Tablet/Smartphone und
nähern Sie es dem Gerät
• Drücken Sie gleichzeitig die Tasten AUF und AB und stellen Sie die auszuführende Funktion
ein
6.
Stellen Sie für jedes Gerät Funktionen, Parameter und etwaige Zusatzgeräte (verkabelter oder
Funkschalter mit Funktionen) ein.
7.
Übertragen Sie die Konfiguration der Geräte an das Gateway und verbinden Sie es mit dem
WLAN-Netzwerk.
8.
Übergeben Sie die Anlage an den Administrator (der ein eigenes Profil auf MyVimar angelegt
haben muss).
Für die Details wird auf die Anleitung der App View Wireless verwiesen, die zum Download
auf www.vimar.com unter DOWNLOAD MOBILE APP View Wireless verfügbar ist
KONFIGURATION UNTER
Folgen Sie dem oben beschriebenen Verfahren von Punkt 1 bis 3.
Verbinden Sie das Gerät direkt mit einem ZigBee-Hub (z. B. Amazon Echo Plus, SmartThings
Hub)
1) Drücken Sie gleichzeitig die Tasten am Gerät, bis die LED blinkt, und laden Sie die ZigBee-
Software mit der View Wireless App herunter (siehe Handbuch der View Wireless App). Mit
diesem Verfahren lässt sich auch die Software auf dem Gerät aktualisieren.
2) Nach der Umstellung auf ZigBee-Technologie (oder dem Software-Update) geht das Gerät
automatisch in den Pairing-Modus, so dass es innerhalb von 5 Minuten vom Amazon-Gerät
erkannt werden kann. Wenn sich das Gerät nicht im Pairing-Modus befindet, unterbrechen
Sie die Spannungsversorgung und stellen Sie sie nach einigen Sekunden wieder her.
3) Verbinden Sie das Modul gemäß dem vom ZigBee-Hub vorgesehenen Verfahren (siehe die
Herstellerdokumentation des Hubs).
Einstellung der Parameter des Dimmers.
1) Drücken Sie innerhalb der ersten 5 Minuten nach dem Einschalten des Geräts (das bereits
mit dem ZigBee Hub verbunden ist) 15 Sekunden lang gleichzeitig die Tasten AUF und AB;
dadurch wird die Konfiguration zur Auswahl des LE/TE-Modus gestartet. Die LED blinkt
grün, um den LE-Betriebsmodus anzuzeigen; drücken Sie kurz eine der Tasten, um in den
TE-Modus zu wechseln und die LED blinkt gelb. Jedes Mal, wenn eine der Tasten gedrückt
wird, schaltet das Gerät zyklisch vom TE- in den LE-Modus um, die Last bleibt eingeschaltet,
aber die eigentliche Einstellung erfolgt, wenn Sie den gewählten Modus bestätigen. Wenn
Sie letztere gewählt haben, drücken Sie gleichzeitig die Tasten AUF und AB für 5 Sekunden,
um zu bestätigen und zum nächsten Schritt des Konfigurationsprozesses überzugehen.
Hinweis:
Während der Phase wird ein 2-Minuten-Timeout aktiviert, nach dem, wenn der
Verbraucher keine Einstellung vorgenommen hat, der Vorgang beendet und der vorherige
Parameter beibehalten wird; die Last wird auf Minimum eingeschaltet und die LED nimmt die
Farbe der jeweiligen Verdrahtungsreihe an.
2) Jetzt beginnen Sie mit der Konfiguration der Mindesthelligkeit; die LED leuchtet magenta und
die Last wird auf der niedrigsten Stufe aktiviert. Drücken Sie die Taste AUF, um die Helligkeit
zu erhöhen, oder die Taste AB, um sie zu verringern; durch kurzes Drücken wird die Helligkeit
in minimalen Schritten erhöht oder verringert, durch langes Drücken wird sie entsprechend
einer vorgegebenen Abstufung eingestellt. Wenn Sie die Helligkeit gewählt haben, drücken
Sie gleichzeitig die Tasten AUF und AB für 5 Sekunden, um zu bestätigen und zum nächsten
Schritt des Konfigurationsprozesses überzugehen.
Hinweis: Auch in dieser Phase wird ein 2-Minuten-Timeout aktiviert, nach dem, wenn der
Verbraucher keine Einstellung vorgenommen hat, der Vorgang beendet und der vorherige
Parameter beibehalten wird; die Last wird auf Minimum eingeschaltet und die LED nimmt die
Farbe der jeweiligen Verdrahtungsreihe an.
3) Jetzt beginnen Sie mit der Konfiguration des Verhaltens der LED für die Lokalisierung im
Dunkeln; die LED blinkt cyan und die Last ist ausgeschaltet. Das Einschalten der LED bei
einsetzender Dunkelheit wird durch einen kurzen Druck auf eine der Tasten eingestellt,
ein erneuter Druck schaltet sie wieder aus. Mit jedem weiteren Druck auf eine der Tasten
wechselt die LED zyklisch vom Leuchten im Dunkeln zum Erlöschen der LED. Wenn Sie
das Verhalten der LED ausgewählt haben, drücken Sie zur Bestätigung 5 Sekunden lang
gleichzeitig die Tasten AUF und AB; die LED blinkt dreimal schnell cyan und die Konfiguration
ist damit abgeschlossen. Die Last schaltet sich auf ein Minimum und die LED nimmt die
Farbe der jeweiligen Verdrahtungsreihe an.
Hinweis: Auch in dieser Phase wird ein 2-Minuten-Timeout aktiviert, nach dem, wenn
der Verbraucher keine Einstellung vorgenommen hat, der Vorgang beendet wird und der
vorherige Parameter beibehalten wird.
Übersicht der Anzeigen im Modus ZigBee Technologie.
• Beim normalen Betrieb:
LED Bedeutung
Ein
(weiß für Linea, ockerfarben für Eikon, blau für Arké,
grün für Idea und Plana)
Dimmer ein
Aus
Dimmer aus
Auf min. Wert eingeschaltet (weiß für Linea, ockerfarben
für Eikon, blau für Arké, grün für Idea und Plana)
sofern der Modus Lokalisierung im Dunkeln eingestellt
ist
• Bei der Konfiguration:
LED Bedeutung
Weißes Blinken
(max. 5 Minuten)
ZigBee-Modus aktiv Hub-Gateway-
Verbindung
Blaues Blinken
(max. 2 Minuten)
Für eine FW-Aktualisierung bereit
Blau erleuchtet
Gerät über Bluetooth mit dem Smartphone
gekoppelt
Grünes Blinken bei der Konfiguration LE/TE Modus LE
Ockerfarbenes Blinken bei der Konfiguration
LE/TE
Modus TE
Magenta erleuchtet
Konfiguration LE/TE gespeichert und Beginn
der Konfiguration für Mindesthelligkeit
Produktspezifikationen
| Marke: | Vimar |
| Kategorie: | Dimmer |
| Modell: | 30805 |
