Vincent SP-997 Bedienungsanleitung


Seiten 52 Empfänger

Lies die Bedienungsanleitung für Vincent SP-997 kostenlos online oder lade das PDF herunter. Diese Anleitung wurde 33 Mal aufgerufen. Frage zu diesem Modell? Stelle eine Frage

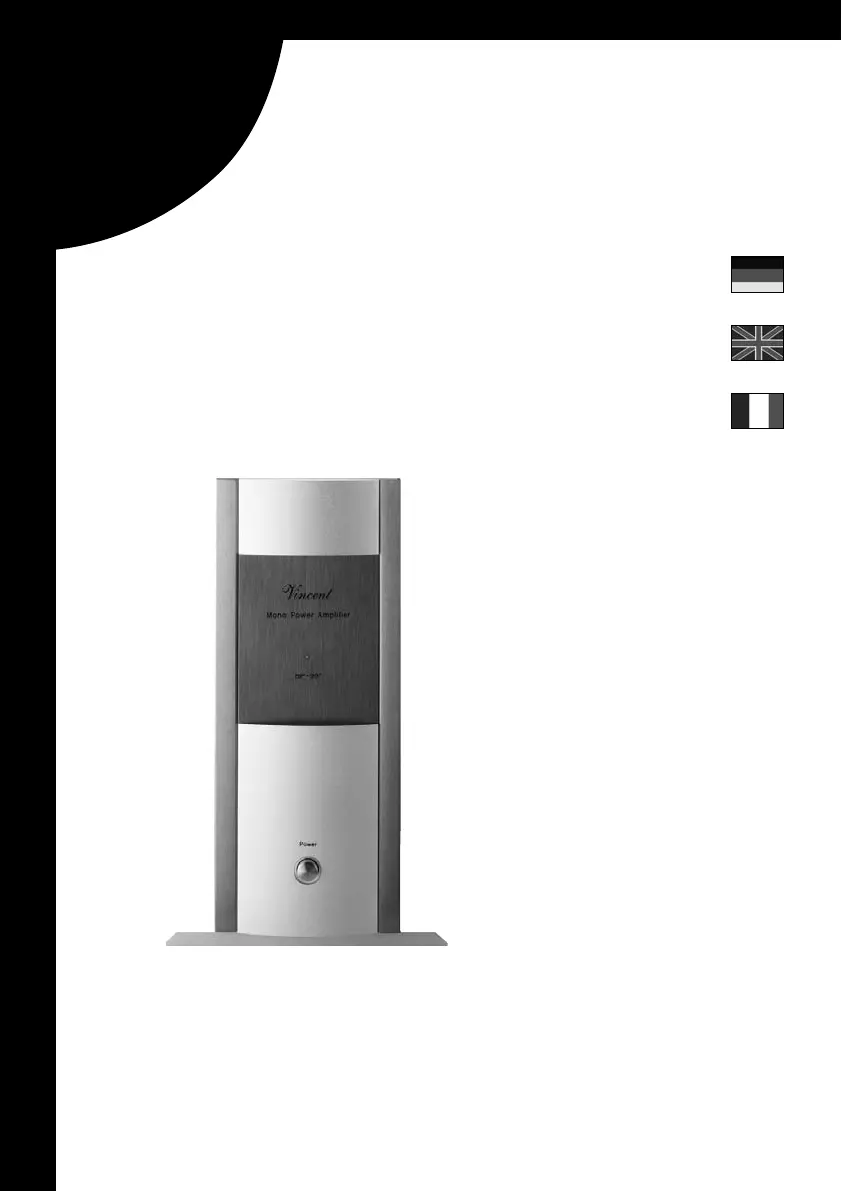

Vincent
SP-997
Mono-Endverstärker
Mono Power Amplifier
Amplificateur mono
Bedienungsanleitungdeutsch
Instructions for useenglish
Manuel d‘utilisationfrançais

Bewerten Sie dieses Handbuch


Produktspezifikationen

Marke: Vincent
Kategorie: Empfänger
Modell: SP-997
Kopfhörer-Anschluss: 3,5 mm
Breite: 160 mm
Tiefe: 225 mm
Gewicht: 6500 g
Produktfarbe: Silber
Übertragungstechnik: Kabelgebunden
Höhe: 268 mm
Zweck: Haus
Eingebautes Display: Nein
Kopfhörerausgänge: 1
LED-Anzeigen: Ja
THD, totalklirren: 0.1 %
Rauschverhältnis (SNR): 95 dB
Ein-/Ausschalter: Ja
XLR-Eingang: Ja
RMS Leistungsoutput pro Kanal (4 Ohm): 250 W
Eingang Empfindlichkeit: 1200 mV
Synchronisations-Eingangsimpedanz: 47000 Ohm
Lautsprecher-Konnektivitätstyp: Klemmleistenanschluss
Line-Eingänge (RCA): 1
RMS Leistungsoutput pro Kanal (8 Ohm): 150 W

Bedienungsanleitung Vincent SP-997 – Volltext

2VincentSehr geehrter Kunde,wir danken Ihnen für das Vertrauen, welches Sie uns durch die Entscheidung für dieses hochwertige Audio-Produkt, das Ihrem hohen Anspruch an Klang- und Verarbeitungsqualität gerecht wird, entgegenbringen. Auch wenn Sie verständlicherweise sofort beginnen wollen, das Gerät zu verwenden, lesen Sie bitte vordem Aufstellen und Anschließen dieses Handbuch sorgfältig durch. Es wird Ihnen bei der Bedienung undder optimalen Nutzung des Gerätes in Ihrem System helfen, selbst wenn dieses durch Ihren Fachhändlerinstalliert wurde. Bitte beachten Sie vor allem die Sicherheitshinweise, auch wenn einige davon offensichtlich erscheinen mögen. Um Ihnen verwendete Fachbegriffe zu erläutern, ist ein kleines Lexikon im Anhang enthalten.

4VincentFeuchtigkeit/Hitze/VibrationenDer Kontakt elektrisch betriebener Geräte mit Flüssigkeiten, Feuchtigkeit, Regen oderWasserdampf ist für diese Geräte und deren Benut-zer gefährlich und unbedingt zu vermeiden. AchtenSie darauf, dass weder Flüssigkeiten noch Objektein das Gerät gelangen (Lüftungsschlitze etc. ). Es musssofort vom Stromnetz getrennt und vom Fachmannuntersucht werden, falls dies geschehen ist. SetzenSie das Gerät nie hohen Temperaturen (Sonnenein-strahlung) oder starken Vibrationen aus. WärmeentwicklungAchten Sie darauf, dass um das Gerät ein Abstand von 5 cm frei bleibt und die Umgebungs-luft zirkulieren kann (keine Aufstellung in ge-schlossenen Schränken). Lüftungsöffnungen dürfennicht verdeckt werden. LautstärkeDie maximal erträgliche Lautstärke wird stetsweit unterhalb der maximal möglichen Einstellung amVerstärker erreicht.

Gehen Sie deshalb vorsichtig mitder Lautstärkeeinstellung um, damit Hörschäden vermie-den werden. Damit Sie sich nicht unbeabsichtigt hoherLautstärke aussetzen, stellen Sie vor dem Wechsel desEingangskanals stets einen niedrigen Wert ein. ReinigenZiehen Sie vor dem Reinigen der Außen-flächen des Produkts den Netzstecker. VerwendenSie möglichst ein weiches, flusenfreies, angefeuch-tetes Tuch. Verzichten Sie auf Scheuermittel,Lösungsmittel, Verdünner, entzündliche Chemika-lien, Polituren und andere Reinigungsprodukte,die Spuren hinterlassen. SICHERHEITSHINWEISEDieses Gerät wurde unter strengen Qualitätskontrollen gefertigt. Es entspricht allen festgelegten internationalen Sicherheitsstandards. Trotzdem sollten folgende Hinweise vollständig gelesen und beachtetwerden, um eine Gefährdung zu vermeiden:Das Gerät nicht öffnen. Gefahr des elektrischen Schocks.

Überlassen Sie die Wartung qualifiziertemFachpersonal. Das Produkt ist nur für den Anschlussan 230Volt/50Hz Wechselspannung, für Schutz-kontaktsteckdosen und die Verwendung in geschlos-senen Räumen zugelassen. Durch Veränderungenim Gerät oder an der Seriennummer erlischt derGarantieanspruch. Lassen Sie die Gerätesicherungnach einem Fehlerfall nur von Fachpersonal durchein Exemplar gleichen Typs ersetzen. Netzkabel/AnschlussZiehen Sie stets den Netzstecker und nie am Netz-kabel, wenn Sie die Verbindung zum Stromnetztrennen wollen. Stellen Sie sicher, dass beim Auf-stellen des Gerätes das Netzkabel nicht gequetscht,extrem gebogen oder durch scharfe Kanten beschä-digt wird. Fassen Sie das Netzkabel nicht mit nas-sen oder feuchten Händen an. Verwenden Sie dasim Lieferumfang enthaltene oder andere Netzkabelvon Vincent.

Vincent 5WEITERE HINWEISEAufstellen des GerätesDie Art der Aufstellung der Anlage hat klangliche Auswirkungen. Stellen Sie diese deshalbnur auf eine dafür geeignete, stabile Unterlage. Umdas Klangpotential Ihres Systems optimal auszunut-zen, empfehlen wir, die Geräte auf Vincent Racks zuplatzieren und nicht aufeinander zu stellen. Elektronik AltgeräteDieses Gerät unterliegt den in der europäischen Richtlinie 2002/96/EC festgeleg-ten Bestimmungen, deren gesetzliche Umsetzungin Deutschland durch das Elektro- und Elektronik-geräte-Gesetz (ElektroG) geregelt ist. Dies istdurch das Symbol eines durchgestrichenen Abfall-eimers auf dem Gerät gekennzeichnet. Für Sie als Endverbraucher bedeutet das:Alle nicht mehr verwendeten Elektro- und Elektro-nik-Altgeräte müssen getrennt vom Hausmüll überdafür staatlich vorgesehene Stellen entsorgt wer-den.

Damit vermeiden Sie Umweltschäden undhelfen mit, die Hersteller zur Produktion von lang-lebigen oder wieder verwendbaren Produkten zumotivieren. Weitere Informationen zur Entsorgungdes alten Gerätes erhalten Sie bei der Stadtver-waltung, dem Entsorgungsamt oder dem Ge-schäft, in dem Sie das Produkt erworben haben. CE-ZeichenDieses Gerät erfüllt die gültigen EU-Richt-linien zur Erlangung des CE-Zeichens und ent-spricht damit den Anforderungen an elektrischeund elektronische Geräte (EMV-Richtlinien, Sicher-heitsrichtlinien und den Richtlinien für Niederspan-nungsgeräte). Erklärungen/Hinweise Dieses Dokument wurde verfasst von Andreas Böer. Es ist ein Produkt der Sintron VertriebsGmbH, 76473 Iffezheim und darf ohne ausdrückli-che und schriftliche Genehmigung weder komplettnoch auszugsweise kopiert oder verteilt werden.

Deshalb bleiben Ände-rungen an Design und technischer Konstruktion des Ge-rätes, sofern sie dem Fortschritt dienen, vorbehalten. Der Inhalt dieser Anleitung hat lediglich Informations-charakter. Er kann jederzeit ohne vorherige An-kündigung geändert werden und stellt keine Ver-pflichtung seitens des Markeninhabers dar. Dieserübernimmt keinerlei Verantwortung oder Haftung fürFehler oder Ungenauigkeiten, die möglicherweise indieser Bedienungsanleitung enthalten sind. Aufbewahren der VerpackungWir empfehlen Ihnen ausdrücklich, nach Möglichkeitdie Originalverpackung für spätere Transportzweckaufzubewahren. Transportschäden treten bei unge-eignet verpackten HiFi-Geräten häufig auf. Dadurch,dass die Originalverpackung exakt zum Gerät passt,wird das Risiko einer Beschädigung während einesnotwendigen Transportes gemindert.

Erläuterung der grafischen SymboleDer Blitz weist Sie darauf hin, dass im Gerätgefährliche Spannungen vorhanden sind, die einen Stromschlag verursachen können. Das Ausrufezeichen macht Sie auf be-sonders wichtige Hinweise bezüglich Bedienung und Wartung aufmerksam. Der Zeigefinger kennzeichnet nützliche Informationen und Hinweise für den Umgang mit dem Gerät.

6VincentLIEFERUMFANGBESCHREIBUNG DES GERÄTESBitte prüfen Sie den Inhalt der Verpackung, diese sollte zusätzlich zumGerät folgendes Zubehör enthalten:• 1 Netzkabel• 1 Kabel für die Einschaltsteuerung (“POWER CONTROL“)• dieses HandbuchDie Vincent-Entwickler fühlen sich nicht nur derStereo-Tradition verpflichtet, auch für Mehrkanal-tonanlagen und Heimkinos werden langlebigeund überlegene Komponenten hergestellt. Unab-hängig jeglicher Entwicklung auf dem Audio-Markt und unabhängig davon, welche Art Audio-Anlage aufgebaut werden soll, gibt es eine Gerä-tekategorie, deren Komponenten in jeder zukünf-tig zusammengestellten Anlage weiterverwendetwerden können: die Endverstärker. Denn egal,welches die Datenträger oder Datenformate derZukunft sind, der Ton muss stets den Weg zumLautsprecher finden.

Für eine optimaleZusammenarbeit mit den anderen Komponentendes Systems kann sich der Endverstärker entwederabhängig von einem Einschaltsteuerungssignal(POWER CONTROL) automatisch ein-/ausschal-ten oder nach 30 Minuten ohne Audiosignal (LINEIN) automatisch in Bereitschaft schalten. Trotz dergeringen Gehäuseabmessungen hat der SP-997genug Kraft für alle Lautsprechertypen.

Vincent 71. POWER: Netzschalter Dieser Taster schaltet das Gerät ein und in dieBereitschaft. Ist kein Kabel an beide Anschlüsse„POWER CONTROL“ gesteckt, kann am Um-schalter „AUTO“ der Geräterückseite die Audio-signal-abhängige Abschaltautomatik aktiviertoder deaktiviert werden. Ist ein „POWER CON-TROL“-Kabel angesteckt, bestimmt dessen Schalt-signal, ob das Gerät eingeschaltet oder inBereitschaft ist.VORDERANSICHT212. POWER-LED Leuchtet, solange das Gerät eingeschaltet undaktiv (nicht in Bereitschaft) ist.

8VincentRÜCKANSICHT3. LINE IN: Eingang für vorverstärktes Mono-AudiosignalEin Anschluss dieses Eingangs wird mit demAusgangsanschluss des Vorverstärkers für dengewünschten Kanal verbunden. Zum Beispiel mit„PRE OUT R“, wenn der SP-997 für denLautsprecher des rechten Stereo-Kanals verwendetwerden soll. Es kann immer nur einer der beidenAnschlüsse des Eingangs verwendet werden, derUmschalter „XLR/RCA“ muss sich in der richtigenPosition befinden. Keine Hochpegelquelleanschließen!4. AUTO: AbschaltautomatikMit diesem Umschalter legen Sie fest, ob der ein-geschaltete Endverstärker automatisch in dieBetriebsbereitschaft geschaltet werden soll,sobald für mehr als 30 Minuten kein Signal ammomentan eingestellten Audio-Eingang (3)anliegt. Die Abschaltautomatik ist nicht wirksam,wenn eine „POWER CONTROL“-Verbindung amSP-997 angebracht ist.345675.

SPEAKERS: Lautsprecheranschlussklemmen Ausgangsbuchsen mit Schraubklemmen zumAnschluss von einem Lautsprecher. Es könnenLautsprecherkabel mit 4mm Bananensteckern ver-wendet werden. 6. POWER CONTROL: EinschaltsteuerungÜber diese Klinkenbuchsen (3,5 mm) werden dieSignale zur Einschaltsteuerung (POWER CONTROL)empfangen und weitergesendet. Sobald eine„POWER CONTROL“-Verbindung an der Rückseitedes Endverstärkers angebracht ist, bestimmt aus-schließlich das darüber anliegende Signal, ob derSP-997 eingeschaltet oder in Bereitschaft ist. 7. Netzbuchse mit Sicherungshalter Bringen Sie hier das Netzkabel an und verbindenSie es mit der Stromversorgung. Das kleine Kunst-stoff-Gehäuse an der Unterseite der Netzbuchsebeinhaltet die Gerätesicherung. Beachten Siedazu die Sicherheitshinweise.

Vincent 9Entfernen der SchutzkappenVor der ersten Installation müssen von allen ver-wendeten Anschlüssen an der Geräterückseite dieKunststoff-Schutzkappen entfernt werden. Cinch-AnschlüsseDas Berühren des mittleren Kontaktstiftes desCinch-Steckers mit dem äußeren Kontakt derCinch-Buchse kann bei eingeschalteten Gerätenim schlimmsten Fall zur Beschädigung der Geräteführen. Nehmen Sie deshalb niemals Änderungenan den Kabelverbindungen vor, während dieGeräte eingeschaltet sind. XLR-AnschlüsseBeachten Sie, dass europäische und US-amerika-nische XLR-Signalbelegung unterschiedlich sind. Dieses Vincent Gerät verwendet das europäischeSystem nach dem Standard AES14-1992 der„Audio Engineering Society“. Der Aufbau desKabels ist in jedem Fall gleich. Solange beide ver-bundenen Geräte derselben Norm entsprechen,ist die Signalverbindung richtig.

Dies ist immer derFall, wenn beide von Vincent hergestellt wurden. Werden zwei Geräte unterschiedlicher Norm ver-bunden, wird dadurch das Signal invertiert. In die-sem Fall muss die Signalbelegung an einer Seiteder Verbindung geändert werden. Ihr Fachhändlerwird Sie dabei unterstützen. INSTALLATIONStellen Sie die Kabelverbindung in der nachfolgend genannten Reihenfolge her. BringenSie erst zuletzt das Netzkabel an und verbinden es mit der Steckdose. ZUR BESONDEREN BEACHTUNGLautsprecheranschlussEs ist empfehlenswert, konfektionierte Lautsprecher-kabel zu verwenden, anstatt die Innenleiter (Litze)der Kabel direkt anzuklemmen. Bananensteckeroder Kabelschuhe bieten höhere Sicherheit gegenKurzschlüsse und Beschädigung der Lautsprecheroder des Verstärkers. Sorgen Sie dafür, dass blanke Lautsprecherdrähtesich niemals gegenseitig oder das Metall derGehäuserückwand berühren können.

Verwenden Sie nur Lautsprecher mit einer Nenn-impedanz von mindestens 4Ω. Bei Verwendung von Lautsprecherkabeln mit 4mm-Bananensteckern müssen vor dem Einstecken dieKunststoff-Stopfen in den Lautsprecherklemmen ent-fernt werden. Kabel und SteckverbindungenAchten Sie darauf, dass alle Steckverbindungen festsitzen. Unzureichende Anschlüsse können Stör-geräusche, Ausfälle und Fehlfunktionen verursachen. Um das Klangpotential der Komponenten voll auszu-schöpfen, sollten nur hochwertige Lautsprecher- undVerbindungskabel, beispielsweise Vincent Kabel,verwendet werden. Bevorzugen Sie geschirmteAudio-Kabel. Ihr Fachhändler wird Sie gern diesbe-züglich beraten. - Falsch - Richtig 1 2OUOUTPUT.

10VincentANSCHLUSS EINES VORVERSTÄRKERKANALSDieser Endverstärker ist mit einem Audio-Eingang („LINE IN“) versehen, an welchem das Gerät das vorver-stärkte Signal eines Audio-Kanals (R, L, CENTER o. ä. ) erwartet. Dies ist die Audio-Information, welche derSP-997 für den Lautsprecher aufbereitet. Hinweis:An diesen Eingang darf keine Quelle mit Standard-Hochpegelsignal („LINE OUT“) angeschlossen wer-den. Er ist nur für vorverstärkte Signale (z. B. „PRE OUT“) vorgesehen. Dieser Audio-Eingang ist mit zwei Anschlüssen ausgestattet, wodurch der Vorverstärker wahlweise mittelsCinch- oder XLR-Verbindung an den SP-997 angeschlossen werden kann. Wenn Ihr Vorverstärker beideMöglichkeiten bietet, bevorzugen Sie XLR. Es kann zu jeder Zeit nur einer der beiden Anschlüsse verwendetwerden, die Einstellung am Umschalter „XLR/RCA“ bestimmt, welcher Anschluss momentan als Eingang ver-wendet wird.

Soll der Vorverstärkerkanal mit einem Cinch-Kabel angeschlossen werden, so ist die Einstellung„RCA“ zu wählen. Soll der Vorverstärkerkanal mit einem XLR-Kabel angeschlossen werden, so ist dieEinstellung „XLR“ zu wählen. Verbinden Sie den gewünschten Anschluss des SP-997 mit einem der Vorverstärkerausgangsanschlüsse (z. B. „PRE OUT R“ oder „OUTPUT R“, falls der SP-997 für den rechten Kanal eines Stereo-Systems zuständig seinsoll). Verwenden Sie entweder eineSP-997VorverstärkerCinch-VerbindungSP-997Vorverstärkeroder eine XLR-Verbindung. Beide „LINE IN“-Anschlüsse dürfen gleichzeitig belegt sein und es ist so möglich, zwei Vorverstärker gleich-zeitig anzuschließen und nach Bedarf auf den gewünschten „LINE IN“-Eingangsanschluss umzuschalten. Bevor Sie dies tun, stellen Sie sicher, dass die Lautstärke des jeweiligen Vorverstärkers nicht zu hoch einge-stellt ist.

Ist das Gerät eingeschaltet („POWER“) und dabei kein Kabel an die „POWER CONTROL“-Anschlüsse ange-bracht, kann durch Einstellung des Umschalters „AUTO“ (4) auf „ON“ die Abschaltautomatik aktiviert wer-den. Dann schaltet sich das Gerät automatisch in Bereitschaft, sobald für 30 Minuten kein Signal am momen-tan ausgewählten Eingangsanschluss „LINE IN“ (3) anliegt.

Vincent 11KABELVERBINDUNGEN FÜR DIEEINSCHALTSTEUERUNG (POWER CONTROL)SP-997Stereo-Vorverstärkerz. B. 2. SP-997Power-Control-KabelDurch ein sendendes Gerät können theoretisch unend-lich viele Geräte mit den Schaltimpulsen versorgt wer-den. Zu diesem Zweck kann an den meisten Geräteneiner der beiden „POWER CONTROL“-Anschlüsse alsSignaleingang und der andere als Signalausgang ver-wendet werden. Diese Methode, das Signal durch Ein-und Ausgänge der Geräte durchzuschleifen und diesesomit zu verketten, wird auch als „daisy chaining“bezeichnet. Viele AV-Systeme bestehen aus einer Vielzahl von Einzelkomponenten. Um diese nicht vor und nach jedemGebrauch alle einzeln aus- und einzuschalten, haben manche Hersteller die Geräte mit einer so genannten „TRIG-GER“-Schaltung, auch „POWER CONTROL“ oder „Einschaltsteuerung“ genannt, ausgestattet.

Vor allem für Vor- undEndstufen wird diese Art der ferngesteuerten Standby-Schaltung verwendet. Um diese verwenden zu können, müs-sen Kabelverbindungen direkt oder indirekt zwischen dem Vorverstärker/Vollverstärker und allen Geräten, welchedie „POWER CONTROL“-Funktion unterstützen, hergestellt werden. Die Funktion „POWER CONTROL“ bewirkt,dass jedes Ein- bzw. Ausschalten eines Gerätes des Systems (üblicherweise des Vor-/Vollverstärkers) automatisch dasEin-/Ausschalten aller daran angeschlossenen Geräte, die diese Funktion unterstützen, auslöst. Beachten Sie, dassalle Geräte, welche auf die Einschaltsteuerung reagieren, im Ausschaltzustand nicht vom Netz getrennt, sondern inBereitschaft geschaltet sind. Als Verbindungskabel finden zweiadrige, mit 3,5 mm Klinkenstecker (mono) verseheneLeitungen Verwendung. Für die Verbindung zwischen jeweils zwei Geräten wird eins dieser Kabel benötigt.

Wenn sich also der Endverstärker SP-997 automatisch mit dem Vorverstärker ein-/ausschalten soll, müssen die nach-folgend beschriebenen Kabelverbindungen für die Einschaltsteuerung richtig vorgenommen werden. Ist die hierbeschriebene Arbeitsweise nicht erwünscht, reicht es meist, diese Kabelverbindungen wegzulassen. Der SP-997 besitzt zwei Anschlüsse für die Einschaltsteuerung. An einen dieser beiden kann das sendende Gerät(Vollverstärker/Vorverstärker oder ein Gerät, welches das Schaltsignal weiterleitet) angeschlossen werden. Ein mit„POWER CONTROL“ oder „TRIGGER“ beschrifteter Ausgang des sendenden/weiterleitenden Gerätes muss dazumit einem der beiden Schaltsignalanschlüsse des SP-997 verbunden werden.

Ist das „POWER CONTROL“-Kabel zudiesem Gerät angeschlossen, dient der zweite Klinkenanschluss des SP-997 dem Weitergeben des Schaltsignals(zum Beispiel zum Endverstärker des anderen Kanals) oder bleibt frei. Der Endverstärker SP-997 kann dasSchaltsignal für weitere Komponenten einer Stereoanlage nicht selbst erzeugen. Prüfen Sie, ob die Stromversorgung Ihres Haushalts für das Gerät geeignet ist. Benötigte Spannung undFrequenz sind auf der Geräterückseite neben der Netzbuchse abzulesen. Wenn die Stromversorgunggeeignet ist, drücken Sie den Kaltgerätestecker des mitgelieferten Netzkabels fest in die Netzbuchse ander Geräterückwand (7). Verbinden Sie das andere Ende des Netzkabels mit einer Netzsteckdose. ANSCHLUSS DES NETZKABELS.

12VincentANSCHLUSS DER LAUTSPRECHERAn den Endverstärker SP-997 kann ein Lautsprecher angeschlossen werden. Für den Lautsprecher finden Sieam Gerät zwei Lautsprecherklemmen (positiv + und negativ –), welche mit einer Seite eines zweiadrigenLautsprecherkabels verbunden werden. Am Lautsprecher gibt es gleichartige oder ähnliche Anschlüsse, auchhier ist markiert, welcher Anschluss zu welchem Pol (+ oder –) gehört. Hier wird das andere Ende des demLautsprecher zugeordneten Lautsprecherkabels angeschlossen. Durch das Lautsprecherkabel müssen jeweilsgleichartige Anschlüsse eines Klemmenpaares miteinander verbunden werden: die mit „+“ markierte Klemmeam Verstärker muss zu einem mit „+“ markierten Anschluss des Lautsprechers führen. Der SP-997 kann nur dasAudiosignal eines Kanals verarbeiten. Für den/die weiteren Kanäle (L, R, oder auch CENTER etc. ) wird eineweitere Endstufe bzw.

werden weitere Endstufen benötigt. Bei Lautsprechern mit Doppelanschluss (vier Lautsprecherklemmen) müssen die (meist mit den Lautsprecherngelieferten) Kontaktbrücken (meist kleine Metallplättchen oder kurze Kabelstückchen) jeweils zwischen denbeiden Klemmen gleicher Polung (z. B. beide mit „+“ beschrifteten Klemmen) angebracht werden. Der mit„+“ markierte Anschluss des SP-997 wird mit einem der mit „+“ markierten, gebrückten Anschlüsse deszugeordneten Lautsprechers verbunden. Der mit „–“ markierte Anschluss des Verstärkers wird mit einem dermit „–“ markierten, gebrückten Anschlüsse des zugeordneten Lautsprechers verbunden. LautsprecherLautsprecherkabelSP-997Achtung:Viele der Geräte, welche durch ein Schaltsignalgesteuert werden können (nicht Vorverstärker oderVollverstärker), besitzen zwei Anschlussbuchsen,welche nicht als Ein- oder Ausgang gekennzeichnetsind.

In dem Fall kann davonausgegangen werden, dass es sich um Signalaus-gänge handelt. „POWER CONTROL“-Anschlüsse mehrerer Vor-oder Vollverstärker dürfen niemals untereinanderverbunden werden. An alle anderen Geräte darfdirekt oder indirekt nur ein Vor- oder Vollverstärkerüber „POWER CONTROL“-Verbindung angeschlos-sen sein. Wenn ein „POWER CONTROL“-Kabel an derRückseite des Endverstärkers angeschlossen ist, kannder Endverstärker nicht mehr durch den Taster„POWER“ ein- oder ausgeschaltet werden. Dies giltauch für den Fall, dass das „POWER CONTROL“-Kabel nur am SP-997 und nicht am anderen Kabel-ende in ein Gerät eingesteckt ist. Wenn die Funktionder Einschaltsteuerung nicht erwünscht ist, müssendeswegen die Schaltsignalkabel entfernt werden.

Beachten Sie, dass die Abschaltautomatik nichtmehr verfügbar ist, sobald ein „POWER CON-TROL“-Kabel angeschlossen ist (unabhängig davonob die Option am Schalter „AUTO“ aktiviert ist). Indiesem Fall soll sich das Gerät nur in Abhängigkeitdes Schaltsignals ein-/ausschalten und dieAutomatik hätte lediglich störenden Einfluss. KABELVERBINDUNGEN FÜR DIEEINSCHALTSTEUERUNG (POWER CONTROL).

Vincent 13ANSCHLUSS DER LAUTSPRECHERWenn Sie konfektionierte Lautsprecherkabel mit 4 mm Bananensteckern verwenden, brauchen Sie nur die zweiStecker eines jeden Lautsprecherkabels mit den zwei zugehörigen Klemmen zu verbinden. Eventuell müssendie im Auslieferungszustand angebrachten, kleinen Kunststoff-Stopfen in den Klemmenlöchern entfernt werden(Schraubkappe vollständig abschrauben, Stopfen entfernen, Schraubkappe wieder aufsetzen).

DieSchraubkappe der Klemme sollte im Uhrzeigersinn festgedreht werden.Sollen Kabelschuhe verwendet werden, muss an jeder Klemme der Schraubkopf im Gegenuhrzeigersinngelöst, der Kabelschuh darunter geschoben und die Schraubkappe im Uhrzeigersinn festgedreht werden.Stellen Sie zur Vermeidung von Schäden sicher, dass der Anschluss fest sitzt und kein blankes Metall vonden Kabelschuhen die Rückwand oder einen anderen Anschluss berührt.Wenn an das Lautsprecherkabel keine Steckverbinder angebracht werden sollen, entfernen Sie ein ca. 1cm langes Stück der Isolierung von jedem Endstück des Lautsprecherdrahtes. Verdrillen Sie die blankeLitze, um Kurzschlüsse zu vermeiden. Drehen Sie den Knopf der Lautsprecherklemme imGegenuhrzeigersinn, um ihn zu lösen und führen Sie das blanke Drahtende in das nun freiliegendeKlemmenloch ein.

Drehen Sie den Knopf nun im Uhrzeigersinn, um den Draht in der Lautsprecherklemmefestzuklemmen. Achten Sie darauf, dass die Verschraubung fest ist. Achtung:Der verwendete Lautsprecher muss eine Nennimpedanz von mindestens 4Ω aufweisen. Achten Sie auf die richtige Polung der Lautsprecherkabelanschlüsse. Der positive Kontakt ist meist rot undoft mit „+“ markiert. Die markierte Leitung des Lautsprecherkabels muss mit dem positiven Anschluss ver-bunden werden.

14VincentBEDIENUNG DES GERÄTESAktion Taste(n) BeschreibungEin- und AusschaltenPOWER (1)Das Gerät wird an diesem Taster der Gerätevorderseite ein- und ausgeschal-tet. Dies ist nicht möglich, wenn ein Kabel an einem der Anschlüsse „POWERCONTROL“ (6) eingesteckt ist. Wenn dies der Fall ist, reagiert der SP-997auf ein über das Kabel anliegendes Schaltsignal und der Taster „POWER“ istohne Funktion. Ist kein „POWER CONTROL“-Kabel eingesteckt, kann mit„AUTO“ (4) die Abschaltautomatik zugeschaltet werden. Im ausgeschalteten Zustand ist das Gerät nicht vollständig vom Stromnetzgetrennt. Vor dem Einschalten sollte vorsichtshalber die Lautstärkeeinstellungdes Vorverstärkers reduziert werden. Nach dem Einschalten blinkt die LED ander Gerätevorderseite für 5 Sekunden. Dies ist die Zeit in welcher eineSchutzschaltung aktiv ist und der Endverstärker stummgeschaltet ist.

ImNormalbetrieb leuchtet diese LED dauerhaft als Kontrollleuchte.Eingangsanschluss (XLRoder Cinch) wählenXLR/RCA (3)Hier stellen Sie ein, ob dem Endverstärker das vorverstärkte Eingangs-signal am XLR- oder dem Cinch-Anschluss an der Geräterückseite zurVerfügung gestellt wird. Ist der Umschalter in der Position „XLR“, so kannder SP-997 ein am Cinch-Anschluss anliegendes Signal nicht verarbeiten.Audiosignal-abhängigeAbschaltautomatik ein-/abschaltenAUTO (4)Mit diesem Umschalter kann die Abschaltautomatik zugeschaltet oder deakti-viert werden. Wirksam ist sie allerdings nur, wenn kein „POWER CONTROL“-Kabel an der Geräterückseite eingesteckt ist. Ist der Umschalter „AUTO“ auf„ON“ eingestellt und wurde der SP-997 mit dem Taster „POWER“ einge-schaltet, schaltet er sich in Bereitschaft, wenn für 30 Minuten kein Audiosignalam momentan ausgewählten Eingangsanschluss (3) erkannt wurde.

Vincent 15Einspielzeit / AufwärmenIhre Audio-Geräte benötigen eine gewisse Zeit bissie ihre klangliche Höchstleistung erreichen. Die-ser Zeitraum ist für die verschiedenen Komponen-ten Ihres Systems sehr unterschiedlich. Bessere undgleichförmigere Leistung erhalten Sie während derZeit, die das Gerät eingeschaltet bleibt. Nutzen Sie die Erfahrung Ihres Fachhändlers. NetzbrummenBestimmte Quellgeräte können im Verbund mit demVerstärker zu einem über die Lautsprecher hörbarenBrummgeräusch führen, dessen Lautstärke sich mitdem Lautstärkeregler beeinflussen lässt. Dies ist keinHinweis auf einen Mangel eines Ihrer Audio-Pro-dukte, muss aber durch entsprechende Maßnahmenverhindert werden. Generell kann jedes an den Ver-stärker angeschlossene, ebenfalls netzbetriebeneund mit dem Schutzleiter des Stromnetzes verbunde-ne Gerät dieses Problem hervorrufen.

Dieses Phänomen wird erfahrungsgemäß entwederdurch den Antennenanschluss des Tuners bzw. Fern-sehers oder in Verbindung mit Personalcomputern,elektrostatischen Lautsprechern, Subwoofern, Platten-spielern oder Kopfhörerverstärkern hervorgerufen,WEITERE TIPPSsofern eine Audioverbindung zum Verstärker besteht. Eine weitere mögliche Quelle für Brummstörungenstellt die elektromagnetische Einstrahlung desNetzteiles anderer Geräte (z. B. Verstärker, Receiver,CD-Player, Tuner usw. ) auf das Tonabnehmersystemeines angeschlossenen Plattenspielers dar. SolcheFehlerursachen kann man leicht selbst ermitteln, in-dem man die Aufstellung des Plattenspielers gegen-über den anderen Geräten verändert. Das Massepotential aller Signale ist in fast jedemelektrischen Gerät an einem zentralen Punkt zusam-mengefasst. Dort finden sie genau einmal einegemeinsame Verbindung.

Sollte ein Schutzleiter vor-handen sein, hat er immer an einer strategisch gün-stigen Stelle eine unlösbare Verbindung mit demGehäuse und beide werden meist auch genau ein-mal am zentralen Massepunkt mit angeschlossen.

So wird auch die abschirmende Wirkung des Ge-häuses erzeugt. Manche Geräte besitzen einenMasse-Trennschalter (GND SWITCH) an der Ge-räterückseite. Wenn dieser eingeschaltet ist (sich inder Position „ON“ befindet), sind Schutzleiter undGehäuse gemeinsam vom Massepunkt abkoppelt. Dies kann helfen, das Netzbrummen zu beseitigen. Die Schutzleiterwirkung bleibt erhalten. Ist das Brummgeräusch durch eigene Versuche nicht zu.

FEHLERSUCHESymptom Mögliche Fehlerursache AbhilfeKeine Funktion nachDrücken des Tasters„POWER“Netzkabel nicht an eine betriebsbereiteSteckdose angeschlossen. Netzkabel nicht fest in die Steckdose und dieGerätebuchse gesteckt oder defekt. An einem der Anschlüsse „POWER CON-TROL“ an der Geräterückseite ist ein Kabeleingesteckt. In diesem Fall ist der Taster„POWER“ (1) ohne Funktion. Gerätesicherung oder Gerät ist defekt. Stellen Sie eine Verbindung zu einer funktio-nierenden Steckdose mit der geeignetenNetzspannung her. Prüfen Sie das Netzkabel, tauschen Sie esgegebenenfalls gegen ein geeignetes Kaltge-rätekabel aus und drücken Sie dessen Steckerfest in die Steckdose und auf der anderenSeite in die Netzbuchse des Gerätes. Entfernen Sie das „POWER CONTROL“-Kabel oder schalten Sie das Gerät ein, wel-ches das Einschaltsignal ausgibt. Kontaktieren Sie Ihren Fachhändler.

Das Gerät lässt sichnicht ausschaltenEin an den „POWER CONTROL“-Eingangangeschlossenes Gerät gibt das Schaltsignal(12V) aus. Schalten Sie das Gerät ab, welches für dasEin-/Ausschalten des Systems verantwortlichist (meist Vor- oder Vollverstärker). Ist dieFunktion der Einschaltsteuerung nichterwünscht, entfernen Sie alle Kabel von denAnschlüssen „POWER CONTROL“ (6). Kein Ton, obwohlGerät eingeschaltetund aktiv (LED (2)leuchtet)Das momentan am Vorverstärker eingestellteQuellgerät gibt kein Signal aus. Ausgang des Quellgerätes nicht oder falschbzw. nicht mit dem gewünschten Eingangs-anschluss des Vorverstärkers verbunden. Falscher Eingangskanal am Vorverstärkergewählt. Lautstärke am Vorverstärker zu niedrig einge-stellt. Der Vorverstärker ist stummgeschaltet (Mute-Funktion). Ausgang des Vorverstärkers nicht bzw. falschmit dem Eingangsanschluss des SP-997 ver-bunden.

Der Eingangsumschalter „XLR/RCA“ imAnschlussfeld „LINE IN“ ist falsch eingestellt. Die Lautsprecherkabel sind nicht richtig mitden Anschlussklemmen des SP-997 verbun-den oder defekt.

Starten Sie die Wiedergabe der angeschlos-senen Signalquelle. Korrigieren Sie den Anschluss derSignalquelle. Korrigieren Sie die Eingangswahl. Erhöhen Sie vorsichtig die Lautstärke. Deaktivieren Sie die Stummschaltung (Taste„MUTE“ des Vorverstärkers). Korrigieren Sie den Anschluss desVorverstärkers. Stellen Sie an diesem Umschalter den richti-gen Eingangsanschluss ein. Prüfen und befestigen Sie die Lautspre-cherkabel an den Klemmen des Verstärkers(5) und an den Lautsprecheranschlüssen. 16Vincent.

Vincent 17FEHLERSUCHESymptom Mögliche Fehlerursache AbhilfeSchlechte TonqualitätAnschlüsse der Kabelverbindungen sind lose,die Anschlüsse verschmutzt oder ein Kabeldefekt.Ein Plattenspieler wurde ohne zwischenge-schaltete Entzerrervorstufe (Phonovorstufe) aneinen der Hochpegeleingänge desVorverstärkers angeschlossen.Ein Gerät mit Hochpegelausgang (z.B. CD-Player) wurde an den Endstufeneingang„LINE IN“ (3) angeschlossen.Prüfen Sie die Audio-Anschlüsse.Schließen Sie eine Phonovorstufe an.Verwenden Sie Quellgeräte mitHochpegelausgängen nur an den Eingängendes Vorverstärkers.Tiefton- Brummen zu hörenSiehe Abschnitt „Netzbrummen“ im Kapitel„Weitere Tipps“.Siehe Abschnitt „Netzbrummen“ im Kapitel„Weitere Tipps“.

Vincent 19EingangsempfindlichkeitBegriff für die kleinste Eingangsspannung, die beimaximaler Lautstärkeeinstellung des Verstärkers diemaximale Ausgangsleistung bewirkt. Beispiele: 100mV bis 500 mV (Millivolt) bei Hochpegeleingängen,2 mV bis 5 mV am Phono-MM-Eingang oder 0,1 mVbis 0,5 mV am Phono-MC-Eingang. PegelEine Art der Darstellung jeder physikalischenGröße und ein gebräuchliches Maß für Signal-spannungen und Lautstärke. Wird in Dezibel (dB)angegeben. Als Spannungen „auf Line-Pegel“werden Signalspannungen unterhalb 1V bezeich-net, die als Musik-Signale für Verstärker-Eingängegeeignet sind. Eingänge des Verstärkers (in derRegel als Cinch-Buchse ausgeführt), die fürSignale des CD-Players, Kassettenrecorders, DVD-Players usw. vorgesehen sind, werden auch als„Line-Level-Eingänge“ bezeichnet.

RCA / CinchRCA ist die amerikanische Bezeichnung für diekoaxialen Cinch-Steckverbindungen als Abkür-zung für „Radio Corporation of America“, denNamen einer US-amerikanischen Firma. SowohlStecker als auch verwendete Kabel bestehen auseinem stabförmigen Innenleiter und einem zylin-derhüllenförmigen Außenleiter. Damit lässt sichein Mono-Audiosignal oder ein Videosignal über-tragen. Im Vergleich mit der XLR-Steckverbindungwird diese Verbindungsart auch „unsymmetrischeSignalverbindung“ („unbalanced“) genannt. XLRAuch: „symmetrische Verbindung“ oder „Balanced“. Eine Steckverbindung für Audiogeräte. Sie ist rund,hat einen Durchmesser von etwa 1,5 cm und besitztmeist drei Kontaktstifte. XLR ist eine alternativeVerbindung zu Cinch für NF-Signale im professionel-len Audiobereich.

Ihr Vorteil ist die zusätzliche Über-tragungsmöglichkeit desselben Signals mit negati-vem Spannungshub (deswegen drei Anschluss-Stifte), so dass bei entsprechender Signalaufberei-tung im empfangenden Gerät die auf dem Signal-weg durchs Kabel eingestreuten elektromagneti-schen Störungen beseitigt werden können.
