Quick Reference Install Guide
3108V Security System

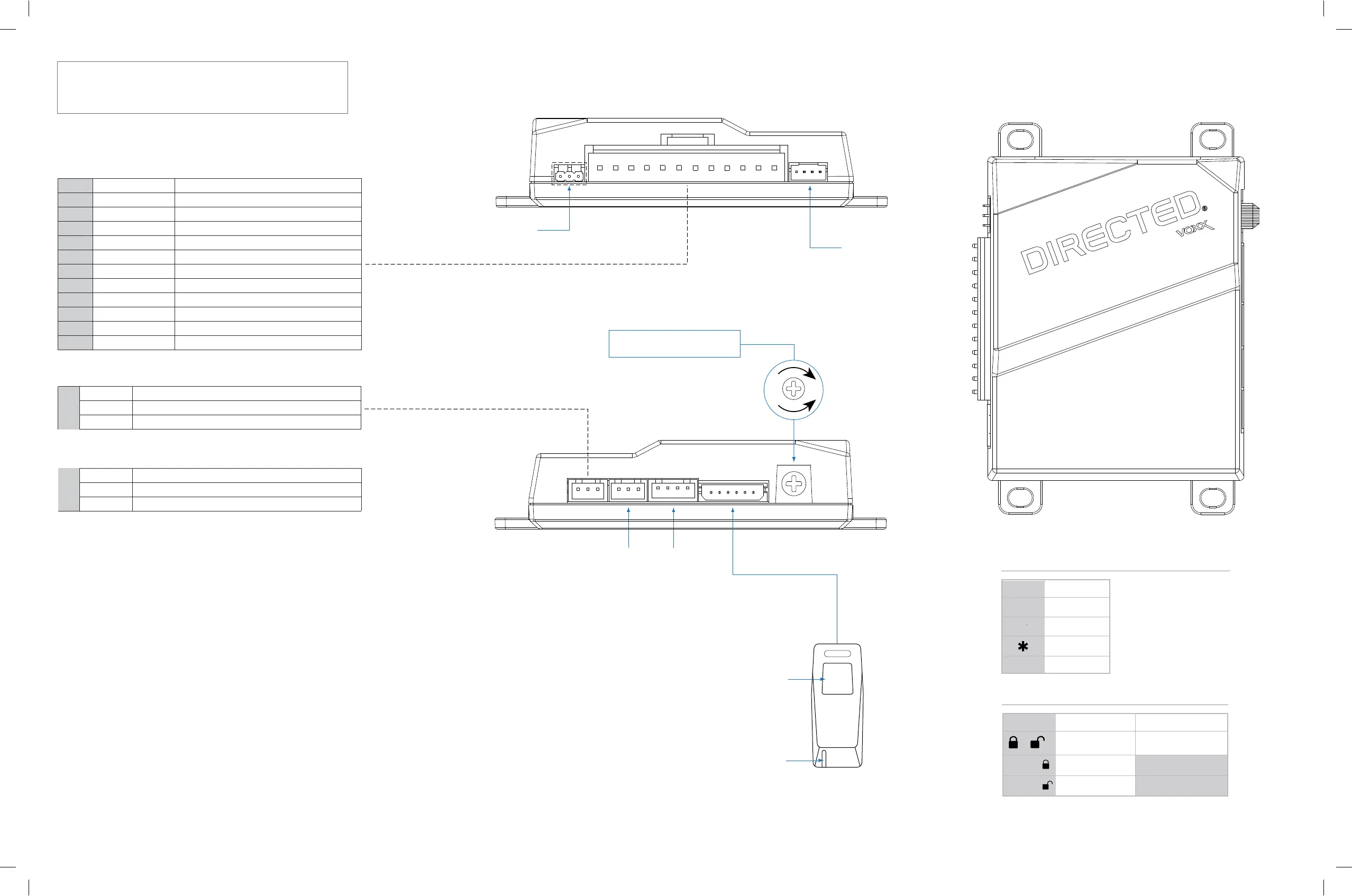

Wiring Connections
Primary Harness, White 12-pin connector
1 RED/WHITE (-) 200mA TRUNK / AUX 1 OUTPUT (Channel 2)
2
RED (+)12V CONSTANT - 15A FUSED (Main power input)
3
BROWN ˜+° SIREN/HORN OUTPUT
4
YELLOW ˜+° IGNITION INPUT ˜See Pre-Wired Starter Kill Relay)
5
BLACK ˜˛° CHASSIS GROUND
6
VIOLET ˜+° DOOR TRIGGER INPUT
7
BLUE ˜˛° INSTANT TRIGGER INPUT
8
GREEN ˜˛° DOOR TRIGGER INPUT
9
BLACK/WHITE
(-) DOME LIGHT OUTPUT
10
WHITE/BLUE (-) 200mA AUX 2 OUTPUT (Channel 3)
11
WHITE (-)/(+) SELECTABLE PARKING LIGHT OUTPUT - 10A FUSED
12
ORANGE (-) 500mA GROUND WHEN ARMED OUTPUT
Parking Light
Polarity Jumper (-/+)
Sensor Port
Shock Sensor Adjustment
Clockwise = More Sensitive
Counterclockwise = Less Sensitive
Door Lock, 3-pin connector
1
BLUE
200mA ˜˛° UNLOCK OUTPUT / ˜+° LOCK OUTPUT
2
EMPTY NOT USED
3
GREEN
200mA ˜˛° LOCK OUTPUT / ˜+° UNLOCK OUTPUT
Pre-Wired Starter Kill Relay
86 YELLOW ˜+° IGNITION INPUT
30 GREEN
STARTER ISOLATION - KEY SIDE
87a
BLACK
STARTER ISOLATION - CAR SIDE
D2D Port
(For external interface module)
SMARTSTART PRO / DirectLoader
Control Center
Button
LED
Important: NEVER connect low current outputs directly to a motor or high
current circuit WITHOUT a relay.
Basic Remote Functions
Button Function
ARM
DISARM
PANIC
AUX
TRUNK / AUX
Advanced Remote Functions
Button
AUX 2
(PRESS Together)
AUX 2 - VALIDITY
(HOLD Together)
AUX
Then
SILENT DISARM
+
Press Function Hold Function
SILENT ARM
AUX
Then
