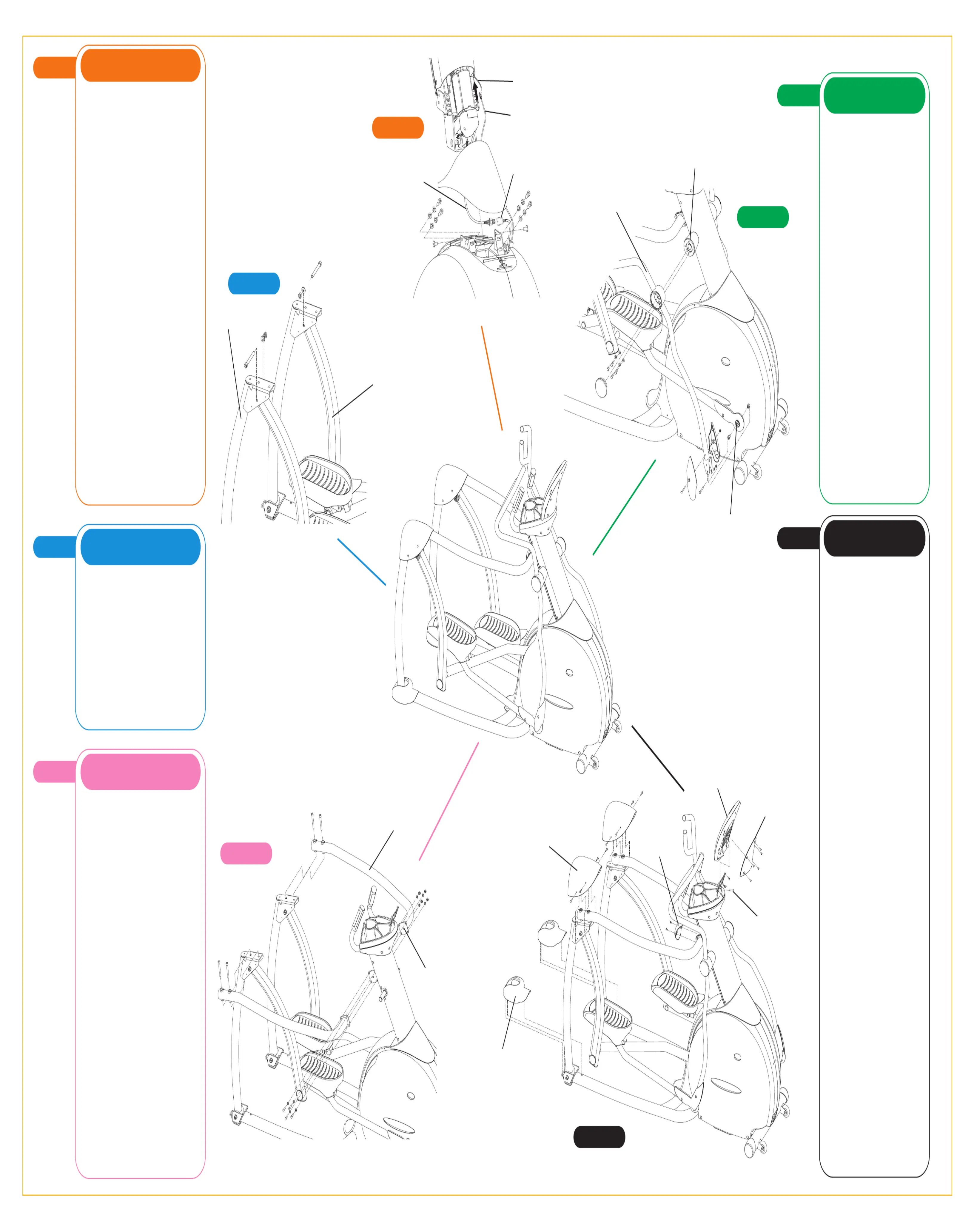

Seite 1/2
5
SCHRITT
Aufhängerarm
2
SCHRITT
BLAUE TÜTE
3
SCHRITT
HINWEIS: Für diesen Aufbauschritt ist es ratsam,
sich von einer zweiten Person helfen zu lassen.
•
Legen Sie den linken V
erbindungsar
m über die
Halterung des linken Steigungsar
ms und
verbinden Sie die zwei Stücke mit 2
Kopfschrauben (M10x65 mm). V
er
wenden Sie
den 8 mm Inbusschlüssel und ziehen Sie die
Schrauben mit ein paar Umdrehungen leicht fest.
• Stecken Sie den Stift des Verbindungsarms in
das Loch der Halterung an dem Konsolenmast.
• Wiederholen Sie diese Schritte auf der rech-
ten Seite.
• Nachdem Sie beide Stifte in die Halterung
eingefügt haben, müssen Sie die beiden
Verbindungsarme vorsichtig anheben und die
Schraublöcher der Verbindungsarme mit den
Schraublöcher
n der Halterung abgleichen.
Stecken Sie 4 Kopfschrauben (M8x30 mm) mit
4 Unterlegenscheiben (8.2x13x1.4T) in die
dafür vorgesehenen Löcher. Befestigen Sie jede
Schraube mit einer Unterlegscheibe
(8.2x13x1.4T) und einer Mutter (M8). Ziehen
Sie alles mit dem 6 mm Inbusschlüssel und dem
13 mm Schraubenschlüssel fest.
• Ziehen Sie nun die oben genannten
Kopfschrauben (M10x65 mm), die den
V
erbindungsarm mit dem Steigungsarm
verbinden, vollständig fest. Verwenden Sie hier-
für den 8 mm Inbusschlüssel.
PINKE TÜTE
1
SCHRITT
HINWEIS: Für diesen Aufbauschritt ist es ratsam,
sich von einer zweiten Person helfen zu lassen.
• Stecken Sie die Konsolenmastabdeckung auf
den Konsolenmast.
• Lokalisieren Sie in der Öffnung des
Hauptrahmens das Datenkabel und den
A
nschluss für den Steigungsmotor. Vergewissern
Sie sich, dass sie aus der Öffnung heraus-
schauen, damit sie schnell und einfach
angeschlossen werden können, wenn der
Konsolenmast eingeführt wird.
• Stecken Sie den Konsolenmast in den
Konsolenmastschaft. Befestigen Sie die vordere
Seite des Konsolenmasts mit 4 Kopfschrauben
(M8x20 mm), 4 Federringscheiben (M8) und 4
Unterlegscheiben (8.2x16x1.4T) an dem
Konsolenmastschaft. Ziehen Sie alles mit dem
6 mm Inbusschlüssel fest. Befestigen Sie die
Seiten des Konsolenmasts mit je 1
F
lachkopfschraube (M8x12 mm) an den
Konsolenmastschaft. Ziehen Sie alles mit dem 5
mm Inbusschlüssel fest.
• Stecken Sie das Kabel des Steigungsmotors in
den dafür vorgesehenen Anschluss in der
Rahmenhalterung.
• Lokalisieren Sie das Konsolenkabel unten an
der Basis Öffnung. Das Konsolenkabel wird mit
Hilfe des Führungsdrahtes nach oben durch den
Konsolenmast gezogen.
• Schieben Sie die Abdeckung über den Rahmen
nach unten, bis er einrastet.
ORANGE TÜTE
Steigungsarm
V
erbindungsarm
Stift des
Verbindungsarms
Rotationsgehäuse
A
rmstange
Halterung des
V
erbindungarms
Hintere
Rahmenabdeckung
Abdeckungen des
Steigungsarms
Abdeckung der
Steigungshalterung
Konsole
K
D
atenkabel
Führungsdraht
Steigungsmotorkabel
A
nschluss des
Steigungsmotors
Erd
•
Heben Sie den linken Steigungsar
m an und
stecken Sie den Träger des Aufhängerarms in die
Halterung des Steigungsarms. Stecken Sie von
außen eine Sechskantschraube (M12x95 mm)
durch die Halterung und den Aufhängerar
m.
Befestigen Sie alles mit einer Federringscheibe
(M12) und einer Mutter (M12). Ziehen Sie alles mit
zwei 19 mm Schraubenschlüsseln fest.
Vergewissern Sie sich, dass die Schrauben richtig
fest angezogen werden.
• Wiederholen Sie diesen Schritt auf der anderen
Seite.
3
SCHRITT
2
SCHRITT
1
S
CHRITT
S
CH
Produktspezifikationen
