Data-Strip No. 30
Lies die bedienungsanleitung für WEICON Data-Strip No. 30 (1 Seiten) kostenlos online; sie gehört zur Kategorie Nicht kategorisiert. Dieses Handbuch wurde von 25 Personen als hilfreich bewertet und erhielt im Schnitt 4.4 Sterne aus 13 Bewertungen. Hast du eine Frage zu WEICON Data-Strip No. 30 oder möchtest du andere Nutzer dieses Produkts befragen? Stelle eine Frage

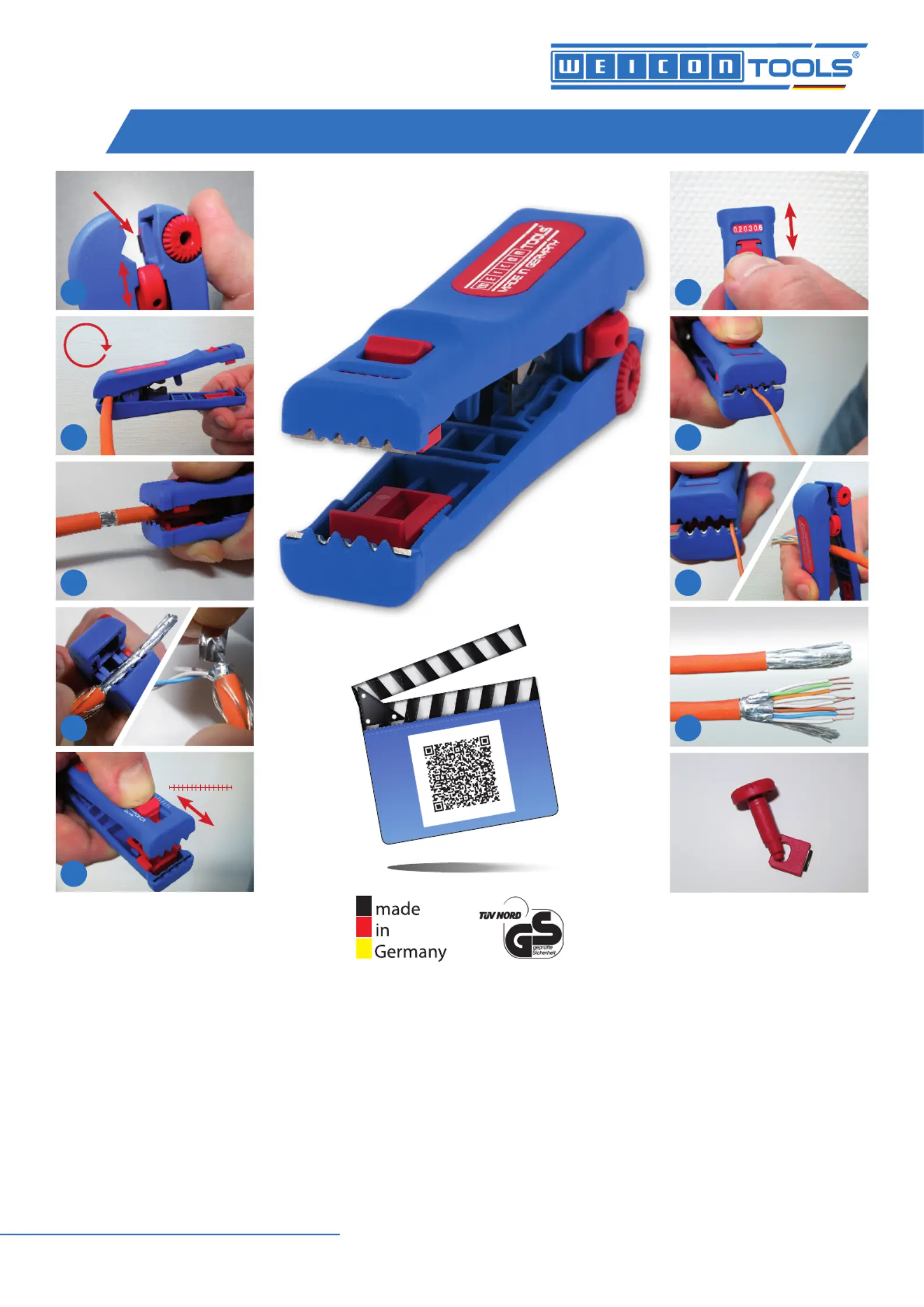

Seite 1/1
3.5 - 14 mm
1. Open the locking. Inner blade can be adjusted by turning the small
wheel, for different thicknesses of 0.2 – 1.4 mm
Put the cable (Ø 4- 10 mm) between the blade and 2.
turn the stripper 2-3 times around the cable
Pull off the outer isolation3.
4. Adjust the turning wheel again. Put the stripped cable in and make a
small cut in the screen film by turning the stripper 2-3 times around
Adjust the length cut from 3.5 – 14 mm, in steps of 1.5 mm5.
6. Adjust the working range according to cable size, Ø 0.2 - 0.8 mm
7. Strip the wire
Cut the wire. Side-cutter for massive cables of8.
max. Ø 2 mm; Data-cable of max. Ø 8 mm
9. Cable examples: Control wire LIYCY, Data cable Cat.7 (TN 7000-1)
Cat.5 (see picture) , Patch cable, fire detector cable BMK-JY(ST)Y
Telephone JY(ST)Y / A-2YF(L)2Y, bus network cable EIB-Y(ST)Y
Data-Strip No. 30
WEICON GmbH & Co. KG
Königsberger Str.255
DE-48157 Münster
Tel. +49 (0) 251-93 22-0
Hinweis: Das Arbeiten mit diesem Werkzeug ist nur an potentialfreien,
nicht unter Spannung stehenden Kabeln und Leitungen zulässig.
Advice: Working with WEICON Stripping tools is only permitted with
potential free wires and conductors.
1. Arretierung öffnen. Innenmesser über Stellrad einstellbar, für
unterschiedliche Isolationsstärken 0,2 – 1,4 mm.
Kabel einlegen Ø 4 – 10 mm.2.
Entmantler 2 bis 3 mal um das Kabel drehen
Außenmantel entfernen3.
4. Innenmesser erneut einstellen. Abisoliertes Kabel einlegen, ca. 2-3 x
um die verschirmten Litzen drehen und so die Abschirmung anritzen
Längenanschlag einstellen von 3,5 – 14 mm in 1,5 mm Schritten5.
Arbeitsbereich entsprechend Kabel einstellen, Ø 0,2 – 0,8 mm6.
7. Litze entmanteln
Litze einkürzen. Anwendung Seitenschneider massiv max. Ø 2 mm8.
Steuerleitung max. Ø 8 mm
9. Hier einige Beispiele an Kabeltypen: Steuerleitung LIYCY,
Datenkabel Kat.7 (TN 7000-1) Kat.5, Patchkabel, Brandmelder
BMK-JY(ST)Y Telefon JY(ST)Y / A-2YF(L)2Y, Bus-Leitung EIB-Y(ST)Y
2
3
5
Ø 4 - 10 mm
1
4
2-3 x
Ø 0.2 - 0.8 mm
6
7
8
Video
www.weicon-tools.com
Bsp./e.g.:
MNP-Kabel/Cabel KAT.7 900MHZ
9
Innenmesser als Ersatzteil erhältlich /
Inner blade spare part:
Art.-No. 52953030
Produktspezifikationen
| Marke: | WEICON |
| Kategorie: | Nicht kategorisiert |
| Modell: | Data-Strip No. 30 |
