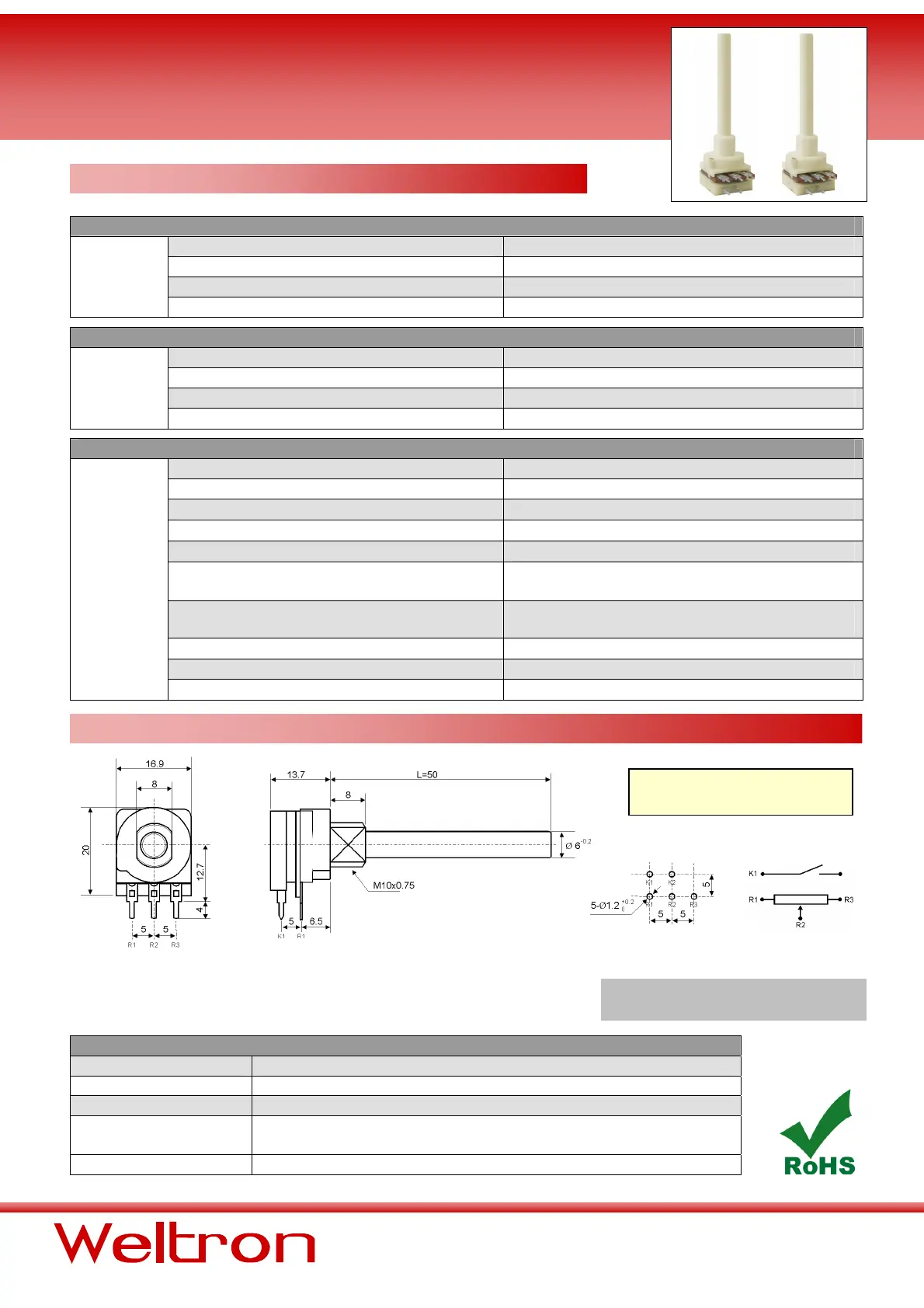

Weltron Elektronik GmbH Version:.05.08.2009DS No: 2/ 1.1
Sommerauer Str. 11 Phone: +49 (0) 98 52/ 67 27-0 E-Mail: info@weltron.de
91555 Feuchtwangen Fax: +49 (0) 98 52/ 67 27-67 Internet: www.weltron.de
WCIP162KCIP-08-50F1
Rotary Potentiometer 16mm Singles
Carbon / With Rotary Switch / Rotation Angle: 300°
CHARACT
ERISTICS
MECHANICAL CHARACTERISTICS
Rotation Angle 300° ±5° (including Switching Angle)
Operation Torque 0.4 ~ 1.5 Ncm
(Low Torque)
Permissible Torque At End Stop 100 Ncm max
Mechanical Life 50.000 cycles
ROTARY SWITCH CHARACTERISTICS
Switching Angle 30° ±5°
Operation Torque 0.5 ~ 2.9 Ncm
Switch Rating 4A 250VAC
Type 1-pole (SPST)
ELECTRICAL CHARACTERISTICS
Temperature Range -20°C ~ +70°C
Rated Power 0.2W lin / 0.05W non lin
Max. Operation Voltage 250VDC lin / 125VDC non lin
Resistance Range
100Ω to 5MΩ
Resistance Tolerance
±20% (≥1MΩ= ±30%) / ±10% upon request
Resistance Law
LIN (linear)
– marking code „B“ (e.g. B10K)
LOG (pos log) – marking code „A“ (e.g. A10K)
Residual Resistance
10KΩ≥R = 10Ω max / 250KΩ>R>10KΩ = 20Ω max
R≥250KΩ = 0.1%R max
Insulation Resistance
≥ 100MΩ at 500VDC
Electrical Life 30.000 cycles (10~17 times/minute)
Soldering
T≤260°C t≤3s
OUTLINE
DRAWING
(
Unit = mm / Scale = 1:1
)
Terminals:
端终
3xR = Soldering Pin
焊钉
2xK = Soldering Pin
焊钉
Gekürzte Achse auf Wunsch
kurzfristig lieferbar !!
Passende Mutter und Beilagscheibe
sind im Lieferumfang enthalten.
MATERIALS & HOW TO ORDER
HousingPlastic
Bush Plastic / M10x0.75mm / Length: 8mm / Type KC
Spindle Plastic / Diameter = 6mm / Length = 50mm / Type F1
Material
All plastic parts are made of granulate material: ULTRADUR
B4300 G4 UNCOLORED (natural) / PBT-GF20 manufacturer BASF
Ordering example WCIP162KCIP-08-50F1-10K-20%-LIN
®
