CHANDELIER MOUNTING AND WIRING INSTRUCTIONS
NOTE: Underwriters Laboratories (UL) does not require all fixtures to have ground wires. These fixtures
meet all UL specifications.
1. Turn off power at circuit box to avoid possible electric shock.
2. Thread mounting screws (A) into the cross bar (B).
3. Secure cross bar (B) to outlet box (C) with outlet box screws (D) (if applicable) (see fig. 1).
4. Affix the loop 1 (I) to the canopy (F) by hex nut (K) and star washer (J).
5. Thread stem (L) onto fixture.
6. Thread fixture cap (E) and loop 2 (I) onto stem (L), (carefully twist fixture cap (E) and loop 2 (I) to
stem (L), do not twist or kink wires)
7. Open one link on bottom end of chain (H). Attach to fixture loop 2 (I). Securely close link on chain (H).
8. Lace wires up through every other link on chain (H) then through canopy loop 1 (I), canopy (F) and
nipple (G).
9. Open one link on top end of chain (H). Attach to canopy loop 1 (I) and canopy (F). Securely close
link on chain (H).
10. Identify color coding of fixture wires (see fig. 3).
11. Connect the smooth wire with marking printed or molded from the fixture with the black wire
from outlet box (C) by wire connector (N), and wrap the wire connector (N) with electrical tape for
a more secure connection.
12. Connect the ribbed wire from the fixture with the white wire from the outlet box (C) by wire
connector (N), and wrap the wire connector (N) with electrical tape for a more secure connection.
13. Partially thread green grounding screw (O) into side hole (P) on cross bar (B).
14. Wrap grounding wire from fixture around green grounding screw (O) leaving enough excess
wire, then connect the excess grounding wire from the fixture with the grounding wire from outlet
box (C) by wire connector (N) (if applicable), then wrap the wire connector (N) with electrical tape
for a more secure connection.
15. Tighten green grounding screw (O). Do not over tighten.
16. Tuck wires inside outlet box (C).
17. Raise canopy (F) to ceiling over mounting screws (A).
18. Secure into place with cap nuts (Q).
SEMI-FLUSH MOUNTING AND WIRING INSTRUCTIONS
NOTE: Underwriters Laboratories (UL) does not require all fixtures to have ground wires. These fixtures
meet all UL specifications.
1. Turn off power at circuit box to avoid possible electric shock.
2. Thread mounting screws (A) into the cross bar (B).
3. Secure cross bar (B) to outlet box (C) with outlet box screws (D) (if applicable) (see fig. 2).
4. Thread stem (L) onto fixture.
5. Remove the loop 2 (I) from fixture cap (E).
6. Affix the canopy (F) to the fixture cap (E) by hex nut (K) and star washer (J).
7. Thread fixture cap (E) and canopy (F) onto stem (L), (carefully twist fixture cap and canopy to stem,
do not twist or kink wires)
8. Identify color coding of fixture wires (see fig. 3).
9. Connect the smooth wire with marking printed or molded from the fixture with the black wire
from outlet box (C) by wire connector (N), and wrap the wire connector (N) with electrical tape for
a more secure connection.
10. Connect the ribbed wire from the fixture with the white wire from the outlet box (C) by wire
connector (N), and wrap the wire connector (N) with electrical tape for a more secure connection.
11. Partially thread green grounding screw (O) into side hole (P) on cross bar (B).
12. Wrap grounding wire from fixture around green grounding screw (O) leaving enough excess wire,
then connect the excess grounding wire from the fixture with the grounding wire from outlet
box (C) by wire connector (N) (if applicable), then wrap the wire connector (N) with electrical tape
for a more secure connection.
13. Tighten green grounding screw (O). Do not over tighten.
14. Tuck wires inside outlet box (C).
15. Raise canopy (F) to ceiling over mounting screws (A).
16. Secure into place with cap nuts (Q).
FIXTURE ASSEMBLY INSTRUCTIONS
Warning: This fixture is for indoor use only.
1. Install lamp(s). Do not exceed recommended wattage.
2. Turn power back on at circuit box.
FIXTURE ASSEMBLY INSTRUCTIONS
Warning: This fixture is for indoor use only.
1. Install lamp(s). Do not exceed recommended wattage.
2. Turn power back on at circuit box.
Westinghouse Lighting, Philadelphia, PA 19154-1029, U.S.A. www.westinghouselighting.com
, WESTINGHOUSE, and INNOVATION YOU CAN BE SURE OF are trademarks of Westinghouse Electric Corporation.
Used under license by Westinghouse Lighting. All rights reserved. Made in China
WARNING
Turn off electricity to the mounting site before beginning installation.
Mounting instructions must be followed exactly as shown for the fixture to be safely supported.
CLEANING AND CARE
To clean, wipe fixture with soft cloth. Clean glass with mild soap. Spray from chemical cleaners can
discolor the finish of fixture. Do not use scouring pads, powders, steel wool or abrasive paper to
clean this fixture.
ORDERING PARTS
Keep this manual for future reference, and in case replacement parts are needed. Available parts can
be ordered from place of purchase. Use exact wording from diagrams when ordering parts.
FIGURE 2.
FIXTURE
WIRES:
Smooth
HOUSE
WIRES:
Black
(Hot)
HOUSE
WIRES:
White
(Neutral)
HOUSE
WIRES:
Bare
Copper
(Ground)
FIXTURE
WIRES:
Bare
Copper
(Ground)
FIXTURE
WIRES:
Ribbed
FIGURE 3.
*NOT SUPPLIED
Line art shown may not exactly match the
fixture enclosed. However, the installation
instructions do apply to this fixture.

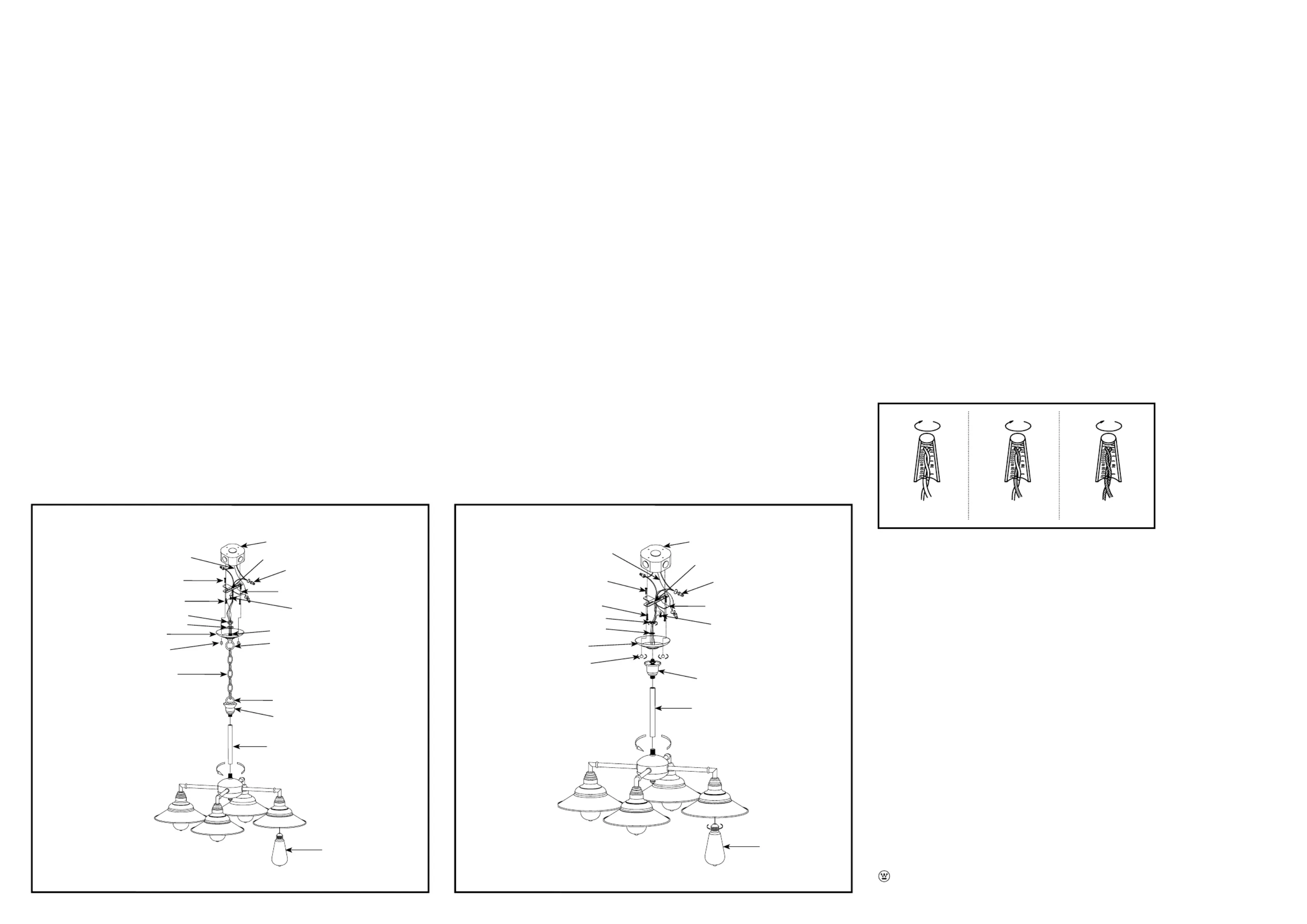

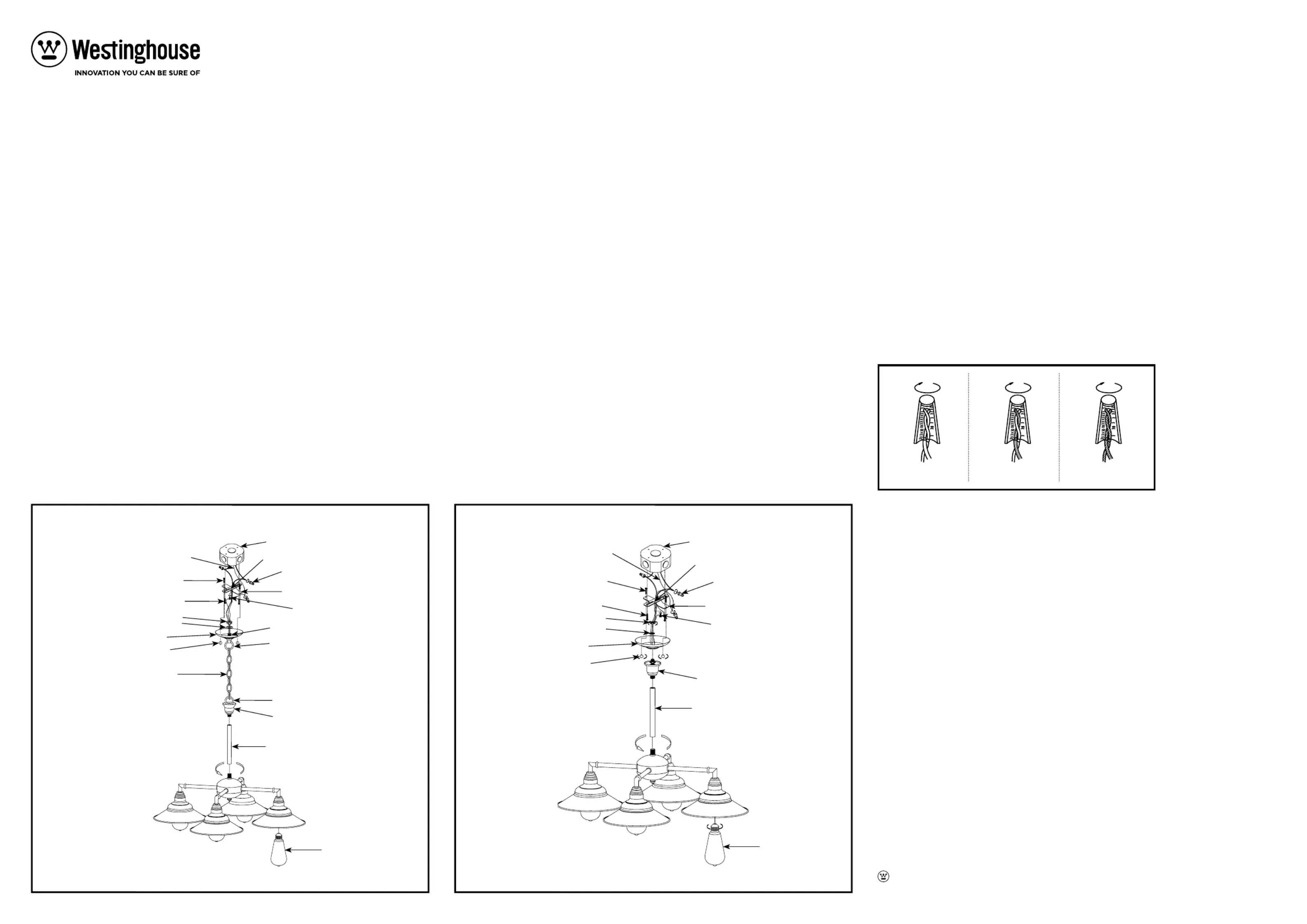

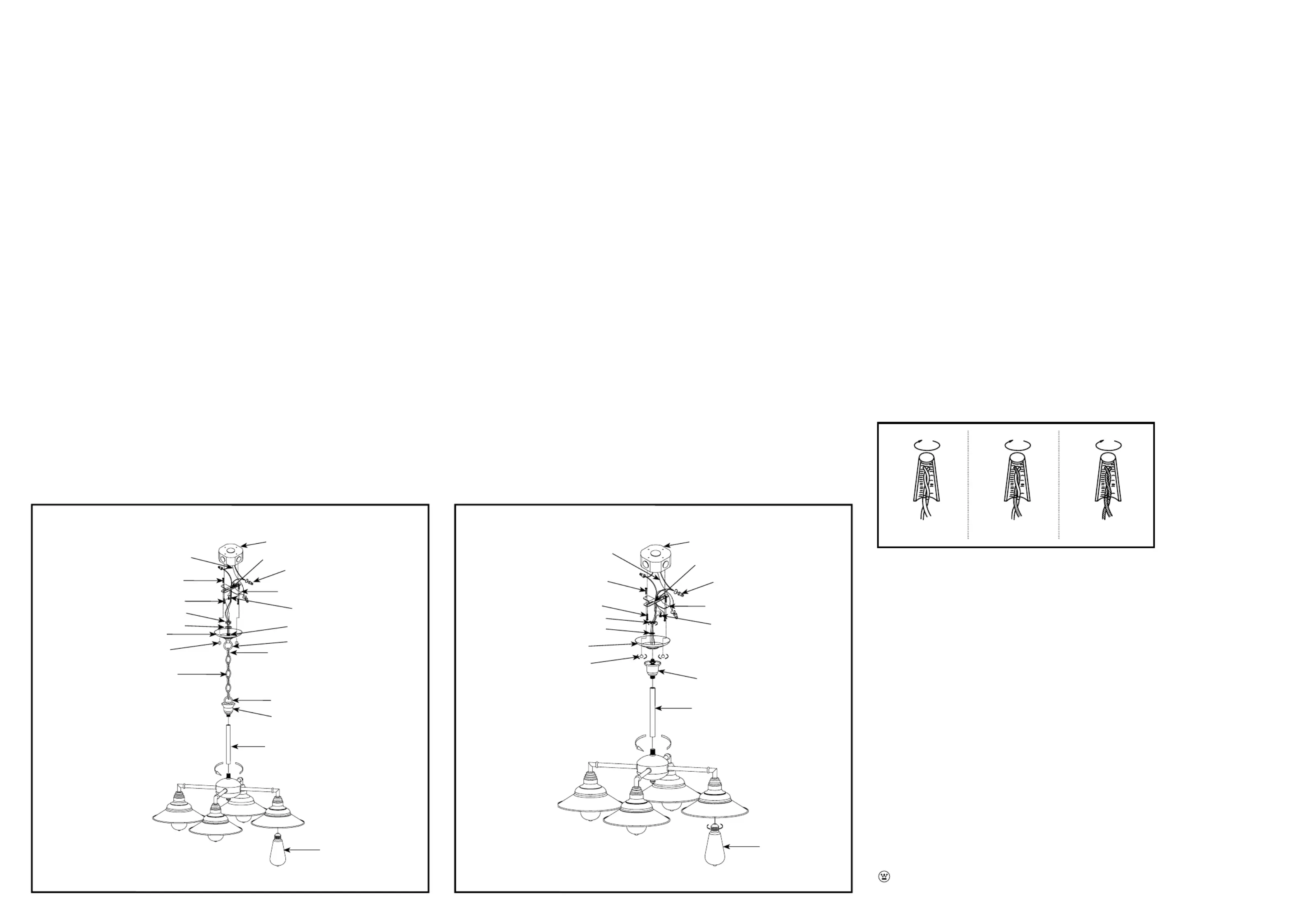

FIGURE 1.
For Chandelier Mounting Option
*GROUND
WIRE
*LAMP
WIRE
CONNECTORS (N)
SIDE HOLE (P)
STAR WASHER (J)
HEX NUT (K)
GREEN
GROUNDING
SCREW (O)
LOOP 1 (I)
NIPPLE (G)
LOOP 2 (I)
FIXTURE CAP (E)
STEM (L)
CAP NUTS (Q)
CANOPY (F)
CHAIN (H)
CROSS BAR (B)
MOUNTING
SCREWS (A)
*OUTLET BOX
SCREWS (D)
*OUTLET
BOX (C)
FIXTURE CAP (E)
*NOT SUPPLIED
Line art shown may not exactly match the
fixture enclosed. However, the installation
instructions do apply to this fixture.
FIGURE 2.
For Semi-flush Mounting Option
*GROUND
WIRE
*LAMP
WIRE
CONNECTORS (N)
SIDE HOLE (P)
STAR WASHER (X)
HEX NUT (K)
GREEN
GROUNDING
SCREW (O)
STEM (L)
CAP NUTS (Q)
CANOPY (F)
CROSS BAR (B)
MOUNTING
SCREWS (A)
*OUTLET BOX
SCREWS (D)
*OUTLET
BOX (C)
W-481
042820
ASSEMBLY INSTRUCTIONS FOR INDOOR LIGHTING FIXTURE
Congratulations on your Westinghouse purchase. This fixture has been designed to give you many
years of beauty and service. For questions and comments, please visit www.westinghouselighting.
com/contact-us.
NOTE: Carefully unpack fixture and parts. Make sure all parts are included before discarding any pack-
ing materials (see figure 1).
Owner’s Manual
Indoor Lighting Fixture
Installation Instructions
Fixture Warranty
This Westinghouse lighting fixture is warranted against defects in material and workmanship for a period
of five years from purchase date. This warranty is in lieu of all other warranties expressed or implied.
This warranty does not cover acts of nature such as lightening damage, or corrosion and discoloration
of components, nor does it cover damages caused through abuse, improver installation, surges in
electric current, or acts of third parties.
This warranty does not cover the costs of removing and re-installing the lighting fixture.
If this product fails for any reason covered by this warranty, please contact us at www.westinghouse-
lighting.com/contact-us.
WARNING:
ELECTRICAL SHOCK CAN RESULT IN SERIOUS INJURY.
Read and follow instructions exactly as shown. If instructions are unclear, do not proceed.
Contact a qualified electrician. Read all instructions before beginning. Proper wiring is essen-
tial for safe operation of this fixture. When cutting or drilling into walls or ceilings, do not dam-
age electrical wiring, gas lines, or water lines. If any of the fixture or wiring components are
damaged, do not install fixture. Return to place of purchase.
For fixtures provided with 75° C or 90° C supply wire warning only. (These warnings are provid-
ed on the U.L. label and on the fixture carton.) Risk of fire. Most dwellings built before 1985
have supply wires rated 60° C. Consult a qualified electrician before installing.
FIXATION SEMI-ENCASTRÉE ET INSTRUCTIONS DE CÂBLAGE
NOTA : Underwriters Laboratories (UL) n’exige pas que tous les appareils d’éclairage comportent des
fils de mise à la terre. Ces appareils satisfont cependant à toutes les spécifications UL.
1. Mettez l’interrupteur de la boîte de fusibles à « OFF » afin d’éviter le risque d’électrocution.
2. Vissez les vis de montage (A) dans la barre transversale (B).
3. Attachez la barre de fixation (A) à la boîte de sortie de courant (B) à l’aide des vis de la boîte de
sortie de courant (C) (le cas échéant) (voir fig. 2).
4. Filetez la tige (L) dans l’appareil d’éclairage.
5. Retirez la boucle 2 (I) du capuchon de l’appareil d’éclairage (E).
6. Fixez le plafonnier (F) au capuchon de l’appareil d’éclairage (E) avec l’écrou hexagonal (K) et la
rondelle éventail (J).
7. Filetez le capuchon de l’appareil d’éclairage (E) et le plafonnier (F) à la tige (L); (vissez avec
précaution le capuchon de l’appareil d’éclairage et le plafonnier à la tige, assurez-vous de ne pas
tordre ou plier les fils).
8. Identifiez la couleur des fils de votre appareil d’éclairage (voir fig. 3).
9. Connectez le fil lisse, avec repérage imprimé ou gravé, de l’appareil d’éclairage au fil noir de la boîte
de sortie près du capuchon de connexion (Q); puis, pour une connexion plus sécuritaire, enveloppez
le capuchon de connexion (Q) avec du ruban isolant.
10. Connectez le fil nervuré de l’appareil d’éclairage au fil blanc de la boîte de sortie près du capuchon
de connexion (Q); puis, pour une connexion plus sécuritaire, enveloppez le capuchon de
connexion (Q) avec du ruban isolant.
11. Vissez en partie la vis verte de mise à la terre (R) dans le trou latéral (S) se trouvant sur la barre de
fixation (A).
12. Enveloppez le fil de mise à la terre de l’appareil d’éclairage autour de la tige verte de la vis de mise
à la terre (R) tout en laissant suffisamment de fil; puis connectez l’excès de fil de mise à la terre de
l’appareil d’éclairage avec le fil de mise à la terre de la boîte de sortie près du capuchon de
connexion (Q) (le cas échéant); puis, pour une connexion plus sécuritaire, enveloppez le capuchon
de connexion (Q) avec du ruban isolant.
13. Serrez la vis verte de mise à la terre (R). Ne serrez pas outre mesure.
14. Enfouissez les fils dans la boîte de sortie de courant (B).
15. Soulevez le plafonnier (F) au plafond et par-dessus les vis de montage (A).
16. Fixez bien en place à l’aide des écrous capuchons (I).
Westinghouse Lighting, Philadelphia, PA 19154-1029, U.S.A. www.westinghouselighting.com
, WESTINGHOUSE, and INNOVATION YOU CAN BE SURE OF are trademarks of Westinghouse Electric Corporation.
Used under license by Westinghouse Lighting. All rights reserved. Made in China
INSTRUCTIONS D’ASSEMBLAGE DE L’APPAREIL D’ÉCLAIRAGE
Mise en Garde: À utiliser à l’intérieur seulement.
1. Installez la (les) ampoule(s). Ne dépassez pas le wattage recommandé.
2. Remettez l’interrupteur de la boîte de fusibles à « ON ».
INSTRUCTIONS D’ASSEMBLAGE DE L’APPAREIL D’ÉCLAIRAGE
Mise en Garde: À utiliser à l’intérieur seulement.
1. Installez la (les) ampoule(s). Ne dépassez pas le wattage recommandé.
2. Remettez l’interrupteur de la boîte de fusibles à « ON ».
MONTAGE DU LUSTRE ET INSTRUCTIONS DE CÂBLAGE
NOTA : Underwriters Laboratories (UL) n’exige pas que tous les appareils d’éclairage comportent des
fils de mise à la terre. Ces appareils satisfont cependant à toutes les spécifications UL.
1. Mettez l’interrupteur de la boîte de fusibles à « OFF » afin d’éviter le risque d’électrocution.
2. Vissez les vis de montage (A) dans la barre transversale (B).
3. Attachez la barre de fixation (A) à la boîte de sortie de courant (B) à l’aide des vis de la boîte de
sortie de courant (C) (le cas échéant) (voir fig. 1).
4. Fixez la boucle 1 (I) au plafonnier (F) avec l’écrou hexagonal (K) et la rondelle éventail (J).
5. Filetez la tige (L) dans l’appareil d’éclairage.
6. Filetez le capuchon de l’appareil d’éclairage (E) et la boucle 2 (I) à la tige (L); (vissez avec précaution
le capuchon de l’appareil d’éclairage (E) et la boucle 2 (I) à la tige (L), assurez-vous de ne pas tordre
ou plier les fils).
7. Ouvrez un maillon à l’extrémité inférieure de la chaîne (H). Attachez à la boucle 2 (I) de l’ap pareil
d’éclairage. Fermez bien le maillon de la chaîne (H).
8. Maillez les fils à chaque deux maillons de la chaîne (H) d’abord et faites-les passer par la boucle 1 (I)
de l’appareil d’éclairage, le chapeau (H) et le manchon fileté (G) ensuite.
9. Ouvrez un maillon à l’extrémité supérieure de la chaîne (H). Attachez à la boucle 1 (I) du chapeau (F).
Fermez bien le maillon de la chaîne (H).
10. Identifiez la couleur des fils de votre appareil d’éclairage (voir fig. 3).
11. Connectez le fil lisse, avec repérage imprimé ou gravé, de l’appareil d’éclairage au fil noir de la boîte
de sortie près du capuchon de connexion (Q); puis, pour une connexion plus sécuritaire, enveloppez
le capuchon de connexion (Q) avec du ruban isolant.
12. Connectez le fil nervuré de l’appareil d’éclairage au fil blanc de la boîte de sortie près du capuchon
de connexion (Q); puis, pour une connexion plus sécuritaire, enveloppez le capuchon de
connexion (Q) avec du ruban isolant.
13. Vissez en partie la vis verte de mise à la terre (R) dans le trou latéral (S) se trouvant sur la barre de
fixation (A).
14. Enveloppez le fil de mise à la terre de l’appareil d’éclairage autour de la tige verte de la vis de mise
à la terre (R) tout en laissant suffisamment de fil; puis connectez l’excès de fil de mise à la terre de
l’appareil d’éclairage avec le fil de mise à la terre de la boîte de sortie près du capuchon de
connexion (Q) (le cas échéant); puis, pour une connexion plus sécuritaire, enveloppez le capuchon
de connexion (Q) avec du ruban isolant.
15. Serrez la vis verte de mise à la terre (R). Ne serrez pas outre mesure.
16. Enfouissez les fils dans la boîte de sortie de courant (B).
17. Soulevez le plafonnier (F) au plafond et par-dessus les vis de montage (A).
18. Fixez bien en place à l’aide des écrous capuchons (I).
*FIL DE MISE
A LA TERRE
CONNECTEURS
DE FIL (N)
TROU LATERAL (P)
RONDELLE ETOILEE (X)
L’ECROU HEXAGONAL (K)
VIS DE MISE
A LA TERRE
(VERTE) (O)
ECROUS
CAPUCHONS (Q)
CHAPEAU (F)
RACCORD (H)
BARRE DE
FIXATION (B)
VIS DE
FIXATION (A)
*VIS DE LA BOITE DE
SORTIE DE COURANT (D)
*BOITE DE SORTIE
DE COURANT (C)
*NON FOURNI
Il est possible que le dessin illustré ici ne
soit pas la reproduction exacte de l’appareil
d’éclairage contenu dans la boîte.
Les instructions d’installation demeurent
cependant valables.
FIGURE 1.
Pour L’option de Montage de Lustre
*AMPOULE
BOUCLE 1 (I)
MANCHON FILETE (G)
BOUCLE 2 (I)
CAPUCHON DE L’APPAREIL
D’ÉCLAIRAGE (E)
TIGE (L)
RONDELLE ETOILEE (X)
L’ECROU HEXAGONAL (K)
ECROUS
CAPUCHONS (Q)
CHAPEAU (F)
*VIS DE LA BOITE DE
SORTIE DE COURANT (D)
*NON FOURNI
Il est possible que le dessin illustré ici ne
soit pas la reproduction exacte de l’appareil
d’éclairage contenu dans la boîte.
Les instructions d’installation demeurent
cependant valables.
CAPUCHON DE L’APPAREIL
D’ÉCLAIRAGE (E)
FIGURE 2.
Pour L’option de Montage Semi-encastré
*FIL DE MISE
A LA TERRE
*AMPOULE
CONNECTEURS
DE FIL (N)
TROU LATERAL (P)
VIS DE MISE
A LA TERRE
(VERTE) (O)
TIGE (L)
BARRE DE
FIXATION (B)
VIS DE
FIXATION (A)
*BOITE DE SORTIE
DE COURANT (C)
MISE EN GARDE
Coupez le courant au site de montage avant de commencer l’installation.
Assurez-vous de suivre les instructions de montage exactement comme illustré afin que l’ap-
pareil d’éclairage soit installé de façon sécuritaire.
NETTOYAGE ET ENTRETIEN
Pour nettoyer, essuyez l’appareil avec un linge doux. Nettoyez le verre à l’aide d’un savon doux. Les nettoyants
chimiques risquent de décolorer le fini de l’appareil d’éclairage. N’utilisez pas de tampons ou de poudre à récurer,
de laine d’acier ou de papier abrasif pour nettoyer cet appareil d’éclairage.
COMMANDE DE PIÈCES
Gardez ce manuel aux fins de référence ultérieure et au cas où vous auriez à commander des pièces de rem-
placement. Les pièces disponibles peuvent être commandées à l’endroit où vous avez acheté votre appareil
d’éclairage. Si vous commandez des pièces, utilisez les termes figurant sur les diagrammes.
FIGURE 2.
FILS DE
L'APPAREIL
D'ÉCLAIRAGE:
Lisse
FILS DE
LA MAISON:
Noir
(Chargé)
FILS DE
L'APPAREIL
D'ÉCLAIRAGE:
Nervuré
FILS DE
L'APPAREIL
D'ÉCLAIRAGE:
Cuivre Pelées
(Mise à la terre)
FILS DE
LA MAISON:
Blanc
(Neutre)
FILS DE
LA MAISON:
Cuivre Pelées
(Mise à la
terre)
FIGURE 3.
Guide d’utilisation
Instructions d’installation
Appareil d’éclairage pour utilisation intérieure
LES INSTRUCTIONS D’ASSEMBLAGE DE L’APPAREIL D’ÉCLAIRAGE POUR UTILISATION INTÉRIEURE
Félicitations ! Vous avez acheté un produit de Westinghouse Lighting. Cet appareil d’éclairage a été
conçu pour durer de nombreuses années. Si vous avez des questions ou des commentaires à
nous communiquer, veuillez visiter www.westinghouselighting.com/contact-us.
NOTA : Déballez soigneusement l’appareil d’éclairage et les pièces. Assurez-vous que toutes les pièces
y sont avant de mettre l’emballage au rebut (voir fig. 1).
GARANTIE LIMITÉE DE CINQ ANS
Ce luminaire Westinghouse est garanti pièces et main-d’oeuvre pour une période de Cinq ans à compter
de la date d’achat. Cette garantie remplace toute autre garantie, explicite ou implicite.
Cette garantie ne couvre pas les phénomènes naturels comme les dommages de la foudre, ni la corro-
sion ou la décoloration des composants, pas plus qu’elle ne couvre les dommages causés par les abus,
une installation inappropriée, les surtensions électriques ou les actes de tiers.
Cette garantie ne couvre pas les coûts de dépose et de pose du luminaire.
En cas de défaillance du produit, pour une raison quelconque, couverte par cette garantie, veuillez
nous contacter via www.westinghouselighting.com/contact-us.
MISE EN GARDE: L’ÉLECTROCUTION POURRAIT CAUSER DE GRAVES BLESSURES PERSONNELLES.
Lisez ces instructions et suivez-les exactement comme illustré. En cas de doute, ne commencez
pas l’installation. Consultez un électricien qualifié. Lisez toutes les instructions avant de com-
mencer l’installation. Un câblage approprié est essentiel au bon fonctionnement de cet appareil
d’éclairage. Lorsque vous faites une entaille ou que vous percez un trou dans un mur ou un
plafond, n’endommagez pas les câbles électriques, les canalisations de gaz ou d’eau. Si l’un des
composants de raccordement ou de l’appareil d’éclairage est endommagé, n’installez pas cet
appareil d’éclairage. Retournez-le à l’endroit où vous l’avez acheté.
Convient uniquement aux appareils comportant un avertissement indiquant que l’appareil
d’éclairage est doté d’un fil supportant une chaleur de 75°C ou 90°C. (Ces avertissements se
trouvent sur l’étiquette U.L. et sur l’emballage de l’appareil d’éclairage.)
INSTRUCCIONES DE MONTAJE DEL ARTEFACTO
Advertencia: Este artefacto es para uso en interiores solamente.
1. Instale la(s) lámpara(s). No exceda el vataje recomendado.
2. Conecte nuevamente el suministro eléctrico en la caja de fusibles.
INSTRUCCIONES DE MONTAJE DEL ARTEFACTO
Advertencia: Este artefacto es para uso en interiores solamente.
1. Instale la(s) lámpara(s). No exceda el vataje recomendado.
2. Conecte nuevamente el suministro eléctrico en la caja de fusibles.
MONTAJE DEL CANDELABRO E INSTRUCCIONES DE CABLEADO
NOTA: Underwriters Laboratories (U.L.) no requiere que todos los artefactos tengan cables de puesto a
tierra. Estos artefactos cumplen con todas las especificaciones U.L.
1.
Desconecte el suministro eléctrico en la caja de fusibles para evitar la posibilidad de descarga eléctrica.
2. Enrosque los tornillos de montaje (A) en la barra transversal (B).
3. Fije la barra de montaje (A) a la caja de embutir (B) con los tornillos correspondientes (C) (si
corresponde) (vea la Fig. 1).
4. Coloque la argolla 1 (I) en el dosel (F) con la tuerca hexagonal (K) y la arandela en estrella (J).
5. Enrosque la barra (L) en el artefacto.
6. Enrosque la tapa del artefacto (E) y la argolla 2 (I) en la barra (L), (enrosque cuidadosamente la tapa
del artefacto (E) y la argolla 2 (I) en la barra (L), no retuerza ni enrosque los cables).
7. Abra un enlace en la parte inferior de la cadena (H). Fíjelo la argolla del artefacto 2 (I). Cierre el
enlace de la cadena (H) asegurándolo.
8. Entreteja el cable del artefacto pasándolo por uno de cada dos enlaces de la cadena (H); luego
páselo por la argolla 1 (I) del dosel, el dosel (F) y el niple (G).
9. Abra un enlace en la parte superior de la cadena (H). Fíjelo la argolla 1 (I) del dosel (F). Cierre el
enlace de la cadena (H) asegurándolo.
10. Identifique el color de los cables de su artefacto (vea la Fig. 3).
11. Conecte el cable liso con marcas impresas o moldeadas del artefacto con el cable negro de la caja
de embutir usando el conector para cables (Q). Luego, enrolle el conector para cables (Q) con cinta
aislante para una conexión más segura.
12. Conecte el cable acanalado del artefacto con el cable blanco de la caja de embutir usando el
conector para cables (Q). Luego, enrolle el conector para cables (Q) con cinta aislante para una
conexión más segura.
13. Enrosque parcialmente el tornillo verde de puesto a tierra (R) en el agujero lateral (S) de la barra de
montaje (A).
14. Enrolle el cable de puesto a tierra del artefacto alrededor del vástago del tornillo verde de puesto
a tierra (R) dejando bastante excedente de cable, luego conecte el excedente de cable de puesto a
tierra del artefacto con el cable de puesto a tierra de la caja de embutir usando un conector para
cables (Q) (si corresponde). Luego, enrolle el conector para cables (Q) con cinta aislante para una
conexión más segura.
15. Ajuste el tornillo verde de puesto a tierra (R). No lo apriete demasiado.
16. Introduzca los cables dentro de la caja de embutir (B).
17. Levante el dosel (F) hacia el techo sobre los tornillos de montaje (A).
18. Asegúrela en su lugar con las tuercas tapa (I).
INSTALACIÓN CASI AL RAS E INSTRUCCIONES DE CABLEADO
NOTA: Underwriters Laboratories (U.L.) no requiere que todos los artefactos tengan cables de puesto a
tierra. Estos artefactos cumplen con todas las especificaciones U.L.
1.
Desconecte el suministro eléctrico en la caja de fusibles para evitar la posibilidad de descarga eléctrica.
2. Enrosque los tornillos de montaje (A) en la barra transversal (B).
3. Fije la barra de montaje (A) a la caja de embutir (B) con los tornillos correspondientes (C) (si
corresponde) (vea la Fig. 2).
4. Enrosque la barra (L) en el artefacto.
5. Retire la argolla 2 (I) de la tapa del artefacto (E).
6. Fije el dosel (F) a la tapa del artefacto (E) con la tuerca hexagonal (K) y la arandela en estrella (J).
7. Enrosque la tapa del artefacto (E) y el dosel (F) en la barra (L), (enrosque cuidadosamente la tapa
del artefacto y el dosel en la barra, no retuerza ni enrosque los cables).
8. Identifique el color de los cables de su artefacto (vea la Fig. 3).
9. Conecte el cable liso con marcas impresas o moldeadas del artefacto con el cable negro de la caja
de embutir usando el conector para cables (Q). Luego, enrolle el conector para cables (Q) con cinta
aislante para una conexión más segura.
10. Conecte el cable acanalado del artefacto con el cable blanco de la caja de embutir usando el
conector para cables (Q). Luego, enrolle el conector para cables (Q) con cinta aislante para una
conexión más segura.
11. Enrosque parcialmente el tornillo verde de puesto a tierra (R) en el orificio lateral (S) de la barra de
montaje (A).
12. Enrolle el cable de puesto a tierra del artefacto alrededor del vástago del tornillo verde de puesto
a tierra (R) dejando bastante excedente de cable, luego conecte el excedente de cable de puesto a
tierra del artefacto con el cable de puesto a tierra de la caja de embutir usando un conector para
cables (Q) (si corresponde). Luego, enrolle el conector para cables (Q) con cinta aislante para una
conexión más segura.
13. Ajuste el tornillo verde de puesto a tierra (R). No lo apriete demasiado.
14. Introduzca los cables dentro de la caja de embutir (B).
15. Levante el dosel (F) hacia el techo sobre los tornillos de montaje (A).
16. Asegúrela en su lugar con las tuercas tapa (I).
Westinghouse Lighting, Philadelphia, PA 19154-1029, U.S.A. www.westinghouselighting.com
, WESTINGHOUSE, and INNOVATION YOU CAN BE SURE OF are trademarks of Westinghouse Electric Corporation.
Used under license by Westinghouse Lighting. All rights reserved. Made in China
*CABLE DE PUESTO
A TIERRA
CONECTORES
PARA CABLES (N)
AGUJERO LATERAL (P)
ARANDELA EN ESTRELLA (X)
TUERCA HEXAGONAL (K)
TORNILLO VERDE DE
PUESTO A TIERRA (O)
TUERCAS TAPA (Q)
DOSEL (F)
ACOPLAMIENTO (H)
BARRA DE
MONTAJE (B)
TORNILLOS
DE MONTAJE (A)
*TORNILLOS DE LA CAJA
DE EMBUTIR (D)
*CAJA DE
EMBUTIR (C)
*NO INCLUIDO
Los dibujos pueden no coincidir
exactamente con el artefacto incluido.
Sin embargo, las instrucciones de
instalación se aplican a este artefacto.
FIGURA 1.
Opción de Instalación Como Araña
*LAMPARA
ASA 1 (I)
NIPLE (G)
ASA 2 (I)
TAPA DEL ARTEFACTO (E)
BARRA (L)
*NO INCLUIDO
Los dibujos pueden no coincidir
exactamente con el artefacto incluido.
Sin embargo, las instrucciones de
instalación se aplican a este artefacto.
*TORNILLOS DE LA CAJA
DE EMBUTIR (D)
ARANDELA EN ESTRELLA (X)
TUERCA HEXAGONAL (K)
TUERCAS TAPA (Q)
DOSEL (F)
TAPA DEL ARTEFACTO (E)
FIGURA 2.
Opción de Instalación Casi al Ras
*CABLE DE PUESTO
A TIERRA
*LAMPARA
CONECTORES
PARA CABLES (N)
AGUJERO LATERAL (P)
TORNILLO VERDE DE
PUESTO A TIERRA (O)
BARRA (L)
BARRA DE
MONTAJE (B)
TORNILLOS
DE MONTAJE (A)
*CAJA DE
EMBUTIR (C)
CÓMO SOLICITAR PARTES DE REPUESTO
Conserve este manual para futura referencia y para pedir partes de repuesto. Puede pedir todas las partes de
repuesto en el lugar donde compró el artefacto. Al solicitar partes, use exactamente los mismos términos que
aparecen en la ilustración.
ADVERTENCIA:
Desconecte el suministro eléctrico al sitio de montaje antes de comenzar la instalación.
Se deben seguir las instrucciones de montaje exactamente como se indican para que el apara-
to tenga un soporte seguro.
LIMPIEZA Y CUIDADO
Limpie el artefacto con un paño suave. Limpie el cristal con jabón suave. El rocío de productos químicos de
limpieza puede decolorar el acabado del artefacto. No use almohadillas o polvos para fregar, lana de acero o
papel abrasivo para limpiar este artefacto.
FIGURA 2.
CABLES DEL
ARTEFACTO:
Liso
CABLES DE
LA CASA:
Negro
(vivo)
CABLES DEL
ARTEFACTO:
Acanalado
CABLES DEL
ARTEFACTO:
Cobre Pelado
(de puesto
)a tierra
CABLES DE
LA CASA:
Blanco
(neutro)
CABLES DE
LA CASA:
Cobre Pelado
(de tierra)
FIGURA 3.
INSTRUCCIONES DE MONTAJE PARA EL ARTEFACTO DE ILUMINACIÓN PARA INTERIORES
Le felicitamos por comprar este producto de Westinghouse Lighting. Este producto p3-ha sido diseñado
para brindarle muchos años de belleza y servicio. Si tiene preguntas y comentarios, visite por favor
www.westinghouselighting.com/contact-us.
NOTA: Extraiga cuidadosamente el artefacto y las piezas. Verifique que contenga todas las partes
requeridas (consulte la figura 1) antes de descartar los materiales de empaque.
Manual del Usuario
Instrucciones para la insalación
de la lámpara para interiores
GARANTÍA LIMITADA DE CINCO AÑOS
Este accesorio de Westinghouse lighting está garantizado frente a defectos de material y de mano de
obra por un periodo de 5 años a partir de la fecha de compra. Esta garantía sustituye cualquier otra
garantía expresa o implícita.
Esta garantía no cubre los daños debidos a fenómenos naturales, como daños por caída de rayos,
corrosión o decoloración de los componentes, ni tampoco los daños causados por un uso inadecuado,
una instalación incorrecta, sobretensiones eléctricas o actos de terceros.
Esta garantía no cubre los costes de desmontaje y reinstalación del accesorio de iluminación.
Si este producto falla por cualquier motivo cubierto por esta garantía, póngase en contacto con
nosotros a través de www.westinghouselighting.com/contact-us.
ADVERTENCIA: UNA DESCARGA ELÉCTRICA PODRÍA CAUSAR HERIDAS.
Lea y siga las instrucciones exactamente como se indica. Si las instrucciones no son claras, no
proceda con la instalación. Consulte a un electricista calificado. Lea todas las instrucciones
antes de comenzar. Para que este artefacto funcione sin riesgos, es esencial realizar correcta-
mente el cableado. Al cortar o perforar una pared o el techo, no dañe el cableado eléctrico, las
instalaciones de gas o de agua. Si alguno de los componentes del artefacto o cableado está
dañado, no instale el artefacto. Devuélvalo al lugar donde lo compró.
Sólo para artefactos provistos con advertencias sobre cables de alimentación para 75º C o 90º
C (estas advertencias aparecen en la etiqueta U.L. y en el cartón de embalaje). Peligro de incen-
dio. La mayoría de las casas construidas antes de 1985 tienen cables de alimentación clasifica-
dos para 60° C. Antes de la instalación, consulte a un electricista calificado.
Produktspezifikationen
| Marke: | Westinghouse |
| Kategorie: | Beleuchtung |
| Modell: | Iron Hill 6129200 |
Brauchst du Hilfe?
Wenn Sie Hilfe mit Westinghouse Iron Hill 6129200 benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten
Bedienungsanleitung Beleuchtung Westinghouse
2 August 2025
2 August 2025
2 August 2025
2 August 2025
2 August 2025
1 August 2025
1 August 2025
1 August 2025
1 August 2025
1 August 2025
Bedienungsanleitung Beleuchtung
- Hama
- ILive
- ActiveJet
- Elinchrom
- Unitec
- Varta
- Illuminex
- Hikoki
- Modern Forms
- Qazqa
- Megatron
- Klarstein
- LumenRadio
- Einhell
- Qnect
Neueste Bedienungsanleitung für -Kategorien-
7 August 2025
7 August 2025
7 August 2025
7 August 2025
7 August 2025
7 August 2025
7 August 2025
7 August 2025
7 August 2025
7 August 2025
