! Druckklemme für Adern-Durchmesser 0.5 - 2.5 mm²

E-Mail: [email protected]

Web: www.whd.de

WHD - Wilhelm Huber+Söhne GmbH+Co.KG

Bismarckstr. 19

78652 Deißlingen

Tel. Zentrale 0 74 20 / 8 89-0

Fax Zentrale 0 74 20 / 8 89-51

Dieses WHD-Produkt erfüllt die

CE-Kennzeichnungs-kriterien. Die

Konformitätserklärung kann beim

Hersteller angefordert werden.

Wir nehmen am INTERSEROH-Verbund teil.

Die Gerätekomponenten können zur Entsorgung der

Kunststoff- und Metallwiederverwertung sowie dem

Recycling von Elektronikteilen zugeführt werden.

Ausgabe des Dokuments

(Technische & optische

Änderungen vorbehalten)

08.02.2021

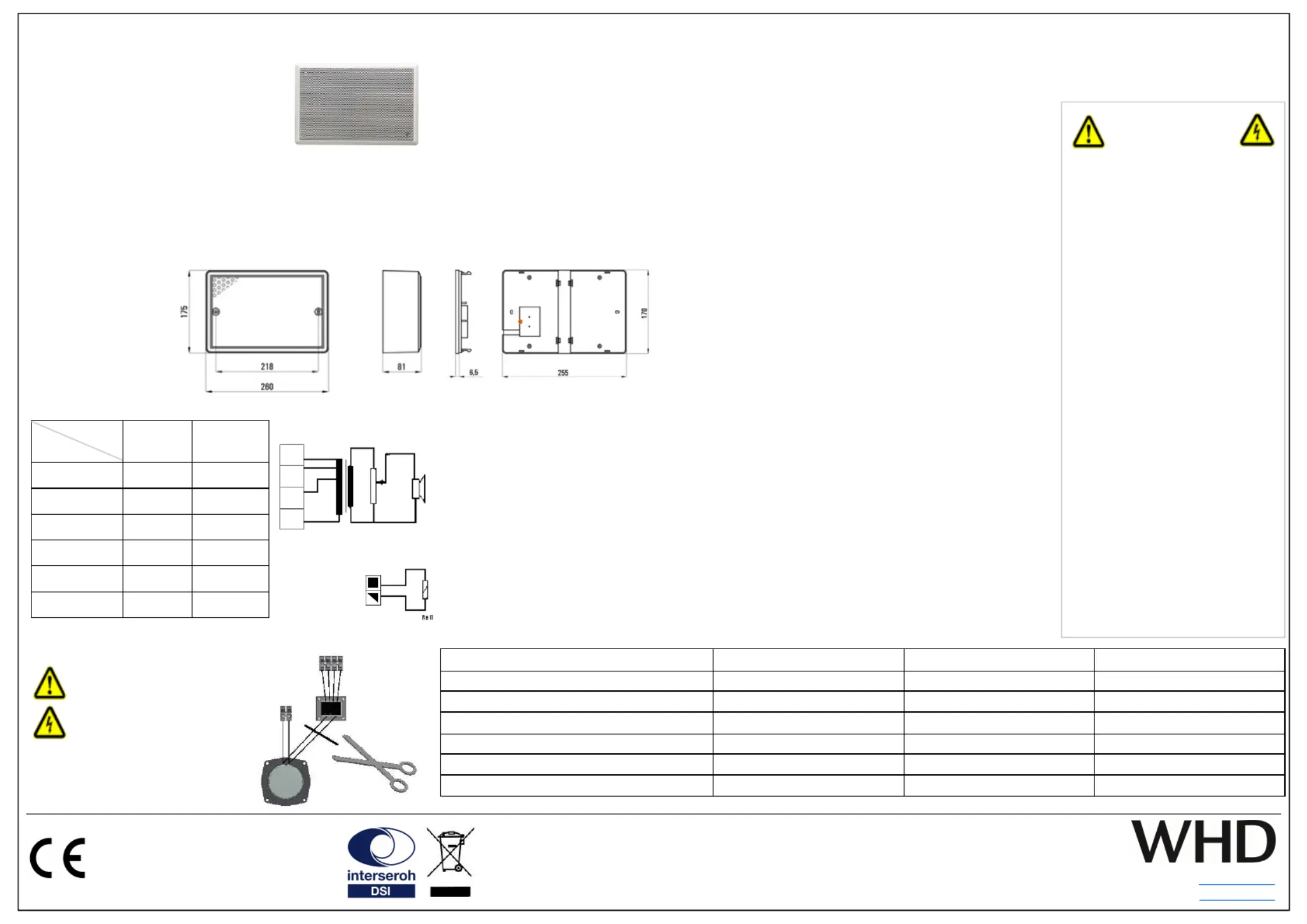

Montage des Lautsprechers

- Halten Sie den Lautsprecher an die Wand.

- Markieren Sie mit einem Stift die Löcher an der Wand.

- Bohren Sie die Löcher und setzen die beiliegenden Dübel ein.

- Schließen Sie den Lautsprecher gemäß nebenstehender Tabelle an.

- Schrauben Sie nun den Lautsprecher mit den beiden beiliegenden Langschrauben an die Wand.

Betrieb & Bedienung

Vielen Dank für den Kauf unseres Wandlautsprechers.

Nehmen Sie sich bitte einen Moment Zeit für diese kurze technische Information.

Technische Daten ZL 135 G-8 / -8 Re ZL 135 G-T6 / -T6 Re ZL 135 BWS-T6

Nenn- / Musikbelastbarkeit 6 / 8 W 6 W 6 W

Impedanz (ohne Übertrager) 8 Ohm - -

Schalldruckpegel 1W/1m 91 dB 91 dB 91 dB

Übertragungsbereich (-3 dB) 100-20000 Hz 100-20000 Hz 100-20000 Hz

Abstrahlwinkel 1/2/4/8 kHz (-6 dB)

180/-/90/40 ° 180/-/90/40 ° 180/-/90/40 °

Abmessungen (H/B/T) 175/260/81 mm 175/260/81 mm 175/260/81 mm

Sicherheits-

Informationen

Bei unsachgemäßer Behandlung

entfällt die Garantie!

Beachten Sie zusätzlich zu den Hin-

weisen dieser Anleitung die landes-

spezifischen Sicherheitsvorschriften.

Verwendung:

Im Innenbereich, Wandmontage

Einsatztemperatur: -20 bis + 60 °C.

! Das Gerät ist nicht geeignet zum

Betrieb im Außenbereich.

Hinweise:

- Stellen Sie sicher, dass die resultie-

rende Impedanz und die Leistung

der angeschlossenen Lautsprecher

auf den Ausgang des Verstärkers

richtig dimensioniert sind.

- Auf richtige Polarität achten.

- Vor dem Abbau des Lautsprechers

Verstärker abschalten.

Belegung der Anschlussklemmen

Version

Farbe

8 Ohm -T6/-ReR

Braun - 6 W

Gelb - 3 W

Grün - 1,5 W

Blau - 0

Rot 8 Ohm -

Weiß/Rot 0 -

Bedienungsanleitung passend zu

ZL 135 G Serie

Art.Nr.:

103-135-03-008-00 (-8)

103-135-03-008-01 (-8 Re)

103-135-03-041-01 (-T6)

103-135-03-042-01 (-T6 Re)

103-135-03-041-09 (BWS, -T6)

103-135-03-041-16 (-T6-Re, vorne)

103-135-03-042-04 (-T6-ReR/mit Pflichtrufrelais)

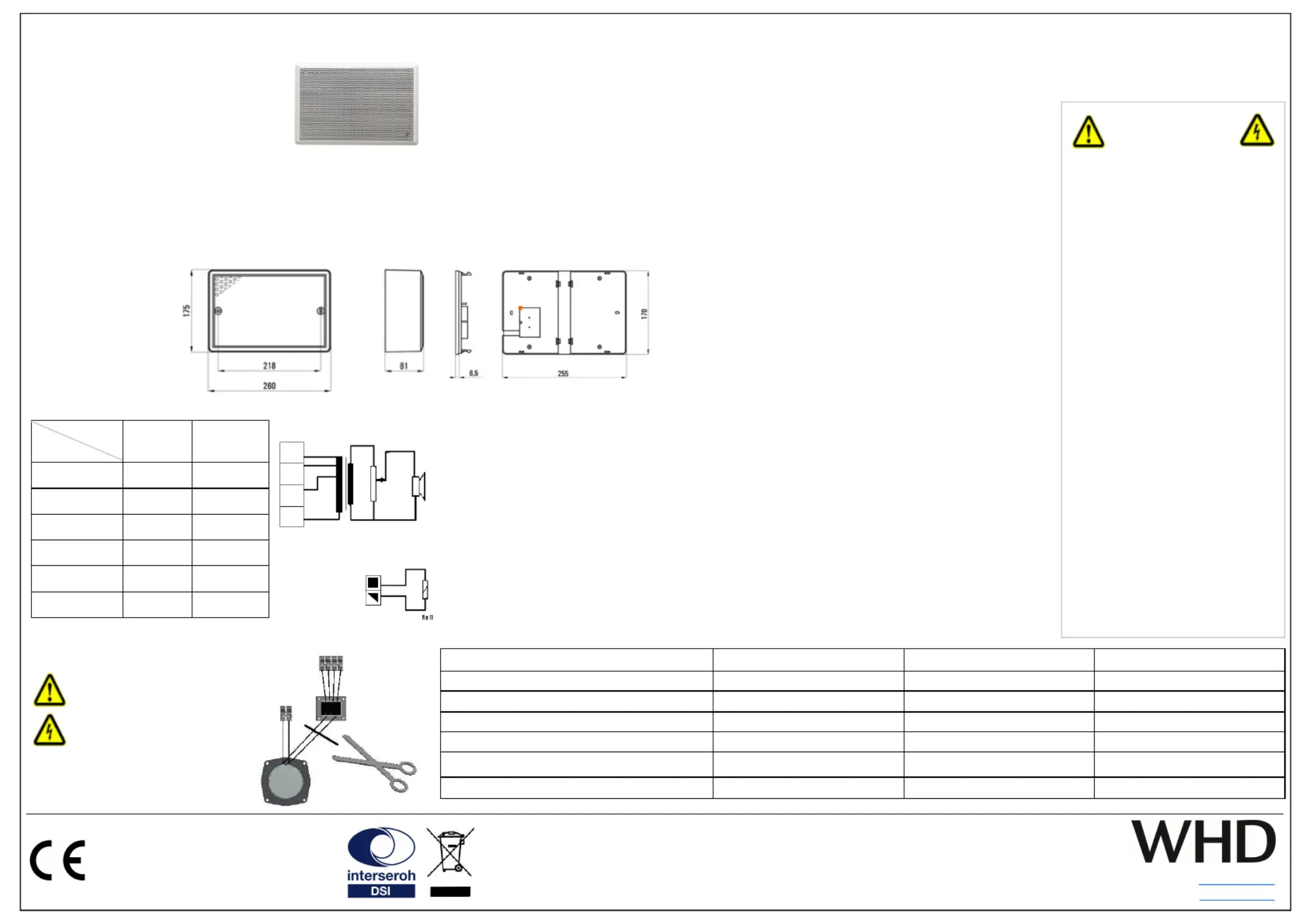

Abmessungen

100 V

Übertrager

! Achtung:

Bei Anschluss an 8 Ohm

(niederohmig) unbedingt

die Zuleitung zum Über-

trager (Trafo) trennen!

Optional: Montage der Rückwand RW ZL 135

- Führen Sie die Kabel aus dem Gehäuse (Vertiefung (1)) heraus.

- Klipsen Sie die Rückwand auf den Lautsprecher.

- Schrauben Sie die Rückwand von vorne fest.

- Schließen Sie den Lautsprecher gemäß nebenstehender Tabelle an.

Troubleshooting / Fehlerbehebung

Kein Ton:

- prüfen Sie die Anschlüsse der Lautsprecher (ggf. sind Kabel lose)

- prüfen Sie die Verkabelung der Lautsprecher (ggf. sind Kabel abgeknickt)

- prüfen Sie, ob Verstärker/Tonquelle eingeschaltet ist und auf entsprechende Lautstärke eingestellt ist.

Brummen:

Stellen Sie sicher, dass der Eingang am Verstärker beschaltet ist.

Sonst handelt es sich um ein Masseproblem durch Erdung/Schirmung von Tonquelle/Verstärker.

! Stellen Sie sicher, dass Ihre Verkabelung den EMV-Richtlinien entspricht.

Störgeräusche (Knacken):

Stellen Sie sicher, dass ausschließlich geschirmte Kabel zum Einsatz kommen.

Überprüfen Sie die Leitungsführung auf Kabelkreuzungen oder Parallelverlegung zu 230V-Kabel und

beseitigen Sie diese (Induktionsprobleme).

Vibrationsgeräusche:

Prüfen Sie die Montage und fixieren Sie den Lautsprecher.

(1)

-T6 ReR: 2polige Klemme

100 Ω

-T6 Re: 4-polige Klemme

Schwarz … 24V

Schw./Weiss … 0
