Seite 1/2
STEP 3: Assemble clamp/incline bracket to back-up sup-
port using 3 each 5/16-18 x 4-3/4" carriage bracket bolts,
spacers, 5/16-18 nuts and washers. If spacers are not
used, latitude adjustment will not hold. See Figure 2.

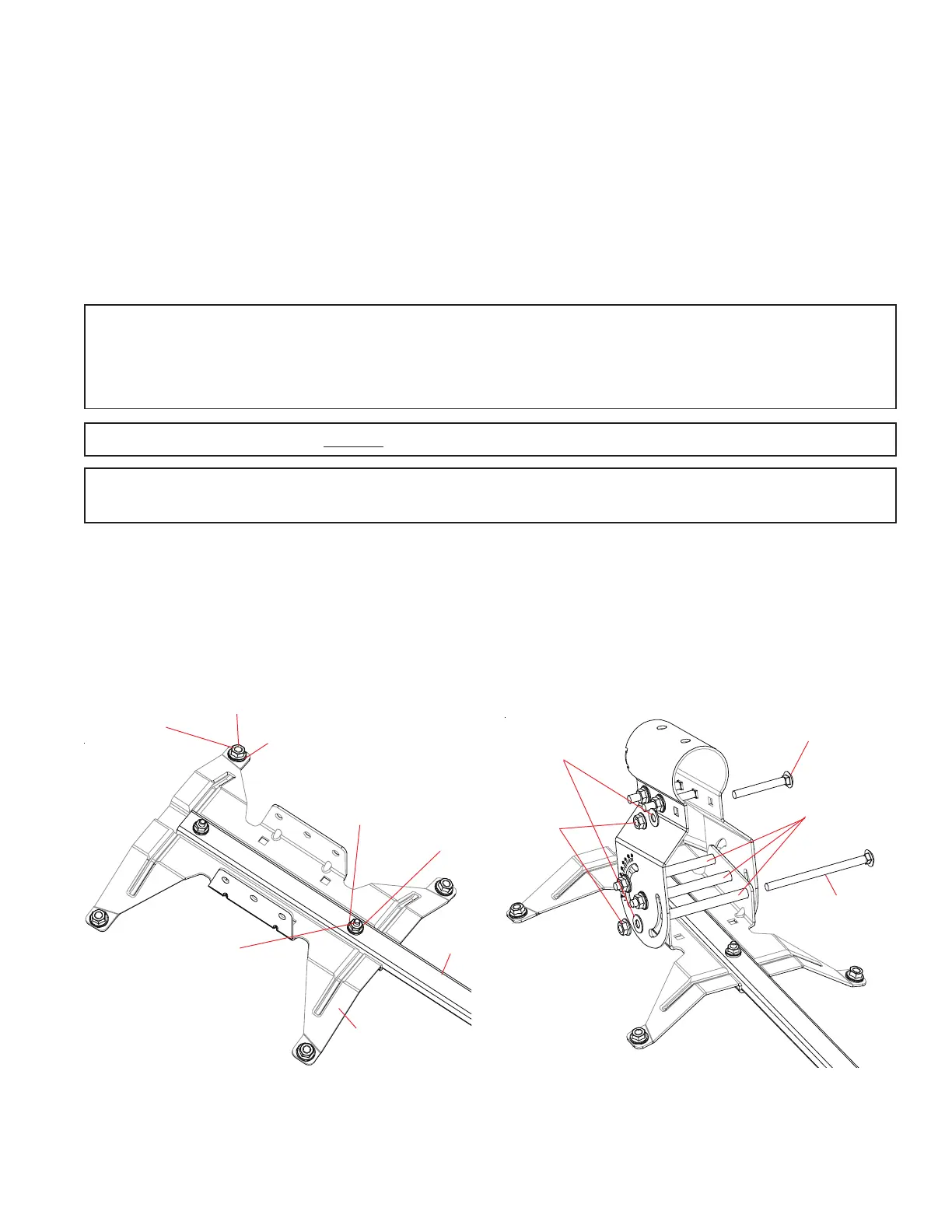

FIGURE 2
STEP 4: Assemble clamping bolts to clamp/incline bracket
using 3 each 5/16-18 x 2-1/2" carriage bolts, 5/16-18 hex
nuts and washers. See Figure 2.
STEP 2: Attach back-up support to antenna using 4 each,
5/16-18 x 5/8" painted flathead bolts, 5/16-18 nuts and
washers. See Figure 1.
MOUNT DISCLAIMER
To insure maximum safety, it is recommended that no roof or wall installation be attempted without a profes-
sional engineer’s structural analysis. Local zoning and/or building codes and insurance companies may require
architect or structural engineer approval prior to installation. It is the purchaser’s responsibility to verify that the
above steps are taken.
ANTENNA AND MOUNT ASSEMBLY
STEP 1: Attach feed support bracket to back-up support
using 2 each 1/4-20 x 1-1/4" bolts, 1/4-20 hex nuts and
washers. See Figure 1.
FIGURE 1
5/16" FLAT WASHER
5/16-18 HEX NUT
FEED
SUPPORT
BACK-UP
SUPPORT
1/4-20
HEX NUT
1/4" FLAT
WASHER
5/16" FLAT
WASHER
5/16-18
HEX NUT
CAUTION: DO NOT USE POWER TOOLS TO ASSEMBLE ANTENNA.
CAUTION: DO NOT OVERTIGHTEN FEED SUPPORT BRACKET WHEN ATTACHING TO BACK-UP SUP-
PORT. IF FEED SUPPORT IS CRUSHED, THE LNBF CANNOT BE FOCUSED CORRECTLY.
5/16-18 X 5/8"
PAINTED
FLATHEAD
CARRIAGE
BOLT
1/4-20 X 1-1/4"
BOLT
5/16-18 X 2-1/2"
CARRIAGE BOLT
SPACERS
5/16-18 X 4-3/4"
CARRIAGE BOLT
1 Meter Offset Antenna
For Pole Mount
WINEGARD
®
Made in U.S.A.
INSTRUCTIONS
