Lies die bedienungsanleitung für Yamaha JOYSTICK (2023) (2 Seiten) kostenlos online; sie gehört zur Kategorie Außenbordmotor. Dieses Handbuch wurde von 38 Personen als hilfreich bewertet und erhielt im Schnitt 4.9 Sterne aus 19.5 Bewertungen. Hast du eine Frage zu Yamaha JOYSTICK (2023) oder möchtest du andere Nutzer dieses Produkts befragen? Stelle eine Frage
Seite 1/2
N
N
R
F
JOYSTICK STATION (CL5 Display only)
JOYSTICK STATION (CL5 Display only)
This function is for when just a joystick is installed, separate from the joystick at the main station or 2nd station, so the ship can be
maneuvered while away from the pilot’s seat.
J
E
メインステーションとセカンドステーションのジョイスティックとは別にジョイスティックのみを設けた場合の機能で、操船席から
離れたところで操船することができます。
HOW TO START
開始方法
J
E
2
3
1
N
N
OR
HOW TO RELEASE
解除方法
J
E
F R
HOW TO START
開始方法
J
E
N
321
HOW TO RELEASE
解除方法
J
E
1
STATION
Joystick
JOYSTICK switch
JOYSTICK switch
Reverse
position
LED
Plus (+) button
FISHPOINT switch
JOYSTICK LEVER
Joystick lever
Plus (+) button/Minus (-) button
Level 0 (*1) Level 1 Level 2 Level 3 Level 4 Level 5
Max. available engine speed is low Max. available engine speed is high
*1: Quad engine application (FISHPOINT/DRIFTPOINT only)
Joystick switch
Minus (-) button
STAYPOINT switch
Joystick LED
DRIFTPOINT switch

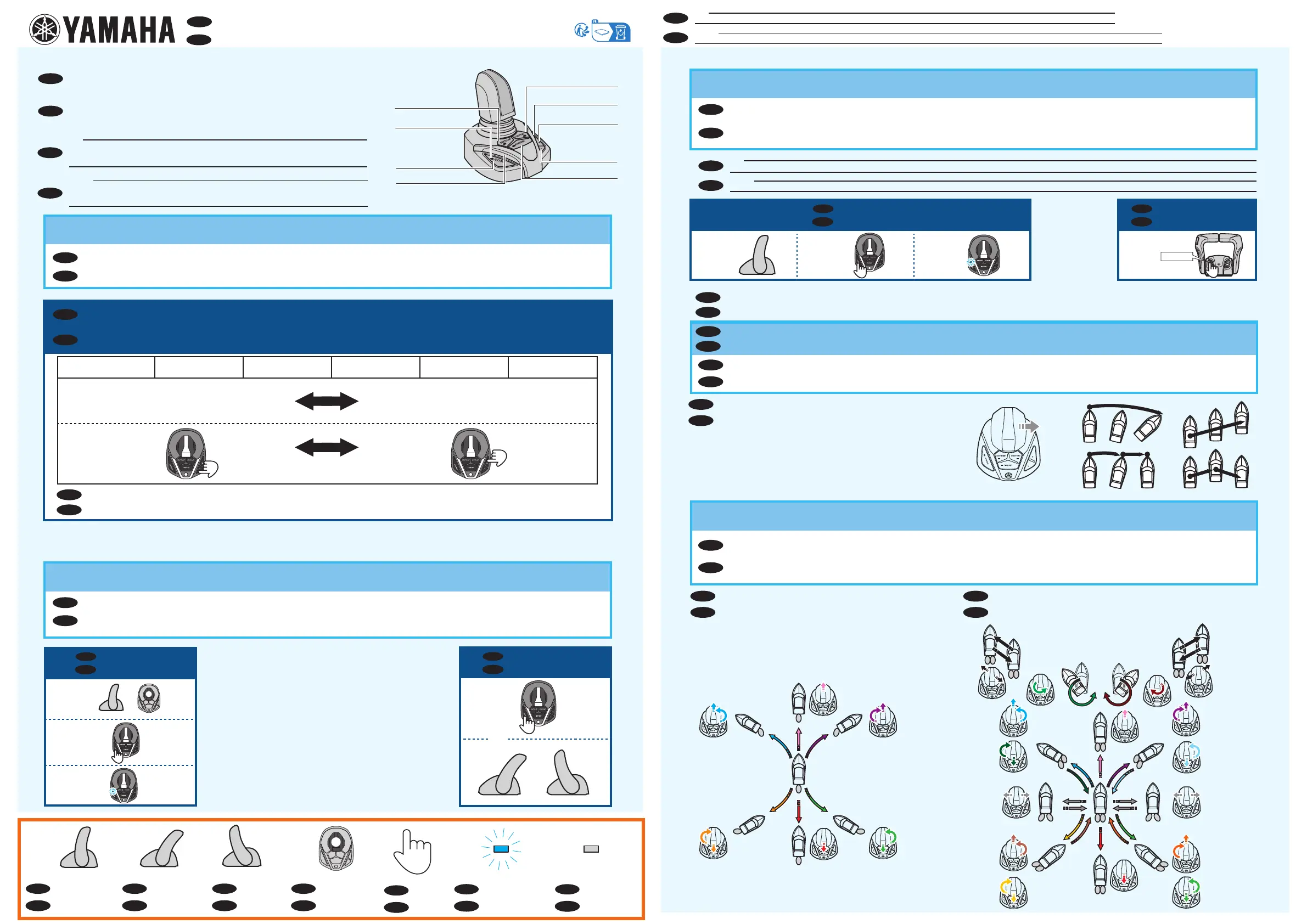

Joystick Quick Guide
6X9-28199-54
LIT-18626-14-45
ジョイスティッククイックガイド
J
E
J
E
ジョイスティックにより、低速時のスロットル、ステアリング（操舵）、
シフト操作ができます。
The joystick control allows you to control the throttles and
steering, and to shift the engines at low speeds.
Enabling the DRIFTPOINT, FISHPOINT, or joystick switch allows you to adjust the maximum available engine speed and to adjust the
thrust level.
Enabling the joystick switch allows you to operate the boat at low speeds when leaving or arriving at a dock.
While DRIFTPOINT, FISHPOINT, or joystick is enabled, each time you press the plus (+) button the engine speed increases; each time
you press the minus (-) button the engine speed decreases.
J
E
J
E
J
E
DRIFTPOINT、FISHPOINT、またはジョイスティック操船モード時の、エンジン回転数およびスラストレベルを調整できます。
ジョイスティックスイッチを有効にすると、離岸、着岸のときに低速でボートを操作することができます。
DRIFTPOINT、FISHPOINT、またはジョイスティック操船モード時に、プラス（+）ボタンを押すたびにエンジン回転数が上昇し、
マイナス（-）ボタンを押すたびにエンジン回転数が減少します。
設定最大エンジン回転数が下がる 設定最大エンジン回転数が上がる
J
E
*1:4機掛け（FISHPOINT/DRIFTPOINTのみ）
Forward
position
Neutral
position
Push
Turned on
Turn off
J
E
J
E
J
E
J
E
J
E
消灯
点灯
押す
前進
J
E
後進ニュートラル
Neutral
position
J
E
ニュートラル
By moving the joystick left, right, forward, reverse, or diagonally, you can move the boat in that direction. When you release the
joystick, it returns to the neutral (N) position.
ジョイスティックを左右前後または斜めに傾けることで、その方向にボートを進めることができます。手を離すと、ジョイスティッ
クはニュートラル（N）位置に戻ります。
J
E
横移動保持アシスト
Lateral Assist
Lateral Assist ON/OFF setting (Multi engine only)
横移動保持アシストON/OFF 設定（多機掛けのみ）
This function automatically corrects the deviation between the Joy Stick operation and the boat movement in JOYSTICK mode.
ジョイスティック操船中のジョイスティック操作とボートの動きのずれを自動で補正する機能です。
J
E
J
E
CL5/MFD interface Type 2:
Menu>Boat Set>Joystick and Set Point>Lateral Assist
Lateral Assist gauge settings
OFF OFF
ON ON
横移動保持アシスト ON/OFF 設定
J
E
Single engine application
1機
Twin/Triple/Quad engine application
2機/3機/4機
J
E
J
E
J
E
Dec. 2022 - 0.9 × 1 ABE
© 2023 Yamaha Motor Co., LTD.
Printed in Japan
J
E
TIP:
Refer to the 6X9 DIGITAL ELECTRONIC CONTROL (DEC) OPERATION MANUAL (QUINT ENGINE) (6X9-28199-9*) for the quint engine application.
要 点 :
5 機掛け仕様については、6X9DIGITALELECTRONICCONTROL(DEC)OPERATIONMANUAL(QUINTENGINE)(6X9-28199-9*) を参照してください。
E
TIP:
The joystick LED changes color in conjunction with the remote control lever LED.
The color of the joystick changes according to the position of the remote control lever.
For twin levers, when either remote control lever is in the F or R position, it lights up in the F/R setting color.
J
要 点 :
ジョイスティックLEDは、リモコンレバーのLEDに連動して色が変わります。
リモコンレバー位置に応じて、ジョイスティックの色が変わります。
ツインレバーの場合、いずれかのリモコンレバーが FまたはR 位置にあると、F/R 設定色に光ります。
J
E
TIP:
If one of the engines stops while using the joystick station, then only forward/backward operations and steering operations are possible.
要 点 :
ジョイスティックステーションの操作中にいずれかのエンジンが停止した場合は、前後操作と転舵操作のみになります。
Joystick LED
