Seite 1/52

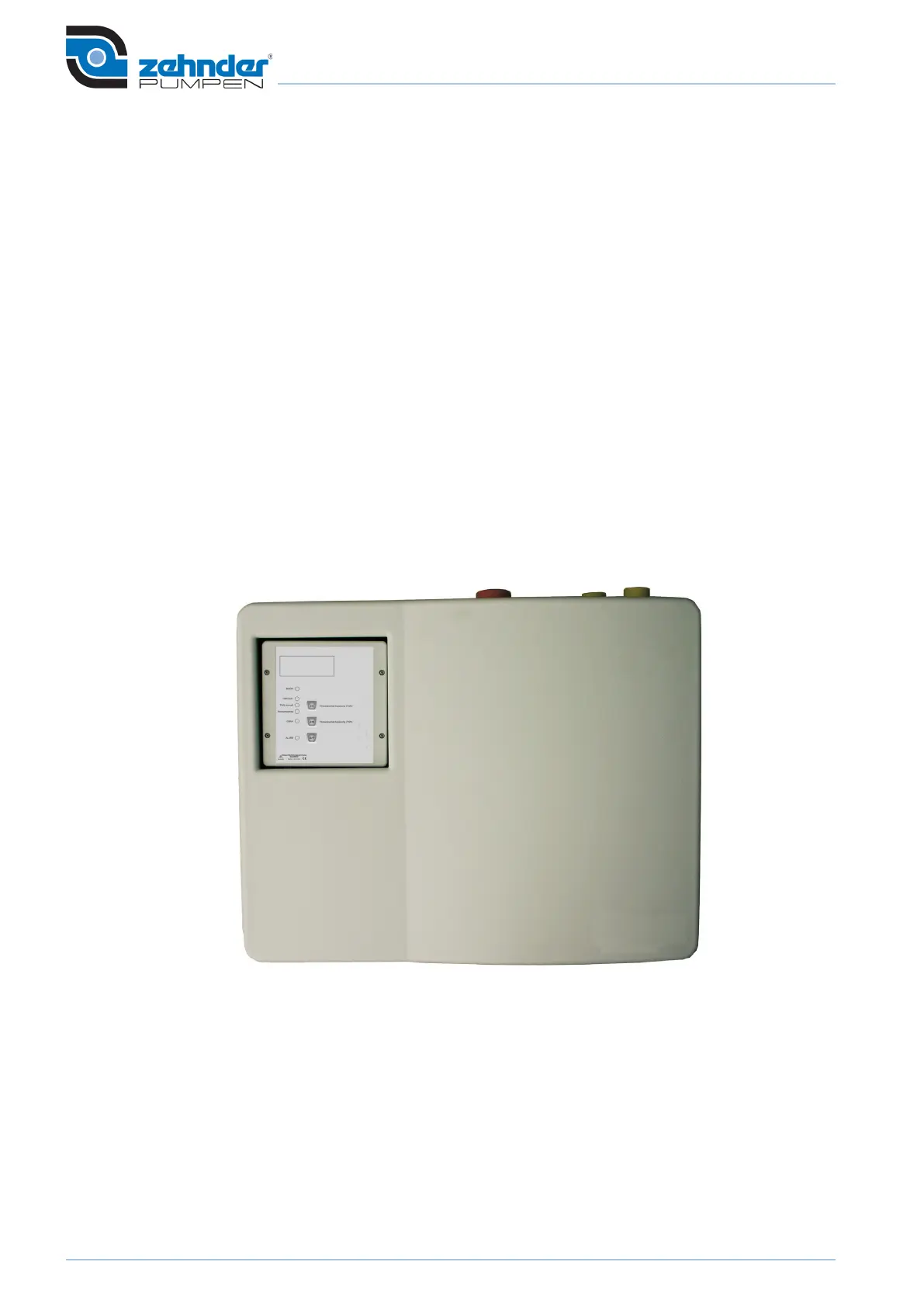

Montageanleitung Raincenter Pro Comfort

Vor Gebrauch lesen!

Alle Sicherheitshinweise beachten!

Am Einsatzort aufbewahren!

Diese Betriebsanleitung enthält wichtige Hinweise und Warnvermerke.

Bitte vor Einbau, elektrischem Anschluss und Inbetriebnahme die Betriebsanlei-

tung unbedingt lesen.

Weitere Betriebs- und Installationsanleitungen, die Komponenten/Zubehör des

RAINCENTER PRO betreffen, sind zusätzlich zu berücksichtigen.

Für Schäden und Folgeschäden, die durch Nichtbeachtung dieser Anleitung

oder technischer Vorschriften und Empfehlungen entstehen, können wir keiner-

lei Haftung oder Gewährleistung übernehmen.

Stand: V 5.4, Januar 2017

Technische Änderungen und Irrtümer vorbehalten.

Für Druckfehler wird keine Haftung übernommen.

Zehnder Pumpen GmbH • Zwönitzer Str. 19 • 08344 Grünhain-Beierfeld • Telefon: 0 37 74 / 52 - 100 • Telefax: 0 37 74 / 52 - 150 • e-mail: info@zehnder-pumpen.de

Montageanleitung Raincenter Pro Comfort

Inhaltsverzeichnis

1 Vorwort ..........................................................................................................3

2 Gewährleistung ..............................................................................................3

3 Bestimmungsgemäße Verwendung .............................................................. 4

4 Produktbeschreibung .....................................................................................5

5 Montage .........................................................................................................5

5.1 Vorbereitungen ............................................................................................................ 5

5.2 Wandmontage ............................................................................................................. 6

5.3 Trinkwasseranschluss ................................................................................................. 8

5.4 Saugleitungsanschluss ................................................................................................ 9

5.5 Betriebswasseranschluss .......................................................................................... 10

5.6 Notüberlauf ................................................................................................................ 11

5.7 Montage des Sensors ................................................................................................ 12

5.7.1 Installation des Sensorgehäuses und der Geberkabel im Speicher ................ 12

5.7.2 Montage des Steckers bei Verwendung eines Dichtungseinsatzes ................ 15

6 Inbetriebnahme Ablaufschema .................................................................... 17

6.1 Inbetriebnahme .......................................................................................................... 18

7 Bedienung der Steuerung ............................................................................21

7.1 Das Bedienfeld der Steuerung .................................................................................. 21

7.2 Betriebsarten ............................................................................................................. 22

7.3 Alarm ......................................................................................................................... 24

7,3.1 Überlaufalarm .................................................................................................. 24

7.3.2 Störmeldung mit Zusatzsensor ........................................................................26

8 Zusatzeinstellung der Steuerung über Parameter ....................................... 27

8.1 Die einstellbaren Parameter ...................................................................................... 28

8.2 Parametermenü ......................................................................................................... 33

8.2.1 Parameter anzeigen / abfragen / prüfen ............................................................... 33

8.2.2 Parameter auf Werkseinstellung zurücksetzen ..................................................... 33

8.2.3 Parameter einstellen ............................................................................................. 34

8.2.4 Wechsel zur Anzeige in % oder m³ ....................................................................... 35

8.2.5 Testmodus ............................................................................................................. 35

8.2.6 Kalibrierung der Füllstandsanzeige ....................................................................... 36

9 Störungen beseitigen ...................................................................................38

10 Inspektion und Wartung ............................................................................... 41

11 Hauptplatine der Steuerung ......................................................................... 44

12 Technische Daten ........................................................................................ 45

13 Ersatzteile ....................................................................................................46

14 Allgemeine Hinweise und Sicherheitshinweise ........................................... 51

15 Konformitätserklärung .................................................................................52
