Eurorack Adapter for L6
ERL-6
EN
Z2I-5503-01
ZOOM CORPORATION
4-4-3 Kanda-surugadai, Chiyoda-ku, Tokyo 101-0062 Japan zoomcorp.com
© 2024 ZOOM CORPORATION Copying or reprinting this manual in part or in whole without permission is prohibited. You might need this manual in the future. Always
keep it in a place where you can access it easily. The contents of this document and the specications of the product could be changed without notice.

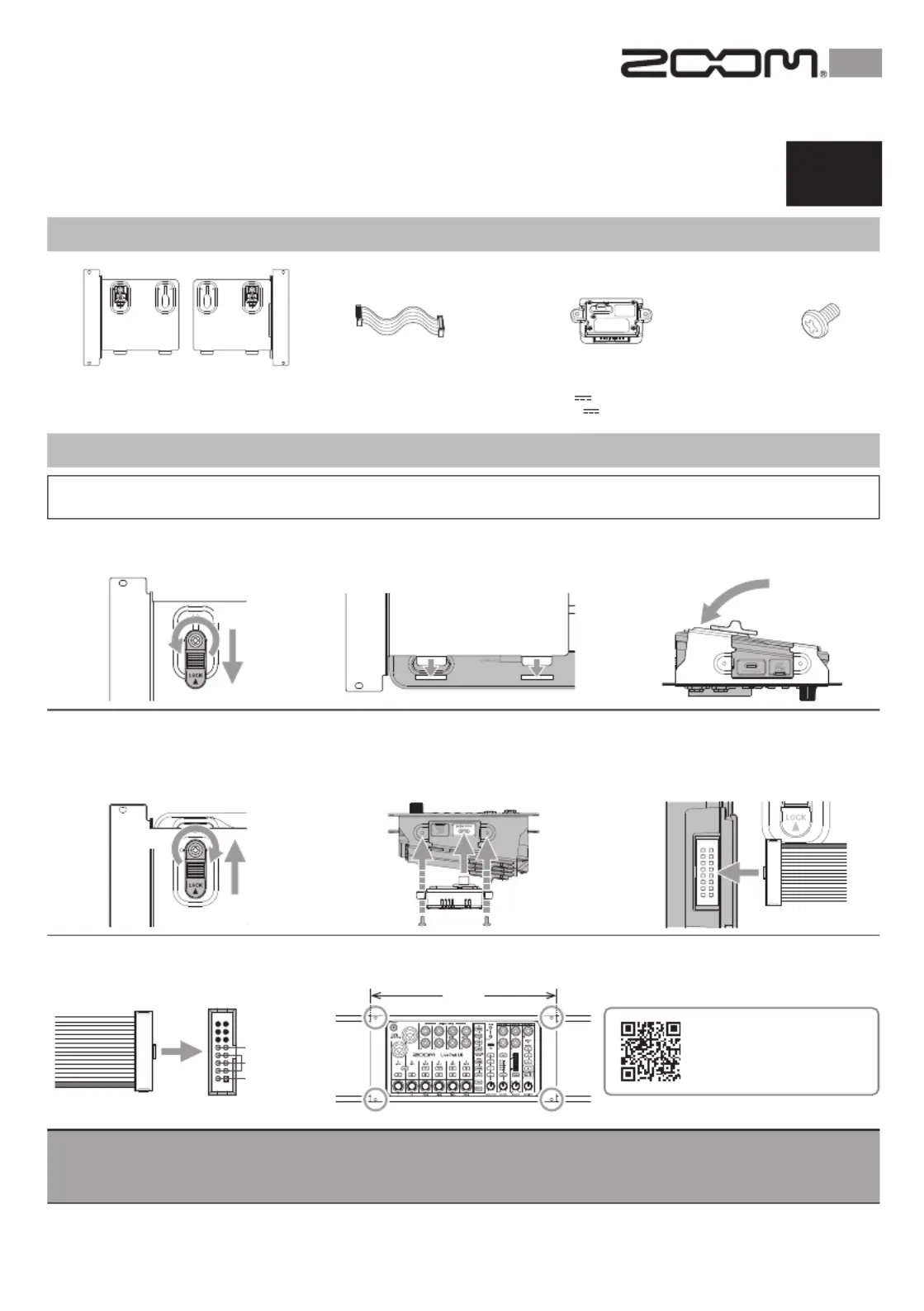

Included items
Attachment procedures
Insert the plate into the 2 connec-
tion openings on the L6.
Loosen the screw and lower the
clasp.
21
65
3
7
4
8
Raise the clasp until it clicks into
place. Then, tighten the screw.
Repeat these procedures to attach
the other plate.
Close the plate toward the L6.
Attach the power adapter and
tighten the two screws.
Connect the ribbon cable to a con-
nector in the Eurorack case.
Tighten screws in four places to
install into the Eurorack case.
Connect the ribbon cable to the
power adapter.
-12 V
GROUND
+12 V
Red stripe
• Always stop the power supply to the Eurorack case before installation.
• The power adapter converts +12 V to +5.6 V to power the L6. With a +12 V power supply, it consumes a maximum of 500 mA.
Use a Eurorack case that is compatible.
• Do not connect the power adapter to anything other than a compatible product. Doing so could cause malfunction.
zoomcorp.com/help/erl-6
Video manual access
54 HP
①
②
①
②
②
②
②②
Rack mounting plates
Dimensions: 126.8 mm (W) × 128.5 mm (D) × 44 mm (H)
Weight: 147 g (left), 137 g (right)
Ribbon cable
Length: 300 mm
Weight: 13 g
Screws × 8
(including 2 extra screws)
Power adapter
Dimensions: 65 mm (W) × 34 mm (D) × 26.6 mm (H)
Weight: 22 g
Rated input: +12 V 1.6 A
Rated output: +5.6 V 2.5 A
Remove batteries from the L6 before attaching the ERL-6.
Leaving batteries in for a long time could lead to leaking and cause malfunction.
