Zotac ZBOX BI323 INTEL N3150 1.6G Bedienungsanleitung

Zotac Desktop ZBOX BI323 INTEL N3150 1.6G

Lies die bedienungsanleitung für Zotac ZBOX BI323 INTEL N3150 1.6G (20 Seiten) kostenlos online; sie gehört zur Kategorie Desktop. Dieses Handbuch wurde von 12 Personen als hilfreich bewertet und erhielt im Schnitt 4.4 Sterne aus 6.5 Bewertungen. Hast du eine Frage zu Zotac ZBOX BI323 INTEL N3150 1.6G oder möchtest du andere Nutzer dieses Produkts befragen? Stelle eine Frage

Download PDF

Seite 1/20

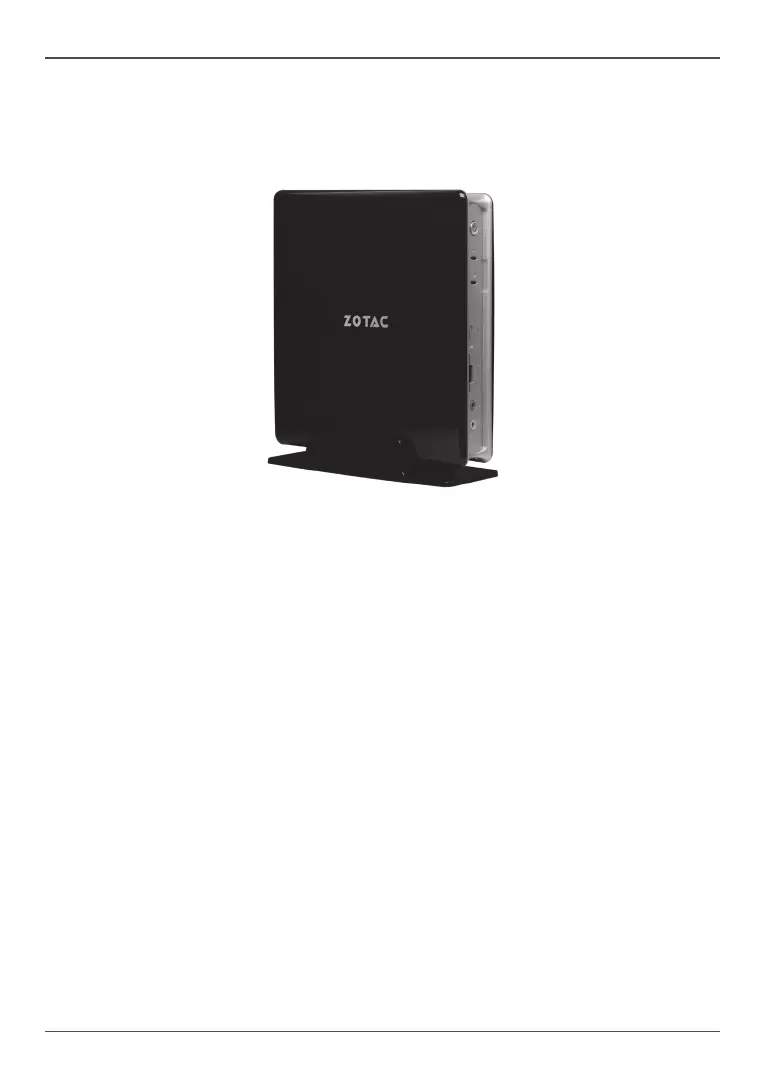

ZOTAC ZBOX

User’s Manual

No part of this manual, including the products and software described in it,

may be reproduced, transmitted, transcribed, stored in a retrieval system, or

translated into any language in any form or by any means,except documenta-

tion kept by the purchaser for backup purposes, without the express written

permission of ZOTAC.

Products and corporate names mentioned in this manual may not be reg-

istered trademarks or copyrights of their respective companies, and are

used for identication purposes only. All trademarks are the property of their

respective owners.

Every effort has been made to ensure that the contents of this manual are cor-

rect and up to date. However, the manufacturer makes no guarantee regard-

ing the accuracy of its contents, and reserves the right to make changes

without prior notice.

CAUTION:

Risk of explosion if the battery is replaced with an incorrect type. Batteries

should be recycled where possible. Disposal of used batteries must be in

accordance with local environmental regulations.

ZOTAC ZBOX

Table of Contents

Product Specications -------------------------------------------------------------------------- 3

Safety information -------------------------------------------------------------------------------- 4

Setting up your system ----------------------------------------------------------------------- 4

Care during use -------------------------------------------------------------------------------- 4

Welcome --------------------------------------------------------------------------------------------- 5

Package contents ------------------------------------------------------------------------------ 5

Getting to know your ZOTAC ZBOX -------------------------------------------------------- 6

Front view ---------------------------------------------------------------------------------------- 6

Rear view----------------------------------------------------------------------------------------- 7

Installing Hardware inside ZOTAC ZBOX ------------------------------------------------- 8

Installing a memory module ----------------------------------------------------------------- 8

Removing the memory module ------------------------------------------------------------- 10

Installing a hard drive ------------------------------------------------------------------------- 11

Setting up your ZOTAC ZBOX ---------------------------------------------------------------- 12

Positioning your ZOTAC ZBOX --------------------------------------------------------------- 13

Installing the stand ----------------------------------------------------------------------------- 13

Installing drivers and software --------------------------------------------------------------- 14

Installing an operating system -------------------------------------------------------------- 14

Installing system drivers ---------------------------------------------------------------------- 14

Using your ZOTAC ZBOX ----------------------------------------------------------------------- 15

Conguring wireless connection ----------------------------------------------------------- 15

Conguring wired connection --------------------------------------------------------------- 15

Using a static IP ---------------------------------------------------------------------------- 15

Using a dynamic IP (PPPoE connection) -------------------------------------------- 16

Conguring audio output via an HDMI /DP device ------------------------------------ 16

Installing Windows 7 64-bit -------------------------------------------------------------------- 17

ZOTAC ZBOX

Product Specications

q Microprocessor support

v Intel® Celeron® Processor N3150 (Quad-core, 1.6 GHz, 2M Cache,

up to 2.08 GHz )

q Operating systems:

v Windows 7 64bit, Windows 8.1 64bit, Windows 10 32bit/64bit

q System Memory support

v Two 204-pin SO-DIMMs DDR3L-1600

v Up to 8 GB of memory

q USB Ports

v Three USB 3.0 ports (one SD card/ USB 3.0 Combo , two rear panel ports)

v One USB 3.0 Type-C port

v One USB 2.0 port

q Onboard Serial ATA

v SATA 6.0 Gb/s transfer rates

v Supports one 2.5-inch SATA HDD or SSD (support the device with max

9.5mm height)

q Onboard GLAN

v Supports 10/100/1000 Mbps operation

v Supports IEEE 802.3

q WiFi/Bluetooth support

v Compliant with IEEE802.11ac standard

v High speed wireless connection and enhanced wireless security

v Fully qualied Bluetooth v4.0

q Onboard Audio

v Stereo analog audio output and Microphone input

v One Optical SPDIF support

v HDMI 1.4b or DP 1.1a digital output

q Green Function

v Supports ACPI (Advanced Conguration and Power Interface)

q Onboard Graphics support

v Integrated Intel

HD Graphics

v HDMI 1.4b (max resolution: 3840x2160 @30Hz)

v DP 1.1a (max resolution: 3840x2160 @30Hz)

v VGA (max resolution: 1920x1080 @60Hz)

q Product Size

v 188mm x 188mm x 47mm

Produktspezifikationen

Marke:	Zotac
Kategorie:	Desktop
Modell:	ZBOX BI323 INTEL N3150 1.6G
Installiertes Betriebssystem:	Windows 10 Home
Prozessorhersteller:	Intel
Anzahl Prozessorkerne:	4
WLAN:	Ja
WLAN-Standards:	Wi-Fi 5 (802.11ac)
Bluetooth:	Ja
Bluetooth-Version:	4.0
Breite:	188 mm
Tiefe:	188 mm
Gewicht:	- g
AC-Netzadapter:	Ja
Mitgelieferte Kabel:	AC
Produkttyp:	Mini-PC
Produktfarbe:	Schwarz
Höhe:	44 mm
Kopfhörerausgänge:	1
Anzahl USB 2.0 Anschlüsse:	1
Gleichstrom-Anschluss (DC):	Ja
Anzahl Ethernet-LAN-Anschlüsse (RJ-45):	1
Betriebsanleitung:	Ja
Anzahl HDMI-Anschlüsse:	1
Ethernet LAN Datentransferraten:	10,100,1000 Mbit/s
Stromversorgung:	65 W
DVI Anschluss:	Nein
Intel® Wireless-Display (Intel® WiDi):	Ja
Mikrofon-Eingang:	Ja
Prozessor-Taktfrequenz:	1.6 GHz
Prozessorfamilie:	Intel® Celeron®
Prozessor:	N3150
Kompatible Speicherkarten:	SD, SDHC, SDXC
USB 3.2 Gen 1 (3.1 Gen 1) Anzahl der Anschlüsse vom Typ A:	3
Gehäusetyp:	Mini PC
Prozessor-Cache:	2 MB
Prozessor Boost-Frequenz:	2.08 GHz
Konfliktloser-Prozessor:	Ja
Frontsidebus des Prozessors:	- MHz
Prozessor Cache Typ:	Smart Cache
Prozessor-Code:	SR29F
Prozessor Codename:	Braswell
Prozessor Lithografie:	14 nm
Prozessorbetriebsmodi:	64-Bit
Prozessor-Paketgröße:	25 x 27 mm
Prozessor-Threads:	4
Scenario Design Power (SDP) [Szenarienbildungslösung]:	4 W
Stepping:	C0
Systembus-Rate:	5 GT/s
Thermal Design Power (TDP):	6 W
Prozessor-Serien:	Intel Celeron N3000 series
Prozessorsockel:	BGA 1170
ARK Prozessorerkennung:	87258
Integrierter Kartenleser:	Ja
Top WLAN-Standard:	Wi-Fi 5 (802.11ac)
Intel® Turbo-Boost-Technologie:	Nein
Eingebettete Optionen verfügbar:	Nein
Intel® 64:	Ja
Intel® Virtualization Technologie (VT-X):	Ja
Anzahl VGA (D-Sub) Anschlüsse:	1
Speicherkanäle:	Zweikanalig
SATA III Anschlüsse:	2
USB 3.2 Gen 2 (3.1 Gen 2) Anzahl der Anschlüsse vom Typ C:	1
Speichermedien:	SSD
Gesamtspeicherkapazität:	32 GB
Intel® Small-Business-Advantage (Intel® SBA):	Nein
Intel® Hyper-Threading-Technik (Intel® HT Technology):	Nein
Intel® Identity-Protection-Technologie (Intel® IPT):	Ja
Intel® Smart-Response-Technologie:	Nein
Verbesserte Intel SpeedStep Technologie:	Ja
Anzahl installierter Prozessoren:	1
PCI-Express-Slots-Version:	2.0
Tjunction:	90 °C
PCI Express Konfigurationen:	1x4, 4x1
Maximale Anzahl der PCI-Express-Lanes:	4
Maximaler interner Speicher, vom Prozessor unterstützt:	8 GB
Speichertypen, vom Prozessor unterstützt:	DDR3L-SDRAM
Speichertaktraten, vom Prozessor unterstützt:	1600 MHz
Eingebaute Grafikadapter:	Ja
On-Board Grafikadapter Basisfrequenz:	320 MHz
Maximale dynamische Frequenz der On-Board Grafikadapter:	640 MHz
Maximaler integrierter Grafik-Adapterspeicher:	8 GB
Anzahl an unterstützen Displays (On-Board-Grafik):	3
On-Board Grafikadapter DirectX Version:	Ja
On-Board-Grafikadapterfamilie:	Intel® HD Graphics
SSD Speicherkapazität:	32 GB
Optisches Laufwerk - Typ:	Nein
Anzahl SSD installiert:	1
SSD Schnittstelle:	M.2
Anzahl DisplayPort Anschlüsse:	1
Anzeige enthalten:	Nein
Intel® Quick-Sync-Video-Technik:	Ja
Intel® InTru™ 3D Technologie:	Nein
Intel® Clear Video HD Technology für (Intel® CVT HD):	Ja
Intel® AES New Instructions (Intel® AES-NI):	Ja
Execute Disable Bit:	Ja
Leerlauf Zustände:	Ja
Thermal-Überwachungstechnologien:	Ja
Intel® Trusted-Execution-Technik:	Nein
CPU Konfiguration (max):	1
Intel® VT-x mit Extended Page Tables (EPT):	Ja
Intel® Sicherer Schlüssel:	Ja
Intel Stable Image Platform Program (SIPP):	Nein
Intel® OS Guard:	Nein
Intel® Virtualisierungstechnik für direkte I/O (VT-d):	Nein
Intel® Clear Video Technologie:	Ja
ECC vom Prozessor unterstützt:	Nein
Intel® Anti-Theft Technologie (Intel® AT):	Nein
Intel® Insider™:	Nein
Intel® Enhanced Halt State:	Ja
Intel® Clear Video Technology für Mobile Internet Devices (Intel® CVT for MID):	Ja
Intel® Identity Protection Technologieversion:	1.00
Intel® Secure Key Technologieversion:	1.00
Intel® Rapid-Storage-Technik:	Nein
Intel® Smart-Connect-Technik:	Nein
Intel HD-Audio-Technik:	Ja
4G WiMAX integriert:	Nein
On-Board Grafikadapter Burstfrequenz:	640 MHz
Anzahl der Rechenwerke:	12
Gesamtanzahl der SATA-Anschlüsse:	2
UART:	Ja
Intel® Secure Boot:	Ja
Intel® Secure Boot Technologieversion:	1.00
Intel® Small Business Advantage (SBA) Version:	0.00
Intel® Smart Response Technologieversion:	0.00
Intel® Stable Image Platform Program (SIPP) Version:	0.00
Intel® Smart Connect Technologieversion:	0.00
Volumen (l):	1.5 l
Open GL Unterstützung des Graphik-Adapters:	Ja
Stromversorgung - Eingang Spannung:	19 V
Anzahl der 2,5" Erweiterungseinschübe:	1
Ethernet/LAN:	Ja
Unterstützte Positionierung:	Horizontal/Vertikal
Eingebautes Grafikkartenmodell:	Intel® HD Graphics
Betriebssystemarchitektur:	64-Bit
