Seite 1/2
Vielen Dank dass Sie sich für dieses ABUS Produkt entschieden haben!
Bitte lesen Sie diese Anleitung vor der Montage und Inbetriebnahme sorgfältig durch. Bewahren Sie die Anleitung auf und weisen
Sie jeden Nutzer auf die Bedienung des Produktes hin. Verpackungsmaterial von Kindern fernhalten: Erstickungsgefahr!
Einsatzbereich und wichtige Hinweise
FG500 HZ ist für DIN rechte und linke Fenster aus Kunststo, Holz und Aluminium geeignet. Der Fenstergri ist vorgesehen für die
Aufnahme eines Prolhalbzylinders mit einstellbarer Schließnase (45°; nicht im Lieferumfang enthalten). FG500 HZ erfüllt
die strengen Prüfanforderungen der DIN 18267. Klassizierungsschlüssel nach DIN EN 13126-3:2023-04 : H3-0 2 0 3 3 C1 2.
Die Registernummer der DIN Certco-Anerkennung lautet: 9N006.
Achten Sie beim Betätigen des Fenstergris darauf, dass Sie und andere Personen sich nicht die Finger klemmen oder quetschen.

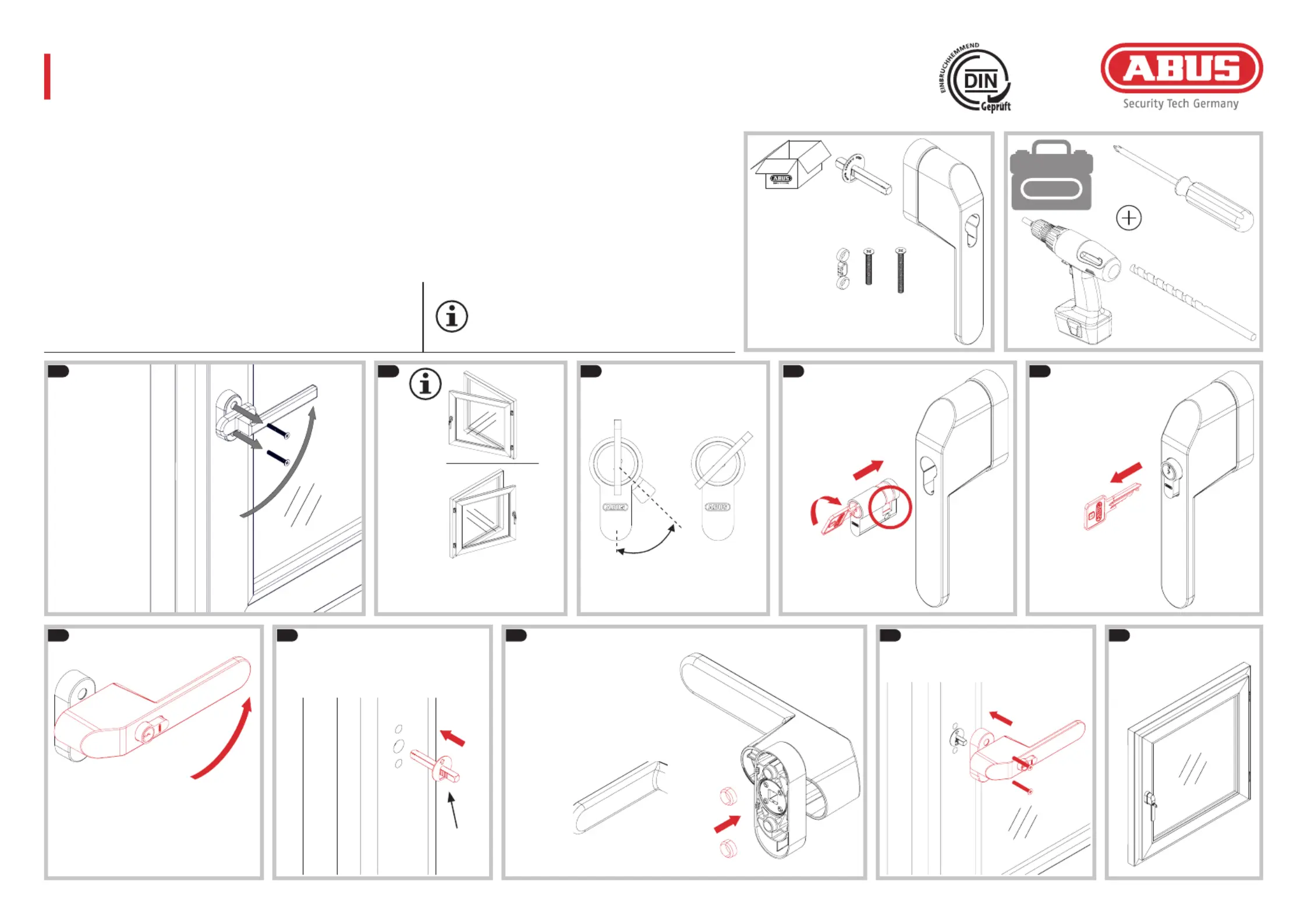

Inhalt: 1. Demontage des vorhandenen Fenstergris Symbolerklärung:
2. Montage des FG500 HZ
3. Bedienung des FG500 HZ Hinweis zur Montage / Bedienung
4. Demontage des Gris FG500 HZ
5. Demontage des Zylinders FG500 HZ
TOOLS
Demontage
vorhandener
Gri (wenn
Schrauben
> 45 mm: diese
auewahren
und bei Schritt
2.7 einsetzen).
1.
2.
R
L
Anleitung zeigt die Montage an
einem Fenster DIN rechts (R).
Bei DIN linken Fenstern erfolgt
die Montage seitenverkehrt.
1.
9N006
M5 x
45 mm
2x2x
M5 x
35 mm
Stellen Sie die Schließnase des
Prolzylinders auf 45° rechts ein.
2.1
1.
2.
Wenn der Prol-
zylinder spürbar
im Fenstergri
eingerastet ist, ziehen
Sie den Schlüssel ab.
2.4
min.
12 mm!
Schieben Sie die Distanzscheibe
mit dem Pfeil nach oben auf den
Vierkantsti.
Der Vierkantsti muss mindestens
12 mm überstehen.
Beträgt der Durchmesser der
vorhandenen Schraubenlöcher
weniger als 10 mm, bohren Sie
die Löcher mit einem ø 10 mm-
Bohrer ca. 6 mm tief auf.
Beträgt der Durchmesser der
vorhandenen Schraubenlöcher
mehr als 10 mm, verwenden Sie
die beiden mitgelieferten
Reduzierhülsen.
1.
2.
Je nach Tiefe der Schraubenlöcher,
Schrauben M5 x 35, M5 x 45 oder
die vorhandenen Schrauben aus
Schritt 1. verwenden.
optional: ø 10 mm
optional
2. 2.2 2.3
Gri schließen
und Funktion
prüfen.
2.5 2.6 2.8 2.7
4
Stecken Sie den
Schlüssel in den
Prolzylinder ein und
drehen ihn, bis die
Schließnase bei steht.
2.
1.
click
I N S T R U C T I O N S
F G 5 0 0 H Z
Entsorgung: Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den
geltenden gesetzlichen Bestimmungen. Bitte wenden Sie sich bei Rückfragen an die
für die Entsorgung zuständige kommunale Behörde. Entsorgen Sie die Verpackung
sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien und Kunststoteile in
die Wertsto-Sammlung.
Gewährleistung: ABUS Produkte sind mit größter Sorgfalt konzipiert, hergestellt und
nach geltenden Vorschrien geprü. Die Gewährleistung erstreckt sich ausschließ-
lich auf Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind. Falls
nachweislich ein Material- oder Herstellungsfehler vorliegt, wird das Produkt nach
Ermessen von ABUS repariert oder ersetzt. Die Gewährleistung endet in diesen Fällen
mit dem Ablauf der ursprünglichen Gewährleistungslaufzeit. Weitergehende Ansprü-
che sind ausdrücklich ausgeschlossen. ABUS haet nicht für Mängel und Schäden,
die durch äußere Einwirkungen (z.B. Transport, Gewalteinwirkung), unsachgemäße
Bedienung, normalen Verschleiß und Nichtbeachtung dieser Anleitung entstanden
sind. Bei Geltendmachung eines Gewährleistungsanspruchs ist dem zu beanstan-
denden Produkt der originale Kaueleg mit Kaufdatum und eine kurze schriliche
Fehlerbeschreibung beizufügen.
Technische Änderungen vorbehalten. Für Druckfehler und Irrtümer keine Haung.
T390769 | V1 | G24

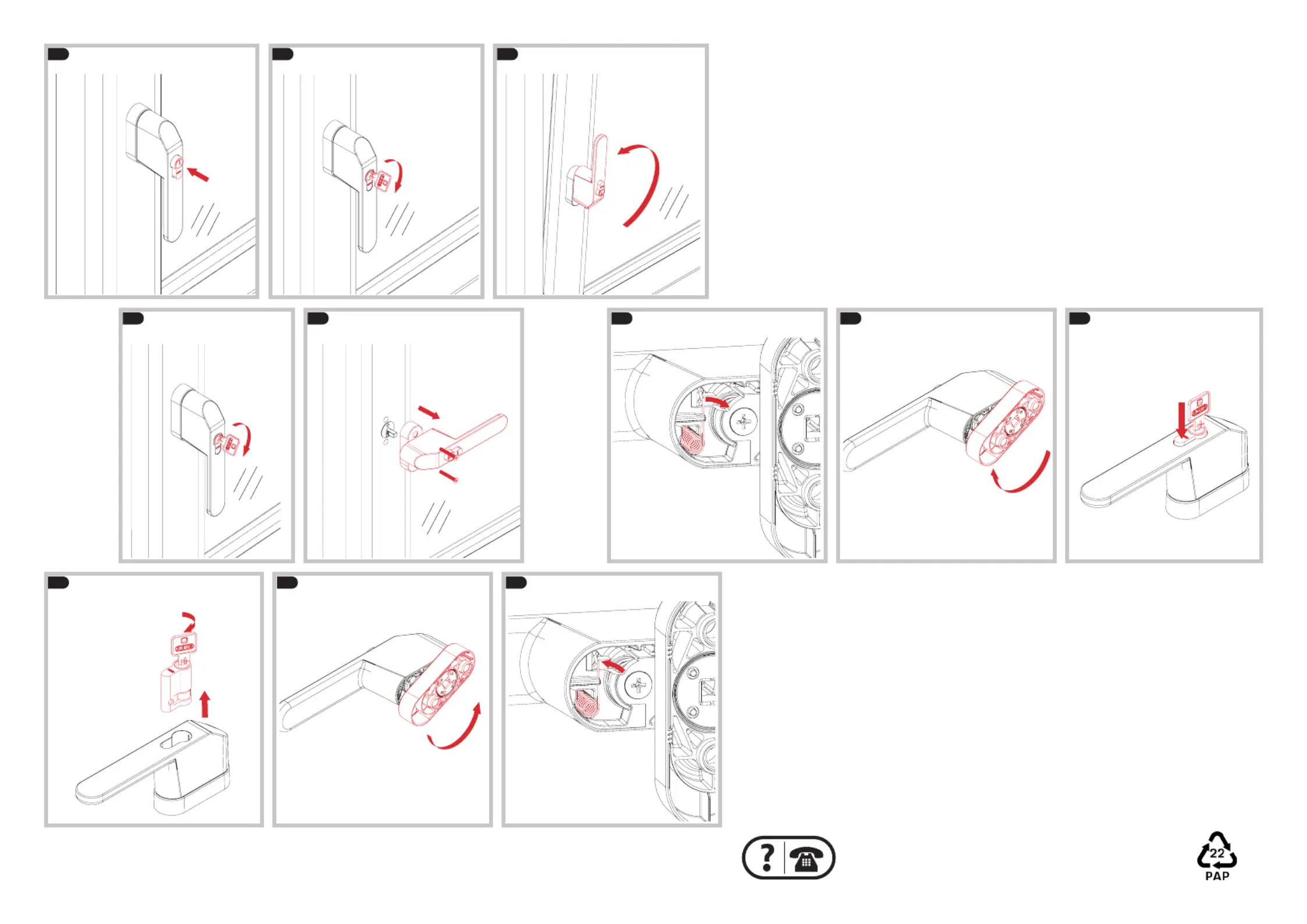

3.1
press!
© ABUS 2024
ABUS August Bremicker Söhne KG | D 58292 Wetter | Germany.
Tel.: +49 (0) 23 35 63 40 | www.abus.com | info@abus.de
Önen aus der Verriegelung
mit Schlüssel
Demontage
des Gris
FG500 HZ
4.2 5.1
Lösen Sie die Feder im Gehäuse
(Feder nicht entnehmen!)
5.2
5.4
Durch Drehen mit dem Schlüssel
können Sie den Zylinder entnehmen
Fenstergri nach oben drehen für
Kippstellung
Zum Schließen Zylinder eindrücken Önen aus der Verriegelung mit
Schlüssel
3.2 3.3
4.1
Demontage
des Zylinders
FG500 HZ
5.5 5.6
Klemmen Sie die Feder wieder fest
5.3
Drücken Sie den Zylinder ein-
mal leicht ein
2.
1.
