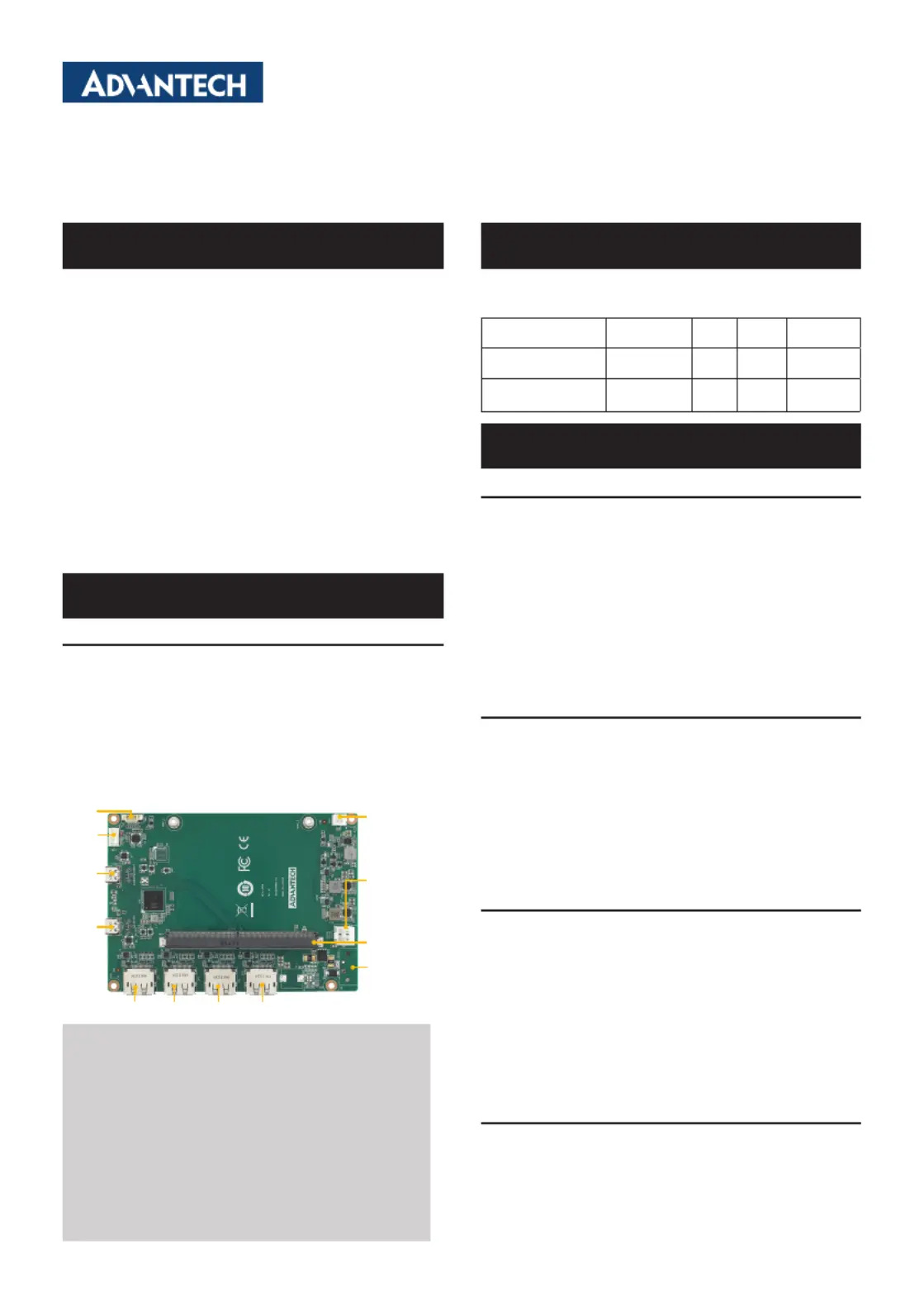

MIOe-UMXM Startup Manual 1
Before you begin installing your card, please make sure that
the following items have been shipped:
1. 1 x MIOe-UMXM
2. 1 x SMBUS Cable 25 cm (p/n: 1700033258-01)
3. 1 x USB4 cable 20cm (p/n: 1700034699-01) (Optional)
If any of these items are missing or damaged, please con-
tact your distributor or sales representative immediately.
Note 1: For detailed contents regarding MIOe-UMXM,
please refer to information on the support web-
site: http://support.advantech.com.tw.
Note 2: AdobeReaderisrequiredtoviewanyPDFle.
Adobe Reader can be downloaded at:
http://get. adobe.com/tw/reader/otherversions/.
(Adobe is the trademark of Adobe Systems
Incorporated.)
General
• Expansion: MXM expansion slot
• Display: 4 x Display Port
• Internal I/O:
- 2 x USB4 Type-C (Lotes/ AUSB0494-P203A)
- 1 x SMBus (Aces/ 85205-04001)
- 1 x 2P fan (J.S.T. B2B-XH-A(LF)(SN))
- 1 x 4P fan (Pinrex 744-81-04TW30 or
744-81-04TWR030)
Specications
SMB1
F
AN (4P)
TYPEC1
TYPEC2
DCIN1
(MIOe-UMXM-WVA1)
DCIN2,3
(MIOe-UMXM-FVA1)
FAN1 (2P)
MXM1
DP1
DP2
DP4
DP3
MIOe-UMXM USB4-to-MXM GPU Carrier Card, MI/O-
Extension Module
Startup Manual
• Internal I/O:
- Dimensions (L x W): 140 x 100 mm
Part No. MXM
support type
MXM
TGP
Power
DC-in
Power
connector
MIOe-UMXM-WVA1 Type A Up to
60W
12-24V 2P Phoenix
MIOe-UMXM-FVA1 Type A, B, B+ Up to
115W
12V 2x2 ATX
Enable MIOe-UMXM
1. Connect USB4 Type-C cable(p/n 1700034699-01):
MIOe-UMXM [TYPEC1, TYPEC2] and MB USB4 con-
nector.
2. Connect SMBus cable(p/n: 1700033258-01):
MIOe-UMXM [SMB1] and MB I2C/SMbus.
3. Power on MIOe-UMXM.
4. Power on MB.
5. MB detects MXM fan signals through SMBus.
*MIOe-UMXM should be ready before MB power on.
Change MXM GPU card
1. PowerobothMIOe-UMXMandMB.
2. ChangeGPUMXMunderpowerocondition.
3. Connect USB4 Type-C cable.
4. Connect SMBus cable.
5. PoweronMIOe-UMXMrst.
6. Power on MB.
* MIOe-UMXM should be ready before MB power on.
MB I2C/ SMBus
1. MB can support MIOe-UMXM in either I2C/SMBUS.
2. MB EC detects MXM fan signals through I2C/SMBUS.
3. MB I2C/SMBus will be occupied for MIOe-UMXM
device.
4. When detected, MXM module provide: (a) MXM
temperature, (b) MXM fan infos to SUSI; BIOS collect
above MXM information to HW monitor page.
5. If not connecting SMBus cable, MIOe-UMXM can still
allow MXM module cooler to operate at full speed.
USB4 Host for MIOe-UMXM
1. Any other board providing USB4 with PCIe shall be
compatible to MIOe-UMXM.
Notice for MIOe-UMXM Use
Specications(Cont.) Packing List
For more information on this and other Advantech
products, please visit our website at:
http://www.advantech.com
http://www.advantech.com/eplatform
For technical support and service, please visit our
support website at:
http://service.advantech.com.tw/support/
Part No.
Printed in China
1st Edition
January 2025
