AMAX-4800 Startup Manual 1
Before installation, please check that the following items are
included in the shipment:
1. 1 x AMAX-4800 module
2. 2 x Terminal blocks (see Specications for more details)
3. 1 x AMAX-4800 startup manual
If any of these items are missing or damaged, contact your
distributor or sales representative immediately.
For more detailed information about this product, download
the latest user manual from the Advantech website.
The AMAX-4800 EtherCAT SubDevice informa-
tion (ESI) le can be downloaded from the Ad-
vantech website at http://www.advantech.com.
Every ESI le contains the conguration data of an Ether-
CAT SubDevice module. Various EtherCAT communica-
tion settings can be dened from the ESI les of con-
nected SubDevice units as well the network connection
information. ESI les are saved to the conguration tool to
provide network conguration data. Subsequently, the net-
work conguration data can be downloaded to an Ether-
CAT MainDevice unit for conguring an EtherCAT network.
AMAX-4800 Series
Industrial EtherCAT SubDevice Modules
Startup Manual
The AMAX-4800 series comprises industrial EtherCAT Sub-
Device modules equipped with the EtherCAT protocol. The
modules’ compact size and integrated DIN-rail mount kit en-
sure easy installation in a variety of cabinets. The modules
also feature euro-type pluggable terminal blocks and LED
indicators that facilitate system setup and maintenance. All
modules are equipped with an isolation circuit that ensures
current protection for demanding industrial applications.
General
• Connectors
- 10-pin terminal block (3.81 mm) * N
(AMAX-4830/30SO/33/34/50: N = 4,
AMAX-4855/56: N = 8,
AMAX-4860: N = 3,
AMAX-4862: N = 6)
- 3-pin screw terminal block (3.81 mm) * 2 (power)
- RJ-45 * 2 (EtherCAT)

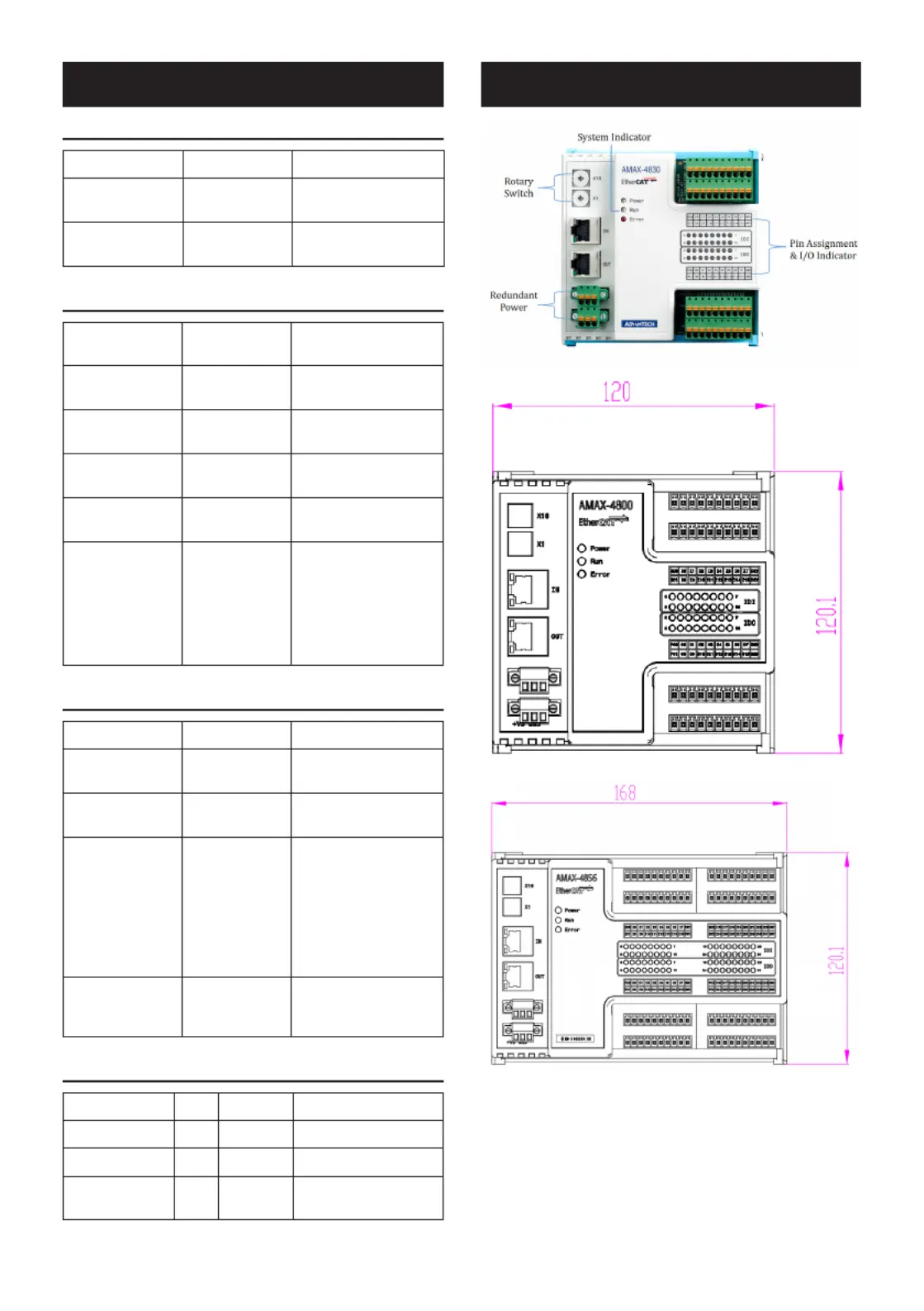

• Dimensions
AMAX-4830/30SO/33/34/50/60: 120 x 120 x 40 mm
AMAX-4855/56/62: 168 x 120 x 40 mm
• OperatingTemperature: -20 ~ 60 °C (32 ~ 140 °F)
• StorageTemperature:-40 ~ 70 °C (-40 ~ 158 °F)
• StorageHumidity:5 ~ 95% RH (non-condensing)
• PowerSupply:10 ~ 30 V
DC
Communications
• Interface:EtherCAT
• DataTransferMedium:Ethernet/EtherCAT cable (CAT5
min.), shielded
• DistanceBetweenModules:100 m max.(100BASE-TX)
• CommunicationCycleTime:100 us
• DataTransferRate:100 Mbps
• Conguration:Not required
DigitalInput
• Channels
- AMAX-4830/4830SO/4850/4862: 16 channels
- AMAX-4833/4855/4856: 32 channels
- AMAX-4860: 8 channels
• InputVoltage
- Logic 0: 3 V max.
- Logic 1: 10 V min. (30 V max.)
• IsolationProtection: 2,500 V
DC
PackingList
For more information about this or other Advantech
products, please visit our website at
http://www.advantech.com
http://www.advantech.com/eplatform
For technical support and service, please visit our
support website at
http://support.advantech.com
This manual is for the AMAX-4800 series modules.
Part No. 2001483004 Edition 5
June 2024
Specications
Overview
UserManual
EtherCATSubDeviceInformationFile
