(h)(g)(f)(e)

(a)(b)

(c)(d)

2016/07/V1

Content

AKASA Company Notices

The information contained in this document is subject to change without

notice. All rights reserved. Reproduction, adaptation, or translation of this

material is prohibited without prior written permission of AKASA, except as

allowed under copyright laws. The only warranties for AKASA products and

services are set forth in the express warranty statements accompanying such

products and services. Nothing herein should be construed as constituting an

additional warranty. AKASA shall not be liable for technical or editorial errors

or omissions contained herein.

GB

WARNING

Electrostatic discharge (ESD) can damage system components. Use an ESD

controlled workstation. If such a workstation is not available, wear an

antistatic wrist strap or touch an earthed surface before handling any PC

components.

FR

ATTENTION

Une décharge électrostatique (ESD) peut endommager les composants du

système. Utilisez une station de travail protégée contre l’ESD. Si vous ne

disposez pas d’une telle station de travail, portez un bracelet antistatique ou

touchez une surface connectée à la masse avant de manipuler les composants

du PC.

D

WARNUNG

Die Systemkomponenten können durch elektrostatische Entladung beschädigt

werden. Benutzen Sie einen for ESD schützenden Arbeitsplatz. Sollte ein

solcher Arbeitspaltz nicht verfügbar sein, tragen Sie ein antistatisches

Armband or berühren Sie eine geerdete Oberfläche vor dem hantieren mit PC

Komponenten.

PT

Cuidado

A descarga eletrostática (ESD) pode danificar os componentes

do sistema. Se uma bancada técnica não estiver disponível, use uma pulseira

antiestática ou toque em uma superfície aterrada antes de manusear qualquer

componente.

ES

ADVERTENCIA

La descarga electrostática (ESD) puede dañar componentes en el sistema. Use

una estación de trabajo controlada ESD. Si no tiene disponible dicho lugar de

trabajo, colóquese una muñequera antiestática o toque la superficie conectada

a tierra antes de tocar componentes en el PC.

JP

警告

静電気放電（ESD）はシステムコンポーネントを破損させることがあります。

ESD防止措置のとられている環境で組立て・交換作業を行ってください。一般環

境で作業される場合には静電気除去リストバンド等を着用するか、作業前にアー

ス接続されている物（水道管などが一般的です）に触れるなどして、ESDの発生

を予防してください。

コンポーネントを取り扱う前に接地されたものの表面に触れてください。

CN

警告

靜電放電(ESD)會導致系統元件損壞。請使用防靜電放電工作站。如果無工作站，

請佩戴抗靜電手腕帶，或者先接觸接地物體表面，然後再處理電腦元件。

A

B

C

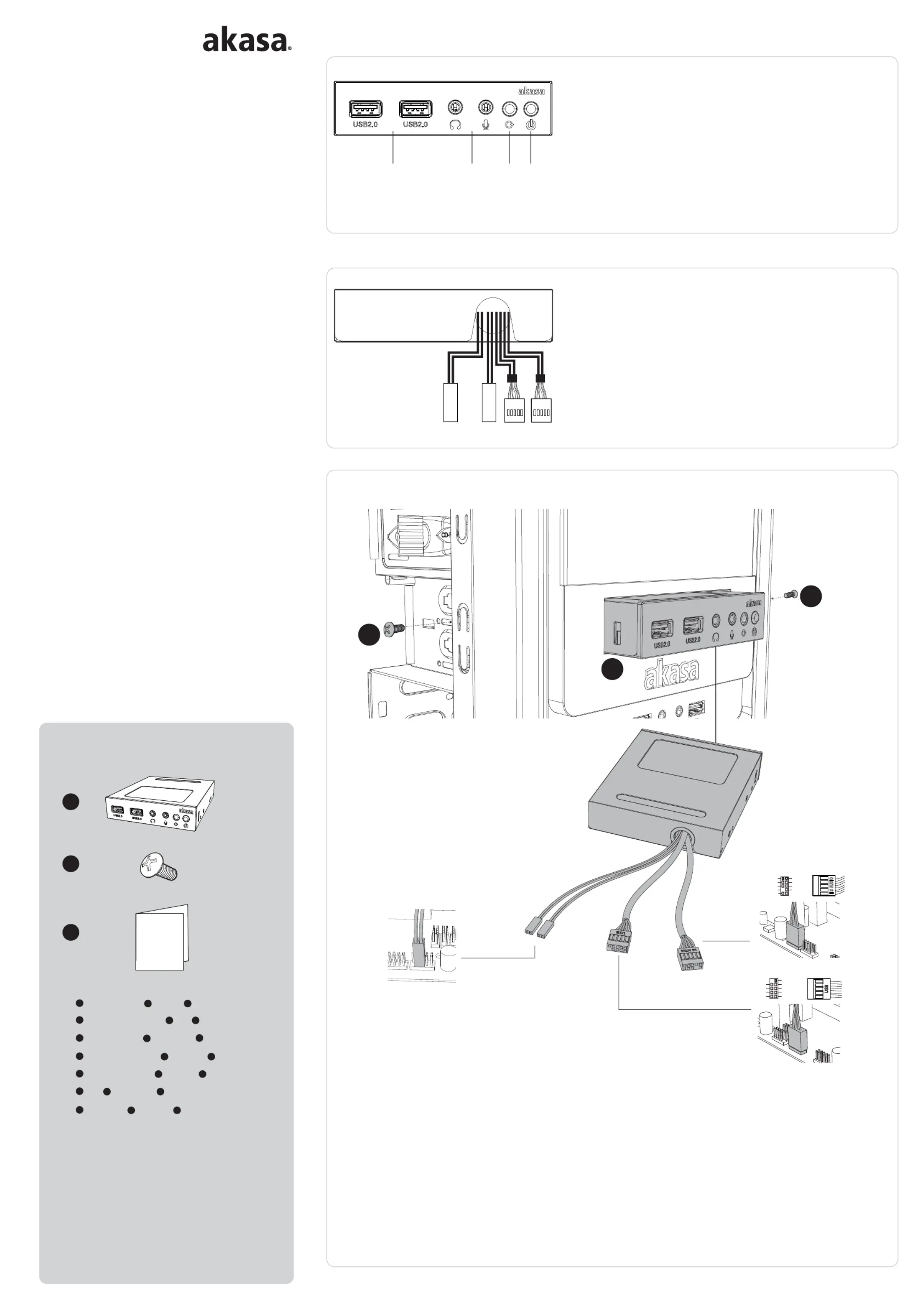

USER Manual

Front Panel

Connections

Installation

GB (a) USB 2.0 ports (b) HD audio ports (c) reset button (d) power button

FR (a) Port USB2.0 (b) Port audio HD

(c) bouton de réinitialisation (d) bouton d'alimentation

D (a) USB2.0-Anschluss (b) HD Audio-Anschlüsse (c) Reset-Taste

(d) Ein-/Aus-Taste

PT (a) porta USB 2.0 (b) Porta de áudio HD (c) botão reset (d) botão power

ES (a) Puerto USB2.0 (b) Puerto de audio HD (c) botón de reinicio

(d) botón de alimentación

JP (a) (b) (c) (d) USB2.0ポートHDオーディオポートリセットボタン電源ボタン

CN (a) (b) (c) (d) USB2.0 端口高清音頻端口重啟按鈕電源按鈕

GB internal device screws user manual

FR périphérique interne Vis manuel de l’utilisateur

D internes Gerät Schrauben Bedienungsanleitung

PT dispositivos internos Parafusos manual do usuário

ES dispositivo interno Tornillos manual del usuario

JP 本体取り付けねじ取扱説明書

CN 內置式裝置 安裝螺絲 使用說明書

GB (e) power switch connector (f) reset switch connector

(g) internal motherboard USB 2.0 connector (h) HD audio connector

FR (e) connecteur du commutateur d'alimentation

(f) connecteur de commutateur de réinitialisation

(g) connecteur USB 2.0 de carte mère interne (h) connecteur audio HD

D (e) Ein-/Aus-Tastenanschluss (f) Reset-Tastenanschluss

(g) interner Motherboard USB 2.0-Anschluss (h) HD Audio-Anschluss

PT (e) conector power (f) conector reset

(g) conector USB 2.0 placa-mãe interno (h) conector audio HD

ES (e) conector de botón de alimentación (f) conector de botón de reinicio

(g) conector USB 2.0 interno para placa base (h) conector de audio HD

JP (e) (f) 電源スイッチコネクタリセットスイッチコネク

(g) (h) 内部マザーボードUSB2.0コネクタHDオーディオコネクタ

CN (e) (f) 電源開關接頭重啟開關接頭

(g) (h) 內接式主板USB 2.0接頭HD音頻接口

2.

1.

user manual

Product Code: AK-ICR-29

A

B

A

B

A

A

B

B

A

B

C

C

C

C

C

A

BC

A

BC

Internal 3.5" multi

function panel

B

B

A

POWER SW

RESET SW

USB

HD AUDIO

GB If the connectors are not apparent on the board consult your motherboard manual.

Connecting the panel to the wrong headers may result in motherboard damage.

FR Si les connecteurs ne sont pas apparents sur la carte, consultez le manuel de votre carte mère.

Si vous connectez le panneau aux mauvaises embases cela risque d’endommager la carte mère.

D Wenn die Anschlüsse auf dem Motherboard nicht ersichtlich sind, schauen Sie bitte in ihren

Motherboard-Handbuch nach. Ein Anschluss des Panels an die falschen Anschlüße kann dazu

führen, dass das Motherboard beschädigt wird.

PT No caso das entradas não estarem marcadas na placa-mãe, consulte o manual da mesma.

Conectar os cabos numa entrada errada, pode danificar a placa-mãe.

ES Si los conectores no aparecen en la placa, consulte el manual de la placa base

La conexión del panel en los cabezales equivocados podría dañar la placa base.

JP各ヘッダの位置等については、マザーボードのマニュアルを参照してください。

誤ったヘッダに接続するとマザーボードに損傷を与えることがあります。



CN 如果在主板上沒看到相對應的端子,請參考主板之使用說明。如果線材接錯,有可能造成主板損坏。

PORT1L

PORT2L

PORT1R

PORT2R

SENSE_SEND

GND

PRESENCE#

SENSE1_RETURN

SENSE2_RETURN

NC

VCC

D-

D+

GND

GND

D+

D-

VCC

GND(Shield)
