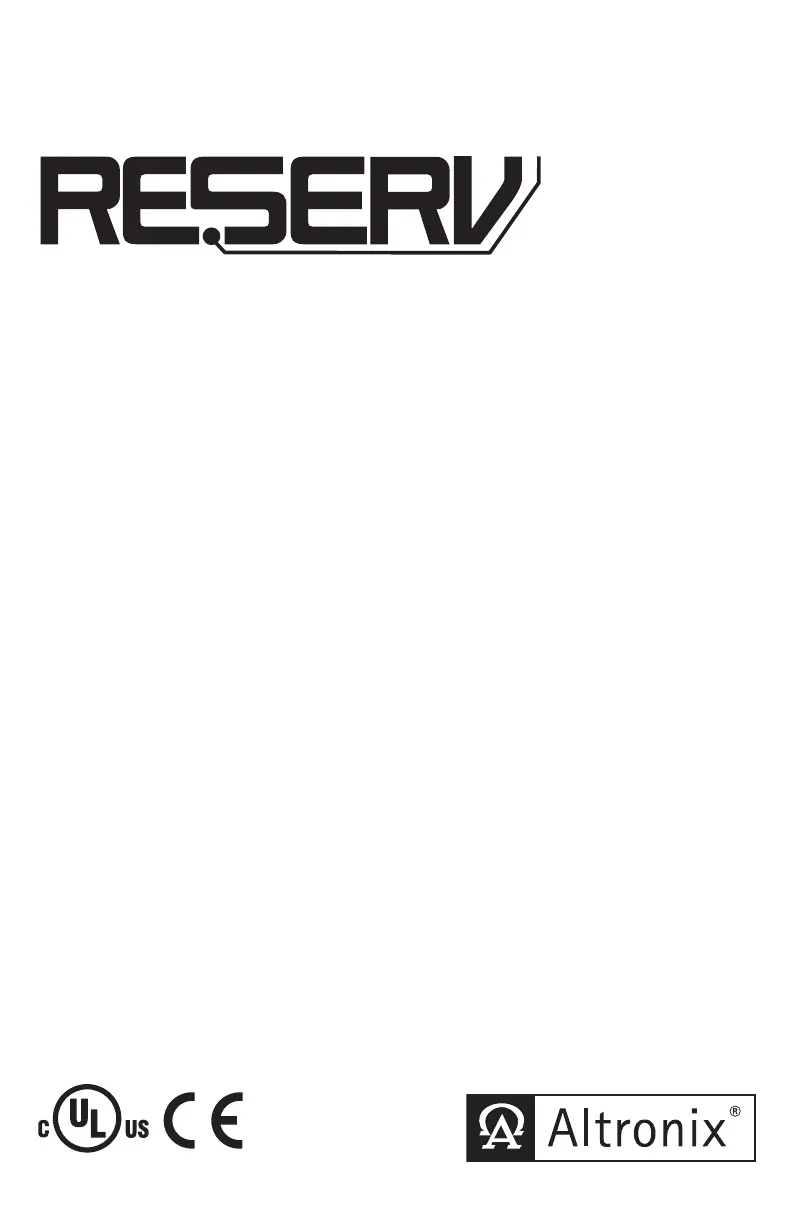

Seite 1/8

Rev. 082510

More than just power.

Video Surveillance UPS

Installation Guide

Models Include:

ReServ1

- Twelve (12) true sine wave regulated 24VAC outputs and four (4) regulated 12VDC outputs.

- 4A total supply current @ 24VAC and 2A total supply current @ 12VDC.

- PTC protected power-limited outputs.

ReServ2

- Sixteen (16) true sine wave regulated 24VAC outputs.

- 4A total supply current.

- PTC protected power-limited outputs.

ReServ3

- Sixteen (16) regulated 12VDC outputs.

- 8A total supply current.

- PTC protected power-limited outputs.

- 2 - ReServ

Overview:

Altronix ReServ Video Surveillance UPS units are designed to provide power for 24VAC and/or 12VDC cameras

during normal or power outage conditions.

True sine wave regulated AC outputs and/or regulated DC outputs.

ReServ Series Video Surveillance UPS

Configuration Reference Chart:

Altronix

Model

Number

Output/Supply

Current (A)

Ambient

Temperature

Input

Rating

PTC Protected

Power-Limited Outputs

24VAC Outputs

12VDC Outputs

Agency

Listings

UL Listings and

File Numbers

ReServ1

24VAC @ 4A (100VA)

& 12VDC @ 2A

-33º to 30ºC

115VAC

60Hz, 3.5A

16 12 4

UL File # E329542

UL 60950-1

UL/CUL Listed

for

Information

Technology

Equipment.

24VAC @ 3.5A (85VA)

& 12VDC @ 2A

-33º to 42ºC

ReServ2

24VAC @ 4A (100VA) -33º to 30ºC

115VAC

60Hz, 3.5A

16 16

–

24VAC @ 3.5A (85VA) -33º to 42ºC

ReServ3

12VDC @ 8A -33º to 42ºC

115VAC

60Hz, 3.5A

–

Specifications:

Output:

• PTC protected power-limited outputs rated @ 1A.

Battery Backup:

• Built-in charger for sealed lead acid or

gel type batteries.

• Automatic switchover to stand-by battery

when AC fails.

Supervision:

• AC fail supervision (form “C” contacts).

• Low battery supervision (form “C” contacts).

Visual & Audio Indicators:

• AC/DC power LED indicators.

• Individual power output LED indicators.

• Low voltage input and Shutdown LED indicators.

• Audio AC Fail and Battery Fail indicator.

Additional Features:

• True sine wave regulated AC outputs

(ReServ1 & ReServ2).

Regulated DC outputs (ReServ1 & ReServ3).

• Unit maintains camera synchronization.

• Ease of installation saves time and

eliminates costly labor.

Enclosure Dimensions (H x W x D approximate):

13.5” x 13” x 3.25” (342.9mm x 330.2mm x 82.6mm)

• Enclosure accommodates up to

two (2) 12VDC/7AH batteries.

Stand-by Specifications:

Stand-by Batteries

ReServ1 - 4A (100VA) load at 24VAC and 2A load at 12VDC max.

ReServ2 - 4A (100VA) max. load at 24VAC

ReServ3 - 8A (100VA) max. load at 12VDC

Two (2) 12VDC/7AH 45 minutes

Two (2) 12VDC/12AH 90 minutes

*When using 12AH batteries or larger a separate UL Listed battery enclosure must be installed.

Optional UL Listed battery enclosure must be mounted adjacent to the power supply via Class 1 wiring methods.

Produktspezifikationen

Marke:	Altronix
Kategorie:	Unterbrechungsfreies Stromversorgungssystem
Modell:	ReServ1
Akustische Signale:	Ja
Breite:	330 mm
Tiefe:	83 mm
Gewicht:	3651 g
Produktfarbe:	Grau
Höhe:	343 mm
Betriebstemperatur:	-33 - 30 °C
Paketgewicht:	4082 g
Zertifizierung:	UL 60950-1\nCE
LED-Anzeigen:	Ja
Ausgangsleistung:	- W
Nachhaltigkeitszertifikate:	RoHS
Eingangsfrequenz:	60 Hz
Anzahl der AC-Ausgänge:	12 AC-Ausgänge
Eingangs-Betriebsspannung (min):	- V
Eingangs-Betriebsspannung (max):	- V
Ausgangskapazität:	- kVA
Ausgangs-Betriebsspannung (min):	12 V
Ausgangs-Betriebsspannung (max):	24 V
Typische Backup-Zeit bei halber Belastung:	- min
Typische Backup-Zeit bei voller Belastung:	- min
Nominale Eingang Spannung:	115 V
Ausgang Anschlüsse:	16
