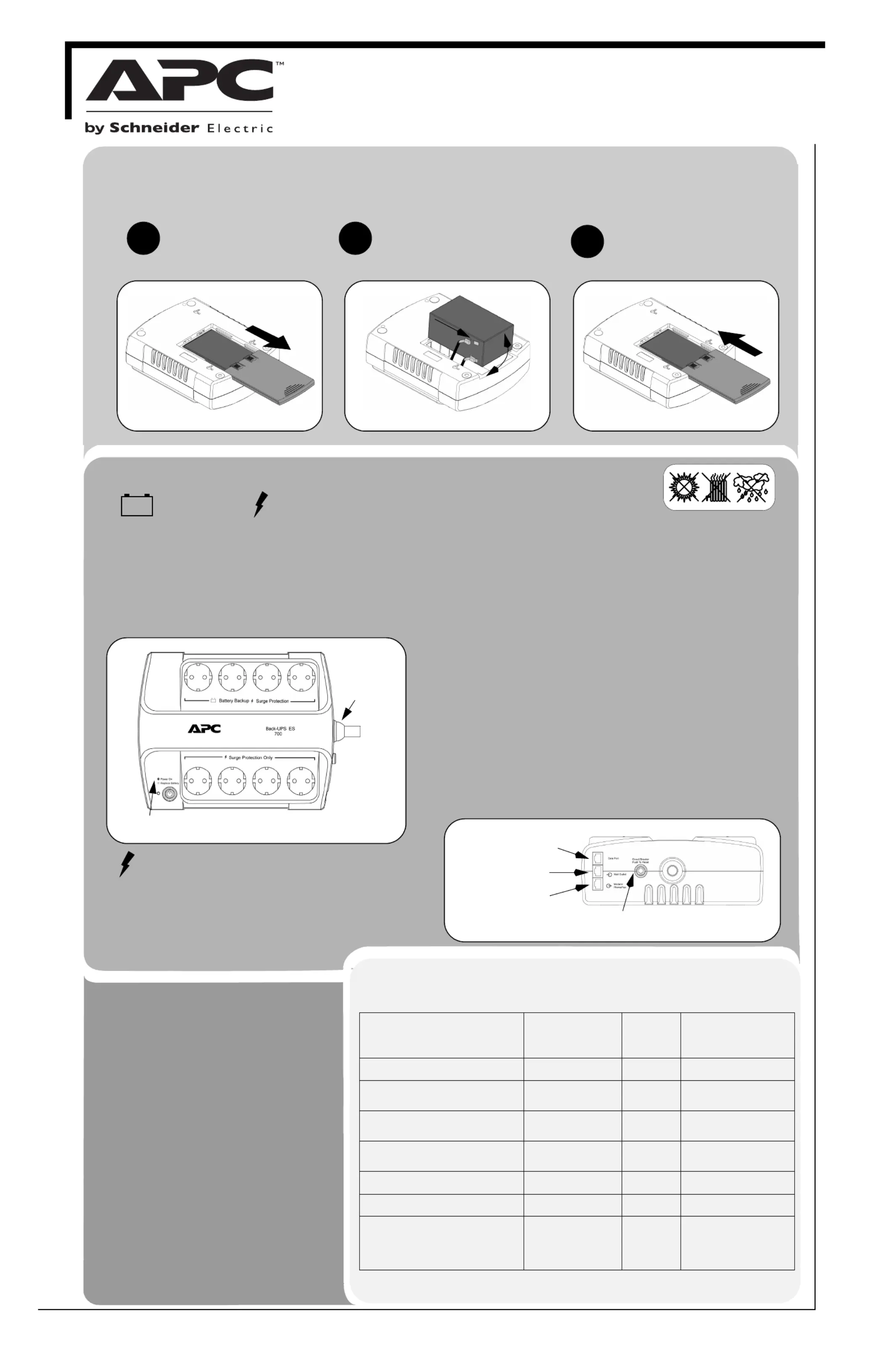

Back-UPS ES 400/550/700
1
Aus Sicherheitsgründen wird die Back-UPS ES mit nur einem angeschossenen Batteriepol versandt. Für eine ordnungsgemäße Funktion der
Back-UPS ES muss zuerst das berührungssichere Batteriekabel an dem Batteriepol aufgesteckt werden.
HINWEIS: Beim Anschließen des Akkus kann es zu Funkenbildung kommen. Dies ist normal.
Die Back-UPS ES umdrehen und
den Deckel des Batteriefaches
aufschieben.
1 2
3
Aus dem Fach nehmen und das
schwarze Kabel am Minuspol (-)
anschließen. Der korrekte Einbau des
Akkus ist auf der Zeichnung unten
dargestellt.
Den Deckel des Batteriefaches
wieder aufschieben.
Am Aufstellort muss die Back-UPS ES vor
folgenden Einflüssen geschützt sein:
- direktes Sonnenlicht
- übermäßige Wärme
- übermäßige Luftfeuchtigkeit, Kontakt mit Flüssigkeiten
Schließen Sie den Netzstecker der Back-UPS ES direkt an einer
Wandsteckdose an, nicht an einem Überspannungsfilter oder einer
Mehrfachsteckdosenleiste. Die Wandsteckdose sollte sich in der
Nähe des Gerätes befinden und bequem zugänglich sein.
Anschließen einer Modem-, Telefon-, DSL-, Fax-, 10/100 Base-T- oder
HPNA-Leitung am Überspannungsschutz.
Die Back-UPS bietet Überspannungsschutz für eine (zweiadrige)
Telefon- (auch DSL), HPNA-, Modem-, 10/100-Base-T-Ethernet- oder
Faxleitung. Das Anschlussschema ist unten abgebildet.
Hinweis: An den Überspannungsschutz-Buchsen kann ein Telefon- ODER
ein Netzwerkkabel angeschlossen werden. Ein gleichzeitiger Anschluss
von Telefon- UND Netzwerkkabeln an der USV ist nicht möglich!
Anschließen des Rechnerverbindungskabels (nur für Modell 550/700)
Das mitgelieferte Kabel und die Software bieten die Möglichkeit, bei einem
länger anhaltenden Stromausfall automatisch Dateien abzuspeichern und
das Rechnerbetriebssystem herunterzufahren.
Das Kabel am Datenanschluss (Data Port) an der Rückseite der
Back-UPS ES anschließen. Das andere Ende des Kabels am
USB-Anschluss des Rechners anschließen. Die Software findet den
entsprechenden USB-Anschluss des Rechners selbsttätig.
2
Surge Protection Only
(nur Überspannungsschutz)
Diese Anschlussdosen schützen angeschlossene
Geräte auch dann vor Überspannung, wenn die
Back-UPS ES nicht eingeschaltet ist. Hier schließen
Sie Geräte wie einen Drucker, ein Faxgerät, einen
Scanner bzw. sonstige Geräte an, die nicht auf
Notstrom angewiesen sind.
Battery Backup Surge Protection
(Batteriepufferung und Überspannungsschutz)
Diese Anschlussdosen stehen immer unter Spannung, wenn
die Back-UPS ES eingeschaltet ist. Während eines
Stromausfalls oder anderer Probleme mit der
Netzstromversorgung (Spannungsabfälle, Überspannung)
werden diese Ausgänge für eine beschränkte Dauer durch
die Back-UPS ES mit Strom versorgt. Für die
Datenverarbeitung benötigte Geräte wie Rechner, Monitor
und externe Laufwerke sollten hier angeschlossen werden.
3
Schalten Sie das Gerät mit dem
Betriebsschalter ein.
Ein kurzes Pieptonsignal und die grüne
Betriebsleuchte bestätigen, dass die Back-UPS
ES eingeschaltet ist und die Schutzfunktionen
betriebsbereit sind.
Lassen Sie die Back-UPS ES mindestens 16
Stunden lang die Batterie aufladen, damit sie im
Bedarfsfall eine ausreichende Autonomie
bereitstellen kann. Die Batterie wird geladen,
sobald die ES mit der Netzsteckdose verbunden
ist.
Installation der Software PowerChute™
Personal Edition (gilt nur für 550/700).
Legen Sie die Installations-CD-ROM mit
PowerChute Personal Edition in das Laufwerk
des Rechners ein, und verfahren Sie dann
gemäß den Anweisungen auf dem Bildschirm.
Die Back-UPS ES zeigt ihren Betriebszustand durch visuelle und akustische Signale an. Anhand
der folgenden Tabelle können Sie den Status der Back-UPS ES ermitteln.
Status Anzeigeleuchten
(Betriebsanzeige
[Power On]: grün)
(Akku wechseln
[Replace Battery]: rot)
Tonsignal Signal hört auf, wenn …
Betriebsanzeige ein
: USV speist Last mit
gefiltertem Netzstrom.
Betriebs-LED: ein keines Nicht zutreffend.
Akkubetrieb
: USV-Akku versorgt die an den
definierten Steckdosen angeschlossenen
Geräte.
Betriebs-LED: ein
(bei Signalton aus)
Alle
30 Sekunden
4 Pieptöne
USV wieder auf Netzbetrieb
umschaltet oder sie
ausgeschaltet wird.
Batteriekapazität wird schwach
: USV-Akku
versorgt die an den definierten Steckdosen
angeschlossenen Geräte nur noch kurze Zeit.
Betriebs-LED blinkt Schnelle
Pieptöne (2 Mal
pro Sekunde)
USV wieder auf Normalbetrieb
umschaltet oder sie
ausgeschaltet wird.
Akku wechseln
: Akku muss aufgeladen
werden oder hat das Ende seiner Lebensdauer
erreicht und muss ausgewechselt werden.
Betriebs-LED und
Akkuwechsel-LED blinken
(abwechselnd)
Dauerton USV mit Betriebsschalter
ausgeschaltet wird.
Akku abgeklemmt
: Akku ist nicht
angeschlossen oder unbrauchbar.
Akkuwechsel-LED blinkt Dauerton USV mit dem Betriebsschalter
ausgeschaltet wird.
Selbstabschaltung bei Überlastung
: Im
Akkubetrieb wurde eine Überlast festgestellt.
keines Dauerton USV mit dem Betriebsschalter
ausgeschaltet wird.
Passiver Modus
: Während des
Batteriebetriebs wurde die Batterieladung
vollständig entleert. Die USV wartet auf den
Anschluss an das Stromnetz, um den Betrieb
wiederaufzunehmen.
keines Alle
4 Sekunden ein
Piepton.
Netzstrom wird
wiederhergestellt, oder wenn
Netzstrom nicht innerhalb von
32 Sekunden wiederhergestellt
wird, oder die USV wird
abgeschaltet.
Bedienungsanleitung
Anschließen von Geräten
Anschließen der Batterie
Einschalten und
Softwareinstallation
Statusanzeigen
Weitere Informationen siehe Abschnitt „Beheben von Störungen“.
© 2013 APC by Schneider Electric. APC, das APC-Logo, Back-UPS und PowerChute sind Eigentum von Schneider Electric Industries
S.A.S., oder ihren angegliederter Unternehmen. Alle anderen Marken sind Eigentum ihrer jeweiligen Inhaber.
™
BETRIEBSANZEIGE/
AKKUWECHSELANZEIGE
bu365b
NETZKABEL
bu366a
ZUM USB-ANSCHLUSS AM
RECHNER (NUR BEI BACK-
UPS ES 550 UND ES 700
VON DER WANDAN-
SCHLUSSDOSE
DATENAUSGANG ZU DSL-
MODEM, TELEFON ODER
NETZWERK (10/100 BASE-T)
SCHUTZSCHALTER
ZUM ZURÜCKSETZEN EINDRÜCKEN!
DE 990-2373A
06/2013
Anhand der nachstehenden Tabelle lassen sich geringfügige Probleme bei der Installation und Benutzung der Back-UPS
beheben. Wenden Sie sich an den technischen Online-Support von Schneider Electric IT (SEIT) oder rufen Sie beim
technischen Support von SEIT an, wenn Probleme nicht mit Hilfe der nachstehenden Tabelle gelöst werden können:
Eingangswerte Nennspannung 230 V
Frequenz 50 - 60 Hz (automatische Erkennung)
Umschaltschwelle bei
Unterspannung
typisch: 180 V
Umschaltschwelle bei
Überspannung
typisch: 266 V
Ausgangswerte Im Batteriebetrieb 230 V~ rms +/- 8%
Gesamtstromaufnahme
(8 Steckdosen)
10 A (einschließlich USV-Ausgänge)
USV-Kapazität (4 Steckdosen)
400 VA / 240 W 550 VA / 330 W 700 VA / 405 W
Frequenz Akkubetrieb 50/60 Hz +/-1 Hz
Umschaltzeit typisch: 6 ms, maximal: 10 ms
Schutz und Überspannungsschutz Netzstrom kontinuierlich, 310 Joule
Filterung Schutz für Telefon/Fax/DSL Einzelleitung (zweiadrig)
Netzwerk-Überspannungsschutz 10/100Base-T Ethernet
Filter für EM- und HF-Störrauschen kontinuierlich
Wechselspannungseingang zurücksetzbarer Schutzschalter
Akku Typ geschlossene, wartungsfreie Bleibatterie
Mittlere Lebensdauer 3 - 5 Jahre je nach Anzahl der Entladungszyklen
und Umgebungstemperatur
Physikalische Nettogewicht 5,4 kg 6,4 kg 6,8 kg
Angaben Abmessungen (H x B x T) 285 x 230 x 86 mm
Umgebungstemperatur
0
o
C – 40
o
C
Umgebungstemperatur (Lagerung)
-15
o
C – 45
o
C
Relative Luftfeuchte (Betrieb) 0 – 95% nicht kondensierend
Höhe ü. NN (Betrieb) 0 – 3000 m
Sicherheits- und
Prüfzeichen
Sicherheitszertifizierung CE, Nemko-GS, PCBC, GOST, IEC62040-1-1,
IEC60884, IEC61643-1
EMV EN50091-2, EN55022 Class B
Die Standardgarantie gilt drei (3) Jahre ab Kaufdatum. Das Standardverfahren von
Schneider Electric IT (SEIT) besteht darin, die Originaleinheit durch eine im Werk
wiederaufbereitete Einheit zu ersetzen. Kunden, die aufgrund von zugewiesenen
Bestandsetiketten und festgelegten Wertverlustplänen auf eine Rücksendung der
Originaleinheit bestehen, müssen dies zuvor dem technischen Support von SEIT melden.
SEIT versendet die Ersatzeinheit, sobald die defekte Einheit in der Reparaturabteilung
eingegangen ist. Bei Vorlage einer gültigen Kreditkartennummer wird die Ersatzeinheit
auch vor dem Erhalten der Originaleinheit versandt. Der Kunde trägt die Kosten für den
Versand der Einheit an SEIT. SEIT trägt die Versandkosten für den Überlandtransport der
Ersatzeinheit an den Kunden.
Falls die Einheit einmal instandgesetzt werden muss, senden Sie sie bitte nicht an den
Händler ein. Gehen Sie vielmehr wie folgt vor:
1. Lesen Sie im Handbuch der USV die Erklärungen im Kapitel Problemlösung, um
gelegentlich auftretende Probleme allgemeiner Natur selbst beheben zu können.
2. Falls das Problem weiterhin besteht, wenden Sie sich über die Schneider Electric
IT- (SEIT) Internetseiten an den APC by Schneider Electric-Kundendienst:
www.apc.com.
a. Notieren Sie die Modell- und Seriennummer sowie das Kaufdatum. Die
Modell- und die Seriennummern befinden sich auf der Rückseite der Anlage
und können bei einigen Modellen in der LCD-Anzeige angezeigt werden.
b. Wenn Sie den SEIT-Kundendienst anrufen, wird ein Mitarbeiter versuchen,
das Problem am Telefon für Sie zu lösen. Wenn das nicht möglich ist, wird der
Techniker Ihnen eine Warenrücknahmenummer (RMA-Nr.) zuweisen.
c. Wenn die Garantie noch besteht, wird die Reparatur kostenlos durchgeführt.
d. Die Service-Verfahren und Rücksendebestimmungen können von Land zu
Land unterschiedlich sein. Bitte informieren Sie sich auf der APC by
Schneider Electric-Website über den für Ihr Land vorgesehenen Ablauf.
3. Verpacken Sie das Gerät zur Vermeidung von Transportschäden nach
Möglichkeit in der Originalverpackung. Verwenden Sie zum Verpacken niemals
Schaumstoffkugeln. Transportschäden werden nicht durch die Garantie
abgedeckt.
4. Vor dem Versand IMMER DIE USV-AKKUS TRENNEN. Die Richtlinien des
United States Department of Transportation (DOT) und der International Air
Transport Association (IATA) schreiben vor, dass USV-Akkus vor dem
Versand getrennt werden müssen. Interne Akkus können in der USV
verbleiben.
5. Vermerken Sie die RMA-Nr., die Sie vom Kundendienst erhalten haben, außen
auf der Verpackung.
6. Senden Sie die Einheit als versichertes und freigemachtes Paket an die Adresse,
die Sie vom Kundendienst erhalten haben.
Ersetzen Sie sie durch eine von APC by Schneider Electric qualifizierte Batterie.
Ersatzbatterien können Sie von www.apc.com bestellen (gültige Kreditkarte benötigt).
Bestellen Sie für die Back-UPS ES 400 die entsprechend den APCRBC106
Anweisungen des technischen Supports von SEIT. Bestellen Sie für Back-UPS ES 550
eine Batterie RBC2 RBC17. Bestellen Sie für Back-UPS ES 700 eine Batterie .
Merkmal Beschreibung BE400 BE550 BE700
Die USV kann senkrecht oder waagerecht an einer Wandfläche montiert werden. Zeichnen Sie mit Hilfe der
Schablone unten die Bohrlöcher für die Schrauben (nicht mitgeliefert) an. Anleitung zur Wandbefestigung
der USV:
1. Halten Sie diese Seite in der gewünschten Montageposition an die Wand.
2. Befestigen Sie die Seite mit Reißnägeln oder Klebestreifen provisorisch an der Wand. Durchstechen Sie
die Mittelpunkte der Kreise auf der Schablone mit einem spitzen Nagel oder einer Stecknadel, so dass eine
Markierung an der Wand sichtbar ist.
3. Bringen Sie die Schrauben an den markierten Stellen an. Lassen Sie die Köpfe der Schrauben etwa
8 mm aus der Wand herausragen. Die Schrauben müssen ein Gewicht von 6,8 kg tragen können.
4. Setzen Sie die USV mit den Schlüssellöchern auf die Schraubenköpfe auf. Schieben Sie die USV bei
senkrechter Montage etwas nach unten, bei waagerechter Befestigung drehen Sie sie etwas nach links, bis
sie fest sitzt.
165 mm
Beheben von Störungen
Problem
Mögliche
Ursache
Lösung
Back-UPS ES lässt sich nicht einschalten.
Keine Spannung an den
Überspannungsschutz-Steckdosen.
Angeschlossene Geräte werden bei
Netzausfall nicht versorgt.
Betriebsleuchte leuchtet, und Back-UPS
ES gibt alle 30 Sekunden vier Pieptöne
ab.
Betriebsleuchte blinkt einmal pro
Sekunde, und Back-UPS ES gibt
gleichzeitig einmal pro Sekunde einen
Piepton ab.
Akkubetriebszeit zu kurz.
Batterie ist nicht angeschlossen oder an der Steckdose
steht keine Netzspannung zur Verfügung.
Die Überspannungsschutz-Steckdosen sind überlastet.
Kein Netzstrom an Steckdose.
Geräte sind an den Überspannungsschutz-Steckdosen
angeschlossen.
Back-UPS ES ist überlastet.
Die PowerChute Personal Edition Software hat den
Rechner wegen Stromausfall abgeschaltet.
Verfügbare Batteriekapazität der Back-UPS ES wurde
aufgebraucht.
Angeschlossenes Gerät kann nicht mit der von der
Back-UPS ES erzeugten stufenförmigen Sinusspannung
betrieben werden.
Back-UPS ES ist reparaturbedürftig.
Back-UPS ES arbeitet im Batteriebetrieb.
Batteriekapazität geht zu Ende (reicht noch ca. 2 Minuten).
Akku nicht voll aufgeladen.
Akku hat Ende seiner Lebensdauer erreicht.
Batterie anschließen (siehe „Anschließen der Batterie“) und nachprüfen, ob an der Wandsteckdose
Spannung anliegt.
Weniger Geräte/geringere Last an den Überspannungsschutz-Steckdosen anschließen.
Sicherung/Sicherungsautomat für Wandsteckdose überprüfen; ggf. vorhandenen Schalter der
Wandsteckdose einschalten.
Sicherstellen, dass die Geräte, die bei einem Stromausfall Notstrom benötigen, an den Steckdosen
mit Akkustrom und Überspannungsschutz (NICHT an den Überspannungsschutz-Steckdosen)
angeschlossen sind.
Sicherstellen, dass die Akkustrom-Überspannungsschutz-Steckdosen durch die angeschlossenen
Geräte nicht überlastet werden. Eventuell einige angeschlossene Geräte trennen und feststellen,
ob das Problem weiterhin besteht.
Back-UPS ES läuft im Normalbetrieb.
Die Back-UPS ES kann nur für begrenzte Zeit Akkustrom liefern. Sie schaltet sich ab, wenn die
Batteriekapazität nicht mehr ausreicht. Vor der erneuten Benutzung, den Akku 16 Stunden lang
aufladen.
Die Ausgangswellenform ist für Rechner und Zubehörgeräte konzipiert. Sie ist nicht für Geräte mit
Motoren geeignet.
Wenden Sie sich zur weiteren Problemlösung an den technischen Support von SEIT.
Netzausfall, Back-UPS ES arbeitet im Batteriebetrieb. Nach der Umschaltung auf Batteriebetrieb
sollten Sie Ihre Dateien abspeichern, den Rechner herunterfahren und die USV abschalten. Nach
Wiederherstellung der Netzstromversorgung können Sie die USV wieder einschalten und den
Rechner wieder hochfahren.
Die Back-UPS ES wird sich in Kürze. Wenn die USV einmal pro Sekunde einen Piepton abgibt,
kann der Akku nur noch ca. 2 Minuten lang Strom liefen. Fahren Sie Ihren Rechner unverzüglich
herunter, und schalten Sie die USV ab. Nach Wiederherstellung der Netzstromversorgung lädt die
USV den Akku wieder auf.
Laden Sie den Akku wieder auf, indem Sie das Gerät mindestens 16 Stunden lang an der
Netzsteckdose angeschlossen lassen.
Mit zunehmendem Alter des Akkus wird die Zeit, für die er Notstrom liefern kann, immer kürzer.
Einen Ersatzakku können Sie unter www.apc.com bestellen. Akkus altern besonders rasch, wenn
die Back-UPS ES an einem sehr warmen Ort aufgestellt ist.
Technische Daten
Schablone für Wandbefestigung
Bestellen eines Ersatzakkus
Garantie
Kundenservice
APC by Schneider Electric IT –
Kundendienst weltweit
Länderspezifischen Kundendienst finden Sie auf den APC by Schneider Electric-
Internetseiten unter www.apc.com.
Wandbefestigung der USV
Produktspezifikationen
| Marke: | APC |
| Kategorie: | Unterbrechungsfreies Stromversorgungssystem |
| Modell: | Back-UPS ES 400 |
Brauchst du Hilfe?
Wenn Sie Hilfe mit APC Back-UPS ES 400 benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten
Bedienungsanleitung Unterbrechungsfreies Stromversorgungssystem APC
14 Juli 2025
14 Juli 2025
11 Juli 2025
11 Juli 2025
11 Juli 2025
11 Juli 2025
11 Juli 2025
11 Juli 2025
11 Juli 2025
11 Juli 2025
Bedienungsanleitung Unterbrechungsfreies Stromversorgungssystem
- Eaton
- Voltcraft
- AEG
- Armac
- Conceptronic
- JUNG
- Vertiv
- Furman
- Lenovo
- Schneider
- Salicru
- Minuteman
- Atlantis Land
- Teltonika
- Maruson
Neueste Bedienungsanleitung für -Kategorien-
30 Juli 2025
30 Juli 2025
30 Juli 2025
30 Juli 2025
29 Juli 2025
29 Juli 2025
29 Juli 2025
29 Juli 2025
29 Juli 2025
29 Juli 2025
