Betriebs- und Montageanleitung cuplex kryos NEXT

Betriebs- und Montageanleitung cuplex kryos NEXTBetriebs- und Montageanleitung cuplex kryos NEXT

Betriebs- und Montageanleitung cuplex kryos NEXT

1. Vorbereitung der Installation des CPU-Kühlers

1. Vorbereitung der Installation des CPU-Kühlers1. Vorbereitung der Installation des CPU-Kühlers

1. Vorbereitung der Installation des CPU-Kühlers

Wie vor jeder Arbeit an Ihren Computer sollten Sie zunächst sämtliche Daten sichern. Trennen Sie

dann Ihren Rechner vom Stromnetz. Um die sensible Hardware zu schützen, sollten Sie sich vor

der Montage erden, um einer elektrostatischen Zerstörung von Bauteilen entgegenzuwirken. Hier-

zu kann z. B. eine nicht isolierte Wasserleitung dienen.

Falls Sie ein bestehendes System umrüsten, entfernen Sie zunächst den vorhandenen Kühlkörper

vom Prozessor. Hierzu beachten Sie bitte die Anleitung des Kühlkörpers. Entfernen Sie Rückstände

alter Wärmeleitpaste vom Prozessor, hierzu eignet sich Reinigungsbenzin.

Platzieren Sie einen kleinen Tropfen (Durchmesser ca. 4 mm) der mitgelieferten Wärmeleitpaste

mittig auf der CPU. Alternativ können Sie die Wärmeleitpaste auch mit dem beiliegendem Kunst-

stoffspatel dünn auftragen.

2.1. Montage auf Sockel 2066, 2011-3, 2011, AM4, TR4

2.1. Montage auf Sockel 2066, 2011-3, 2011, AM4, TR42.1. Montage auf Sockel 2066, 2011-3, 2011, AM4, TR4

2.1. Montage auf Sockel 2066, 2011-3, 2011, AM4, TR4

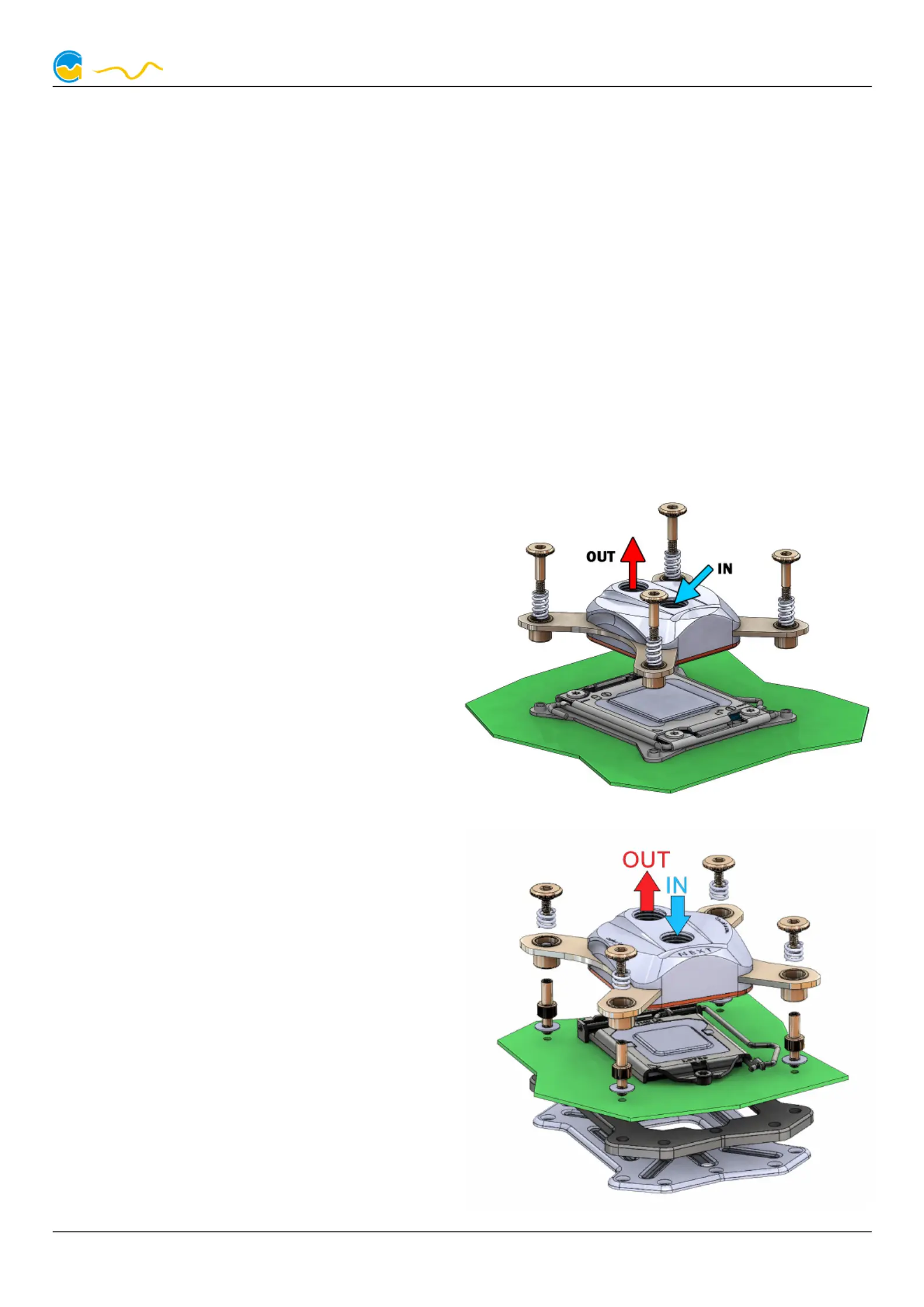

Platzieren Sie den cuplex kryos NEXT auf dem

mit Wärmeleitpaste bestrichenen Prozessor,

beachten Sie dabei wie abgebildet die Ausrich-

tung relativ zum Prozessorsockel. Platzieren Sie

jeweils eine Feder in den Vertiefungen und

schrauben Sie eine Rändelmutter durch jede

Feder in das passende Gewinde des Prozessor-

sockels (nur ca. 2 Umdrehungen). Ziehen Sie

nun immer abwechselnd jeweils zwei diagonal

gegenüberliegende Rändelmuttern etwas fester,

bis alle vier Muttern bis zum Anschlag einge-

schraubt sind.

2.2. Montage auf Sockel 1150, 1151, 1155, 1156

2.2. Montage auf Sockel 1150, 1151, 1155, 11562.2. Montage auf Sockel 1150, 1151, 1155, 1156

2.2. Montage auf Sockel 1150, 1151, 1155, 1156

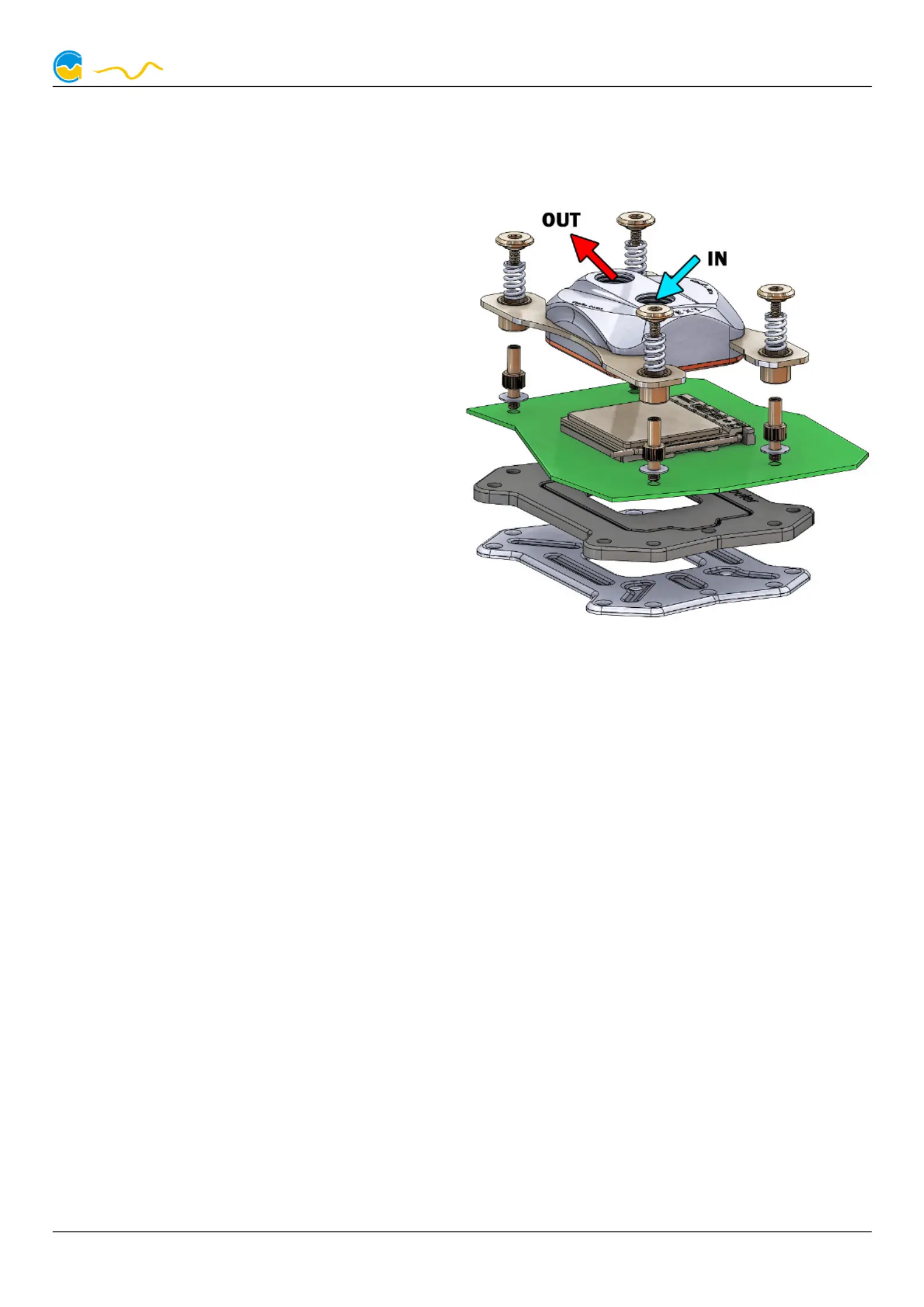

Richten Sie die Backplate mit schwarzer Isolier-

auflage wie auf der Abbildung zu sehen unter-

halb des Prozessorsockels aus. Streifen Sie je-

weils eine Kunststoff-Unterlegscheibe über das

Außengewinde eines Befestigungsbolzens und

schrauben Sie den Bolzen durch eine der vier

Befestigungsbohrungen des Mainboards in die

Backplate. Die Bolzen sind für eine einfache

Montage gerändelt, zusätzlich kann ein Sechs-

kantschlüssel verwendet werden.

Platzieren Sie den cuplex kryos NEXT auf dem

mit Wärmeleitpaste bestrichenen Prozessor,

beachten Sie dabei wie abgebildet die Ausrich-

tung relativ zum Prozessorsockel. Stecken Sie

oberhalb der Halterung eine der vier Federn

auf jeden Bolzen und fixieren Sie die Federn mit
