Betriebs- und Montageanleitung cuplex kryos NEXT

Betriebs- und Montageanleitung cuplex kryos NEXTBetriebs- und Montageanleitung cuplex kryos NEXT

Betriebs- und Montageanleitung cuplex kryos NEXT

1. Vorbereitung der Installation des CPU-Kühlers

1. Vorbereitung der Installation des CPU-Kühlers1. Vorbereitung der Installation des CPU-Kühlers

1. Vorbereitung der Installation des CPU-Kühlers

Wie vor jeder Arbeit an Ihren Computer sollten Sie zunächst sämtliche Daten sichern. Trennen Sie

dann Ihren Rechner vom Stromnetz. Um die sensible Hardware zu schützen, sollten Sie sich vor

der Montage erden, um einer elektrostatischen Zerstörung von Bauteilen entgegenzuwirken. Hier-

zu kann z. B. eine nicht isolierte Wasserleitung dienen.

Falls Sie ein bestehendes System umrüsten, entfernen Sie zunächst den vorhandenen Kühlkörper

vom Prozessor. Hierzu beachten Sie bitte die Anleitung des Kühlkörpers. Entfernen Sie Rückstände

alter Wärmeleitpaste vom Prozessor, hierzu eignet sich Reinigungsbenzin.

Platzieren Sie einen kleinen Tropfen (Durchmesser ca. 4 mm) der mitgelieferten Wärmeleitpaste

mittig auf der CPU. Alternativ können Sie die Wärmeleitpaste auch mit dem beiliegendem Kunst-

stoffspatel dünn auftragen.

2.1. Montage auf Sockel 2066, 2011-3, 2011, AM4, TR4, sTRX4

2.1. Montage auf Sockel 2066, 2011-3, 2011, AM4, TR4, sTRX42.1. Montage auf Sockel 2066, 2011-3, 2011, AM4, TR4, sTRX4

2.1. Montage auf Sockel 2066, 2011-3, 2011, AM4, TR4, sTRX4

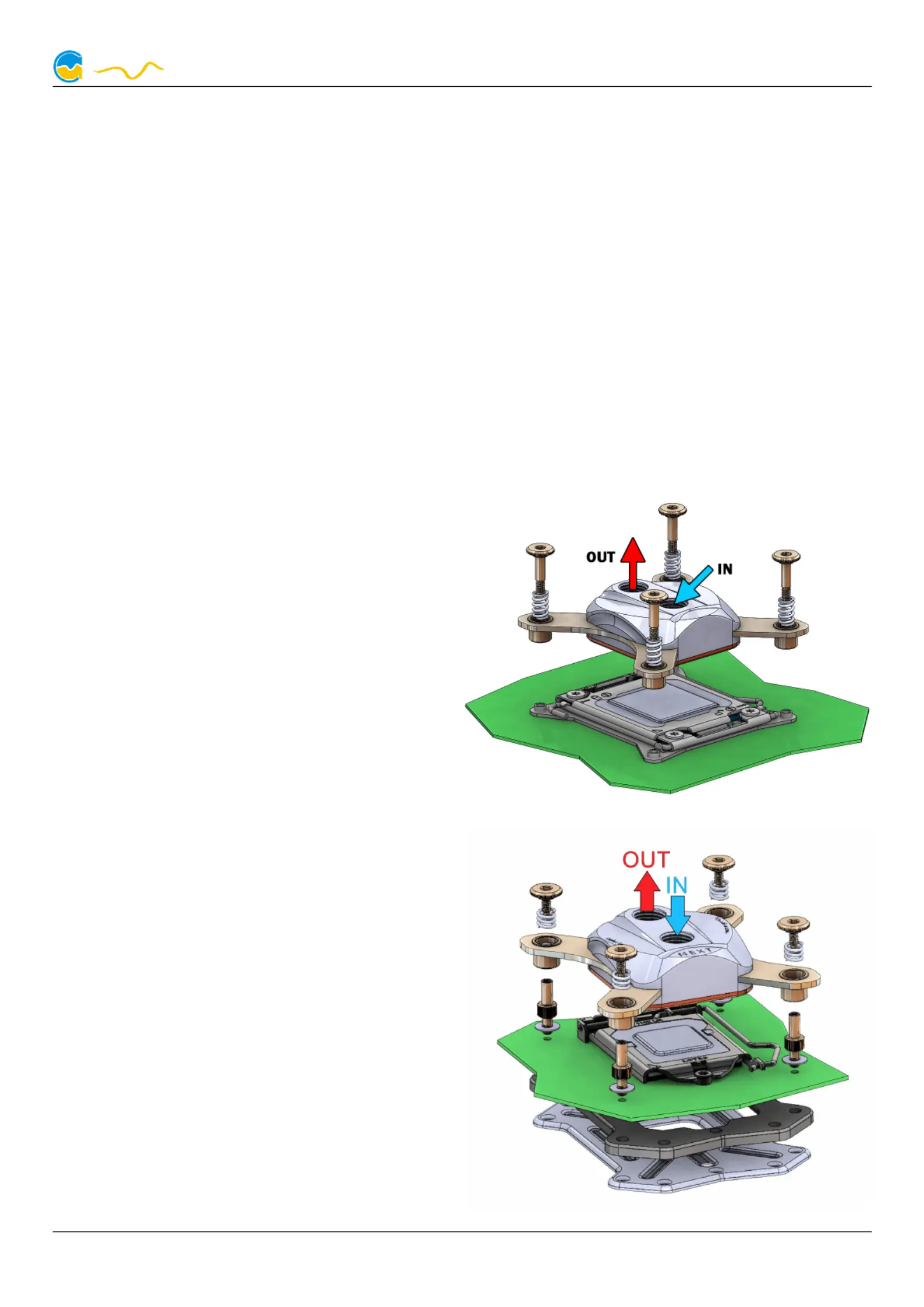

Platzieren Sie den cuplex kryos NEXT auf dem

mit Wärmeleitpaste bestrichenen Prozessor,

beachten Sie dabei wie abgebildet die Ausrich-

tung relativ zum Prozessorsockel. Platzieren Sie

jeweils eine Feder in den Vertiefungen und

schrauben Sie eine Rändelschraube durch jede

Feder in das passende Gewinde des Prozessor-

sockels (nur ca. 2 Umdrehungen). Ziehen Sie

nun immer abwechselnd jeweils zwei diagonal

gegenüberliegende Rändelschrauben etwas

fester, bis alle vier Schrauben bis zum Anschlag

eingeschraubt sind.

2.2. Montage auf Sockel 1150, 1151, 1155, 1156, 1200

2.2. Montage auf Sockel 1150, 1151, 1155, 1156, 12002.2. Montage auf Sockel 1150, 1151, 1155, 1156, 1200

2.2. Montage auf Sockel 1150, 1151, 1155, 1156, 1200

Richten Sie die Backplate mit schwarzer Isolier-

auflage wie auf der Abbildung zu sehen unter-

halb des Prozessorsockels aus. Streifen Sie je-

weils eine Kunststoff-Unterlegscheibe über das

Außengewinde eines Befestigungsbolzens und

schrauben Sie den Bolzen durch eine der vier

Befestigungsbohrungen des Mainboards in die

Backplate. Die Bolzen sind für eine einfache

Montage gerändelt, zusätzlich kann ein Sechs-

kantschlüssel verwendet werden.

Platzieren Sie den cuplex kryos NEXT auf dem

mit Wärmeleitpaste bestrichenen Prozessor,

beachten Sie dabei wie abgebildet die Ausrich-

tung relativ zum Prozessorsockel. Stecken Sie

oberhalb der Halterung eine der vier Federn

auf jeden Bolzen und fixieren Sie die Federn mit

cuplex kryos NEXT RGBpx 12/2020

den Rändelschrauben (nur ca. 2 Umdrehungen). Ziehen Sie nun immer abwechselnd jeweils zwei

diagonal gegenüberliegende Rändelschrauben etwas fester, bis alle vier Schrauben bis zum An-

schlag eingeschraubt sind.

3. Integration in ein Wasserkühlsystem und Strömungsrichtung

3. Integration in ein Wasserkühlsystem und Strömungsrichtung3. Integration in ein Wasserkühlsystem und Strömungsrichtung

3. Integration in ein Wasserkühlsystem und Strömungsrichtung

Integrieren Sie den cuplex kryos NEXT in den Wasserkreislauf Ihres Wasserkühlsystems. Für opti-

male Kühlleistung sollte das Wasser über den mittigen Anschluss des cuplex kryos NEXT zuströ-

men und über den außenliegenden Anschluss abströmen. Bei umgekehrtem Anschluss ist die

Kühlleistung reduziert.

4. RGBpx-Beleuchtung

4. RGBpx-Beleuchtung4. RGBpx-Beleuchtung

4. RGBpx-Beleuchtung

Optional: Verbinden Sie die im Kühlkörper integrierte RGBpx-Beleuchtung (Steckverbinder links

oberhalb des Buchstaben „N“ der Gravur „NEXT“, seitlich am Wasserkühler) mit einem geeigne-

ten RGBpx-Ausgang eines Aqua Computer Gerätes. Ein geeignetes Anschlusskabel ist im Liefer-

umfang enthalten. Ggf. können weitere RGBpx-Komponenten an den danebenliegenden An-

schluss angeschlossen werden.

Kompatible Produkte mit RGBpx-Ausgang:

●D5 NEXT (41118)

●farbwerk 360 (53279)

●farbwerk nano (53280, 53281)

●OCTO (53286)

●QUADRO (53256)

Ein Adapter zum Anschluss an gängige Mainboard-Anschlüsse für adressierbare LEDs kann sepa-

rat erworben werden, Artikelnummer 53285.

5. Inbetriebnahme und freigegebene Kühlmittel

5. Inbetriebnahme und freigegebene Kühlmittel5. Inbetriebnahme und freigegebene Kühlmittel

5. Inbetriebnahme und freigegebene Kühlmittel

Nehmen Sie die Wasserkühlung in Betrieb, verbinden Sie aber die anderen PC-Komponenten

noch nicht mit dem Stromnetz! Prüfen Sie den Wasserkühler sowie die Anschlüsse auf mögliche

Leckagen. Nehmen Sie den PC nur in Betrieb, wenn Sie Leckagen sicher ausschließen können!

Sollte Wasser ausgetreten sein, dürfen Sie den PC nicht in Betrieb nehmen, bevor die Undichtig-

keit beseitigt wurde und alle Komponenten vollständig abgetrocknet sind! Zum Betrieb des PCs

muss der korrekt montierte Kühler in ein Wasserkühlsystem mit ausreichendem Durchfluss und

ausreichender Kühlleistung integriert sein! Als Kühlmittel darf ausschließlich Double Protect Ultra

verwendet werden!

ACHTUNG !

ACHTUNG !ACHTUNG !

ACHTUNG !

Nichtbeachtung dieser Montageanleitung kann zu schweren Schäden führen.

Nichtbeachtung dieser Montageanleitung kann zu schweren Schäden führen.Nichtbeachtung dieser Montageanleitung kann zu schweren Schäden führen.

Nichtbeachtung dieser Montageanleitung kann zu schweren Schäden führen.

Die Aqua Computer GmbH & Co. KG übernimmt keine Gewährleistung oder Garantie bei feh

Die Aqua Computer GmbH & Co. KG übernimmt keine Gewährleistung oder Garantie bei fehDie Aqua Computer GmbH & Co. KG übernimmt keine Gewährleistung oder Garantie bei feh
