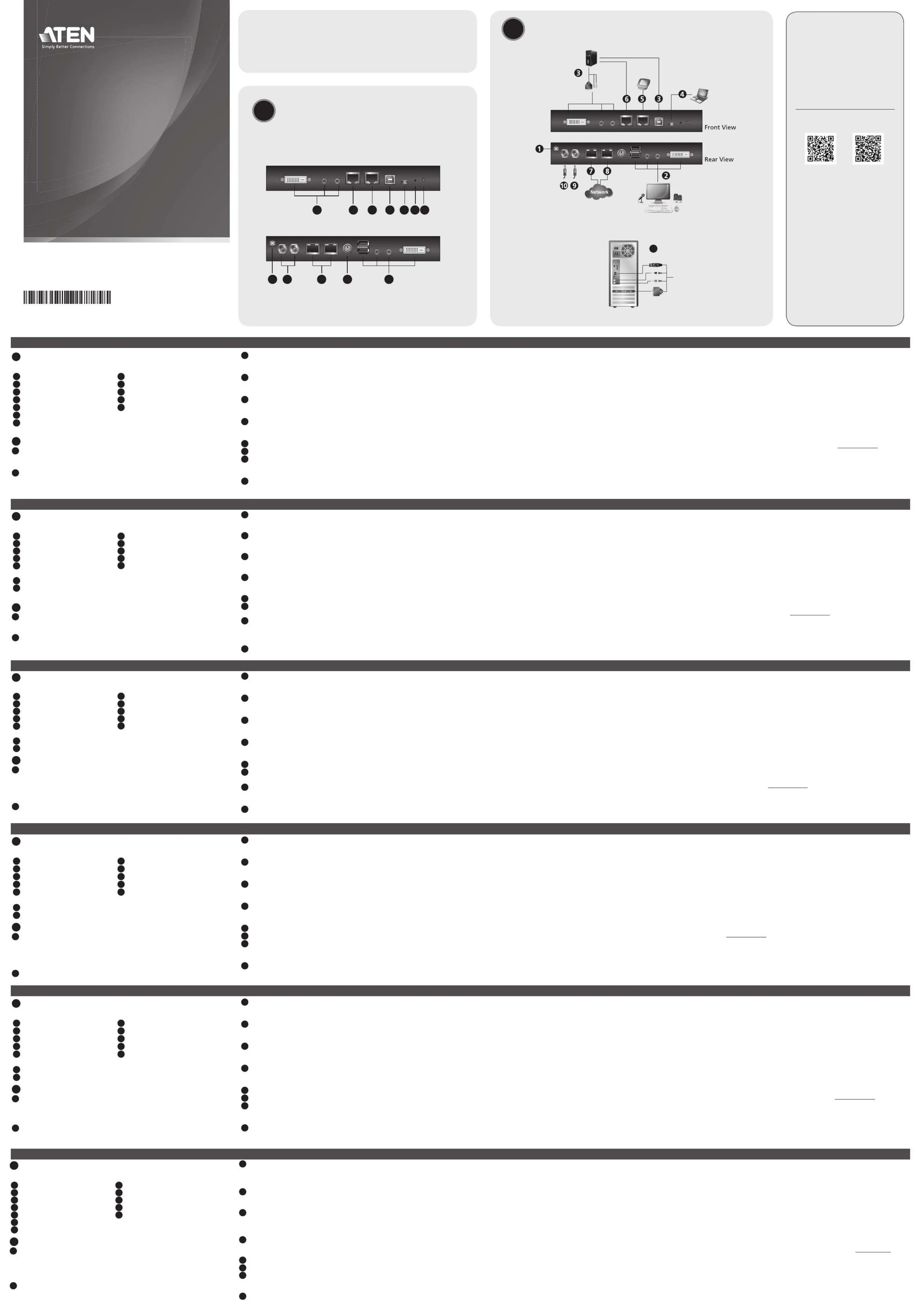

Seite 1/2

Installation

International Co. Ltd.

ATEN and the ATEN logo are registered trademarks of ATEN International Co., Ltd. All rights

reserved. All other trademarks are the property of their respective owners.

Part No. PAPE-1223-S21G Released: 07/2021

1-Local / Remote Share Access Single Port

DVI KVM over IP Switch

Quick Start Guide

CN9600

www.aten.com

Package Contents

1 CN9600 DVI KVM over IP Switch

1 KVM cable (DVI-D, USB Type-A, audio)

1 USB Type-A to USB Mini-B cable

1 power adapter

1 mounting kit

1 user instructions

Hardware Overview

Front View

Rear View

1 2 3 4 5 6 7

1 2 3 4 5

KVM Cable

Connection

Support and Documentation Notice

All information, documentation, ﬁ rmware,

software utilities, and speciﬁ cations

contained in this package are subject to

change without prior notiﬁ cation by the

manufacturer.

To reduce the environmental impact of

our products, ATEN documentation and

software can be found online at

http://www.aten.com/download/

Technical Support

www.aten.com/support

Scan for more information

ATEN Website User Manual

Hardware Overview

Front View

KVM ports (DVI-D, audio)

RS-232 DTE port

RS-232 DCE port

KVM USB Type-B port

laptop USB console (LUC) port

reset button

power LED

Rear View

grounding terminal

power jacks

LAN ports

control port (reserved)

local console ports

Installation

Connect the unit’s grounding terminal to a suitable grounded object.

Note: Do not omit this step. Proper grounding helps to prevent damage to

the unit from power surges or static electricity.

Plug your USB keyboard and mouse, DVI monitor, speakers, and microphone

into the local console ports located on the rear panel.

Use the KVM cable provided with this package to connect the unit's KVM

ports to the keyboard, mouse, video, speakers, and microphone ports of the

server or KVM switch that you are installing.

(Optional) If you wish to access locally using a laptop, use the USB Type-A

to USB Mini-B cable provided to connect the USB port of the laptop to the

unit's LUC port.

(Optional) If you are using other serial devices (data terminal equipment),

such as a touch panel, connect it to the RS-232 DCE port with a network

switch console cable.

(Optional) If you are using other serial devices (data communication

equipment), such as a PC, connect it to the RS-232 DTE port with a network

switch console cable.

Plug a network cable into the unit’s LAN port 1.

(Optional) Plug a second network cable into the unit’s LAN port 2.

Plug the power adapter provided with this package into an AC power source,

and plug the power adapter cable into one of the unit’s power jacks. Now

the unit is turned on.

(Optional) Connect the unit's other power jack to power via another power

adapter for power redundancy.

Note: Dual power operation is optional — the second power source is for

backup; a second power adapter requires a separate purchase.

Operation

1. Open your browser and specify the IP address of the CN9600 you want to

access in the browser’s URL location bar.

Note: You can get the IP address from the CN9600 administrator, or see the

IP Address Determination section of the user manual. (Default IP address for

non-DHCP: )192.168.0.60

2. If a Security Alert dialog box appears, accept the certiﬁ cate — it can be

trusted.The login page appears.

3. Provide a valid username and password.

Note: If you are logging in for the ﬁ rst time, use the default Username:

administrator password; and the default Password: .

4. Then click to bring up the browser main page. Login

Local IP Setup

Use the local console to set the IP address. All procedures start from the OSD

main screen.

1. To access the OSD main screen, tap [Scroll Lock] twice.

2. When the login screen appears, enter a valid username and password to

continue.

Note: If you are logging in for the ﬁ rst time, use the default Username:

administrator password; and the default Password: .

IP Installer

Using a Windows PC within the same LAN, users can search for the unit's IP

address or assign an IP address to it with the IP Installer utility. The utility can

be obtained from the area of our website www.aten.com. After Download

downloading the utility to the PC, go to the directory that the IP Installer resides

in, and run IPInstaller.exe.

CN9600 1-Local/Remote Share Access Single Port DVI KVM over IP Switch

Survol du matériel

Vue de face

Ports KVM (DVI-D, audio)

Port ETTD RS-232

Port ETCD RS-232

Port KVM USB Type B

Port de console USB pour ordinateur

portable (LUC)

Bouton de réinitialisation

Voyant d’alimentation

Vue de dos

Prise terre

Prises d’alimentation

Ports LAN

Port de contrôle (réservé)

Ports de console locale

Installation

Connectez le terminal de terre de l'unité à un objet correctement mis à terre.

Remarque : N'ignorez pas cette étape. Une mise à terre correcte évite tout

dommage à l'unité depuis des surtensions ou de l'électricité statique.

Branchez votre clavier et souris USB, votre moniteur DVI, vos haut-parleurs et

votre microphone dans les ports de console locale situés sur le panneau arrière.

Utilisez le câble KVM fourni avec cet emballage pour connecter les ports KVM

de l'unité aux ports du clavier, souris, vidéo, haut-parleurs et microphone du

serveur ou commutateur KVM que vous installez.

(Facultatif) Si vous souhaitez accéder localement en utilisant un ordinateur

portable, utilisez le câble mini-B USB Type-A vers USB fourni pour connecter

le port USB de l'ordinateur portable au port LUC de l'unité.

(Facultatif) Si vous utilisez d’autres périphériques série (équipement terminal

de données), par ex. un panneau tactile, connectez-le au port ETCD RS-232 à

l’aide d’un câble de console de commutateur réseau.

(Facultatif) Si vous utilisez d’autres périphériques série (équipement de

transmission de données), par ex. un ordinateur, connectez-le au port ETTD

RS-232 à l’aide d’un câble de console de commutateur réseau.

Branchez un câble réseau dans le port LAN 1 du commutateur CN9600.

(Facultatif) Branchez un second câble réseau dans le port LAN 2 du

commutateur CN9600.

Branchez l’adaptateur d’alimentation fourni avec cet appareil à une

prise d’alimentation secteur, puis branchez le câble de l’adaptateur

d’alimentation à l’une des prises d’alimentation du commutateur CN9600. Le

commutateur CN9600 est désormais alimenté.

(Facultatif) Connectez l'autre prise d'alimentation de l'unité à l'aide d'un

autre adaptateur d'alimentation pour assurer la redondance électrique.

Remarque : l’utilisation du mode double alimentation est facultative. La seconde

source d’alimentation sert d’alimentation de secours. Le second

adaptateur d’alimentation secteur doit être acheté séparément.

Fonctionnement

1. Ouvrez votre navigateur et saisissez l’adresse IP du commutateur CN9600

auquel vous voulez accéder dans la barre d’adresse URL du navigateur.

Remarque : Vous pouvez obtenir l'adresse IP de l'administrateur CN9600 ou

consulter la section du manuel de l'utilisateur. Détermination de l'adresse IP

(Adresse IP par défaut pour non-DHCP : )192.168.0.60

2. Si une boîte de dialogue d’alerte de sécurité apparaît, acceptez le certiﬁ cat

auquel vous pouvez vous ﬁ er. La page de connexion s’afﬁ che.

3. Renseignez un nom d’utilisateur et un mot de passe valides.

Remarque : Si vous vous connectez pour la première fois, utilisez le nom

d'utilisateur par défaut : ; et le mot de passe par défaut : administrator

password.

4. Cliquez ensuite sur pour afﬁ cher la page principale du navigateur. Connexion

Conﬁ guration de l’adresse IP locale

Utilisez la console locale pour déﬁ nir l’adresse IP. Toutes les procédures

s’effectuent à partir de l’écran principal qui s’afﬁ che.

1. Pour accéder à l'écran principal OSD, tapotez sur [Scroll Lock] deux fois.

2. Une fois que l’écran de connexion s’afﬁ che, saisissez un nom d’utilisateur et

un mot de passe valides pour continuer.

Remarque : Si vous vous connectez pour la première fois, utilisez le nom

d'utilisateur par défaut : ; et le mot de passe par défaut : administrator

password.

Utilitaire IP Installer

À l'aide d'un ordinateur Windows dans même réseau local, les utilisateurs

peuvent rechercher l'adresse IP de l'unité ou lui attribuer une adresse IP à l'aide

de l'utilitaire d'installation IP. Vous pouvez obtenir l'utilitaire depuis la section

Télécharger sur notre site Internet www.aten.com. Après avoir téléchargé

l'utilitaire sur le PC, accédez au répertoire dans lequel se trouve le programme

d'installation IP et lancez IPInstaller.exe.

Commutateur sur IP KVM monoport DVI à 1 accès partagé local/distant CN9600

Hardware Übersicht

Ansicht von vorn

KVM-Anschlüsse (DVI-D, Audio)

RS-232 DTE-Port

RS-232 DCE-Port

KVM USB Typ-B Anschluss

Laptop-USB-Konsolen-Port (LUC-

Port)

Rücksetztaste

Betriebszustands-LED

Ansicht von hinten

Erdungsklemme

Netzadapteranschlussbuchsen

LAN-Ports

Kontrollanschluss (Reserviert)

Lokale Konsolenports

Installation

Schließen Sie den Erdungsanschluss des Geräts an ein geeignetes geerdetes

Objekt an.

Hinweis: Lassen Sie diesen Schritt nicht aus. Eine angemessene Erdung hilft

bei der Verhinderung von Geräteschäden durch Spannungsspitzen oder

statische Elektrizität.

Verbinden Sie Ihre USB-Tastatur, Maus, Lautsprecher sowie Ihren DVI-Monitor

und Ihr Mikrofon mit den lokalen Konsolenports auf der Rückseite.

Verwenden Sie das im Lieferumfang enthaltene KVM-Kabel, um die KVM-Anschlüsse

des Geräts mit den Tastatur-, Maus-, Video-, Lautsprecher- und Mikrofonanschlüssen

des Servers oder KVM-Switches zu verbinden, den Sie installieren.

(Optional) Wenn Sie mit einem Laptop lokal zugreifen möchten, verwenden

Sie das mitgelieferte USB Typ-A auf USB Mini-B Kabel, um den USB-Anschluss

des Laptops mit dem LUC-Anschluss des Geräts zu verbinden.

(Optional) Wenn Sie andere serielle Geräte (Datenendeinrichtungen) wie

beispielsweise ein Touchpanel benutzen, dann schließen Sie sie mit Hilfe eines

Netzwerk-Switch-Konsolenkabels am RS-232 DCE-Port an.

(Optional) Wenn Sie andere serielle Geräte (Datenübertragungseinrichtungen)

wie beispielsweise einen PC benutzen, dann schließen Sie sie mit Hilfe eines

Netzwerk-Switch-Konsolenkabels am RS-232 DTE-Port an.

Schließen Sie ein Netzwerkkabel am LAN-Port 1 des CN9600 an.

(Optional) Schließen Sie ein zweites Netzwerkkabel am LAN-Port 2 des

CN9600 an.

Stecken Sie den mitgelieferten Netzadapter in eine Netzsteckdose

und anschließend den Stecker des Netzadapterkabels in eine der

Netzadapteranschlussbuchsen des CN9600. Das CN9600 ist jetzt eingeschaltet.

(Optional) Verbinden Sie die andere Netzbuchse des Geräts über ein weiteres

Netzteil zur Redundanz der Stromversorgung an.

Hinweis: Die Zweifach-Stromversorgung ist optional – die zweite Stromversorgung

dient der Sicherheit, ein zweiter Netzadapter ist als Zubehör erhältlich.

Bedienung

1. Öffnen Sie Ihren Browser und geben Sie in der Adressleiste Ihres Browsers die

IP-Adresse des CN9600 ein, auf den Sie zugreifen möchten.

Hinweis: Sie können die IP-Adresse von Ihrem CN9600 Administrator

beziehen oder im Kapitel des Benutzerhandbuchs Ermittlung der IP-Adresse

nachschlagen. (Standard IP-Adresse für nicht-DHCP: )192.168.0.60

2. Wenn eine Sicherheitswarnung eingeblendet wird, dann nehmen Sie dieses

Zertiﬁ kat an – ihm kann vertraut werden. Daraufhin erscheint die Anmeldeseite.

3. Geben Sie einen gültigen Benutzernamen und das zugehörige Passwort ein.

Hinweis: Wenn Sie sich das erste Mal anmelden, benutzen Sie bitte den

Standardbenutzernamen: ; und das Standardkennwort: administrator

password.

4. Klicken Sie anschließend auf , um zur Browser Hauptseite zu Anmelden

gelangen.

Lokale IP-Einstellung

Benutzen Sie die lokale Konsole, um die IP-Adresse einzugeben. Alle Vorgänge

beginnen im OSD-Hauptmenü.

1. Tippen Sie zum Aufrufen des OSD Hauptbildschirms zweimal auf [Scroll

Lock].

2. Geben Sie einen gültigen Benutzernamen und das zugehörige Passwort ein,

wenn der Anmeldebildschirm eingeblendet wird, um den Vorgang fortzusetzen.

Hinweis: Wenn Sie sich das erste Mal anmelden, benutzen Sie bitte den

Standardbenutzernamen: ; und das Standardkennwort: administrator

password.

IP-Installationsprogramm

Mit einem Windows PC innerhalb desselben LANs können Benutzer nach der

IP-Adresse des Geräts suchen oder ihm mit dem IP-Installationsprogramm

eine IP-Adresse zuweisen. Dieses Dienstprogramm können Sie im Download

Bereich unserer Webseite www.aten.com herunterladen. Nachdem Sie das

Dienstprogramm auf den PC heruntergeladen haben, wechseln Sie in das

Verzeichnis, in dem sich das IP-Installationsprogramm beﬁ ndet, und führen Sie

IPInstaller.exe aus.

CN9600 DVI/KVM-over-IP-Switch mit 1 geteilten Einzelport-Lokal/Remotezugriff

Vista general del hardware

Vista frontal

Puertos KVM (DVI-D, audio)

Puerto DTE RS-232

Puerto DCE RS-232

Puerto KVM USB tipo B

Puerto de consola USB de equipo

portátil (LUC)

Botón de reinicio

Indicador de alimentación

Vista posterior

Toma de tierra

Entradas de alimentación

Puertos LAN

Control Port (reservado)

Puertos de consola local

Instalación

Conecte el terminal de conexión a tierra de la unidad a un objeto

correctamente conectado a tierra.

Nota: No omita este paso. Una conexión a tierra adecuada ayuda a evitar

que se produzcan daños en la unidad por picos de tensión o por electricidad

estática.

Conecte el teclado USB, el ratón, el monitor DVI, los altavoces y el micrófono

a los puertos de la consola local ubicados en el panel posterior del equipo.

Use el cable KVM suministrado con este paquete para conectar los puertos

KVM de la unidad a los puertos de teclado, ratón, vídeo, altavoces y

micrófono del servidor o conmutador KVM que esté instalando.

(Opcional) Si desea acceder localmente utilizando un ordenador portátil,

utilice el cable USB tipo A a USB Mini B suministrado para conectar el puerto

USB del ordenador portátil al puerto LUC de la unidad.

(Opcional) Si va a emplear otro dispositivo serie (equipo terminal de datos),

como un panel táctil, conéctelo al puerto DCE RS-232 con un cable de

consola de conmutador de red.

(Opcional) Si va a emplear otro dispositivo serie (equipo de comunicación de

datos), como un PC, conéctelo al puerto DTE RS-232 con un cable de consola

de conmutador de red.

Conecte un cable de red al puerto LAN 1 del CN9600.

(Opcional) Conecte un segundo cable de red al puerto LAN 2 del CN9600.

Conecte el adaptador de alimentación incluido a una toma eléctrica CA y, a

continuación, conecte el cable del adaptador de alimentación a una de las entradas

de alimentación del CN9600. Seguidamente, el CN9600 se habrá encendido.

(Opcional) Conecte el otro conector de alimentación de la unidad a la

alimentación a través de otro adaptador de alimentación para obtener

redundancia en el suministro de energía.

Nota: el funcionamiento con doble alimentación es opcional: la segunda

fuente de alimentación sirve de respaldo. El segundo adaptador de

alimentación se debe adquirir por separado.

Funcionamiento

1. Abra el navegador web e indique la dirección IP del CN9600 al que desee

acceder en la barra de direcciones URL del navegador.

Nota: Puede obtener la dirección IP del administrador del CN9600 o consultar

la sección del manual del usuario. (Dirección Determinación de la dirección IP

IP predeterminada para no DHCP: )192.168.0.60

2. En caso de que aparezca un cuadro de diálogo de advertencia de seguridad, acepte

el certiﬁ cado (es un sitio de conﬁ anza). Aparecerá la página de inicio de sesión.

3. Escriba un nombre de usuario y una contraseña válidos.

Nota: Si es la primera vez que inicia sesión, utilice el nombre de usuario

predeterminado: ; y la contraseña predeterminada: .administrator password

4. A continuación, haga clic en para abrir la página principal del Iniciar sesión

navegador.

Establecer la dirección IP local

Establezca la dirección IP desde la consola local. Todos los procedimientos tienen

su origen en la pantalla principal del OSD.

1. Para acceder a la pantalla principal del OSD, toque dos veces [Scroll Lock].

2. Cuando aparezca la pantalla de inicio de sesión, escriba un nombre de usuario

y una contraseña válidos para continuar.

Nota: Si es la primera vez que inicia sesión, utilice el nombre de usuario

predeterminado: ; y la contraseña predeterminada: .administrator password

Programa de instalación IP

Utilizando un PC con Windows dentro de la misma LAN, los usuarios pueden

buscar la dirección IP de la unidad o asignarle una dirección IP con la herramienta

IP Installer. La herramienta se puede obtener en el área de de nuestro Descargas

sitio web www.aten.com. Una vez descargada la herramienta en el PC, vaya al

directorio en el que reside el instalador IP y ejecute IPInstaller.exe.

CN9600 1-Conmutador KVM con puerto de acceso único compartido local/remoto sobre IP para DVI

Panoramica dell'Hardware

Vista anteriore

Porte KVM (DVI-D, audio)

Porta DTE RS-232

Porta DCE RS-232

Porta USB KVM di tipo B

Porta per console USB portatile

(LUC)

Pulsante reset

LED di accensione

Vista posteriore

Terminale di messa a terra

Jack di alimentazione

Porte LAN

Porta di controllo (riservata)

Porte console locali

Installazione

Collega il terminale di messa a terra dell'estensore a un oggetto idoneo

messo a terra.

Nota: Non saltare questo passaggio. Una corretta messa a terra aiuta a

evitare danni all’unità causati da sbalzi di tensione o elettricità statica.

Collegare la tastiera USB, il mouse, il monitor DVI, gli altoparlanti e il

microfono alle porte di console locali situate sul pannello posteriore.

Usa il cavo KVM fornito nella confezione per connettere le porte KVM

dell’unità alle porte per tastiera, mouse, video, altoparlanti e microfoni del

server o all’interruttore KVM che stai installando.

(Opzionale) Se vuoi accedere localmente usando un laptop, usa il cavo da

USB tipo A a USB mini B fornito nella confezione per connettere la porta USB

del laptop alla porta LUC dell’unità.

(Opzionale) In caso di utilizzo di altri dispositivi seriali (terminali di dati), quali

pannelli touch, collegarli alla porta DCE RS-232 con un cavo di rete per

console con switch.

(Opzionale) In caso di utilizzo di altri dispositivi seriali (apparecchiature di

comunicazione dati), quali PC, collegarli alla porta DTE RS-232 con un cavo di

rete per console con switch.

Inserire un cavo di rete nella porta LAN 1 del CN9600.

(Opzionale) Inserire un secondo cavo di rete nella porta LAN 2 del CN9600.

Inserire l'adattatore di alimentazione fornito in questa confezione a una

sorgente elettrica CA, quindi inserire il cavo dell'adattatore in una delle prese

di alimentazione del CN9600. Ora il CN9600 è acceso.

(Opzionale) Connetti all’alimentazione l’altro cavo di alimentazione dell’unità

per avere ridondanza di alimentazione.

Nota: Il funzionamento dell'alimentazione doppia è opzionale: la seconda

fonte di alimentazione è di backup; un secondo adattatore di

alimentazione deve essere acquistato separatamente.

Funzionamento

1. Aprire il browser e inserire l'indirizzo IP del CN9600 cui si intende avere

accesso nella barra degli indirizzi URL.

Nota: Puoi ottenere l’indirizzo IP dall’amministratore del CN9600, o vedere la

sezione Determinare l’indirizzo IP del manuale d’uso. (Indirizzo IP preimpostato

per non-DHCP: )192.168.0.60

2. Se appare una ﬁ nestra di dialogo di sicurezza, accettare il certiﬁ cato, che è

afﬁ dabile. A questo punto appare la pagina di accesso.

3. Inserire nome utente e password validi.

Nota: Se è la prima volta che accedi, usa il nome utente preimpostato:

administrator; e la password preimpostata: .password

4. Poi clicca su per aprire la pagina principale del browser. Login

Conﬁ gurazione IP locale

Usare la console locale per impostare l'indirizzo IP. Tutte le procedure si avviano

dalla Schermata principale OSD.

1. Per accedere alla schermata principale dell’OSD, premi due volte su [Scroll

Lock].

2. Quando appare la schermata di accesso, inserire nome utente e password

validi per continuare.

Nota: Se è la prima volta che accedi, usa il nome utente preimpostato:

administrator; e la password preimpostata: .password

Programma di installazione IP

Da un PC Windows nella stessa LAN, gli utenti possono cercare l’indirizzo IP

dell’unità, o assegnarle un indirizzo IP con il programma “IP Installer.” L’utility

si trova nella sezione del nostro sito web www.aten.com. Dopo aver Download

scaricato l’utility nel PC, vai nella cartella dove si trova il ﬁ le di installazione, ed

esegui IPInstaller.exe.

1-Switch CN9600 DVI KVM over IP con porta singola ad accesso condiviso remoto/locale

Основныеэлементы

Видспереди

Порты KVM (DVI-D, аудио)

Порт RS-232 DTE

Порт RS-232 DCE

Порт KVM USB типа B

USB-порт для консоли с ноутбука (LUC)

Кнопка сброса

Индикатор питания

Видсзади

Клемма заземления

Гнезда питания

Порты локальной сети (ЛВС)

Порт управления (резервный)

Локальные консольные порты

Установка

Подключите разъем заземления аппарата к подходящему заземленному

предмету.

Примечание:Не пропускайте это действие. Надлежащее заземление

помогает предотвратить повреждение устройства из-за перепадов напряжения

или статическим электричеством.

Подключите USB-клавиатуру, мышь, DVI-монитор, динамики и микрофон к

локальным консольным портам на задней панели.

Используйте кабель KVM, прилагаемый в комплекте поставки, для

подключения портов KVM на аппарате к портам клавиатуры, мыши,

видеоустройства, динамиков и микрофона на устанавливаемом сервере или

коммутаторе KVM.

(Дополнительно) Для локального доступа с помощью ноутбука используйте

прилагаемый кабель USB типа A - USB Mini-B, чтобы подключить USB-порт

ноутбука к порту LUC на аппарате.

(Опция) Если используются другие последовательно подключаемые

устройства (терминальное оборудование), такое как сенсорная панель,

подключите ее к порту RS-232 DCE с помощью консольного кабеля сетевого

коммутатора.

(Опция) Если используются другие последовательно подключаемые

устройства (коммуникационное оборудование), такое как ПК, подключите его

к порту RS-232 DTE с помощью консольного кабеля сетевого коммутатора.

Вставьте сетевой кабель в порт LAN 1 устройства CN9600.

(Опция) Вставьте второй сетевой кабель в порт LAN 2 устройства CN9600.

Подключите комплектный блок питания к источнику переменного тока, затем

вставьте шнур блока питания в одно из гнезд питания устройства CN9600.

Теперь устройство CN9600 включено.

(Дополнительно) Подключите второй разъем питания аппарата через еще

один адаптер питания, чтобы обеспечить резервное питание.

Примечание:Работа от двух источников питания является опцией — второй

источник питания используется, как резервный и приобретается

отдельно.

Эксплуатация

1. Откройте браузер и введите в адресную строку IP-адрес требуемого

устройства CN9600.

Примечание: IP-адрес можно узнать у администратора CN9600 или

посмотреть в разделе «Определение IP-адреса» в руководстве пользователя.

(IP-адрес по умолчанию для сети без DHCP: )192.168.0.60

2. Если появилось диалоговое окно оповещения системы безопасности, примите

сертификат — ему можно доверять. Появится страница входа в систему.

3. Введите имя пользователя и пароль.

Примечание:При первом входе в систему используйте имя пользователя по

умолчанию: ; и пароль по умолчанию: administrator password.

4. Нажмите кнопку , чтобы открыть главную страницу браузера. «Войти»

ЛокальнаянастройкаIP-адреса

Задайте IP-адрес с помощью локальной консоли. Все процедуры начинаются с

главного экранного меню.

1. Для доступа к главной странице экранного меню дважды нажмите кнопку

[Scroll Lock].

2. Когда появится экран входа в систему, введите имя пользователя и пароль.

Примечание:При первом входе в систему используйте имя пользователя по

умолчанию: ; и пароль по умолчанию: administrator password.

УстановщикIP-адреса

При использовании ПК с ОС Windows в той же сети пользователи, используя

утилиту IP Installer, могут узнать или назначить IP-адрес устройства. Утилиту

можно получить в разделе на нашем веб-сайте «Загрузить» www.aten.com.

После загрузки утилиты на ПК перейдите в каталог, где находится IP Installer и

запустите файл IPInstaller.exe.

Однопортовый DVI KVM-переключатель CN9600 с доступом по IP (1 локальный/удаленный пользователь совместного доступа)

www.aten.com

製品各部名称

フロントパネル

KVM ポート（DVI-D、オーディオ）

RS-232 DTE ポート

RS-232 DCE ポート

KVM USB Type-B ポート

ラップトップ USB コンソール（LUC）

ポート

リセットボタン

電源表示 LED

リアパネル

接地線端子

電源ジャック

LAN ポート

制御 l ポート（予約済み）

ローカルコンソールポート

セットアップ

本製品の接地端子を適切な接地物に接続してください。

注意：この手順を省略しないでください。電力サージや静電気によって本製品が

破損するのを防ぐため、適切な接地をしてください。

リアパネルのローカルコンソールポートに、USB キーボード、マウス、DVI モニ

ター、スピーカー、マイクを接続します。

本パッケージに付属の KVM ケーブルを使用して、本製品の KVM ポートと、設

置するサーバーや KVM スイッチのキーボード、マウス、ビデオ、スピーカー、マ

イクの各ポートを接続してください。

（オプション）ノートパソコンを使用してローカルアクセスする場合、付属の

USB Type-A - USB Mini-B ケーブルを使用して、ノートパソコンの USB ポー

トと本製品の LUC ポートを接続してください。

（オプション）タッチパネルなど他のシリアルデバイス（データターミナル機器）を

使用する場合は、ネットワークスイッチコンソールケーブルで RS-232 DCE ポ

ートに接続します。

（オプション）パソコンなど他のシリアルデバイス（データ端末装置）を使用する

場合は、ネットワークスイッチコンソールケーブルで RS-232 DTE ポートに接

続します。

ネットワークケーブルを CN9600 の LAN ポート 1 に接続します。

（オプション）2 本目のネットワークケーブルを CN9600 の LAN ポート 2 に

接続します。

同梱の電源アダプターを AC 電源に接続し、電源アダプターのケーブルを

CN9600 の電源ジャックに接続します。CN9600 の電源が入ります。

（オプション）電源の冗長性を確保するために、本製品のもう一方の電源ジャッ

クを別の電源アダプターにより接続してください。

注意：デュアル電源動作はオプションです―第 2 電源はバックアップ用です；

第 2 電源アダプターは別途購入する必要があります。

操作

1. ブラウザを開き、ブラウザの URL ロケーションバーで、アクセスしたい CN9600

の IP アドレスを指定します。

注意：IP アドレスは CN9600 の管理者から取得するか、ユーザーマニュアルの

IP アドレス決定

セクションを参照することができます。（DHCP 以外のデフォル

ト IP アドレス：

192.168.0.60

）

2.「セキュリティアラート」ダイアログボックスが表示された場合、本証明書は信頼

できますので許可してください。ログインページが現れます。

3. 有効なユーザー名とパスワードを入力します。

注意：初めてログインするときに使用するデフォルトのユーザー名は：

administrator

、デフォルトのパスワードは：

password

です。

4. その後ログインをクリックすると、ブラウザのメインページが表示されます。

ローカル IP セットアップ

ローカルコンソールを使って、IP アドレスを設定します。全手順は OSD メイン画面

から開始されます。

1. OSDメイン画面にアクセスするには、[ScrollLock]を 2 回タップしてください。

2. ログイン画面が表示されたら、有効なユーザー名とパスワードを入力して継続し

ます。

注意：初めてログインするときに使用するデフォルトのユーザー名は：

administrator

、デフォルトのパスワードは：

password

です。

IP インストーラー

同じ LAN 内の Windows PC を使用して、本製品の IP アドレスを検索したり、IP

インストーラユーティリティを使用して IP アドレスを割り当てたりすることができま

す。このユーティリティは、当社ウェブサイト www.aten.com/jp/ja の

ダウンロー

ド

エリアから取得できます。ユーティリティを PC にダウンロードした後、IP インス

トーラが保存されているディレクトリに移動し、

IPInstaller.exe

を実行してください。

CN9600 1 ローカル / リモートアクセス共有 1 ポート DVI KVM overIP

하드웨어개요

전면

KVM 포트 (DVI-D, 오디오 )

RS-232 DTE 포트

RS-232 DCE 포트

KVM USB Type-B 포트

랩탑 USB 콘솔 (LUC) 포트

리셋 버튼

LED 표시등

후면

접지 단자

전원 잭

LAN 포트

제어 포트 ( 예비 )

로컬 콘솔 포트

설치

장치의 접지 단자를 적절하게 접지된 물체에 연결합니다 .

주의 :이 단계를 건너뛰지 마십시오 . 올바른 접지는 전원 서지 혹은

정전기로 인한 장치의 손상을 방지할 수 있습니다 .

USB 키보드 , 마우스 , DVI 모니터 , 스피커 및 마이크를 후면 패널에 있는

로컬 콘솔 포트에 연결합니다 .

이 패키지에 제공된 KVM 케이블로 장치의 KVM 포트와 서버 또는 설치

중인 KVM 스위치의 키보드 , 마우스 , 비디오 , 스피커 및 마이크 포트를

연결합니다 .

( 옵션 ) 노트북을 사용해 로컬로 액세스하려면 제공된 USB Type-A

to USB Mini-B 케이블을 사용하여 노트북의 USB 포트와 장치의 LUC

포트를 연결합니다 .

( 선 택 사 항 ) 터 치 패 널과 같은 시리얼 장치 ( 데 이 터 단 말 장 치 ) 를

사용하는 경 우 네트워크 스위치 콘솔 케이블을 사용해 RS-232 DCE

포트에 연결합니다 .

( 선택 사항 ) PC 와 같은 시리얼 장치 ( 데이터 통신 장치 ) 를 사용하는

경우 네트워크 스위치 콘솔 케이 블을 사 용 해 RS-232 DTE 포 트 에

연결합니다 .

네트워크 케이블을 CN9600 의 LAN 포트 1 에 연결합니다 .

( 선택 사 항 ) 두 번째 네트 워크 케이 블을 CN9600 의 LAN 포 트 2 에

연결합니다 .

패키지에 동봉된 전원 어댑터를 AC 전원 콘센트에 꽂은 후 전원 어댑터

케이블을 CN9600 의 전원 잭에 연결합니다 . 이제 CN9600 이 켜집니다 .

( 옵션 ) 전원 이중화를 위해 다른 전원 어댑터를 통해 장치의 다른 전원

잭을 전원에 연결합니다 .

주의 :이중 전원 기능은 선택 사항입니다 . 두 번째 전원은 백업용으로 두

번째 전원 어댑터는 별도로 구매해야 합니다 .

작동방법

1. 브라우저를 열고 브라우저의 URL 표시줄에 액세스하려는 CN9600 의 IP

주소를 입력합니다 .

주의 : CN9600 관리자에게 IP 주소를 물어보거나 사용자 매뉴얼의

IP 주소 결정

부분을 참조하십시오 . (non-DHCP 의 기본 IP 주소 :

192.168.0.60

)

2. 보안 경고 대화상자가 나타나면 인증서를 수락하십시오 . 이 인증서는

신뢰할 수 있습니다 . 이제 로그인 페이지가 표시됩니다 .

3. 유효한 사용자 이름과 비밀번호를 입력합니다 .

주의 :처음으로 로그인할 때 기본 사용자 이름 :

administrator

와 기본

비밀번호 :

password

를 사용하십시오 .

4. 로그인을 클릭하면 브라우저 메인 페이지가 표시됩니다 .

로컬IP설정

로컬 콘솔을 사용해 IP 주소를 설정합니다 . 모든 과정은 OSD 메인 화면에서

시작합니다 .

1. OSD 메인 화면에 액세스하기 위해 을 두 번 누릅니다 .[ScrollLock]

2. 로 그 인 화 면 이 나 타 나면 유 효 한 사 용 자 이 름 과 비 밀 번 호를 입 력 해

계속합니다 .

주의 :처음으로 로그인할 때 기본 사용자 이름 :

administrator

와 기본

비밀번호 :

password

를 사용하십시오 .

IP인스톨러

동일한 LAN 안에서 Windows PC 를 사용하면 IP Installer 유틸리티를

사용하여 장치의 IP 주소를 검색하거나 장치에 IP 주소를 할당할 수

있습니다 . 이 유틸리티는 웹사이트 www.aten.com 의

다운로드

에서 다운

받을 수 있습니다 . 유틸리티를 PC 에 다운로드한 후 IP Installer 가 위치하는

디렉터리로 이동하여

IPInstaller.exe

를 실행하십시오 .

CN9600 1- 로컬 / 원격 공유 액세스 싱글 포트 DVI KVM over IP 스위치

硬體檢視

前視圖

KVM 連接埠 (DVI-D，音訊 )

RS-232 DTE 連接埠

RS-232 DCE 連接埠

KVM USB Type-B 連接埠

筆電 USB 控制端(LUC)

連接埠

重設按鈕

電源 LED 指示燈

背視圖

接地端子

電源插孔

網路連接埠

控制連接埠 ( 預留 )

近端控制端連接埠

硬體安裝

連接 CN9600 的接地端子到適當的接地物。

注意：請勿省略此步驟。正確的接地有助於防止突波或靜電損壞 CN9600。

將 USB 鍵盤、滑鼠、DVI 介面顯示器、喇叭和麥克風連接到 CN9600 背面

的近端控制端埠。

使用隨附的 KVM 線材，連接 CN9600 的KVM 埠至所要安裝的伺服器或

KVM 多電腦切換器的鍵盤、滑鼠、螢幕、喇叭和麥克風連接埠。

( 選擇性步驟 ) 如欲在近端透過筆電存取，請使用隨附的 USB Type-A 轉

USB Mini-B 線材連接筆電的 USB 埠至CN9600 的LUC 埠。

( 選擇性步驟 ) 如欲使用其他序列裝置（數據終端設備），例如觸控面板，

請使用網路交換控制線材將其連接至RS-232 DCE 埠。

( 選擇性步驟 ) 如欲使用其他序列裝置（數據通訊設備），例如 PC，請使

用網路交換控制線材將其連接至 RS-232 DTE 埠。

將網路線插入 CN9600 的網路連接埠 1。

( 選擇性步驟 ) 將另一條網路線插入 CN9600 的網路連接埠 2。

將隨附的電源變壓器插入交流電源，再將電源變壓器線材插入 CN9600 的

其中一個電源插孔。此時 CN9600 已開機。

( 選擇性步驟 ) 將另一個電源變壓器插入交流電源，再將電源線插入

CN9600 的另一個電源插孔作為備用電源。

注意：雙電源操作為選擇性步驟 - 第二個電源作為備用；第二個電源變壓器

需額外購買。

操作

1. 開啟瀏覽器，並在瀏覽器的網址列輸入欲存取的CN9600 IP 位址。

注意：您可透過 CN9600 管理員取得 IP 位址，或參考使用手冊的“IP 位址

設定”章節。（非 DHCP 的預設 IP 位址：

192.168.0.60

）

2. 若出現安全警示對話框，請選擇接受認證（可信任此認證）。之後會顯示登

入頁面。

3. 輸入有效的使用者名稱和密碼。

注意：若是首次登入，請使用預設的使用者名稱：

administrator

；預設密碼

為：

password

。

4. 點選登入，即可打開瀏覽器主頁。

近端 IP 設定

使用近端控制端設定 IP 位址。所有步驟均從螢幕選單主畫面開始。

1. 請點擊兩次，以啟動螢幕選單主畫面。[Scroll Lock]

2. 當登入畫面出現時，請輸入有效的使用者名稱和密碼以繼續執行。

注意：若是首次登入，請使用預設的使用者名稱：

administrator

；預設密碼

為：

password

。

IP 安裝工具（IP Installer）

使用在同一個 LAN 內的Windows 作業系統電腦，使用者可以搜尋 CN9600

的IP 位址，或使用IP 安裝工具指定一個 IP 位址給CN9600。請至 ATEN 官網

www.aten.com，在下載專區取得此安裝程式；將此安裝程式下載到電腦後，

請至 IP 安裝工具所在的路徑，執行

IPInstaller.exe

。

CN9600 1 位本地 / 遠端使用者分享存取單埠 DVI KVM over IP 遠端電腦管理方案

硬件概览

前视图

KVM 端口（DVI-D，音频）

RS-232 DTE 端口

RS-232 DCE 端口

KVM USB Type-B 端口

笔记本电脑 USB

控制台 (LUC) 端口

复位按钮

电源指示灯

后视图

接地端子

电源插孔

局域网端口

控制端口（保留）

本地控制台端口

安装

将设备的接地端子与合适的接地物体连接。

注意：请勿省略此步骤。正确接地有助于防止电涌或静电对设备造成损坏。

将 USB 键盘、鼠标、DVI 显示器、音箱和麦克风连接到位于后面板上的本地

控制台端口。

利用包装中自带的KVM 电缆将设备的KVM 端口连接到服务器的键盘、鼠

标、视频、扬声器和麦克风端口，或连接到您正在安装的 KVM 交换机。

（可选）如果您希望使用笔记本电脑进行本地访问，请使用随附的 USB

Type-A 至USB Mini-B 电缆将笔记本电脑的 USB 端口连接到设备的LUC

端口。

( 可选) 如果正在使用其他串行设备（数据终端设备，如触摸面板），请使

用网络交换机控制台线缆将其连接到 RS-232 DCE 端口。

( 可选) 如果正在使用其他串行设备（数据通信设备，如 PC），请使用网

络交换机控制台线缆将其连接到 RS-232 DTE 端口。

将网线插入 CN9600 的局域网端口 1。

( 可选) 将另一根网线插入 CN9600 的局域网端口 2。

将此包装随附的电源适配器插入交流电源，然后将电源适配器电缆插入

CN9600 的其中一个电源插孔。此时 CN9600 已开机。

（可选）通过另一个电源适配器连接设备的另一个电源插孔，以实现电源

冗余。

注意：双电源操作为可选方式 - 第二个电源作为备用；第二个电源适配器需

单独购买。

操作

1. 打开浏览器并在浏览器的网址栏中指定想要访问的 CN9600 的 IP 地址。

注意：您可以从 CN9600 管理员处获取 IP 地址，或参阅用户手册的“

确定

IP 地址

”部分获取地址。（非 DHCP 的默认 IP 地址：

192.168.0.60

）

2. 如果弹出“安全警报”对话框，请接受证书 - 可信任此证书。然后会显示“登

录”页面。

3. 输入有效的用户名和密码。

注意：如果您是首次登录，请使用默认的用户名：

administrator

；和默认

的密码：

password

。

4. 然后，点击，进入浏览器主页。登录

本地 IP 设置

使用本地控制台设置 IP 地址。所有步骤均从 OSD 主界面开始。

1. 要访问 OSD 主屏幕，请双击。[ 滚动锁定 ]

2. 登录界面出现时，请输入有效的用户名和密码以便继续。

注意：如果您是首次登录，请使用默认的用户名：

administrator

；和默认

的密码：

password

。

IP Installer

使用同一个 LAN 内的Windows PC，用户可以搜索本机的IP 地址，或使用IP

安装程序实用工具为本机分配一个 IP 地址。该实用工具可在我们网站的

下载

区

下载，网址：www.aten.com。将实用工具下载到 PC 后，前往 IP 安装程序

所在的目录，然后运行

IPInstaller.exe

。

CN9600 1- 本地 / 远程共享访问单端口 DVI KVM IP 交换机

Оглядобладнання

Виглядспереду

Порти KVM (DVI-D, аудіо)

DTE-порт RS-232

DCE-порт RS-232

Порт KVM USB Type-B

Порт USB-консолі ноутбука (LUC)

Кнопка скидання

Світлодіодний індикатор живлення

Виглядззаду

Контакт заземлення

Гнізда живлення

Порти LAN

Порт керування (зарезервовано)

Порти локальної консолі

Інсталяція

Під’єднайте клему заземлення пристрою до придатного заземленого

предмета.

Примітка:Не пропускайте цю дію. Належне заземлення допомагає

захистити пристрій від пошкоджень в результаті перепадів напруги

живлення та впливу статичної електрики.

Вставте штекери USB-клавіатури, миші, DVI-монітора, динаміків та

мікрофона в порти локальної консолі, розміщені на задній панелі.

Скористайтесь кабелем KVM, наданим з цим комплектом, для

під’єднання портів KVM пристрою до портів клавіатури, миші, відео,

динаміків та мікрофона сервера або комутатора KVM, який ви

встановлюєте.

(Додатково) Якщо ви хочете мати локальний доступ за допомогою

портативного комп’ютера, скористайтесь наданим кабелем USB Type-A –

USB Mini-B для під’єднання порту USB портативного комп’ютера до порту

LUC пристрою.

(Додатково) У разі використання інших послідовних пристроїв (кінцеве

обладнання даних), таких як сенсорна панель, під'єднайте його до DCE-

порта RS-232 за допомогою кабелю консолі мережевого комутатора.

(Додатково) У разі використання інших послідовних пристроїв

(обладнання передавання даних), таких як ПК, під'єднайте його до DTE-

порта RS-232 за допомогою кабелю консолі мережевого комутатора.

Під'єднайте мережевий кабель в порт 1 LAN на CN9600.

(Додатково) Під'єднайте другий мережевий кабель в порт 2 LAN на

CN9600.

З'єднайте адаптер живлення, що надається в комплекті, з джерелом

живлення змінної напруги, потім під'єднайте кабель адаптера живлення

до одного з гнізд живлення на CN9600. Тепер CN9600 увімкнуто.

(Додатково) Для резервування живлення під’єднайте інший роз’єм живлення

пристрою до живлення за допомогою іншого адаптера живлення.

Примітка: Робота від двох джерел живлення не є обов'язковою – друге

джерело живлення слугує у якості резервного; другий адаптер

живлення треба купувати окремо.

Експлуатація

1. Відкрийте браузер і вкажіть в адресному рядку IP-адресу того CN9600, до

якого хочете отримати доступ.

Примітка: Ви можете отримати IP-адресу від адміністратора CN9600 або

переглянути розділ Визначення IP-адреси посібника користувача.

(IP-адреса за умовчанням для не-DHCP: )192.168.0.60

2. Якщо з'явиться діалогове вікно оповіщення системи безпеки, прийміть

сертифікат – йому можна довіряти. З'явиться сторінка входу до системи.

3. Укажіть правильне ім'я користувача та пароль.

Примітка:Якщо ви вперше входите в систему, скористайтесь ім’ям

користувача за умовчанням: ; та паролем за умовчанням: administrator

password.

4. Потім клацніть , щоб викликами головну сторінку браузера. Login

ЛокальневстановленняIP-адреси

Для встановлення IP-адреси використовуйте локальну консоль. Всі

процедури починаються з головного екрана екранного меню (OSD).

1. Щоб отримати доступ до головного екрана індикації, двічі натисніть [Scroll

Lock].

2. Коли з'явиться екран входу в систему, введіть правильне ім'я користувача

й пароль, щоб продовжити.

Примітка:Якщо ви вперше входите в систему, скористайтесь ім’ям

користувача за умовчанням: ; та паролем за умовчанням: administrator

password.

IPInstaller

Використовуючи ПК на Windows в межах цієї ж локальної мережі,

користувачі можуть виконувати пошук IP-адреси пристрою або назначати

йому IP-адресу за допомогою утиліти IP Installer. Утиліту можна отримати

з розділу нашого веб-сайту Download www.aten.com. Після завантаження

утиліти на ПК перейдіть до директорії, у якій знаходиться IP Installer, і

запустіть IPInstaller.exe.

CN9600 DVI KVM-комутатор з доступом по IP, 1 портовий, одночасний спільний доступ для одного локального та одного дистанційного користувача

Vista Geral do Hardware

Vista frontal

Portas KVM (DVI-D, áudio)

Porta RS-232 DTE

Porta RS-232 DCE

Porta KVM USB Tipo B

Porta de consola USB (LUC) de

portátil

Botão de reposição

LED indicação ligado/desligado

Vista traseira

Terminal de ligação à terra

Fichas de alimentação

Portas LAN

Porta de controlo (reservado)

Portas da consola local

Instalação

Ligue o terminal de proteção à terra da unidade a um objeto de proteção à

terra adequado.

Nota: Não ignore este passo. A ligação à terra adequada evita danos na

unidade derivados de picos de energia ou de eletricidade estática.

Ligue o seu teclado, rato, monitor DVI, altifalantes e microfone USB nas

Portas da consola local situadas no painel traseiro.

Use o cabo KVM fornecido com esta embalagem para conectar as portas

KVM da unidade às portas do teclado, rato, vídeo, altifalantes e microfone

do servidor ou interruptor KVM que está a instalar.

(Opcional) Se quiser aceder localmente usando um portátil, use o USB Tipo A

ao cabo USB Mini-B fornecido para conectar a porta USB do portátil à porta

LUC da unidade.

(Opcional) Se estiver a utilizar outros dispositivos em série (equipamento de

terminal de dados), como um painel tátil, ligue-o à porta RS-232 DCE com

um cabo de rede de comutação de consola.

(Opcional) Se estiver a utilizar outros dispositivos em série (equipamento de

comunicação de dados), como um PC, ligue-o à porta RS-232 DTE com um

cabo de rede de comutação de consola.

Ligue um cabo de rede à Porta LAN 1 do CN9600.

(Opcional) Ligue um segundo cabo de rede à Porta LAN 2 do CN9600.

Ligue o adaptador de alimentação, fornecido neste pacote, a uma fonte de

alimentação CA, e em seguida, ligue o cabo do adaptador de energia a uma

das ﬁchas de alimentação do CN9600. Agora o CN9600 está ligado.

(Opcional) Conecte outra fonte de alimentação da unidade para alimentar

através de outro adaptador de alimentação para redundância de alimentação.

Nota: A operação com alimentação dupla é opcional - a segunda fonte de

alimentação destina-se à cópia de segurança; um segundo adaptador

de alimentação pode ser adquirido separadamente.

Operação

1. Abra o seu browser e especiﬁque o endereço IP do CN9600 a que pretende

aceder na barra de localização de URL do browser.

Nota: Pode obter o endereço IP a partir do administrador CN9600, ou ver a

secção do manual do utilizador. (endereço IP Determinação de endereço IP

pré-deﬁnido para não DHCP: )192.168.0.60

2. Se surgir uma caixa de diálogo de Alerta de segurança, aceite o certiﬁcado - é

ﬁdedigno. Surgirá a página de Início de sessão.

3. Indique um Nome de utilizador e Palavra-passe válidos.

Nota: Se iniciar sessão pela primeira vez, utilize o nome de utilizador

predeﬁnido: ; e a palavra-passe predeﬁnida: .administrator password

4. Clique em para ir para a página principal do browser. iniciar sessão

Conﬁguração de IP local

Utilize a consola local para deﬁnir o endereço IP. Todos os procedimentos têm

início a partir do Ecrã principal de OSD.

1. Para aceder ao ecrã principal OSD, toque duas vezes em [Scroll Lock].

2. Quando surgir o ecrã de início de sessão, insira um Nome de utilizador e uma

Palavra-passe válidos para continuar.

Nota: Se iniciar sessão pela primeira vez, utilize o nome de utilizador

predeﬁnido: ; e a palavra-passe predeﬁnida: .administrator password

Instalador IP

Utilizando um computador Windows com o mesmo LAN, os utilizadores

podem pesquisar pelo endereço IP da unidade ou atribuir-lhe um endereço IP

com o utilitário Instalador de IP. O utilitário pode ser obtido a partir da área de

Transferência do nosso website www.aten.com. Depois de transferir o utilitário

para o computador, vá ao diretório onde está o Instalador de IP e execute

IPInstaller.exe.

CN9600 1-Comutador KVM over IP de porta DVI única local/remota de acesso partilhado

DonanımaGenelBakış

ÖndenGörünüm

KVM bağlantı noktaları (DVI-D,

ses)

RS-232 DTE Portu

RS-232 DCE Portu

KVM USB Tip B bağlantı noktası

Dizüstü Bilgisayar USB Konsol

(LUC) Portu

Sıfırlama Düğmesi

Güç LED'i

ArkaGörünüm

Topraklama Terminali

Güç Jakları

LAN Portları

kontrol bağlantı noktası (rezerve)

Yerel Konsol Portları

Kurulum

Ünitenin topraklama terminalini uygun bir topraklanmış nesneye bağlayın.

Not:Bu adımı atlamayın. Doğru topraklama, ünitenin güç

dalgalanmalarından veya statik elektrikten dolayı hasar görmesini

önlemeye yardımcı olur.

USB klavyenizi, farenizi, DVI monitörünüzü, hoparlörlerinizi ve

mikrofonunuzu arka paneldeki Yerel Konsol Portlarına takın.

Bu paketten çıkan KVM kablosunu kullanarak ünitenin KVM bağlantı

noktalarını, kurduğunuz sunucunun veya KVM anahtarının klavye, fare,

video, hoparlör ve mikrofon bağlantı noktalarına bağlayın.

(İsteğe bağlı) Dizüstü bilgisayar ile yerel olarak erişim sağlamak

istiyorsanız, paketten çıkan USB Tip-A’dan USB Tip-B’ye kabloyu

kullanarak dizüstü bilgisayarın USB bağlantı noktasını, ünitenin LUC

bağlantı noktasına bağlayın.

(İsteğe bağlı) Dokunmatik panel gibi diğer seri cihazları (veri terminali

ekipmanı) kullanıyorsanız, bunu bir ağ switch konsolu kablosu ile RS-232

DCE Portuna bağlayın.

(İsteğe bağlı) PC gibi diğer seri cihazları (veri iletişim ekipmanı)

kullanıyorsanız, bunu bir ağ switch konsolu kablosu ile RS-232 DTE

Portuna bağlayın.

CN9600'ün LAN Portu 1'e bir ağ kablosu takın.

(İsteğe bağlı) CN9600'ün LAN Portu 2'ye ikinci bir ağ kablosu takın.

Bu paket ile verilen güç adaptörünü bir AC gücü kaynağına takın, ardından

güç adaptörünün kablosunu CN9600'ün Güç Jaklarından birine takın. Artık

CN9600 açılacaktır.

(İsteğe bağlı) Yedekli güç için başka bir güç adaptörü aracılığıyla ünitenin

güç jakını güce bağlayın.

Not: İki güç ile çalıştırma isteğe bağlıdır – ikinci güç kaynağı yedektir;

ikinci bir güç adaptörü ayrı olarak satın alınmalıdır.

Çalıştırma

1. Tarayıcınızı açın ve erişmek istediğiniz CN9600'ün IP adresini tarayıcınızın

URL konum çubuğunda belirtin.

Not: IP adresini CN9600 yöneticisinden alabilirsiniz veya kullanıcı

kılavuzunun IP Adresi Belirleme kısmına bakın. (DHCP olmayan için

varsayılan IP adresi: )192.168.0.60

2. Bir Güvenlik Uyarısı iletişim kutusu görünürse, sertikayı kabul edin – bu

sertika güvenilirdir. Oturum Açma sayfası görünür.

3. Geçerli bir Kullanıcı adı ve Parola girin.

Not:İlk defa oturum açıyorsanız varsayılan Kullanıcı Adını: administrator;

ve varsayılan parolayı kullanın: password.

4. Ardından tarayıcı ana sayfasını açmak için OturumAç’a tıklayın.

YerelIPKurulumu

IP adresini ayarlamak için yerel konsolu kullanın. Tüm prosedürler OSD Ana

Ekranından başlar.

1. Ekran Menüsü ana ekranına erişmek için tuşuna iki kez [Scroll Lock]

basın.

2. Oturum açma ekranı göründüğünde, devam etmek için geçerli bir Kullanıcı

adı ve Parola girin.

Not:İlk defa oturum açıyorsanız varsayılan Kullanıcı Adını: administrator;

ve varsayılan parolayı kullanın: password.

IPInstaller

Aynı yerel ağda bir Windows bilgisayar kullanılıyorsa kullanıcılar, ünitenin IP

adresini arayabilir veya IP Kurucusu aracı ile bir IP adresi atayabilir. Araç,

www.aten.com İnternet sitemizin kısmından edinilebilir. Aracı Download

bilgisayara indirdikten sonra IP Kurucusu’nun bulunduğu klasörü açın ve

IPInstaller.exe dosyasını çalıştırın.

CN9600 1-Yerel/Uzak Paylaşımlı Erişim, IP Switch üzerinden Tek Port DVI KVM

Przeglądsprzętu

Widokzprzodu

Porty KVM (DVI-D, audio)

Złącze RS-232 DTE

Złącze RS-232 DCE

Port USB KVM Typu B

zł cze USB laptopa konsoli (LUC) ą

Przycisk resetowania

Wskaźnik zasilania

Widokztyłu

Zacisk uziemienia

Złącza zasilania

Złącza LAN

Port kontrolny (zarezerwowany)

Złącza konsoli lokalnej

Instalacja

Należy podłączyć zacisk uziemienia urządzenia do odpowiedniego

uziemionego obiektu.

Uwaga:Tego kroku nie należy pomijać. Właściwe uziemienie pomaga

uniknąć uszkodzeń urządzenia w przypadku przepięć lub elektryczności

statycznej.

Podłącz klawiaturę USB, mysz, monitor DVI, głośniki i mikrofon do złączy

konsoli lokalnej na panelu tylnym.

Użyć kabla KVM dostarczonego z tym pakietem, aby podłączyć porty KVM

urządzenia do portów klawiatury, myszy, wideo, głośników i mikrofonu

instalowanego serwera lub przełącznika KVM.

(Opcjonalnie) Jeśli chce się uzyskać dostęp lokalny za pomocą laptopa,

można użyć dołączonego do zestawu kabla USB typu A na USB Mini-B,

aby podłączyć port USB laptopa do portu LUC urządzenia.

(Opcjonalnie) jeżeli korzystasz z innych urządzeń ze złączem szeregowym

(wyposażenie terminalu danych), takich jak panel dotykowy, podłącz

je do złącza RS-232 DCE przewodem konsoli przełącznika sieciowego.

(Opcjonalnie) jeżeli korzystasz z innych urządzeń ze złączem szeregowym

(wyposażenie do przesyłania danych), takich jak komputer, podłącz

je do złącza RS-232 DTE przewodem konsoli przełącznika sieciowego.

Podłącz przewód sieciowy do złącza LAN nr 1 przełącznika CN9600.

(Opcjonalnie) podłącz drugi przewód sieciowy do złącza LAN

nr 2 przełącznika CN9600.

Zasilacz, dostarczony w tym pakiecie, podłącz do źródła zasilania prądem

przemiennym, a następnie podłącz przewód zasilacza do jednego

ze złączy zasilania przełącznika CN9600. Po wykonaniu powyższych

czynności przełącznik CN9600 jest włączony.

(Opcjonalnie) Podłączyć drugie gniazdo zasilania urządzenia do zasilania

za pomocą innego zasilacza, aby zapewnić dodatkowe zasilanie.

Uwaga:Tryb podwójnego zasilania jest opcjonalny — drugi zasilacz jest

wyposażeniem zapasowym sprzedawanym oddzielnie.

Obsługa

1. Otwórz przeglądarkę i w pasku adresu przeglądarki wprowadź adres IP

przełącznika CN9600, do którego chcesz uzyskać dostęp.

Uwaga: Adres IP można uzyskać od administratora CN9600 lub zapoznać

się z częścią w instrukcji obsługi. (Domyślny adres IP Określanie adresu IP

dla użytkowników bez DHCP: )192.168.0.60

2. Jeżeli zostanie wyświetlone okno dialogowe alertu zabezpieczeń,

zaakceptuj certykat (można go uznać za zaufany). Zostanie wyświetlona

strona logowania.

3. Wprowadź prawidłowe informacje w polach nazwa użytkownika i hasło.

Uwaga:W przypadku pierwszego logowania, należy użyć domyślnej

nazwy użytkownika: ; natomiast domyślne hasło to: administrator password.

4. Następnie kliknąć , aby wywołać stronę główną przeglądarki. Zaloguj

KonguracjalokalnegoadresuIP

Ustaw adres IP przy użyciu konsoli lokalnej. Wszystkie procedury są

wykonywane przy użyciu menu na ekranie głównym.

1. Aby uzyskać dostęp do ekranu głównego OSD, należy dotknąć dwukrotnie

[Scroll Lock].

2. Gdy zostanie wyświetlony ekran logowania, aby kontynuować, wprowadź

prawidłowe informacje w polach nazwa użytkownika i hasło.

Uwaga:W przypadku pierwszego logowania, należy użyć domyślnej

nazwy użytkownika: ; natomiast domyślne hasło to: administrator password.

AplikacjaIPInstaller

Korzystając z komputera z systemem Windows w tej samej sieci LAN,

użytkownicy mogą wyszukać adres IP urządzenia lub przypisać mu adres

IP za pomocą narzędzia Instalatora IP. Narzędzie można ściągnąć z działu

Pobieranie na naszej stronie internetowej www.aten.com. Po pobraniu

narzędzia na komputer, należy przejść do katalogu, w którym znajduje się

aplikacja instalatora IP i uruchomić plik IPInstaller.exe.

CN9600 – przełącznik DVI KVM over IP z jednym złączem dostępu lokalnego/zdalnego

Produktspezifikationen

Marke:	ATen
Kategorie:	Nicht kategorisiert
Modell:	CN9600
Breite:	155 mm
Tiefe:	200 mm
Gewicht:	840 g
Produktfarbe:	Schwarz
Höhe:	28.5 mm
Energiequelle:	Gleichstrom
Eingebautes Display:	Nein
Gleichstrom-Anschluss (DC):	Ja
Betriebstemperatur:	0 - 50 °C
Relative Luftfeuchtigkeit in Betrieb:	0 - 80 %
Anzahl Ethernet-LAN-Anschlüsse (RJ-45):	1
Gehäusematerial:	Metall
HD-Typ:	Full HD
LED-Anzeigen:	Leistung
Temperaturbereich bei Lagerung:	-20 - 60 °C
USB-Stecker:	Mini-USB B, USB Type-A, USB Type-B
Maximale Auflösung:	1920 x 1080 Pixel
Anzahl PS/2 Anschlüsse:	1
Anzahl DVI-D-Anschlüsse:	2
Nachhaltigkeitszertifikate:	RoHS
Anzahl serielle Anschlüsse:	2
Video Porttyp:	DVI-D
Tastatur Porttyp:	USB
Maus-Porttyp:	USB
Audio-Anschlüsse:	Ja
Videobandbreite:	60 Hz
Anzahl USB 2.0 Ports Typ B:	1
Serieller Port-Typ:	RJ-45
Ethernet/LAN:	Ja
