Lies die bedienungsanleitung für Audio-Technica AT-ART9XI (2 Seiten) kostenlos online; sie gehört zur Kategorie Nicht kategorisiert. Dieses Handbuch wurde von 2 Personen als hilfreich bewertet und erhielt im Schnitt 4.5 Sterne aus 1.5 Bewertungen. Hast du eine Frage zu Audio-Technica AT-ART9XI oder möchtest du andere Nutzer dieses Produkts befragen? Stelle eine Frage
Seite 1/2
English
Thank you for purchasing this Audio-Technica product. Before using the
product, read through this user manual to ensure that you will use the
product correctly. Please keep this manual for future reference.
■Safety precautions
•Keep the plastic bag provided with the product out of the reach
of small children and away from open flames to avoid accidents
or fire.
•Keep the product out of the reach of small children to avoid
accidents or malfunction.
•Do not put the product in a location where it is exposed to direct
sunlight, near heating devices, or in places with high
temperatures, high humidity, or high concentrations of dust to
avoid malfunction.
•Do not touch the product’s cantilever and stylus tip to avoid
malfunction.
•Do not attempt to disassemble or modify the product to avoid
malfunction.
•Do not subject the product to strong impact to avoid
malfunction.

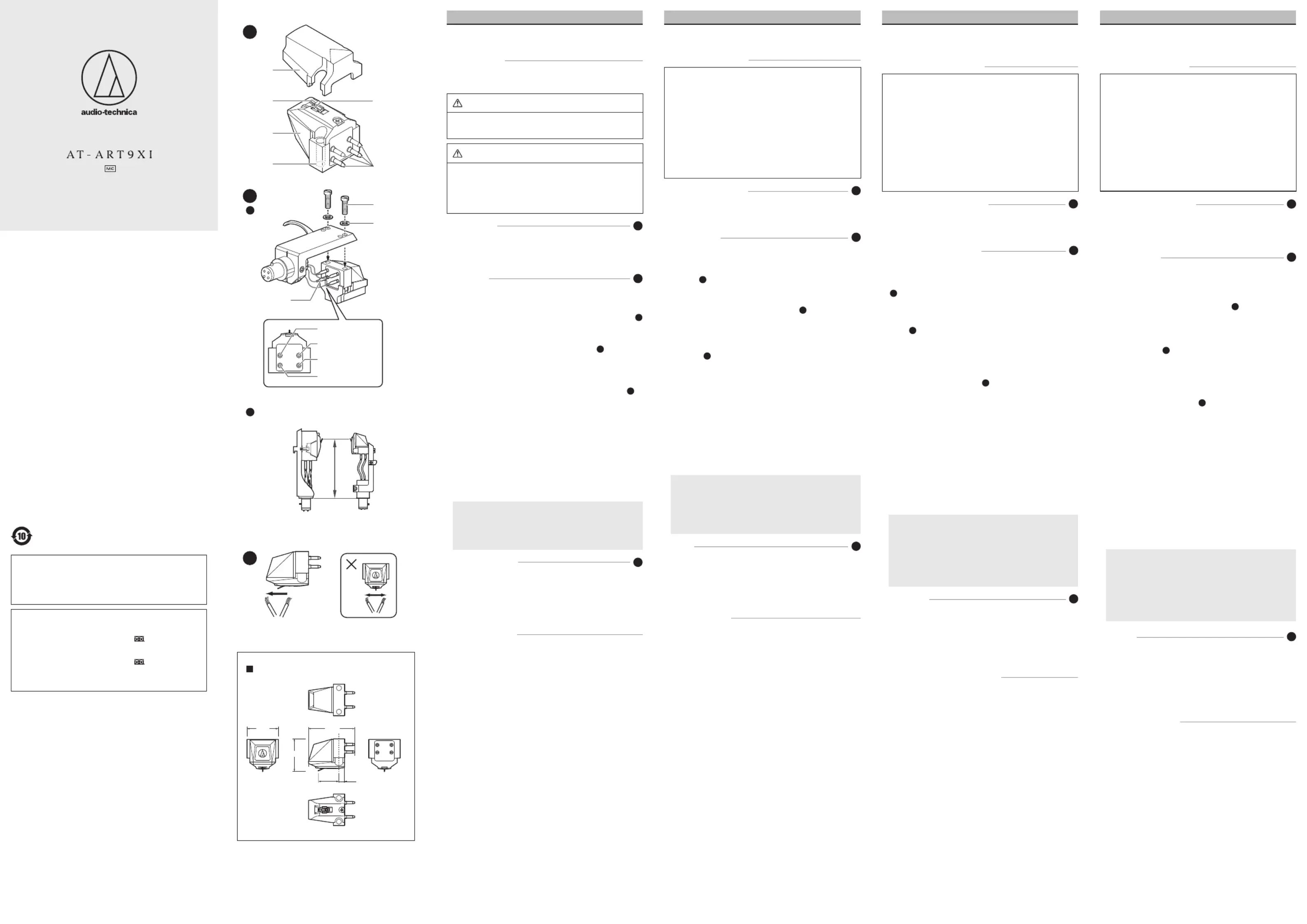

■Name of each part
A
Become familiar with each part before using the product.
1. Protector
2. Stylus tip
3. Cartridge body
4. Threaded holes (M2.6)
5. Output terminals
6. Cantilever
■How to use
B
• The product is extremely delicate. Handle it with sufficient care.
• This product can be mounted only for the through hole type headshell
or headshell-integrated tonearm.
1. Mount the product onto the headshell or headshell-integrated
tonearm.
a
• Mount the cartridge with the protector on to avoid damaging the
cantilever and the stylus tip.
• Temporarily tighten the screws.
2. Connect the lead tips, noting output polarity.
a
• Connect headshell lead tips to the product output terminals (as
shown in the figure).
• Never apply heat (from solder, etc.) to the output terminals.
3. Remove the protector from the product.
4. Determine the correct position for installing the product (adjust
overhang).
b
• Adjust overhang following the instructions in the tonearm’s,
turntable’s, or headshell’s user manual.
If you are unsure, align the stylus tip to the cartridge originally
attached to the tonearm (as shown in the figure).
• Finish tightening screws, making sure there is a balance between
left and right.
5. Adjust tracking force.
• Confirm the tracking force for the product in “Specifications.”
• Do not apply stylus pressure unnecessarily. It may not only
damage the record and stylus but impair audio quality.
6. Adjust tonearm height.
• Adjust the height so that the bottom surface of the headshell and
the record surface are parallel, as seen from the side. An improper
tonearm height may cause the body of the product to make
contact with the record and could impair audio quality or damage
the record.
• You need a transformer, head amplifier, or standalone phono
equalizer to connect to a preamplifier/amplifier. If the
preamplifier/amplifier has a phono input (MC position), it may be
used as it is. However to fully take advantage of this product’s
audio quality, using a step-up transformer (sold separately), head
amplifier (sold separately), or phono equalizer (sold separately) is
recommended. For connection instructions, refer to the user
manual of the equipment you are connecting.
■Care
C
• Use the brush provided to remove dirt and dust on the stylus tip.
• Always move the brush in the direction in which the record rotates.
• A stylus cleaner (sold separately) is recommended to remove
stubborn dirt.
• When the product is removed from the tonearm, do not forget to
attach the protector and store the product away from the amplifier
and other heat sources and magnetic materials.
■Specifications
Type: MC
Frequency response: 20 to 50,000 Hz
Output voltage: 0.5 mV (1 kHz, 5 cm/sec.)
Channel separation: 30 dB (1 kHz)
Output balance: 0.5 dB (1 kHz)
Tracking force: 1.6 to 2.0 g (1.8 g standard)
Coil impedance: 12 ohms (1 kHz)
DC resistance: 12 ohms
Recommended load impedance: ≥ 100 ohms (when head amplifier connected)
Coil inductance: 25 μH (1 kHz)
Static compliance: 25 × 10
-6
cm/dyne
Dynamic compliance: 15 × 10
-6
cm/dyne (100 Hz)
Stylus: Nude Special Line Contact
Stylus curvature radius: 1.5×0.28 mil
Cantilever: 0.28 mm (0.011”) diameter solid boron
Vertical tracking angle: 20°
Dimensions: 17.3 mm (0.68”) × 16.8 mm (0.66”) × 25.0 mm (0.98”)
(H × W × D)
Threaded hole: M2.6 × 2
Weight: 8.5 g (0.30 oz)
Accessories: Non-magnetic screwdriver, Brush, Washer × 2, Cartridge
installation screws (M2.6) (5.0 mm (0.20”) × 2, 8.0 mm (0.31”) ×
2, 10.0 mm (0.39”) × 2, 12.0 mm (0.47”) × 2), Protector
For product improvement, the product is subject to modification without
notice.
A
B
b
C
5
62
3
4
1
a
Cartridge that came
with the turntable
AT-ART9XI
ターンテーブル付属のカートリッジ
Make this distance as exact as possible.
この距離をできるだけ正確に合わせる
リードチップ
Lead tip
Blue (left channel / ) －
White (left channel / ) ＋
Red (right channel / )＋
Green (right channel / )－
青（左チャンネル・－）
白（左チャンネル・＋）
赤（右チャンネル・＋）
緑（右チャンネル・－）
ビス
Screw
ワッシャー
Washer
日本語
お買い上げありがとうございます。ご使用の前にこの取扱説明書を必ずお読み
のうえ、正しくご使用ください。また、いつでもすぐ読める場所に保管しておい
てください。
■■安全上の注意
本製品は安全性に充分な配慮をして設計をしていますが、使いかたを誤ると
事故が起こることがあります。
事故を未然に防ぐために下記の内容を必ずお守りください。
警告
この表示は「取り扱いを誤った場合、使用者が死亡または重傷を負
う可能性があります」を意味しています。
•同梱のポリ袋は幼児の手の届く所や火のそばに置かないでください。
事故や火災の原因になります。
•幼児の手の届く所に置かないでください。事故や故障の原因になります。
注意
この表示は「取り扱いを誤った場合、使用者が傷害を負う、または
物的損害が発生する可能性があります」を意味しています
。
•直射日光の当たる場所、暖房器具の近く、高温多湿やほこりの多い場所
に置かないでください。故障や不具合の原因になります。
•カンチレバー、スタイラスチップは指で触れないでください。故障の原因
になります。
•分解や改造はしないでください。故障の原因になります。
•強い衝撃を与えないでください。故障の原因になります。
■■各部の名称
A
ご使用になる前に、本製品の各部を確認してください。
1.
プロテクター
2.
スタイラスチップ
3.
カートリッジボディ
4.
カートリッジ取り付けねじ穴（M2.6）
5.
出力端子
6.
カンチレバー
■■使いかた
B
•本製品は大変デリケートです。取り扱いには充分注意して使用してください。
•本製品は貫通穴タイプのヘッドシェルまたはシェル一体型トーンアームのみ
に使用できます。
1.
本製品をヘッドシェルまたはシェル一体型トーンアームに取り付けます。
a
•カンチレバー、スタイラスチップを傷めないよう、プロテクターをかぶせた
まま取り付けます。
•ビスは仮締めしておきます。
2.
出力端子の極性に注意して、リードチップを接続します。
a
•ヘッドシェルのシェルリードチップと本製品の出力端子を、図のようにリ
ード線で接続します。
•出力端子にはハンダなどの熱を絶対に加えないでください。
3.
プロテクターを本製品から取り外します。
4.
本製品の取り付け位置を正確に決めます（オーバーハングの調整）。
b
•トーンアーム、ターンテーブルまたはヘッドシェルの取扱説明書に従って、
オーバーハングの調整をします。不明な場合は、図のようにお手持ちのタ
ーンテーブルに最初から付いているカートリッジの針先位置に合わせてく
ださい。
•ビスを左右均等になるように本締めします。
5.
針圧を調整します。
•本製品の針圧は「テクニカルデータ」で確認してください。
•必要以上に針圧をかけて使用しないでください。レコードや針を傷めるだ
けでなく、音質劣化を招く恐れがあります。
6.
トーンアームの高さを調整します。
•ヘッドシェルの底面とレコード面が横から見て平行になるように、高さを
調整してください。トーンアームの高さが適切でないと、本製品のボディが
レコードに当たり、音質が劣化したり、レコードに傷が付いたりすることが
あります。
•アンプとの接続にはトランスかヘッドアンプ、または単体フォノイコライ
ザーが必要です。アンプにフォノ（PHONO）入力（MCポジション）があ
る場合はそのまま使用することもできますが、本製品の音質を活かす
ため、昇圧トランス（別売）かヘッドアンプ（別売）、またはフォノイコライ
ザー（別売）の使用をおすすめします。接続については、接続する機器の
取扱説明書も参照してください。
■■お手入れのしかた
C
•スタイラスチップにごみや汚れが付着した場合は、必ず付属の専用ブラシで
きれいにしてください。
•ブラシは必ずレコードの進行方向に動かしながら使用してください。
•スタイラスチップの汚れがひどい場合は、スタイラスクリーナー（別売）を使
用することをおすすめします。
•本製品をトーンアームから取り外したときは忘れずにプロテクターを取り付
け、アンプなどの熱源や磁性体から離して保管してください。
■■テクニカルデータ
型式：MC 型
再生周波数範囲：20～50,000Hz
出力電圧：0.5mV（1kHz、5cm/sec.）
チャンネルセパレーション：30dB（1kHz）
出力バランス：0.5dB（1kHz）
針圧：1.6～2.0g（1.8g 標準）
コイルインピーダンス：12Ω（1kHz）
直流抵抗：12Ω
推奨負荷抵抗：100Ω以上（ヘッドアンプ接続時）
コイルインダクタンス：25µH（1kHz）
スタチックコンプライアンス：25×10
－6
cm/dyne
ダイナミックコンプライアンス：15×10
－6
cm/dyne（100Hz）
スタイラス：無垢特殊ラインコンタクト針
先端曲率半径：1.5×0.28mil
カンチレバー：φ0.28mmソリッドボロン
垂直トラッキング角：20°
外形寸法：17.3mm×16.8mm×25.0mm(H×W×D)
カートリッジ取り付けねじ穴：M2.6×2
質量：8.5g
付属品：非磁性体ドライバー、ブラシ、ワッシャー ×2、カートリッジ取り付けビス(M2.6)
（5.0mm×2、8.0mm×2、10.0mm×2、12.0mm×2）、プロテクター
改良などのため予告なく変更することがあります。
アフターサービスについて
本製品をご家庭用として、取扱説明や接続・注意書きに従ったご使用にお
いて故障した場合、保証書記載の期間・規定により無料修理をさせていた
だきます。修理ができない製品の場合は、交換させていただきます。お買
い上げの際の領収書またはレシートなどは、保証開始日の確認のために
保証書と共に大切に保管し、修理などの際は提示をお願いします。
お問い合わせ先（電話受付 / 平日 9：00 ～17：30）
製品の仕様・使いかたや修理・部品のご相談は、お買い上げのお店または
当社窓口およびホームページのサポートまでお願いします。
●お客様相談窓口（製品の仕様・使いかた）■
0120-773-417■
（携帯電話・PHS などのご利用は 03-6746-0211）
FAX：042-739-9120 E メール：support@audio-technica.co.jp
●サービスセンター（修理・部品）■
0120-887- 416■
（携帯電話・PHS などのご利用は 03-6746-0212）
FAX：042-739-9120 E メール：
servicecenter@audio-technica.co.jp
●ホームページ（サポート） www.audio-technica.co.jp/atj/support/
(unit : mm)
外形寸法図／Dimensions
(単位 : mm)
16.8
25.0
17.3
11.0
3.0
此标记小于规定的大小，因此不会在本产品上显示。
112301671-01-01 ver.1 2020.02.15
中国大陆客户联系资料
制造商：铁三角有限公司
代理商：广州市德讯贸易有限公司
地址：广州市越秀区中山二路31号鸿瑞大厦908室
电话：+86 (0)20 - 37619291
生产标准：GB8898-2011, GB/T13837-2012
原产地：日本 出版日期：2020年2月
香港及澳門客戶聯絡資料
台灣客戶聯絡資料
Audio-Technica Corporation
2-46-1 Nishi-naruse, Machida, Tokyo 194-8666, Japan
www.audio-technica.com
©2020 Audio-Technica Corporation
Global Support Contact: www.at-globalsupport.com
株式会社オーディオテクニカ
〒194-8666 東京都町田市西成瀬2-46-1
www.audio-technica.co.jp
Français
Nous vous remercions d’avoir fait l’acquisition de ce produit Audio-
Technica. Avant de l’utiliser, lisez entièrement ce manuel de l’utilisateur
afin de vous assurer que vous utiliserez correctement le produit. Veuillez
conserver ce manuel pour référence future.
■Précautions de sécurité
•Gardez le sac plastique fourni avec le produit hors de portée des
jeunes enfants et éloigné de flammes afin d’éviter tout accident
ou incendie.
•Gardez le produit hors de portée des jeunes enfants afin d’éviter
tout accident ou dysfonctionnement.
•Ne placez pas le produit dans un endroit où il est exposé aux
rayons directs du soleil, à proximité d’appareils de chauffage, ou
dans des lieux où règnent des températures élevées, une
humidité élevée ou des poussières en forte concentration pour
éviter tout dysfonctionnement.
•Ne touchez pas le cantilever et la pointe de lecture du produit
pour éviter tout dysfonctionnement.
•Ne tentez pas de démonter ou d’apporter des modifications au
produit afin d’éviter tout dysfonctionnement.
•Ne soumettez pas le produit à de forts impacts afin d’éviter tout
dysfonctionnement.
■Nom de chaque élément
A
Familiarisez-vous avec chaque élément avant d’utiliser le produit.
1. Protection
2. Pointe de lecture
3. Corps de la cellule
4. Trous filetés (M2,6)
5. Bornes de sortie
6. Cantilever
■Procédure d’utilisation
B
• Le produit est extrêmement délicat. Manipulez-le avec précaution.
• Ce produit peut uniquement être fixé sur un porte-cellule ou un bras à
porte-cellule intégré à points de fixation traversants.
1. Fixez le produit au porte-cellule ou au bras à porte-cellule intégré.
a
• Montez la cellule avec la protection afin d’éviter d’endommager le
cantilever et la pointe de lecture.
• Serrez provisoirement les vis.
2. Raccordez les extrémités de fils en faisant attention à la polarité de
sortie.
a
• Raccordez les extrémités de fils du porte-cellule aux bornes de
sortie du produit (comme indiqué sur l’illustration).
• Ne chauffez jamais (à l’aide d’un fer à souder etc.) les bornes de
sortie.
3. Enlevez la protection du produit.
4. Déterminez la position correcte pour l’installation du produit
(réglage de l’avant de la cellule).
b
• Réglez l’avant de la cellule en suivant les instructions du manuel de
l’utilisateur du bras de lecture, de la platine ou du porte-cellule.
En cas de doute, alignez la pointe de lecture à la cellule fixée
initialement au bras de lecture (comme indiqué sur l’illustration).
• Terminez le serrage des vis en vous assurant que les côtés droit et
gauche sont en équilibre.
5. Réglez la force d’appui.
• Vérifiez la force d’appui du produit en vous référant aux
« Caractéristiques techniques ».
• N’appliquez pas inutilement de pression sur la pointe. Cela peut
non seulement endommager le disque et la pointe mais également
nuire à la qualité audio.
6. Réglez la hauteur du bras de lecture.
• Réglez la hauteur de sorte que la surface du dessous du
porte-cellule et la surface du disque soient parallèles, comme vu de
profil. Une hauteur du bras de lecture incorrecte peut entraîner un
contact du corps du produit avec le disque et peut altérer la qualité
audio ou endommager le disque.
• Un transformateur, un amplificateur ou un égaliseur phono
autonome est nécessaire pour le raccordement à un pré-
amplificateur/amplificateur. Si le pré-amplificateur/amplificateur
possède une entrée phono (position MC), il peut être utilisé tel
quel. Néanmoins, pour profiter pleinement de la qualité audio de
ce produit, l’utilisation d’un transformateur élévateur de tension
(vendu séparément), d’un amplificateur (vendu séparément) ou
d’un égaliseur phono (vendu séparément) est recommandée. En
ce qui concerne les instructions de raccordement, reportez-vous
au manuel de l’utilisateur pour l’équipement que vous raccordez.
■Entretien
C
• Utilisez la brosse fournie pour enlever les impuretés et poussières de
la pointe de lecture.
• Déplacez toujours la brosse dans le sens de rotation du disque.
• Une solution nettoyante pour pointe de lecture (vendue séparément)
est recommandé pour enlever les impuretés persistantes.
• Lorsque le produit est retiré du bras de lecture, n’oubliez pas de fixer
la protection et d’entreposer le produit loin de l’amplificateur et
d’autres sources de chaleur et matériaux magnétiques.
■Caractéristiques techniques
Type : MC
Réponse en fréquence : 20 Hz à 50000 Hz
Tension de sortie : 0,5 mV (1 kHz, 5 cm/s.)
Séparation entre les canaux : 30 dB (1 kHz)
Équilibre des canaux : 0,5 dB (1 kHz)
Force d’appui : 1,6 à 2,0 g (1,8 g en standard)
Impédance de la bobine : 12 ohms (1 kHz)
Résistance CC : 12 ohms
Impédance de charge recommandée : ≥ 100 ohms (lorsque l’amplificateur est
raccordé)
Inductance de la bobine : 25 μH (1 kHz)
Compliance statique : 25 × 10
-6
cm/dyne
Compliance dynamique : 15 × 10
-6
cm/dyne (100 Hz)
Pointe de lecture : Nue, Special Line Contact
Rayon de courbure de la pointe : 1,5×0,28 mil
Cantilever : Bore solide de 0,28 mm de diamètre
Angle de lecture vertical : 20°
Dimensions: 17,3 mm × 16,8 mm × 25,0 mm (H × L × P)
Trou fileté: M2,6 × 2
Poids : 8,5 g
Accessoires : Tournevis non magnétique, Brosse, Rondelle × 2, Vis de fixation
de la cellule (M2,6) (5,0 mm × 2, 8,0 mm × 2, 10,0 mm × 2, 12,0
mm × 2 ), Protection
À des fins d’amélioration, le produit peut être modifié sans préavis.
Deutsch
Vielen Dank für den Kauf dieses Audio-Technica-Produktes. Lesen Sie
vor dem Gebrauch dieses Produktes die Bedienungsanleitung für eine
ordnungsgemäße Nutzung. Bitte bewahren Sie diese Anleitung zum
späteren Nachschlagen auf.
■Sicherheitshinweise
•Bewahren Sie den Plastikbeutel, der dem Produkt beiliegt,
außerhalb der Reichweite von kleinen Kindern auf und fern von
offenen Feuern, um Unfälle oder Brände zu verhindern.
•Bewahren Sie das Produkt außerhalb der Reichweite von kleinen
Kindern auf, um Unfälle oder Fehlfunktionen zu vermeiden.
•Platzieren Sie das Produkt zur Vermeidung einer Fehlfunktion
nicht an einem Ort, an dem es direktem Sonnenlicht ausgesetzt
ist, in der Nähe von Heizgeräten oder an Orten, an denen eine
hohe Temperatur oder hohe Luftfeuchtigkeit herrscht oder viel
Staub vorhanden ist.
•Berühren Sie nicht den Nadelträger oder die Nadelspitze um eine
Fehlfunktion zu vermeiden.
•Versuchen Sie zur Vermeidung einer Fehlfunktion nicht das
Produkt auseinanderzubauen oder zu modifizieren.
•Setzen Sie das Produkt zur Vermeidung einer Fehlfunktion
keinen starken Stößen aus.
■Bezeichnung der Teile
A
Machen Sie sich vor der Verwendung des Produktes mit der
Bezeichnung der Teile vertraut.
1. Schutzkappe
2. Spitze der Abtastnadel
3. Tonabnehmergehäuse
4. Gewindebohrungen (M2,6)
5. Ausgangsklemmen
6. Nadelträger
■Verwendung
B
• Das Produkt ist äußerst fragil. Handhaben Sie es mit größter Sorgfalt.
• Dieses Produkt kann nur an einem Tonabnehmerkopf mit
Montagebohrungen oder einen entsprechenden Tonarm mit
integriertem Tonabnehmerkopf montiert werden.
1. Befestigen Sie das Produkt an Ihrem Tonabnehmerkopf oder
Tonarm mit integriertem Tonabnehmerkopf.
a
• Befestigen Sie das Tonabnehmersystem mit angebrachter
Schutzkappe, um eine Beschädigung des Nadelträgers und der
Nadelspitze zu vermeiden.
• Ziehen Sie die Schrauben vorübergehend an.
2. Verbinden Sie die Drahtenden unter Beachtung der
Ausgangspolarität.
a
• Verbinden Sie die Drahtenden des Tonabnehmerkopfs mit den
Ausgangsklemmen (wie in der Abbildung gezeigt).
• Setzen Sie die Ausgangsklemmen keiner Wärme aus (von
Lötarbeiten usw.).
3. Entfernen Sie die Schutzkappe vom Produkt.
4. Bestimmen Sie die richtige Position für die Installation des
Produktes (Überhang justieren).
b
• Justieren Sie den Überhang gemäß den Anweisungen in der
Bedienungsanleitung des Tonarms, Plattenspielers oder
Tonabnehmerkopfes.
Wenn Sie unsicher sein sollten, richten Sie die Spitze der
Abtastnadel an dem ursprünglich am Tonarm befestigten
Tonabnehmer aus (wie in der Abbildung dargestellt).
• Ziehen Sie die Schrauben endgültig an und stellen Sie sicher, dass
die linke und rechte Seite gleichmäßig angezogen ist.
5. Justieren Sie die Auflagekraft.
• Prüfen Sie die Auflagekraft des Produkts unter „Technische Daten“.
• Üben Sie keinen unnötigen Druck auf die Nadel aus. Dadurch kann
nicht nur die Schallplatte und die Nadel beschädigt sondern auch
die Audioqualität beeinträchtigt werden.
6. Justieren Sie die Tonarmhöhe.
• Justieren Sie die Höhe so, dass die Unterseite des
Tonabnehmerkopfs und die Schallplattenoberfläche parallel sind,
wie von der Seite aus betrachtet. Eine falsche Tonarmhöhe kann
eventuell dazu führen, dass das Produktgehäuse die Schallplatte
berührt, wodurch die Audioqualität beeinträchtigt oder die
Schallplatte beschädigt wird.
• Sie benötigen einen Transformator, Vorverstärker oder
eigenständigen Phono-Equalizer, um einen Vorverstärker/
Verstärker anzuschließen. Wenn der Vorverstärker/Verstärker
über einen Phono-Eingang (MC-Position) verfügt, kann er so
verwendet werden. Um die Audioqualität des Produktes voll
auszuschöpfen, wird die Nutzung eines Aufwärtstransformators
(separat erhältlich), Vorverstärkers (separat erhältlich) oder
Phono-Equalizers (separat erhältlich) empfohlen. Einzelheiten
zum Anschluss finden Sie in der Bedienungsanleitung des
anzuschließenden Geräts.
■Pflege
C
• Verwenden Sie den mitgelieferten Pinsel, um Schmutz und Staub von
der Spitze der Abtastnadel zu entfernen.
• Bewegen Sie den Pinsel immer in Drehrichtung der Schallplatte.
• Ein Abtastnadelreiniger (separat erhältlich) wird für die Entfernung
von hartnäckigem Schmutz empfohlen.
• Wenn das Produkt vom Tonarm abgenommen wird, muss unbedingt
die Schutzkappe angebracht werden und das Produkt fern von
Verstärkern und anderen Wärmequellen sowie magnetischen Teilen
aufbewahrt werden.
■Technische Daten
Typ: MC
Frequenzgang: 20 bis 50.000 Hz
Ausgangsspannung: 0,5 mV (1 kHz, 5 cm/Sek.)
Kanaltrennung: 30 dB (1 kHz)
Ausgangsbalance: 0,5 dB (1 kHz)
Auflagekraft: 1,6 bis 2,0 g (1,8 g Standard)
Spulenimpedanz: 12 Ohm (1 kHz)
DC-Widerstand: 12 Ohm
Empfohlene Lastimpedanz: ≥ 100 Ohm (bei angeschlossenem Vorverstärker)
Spuleninduktivität: 25 μH (1 kHz)
Statische Compliance: 25 × 10
-6
cm/dyne
Dynamische Compliance: 15 × 10
-6
cm/dyne (100 Hz)
Abtastnadel: Special Line Contact, nackt
Rundungsradius der Nadel: 1,5×0,28 mil
Nadelträger: Massiver Bor-Nadelträger mit einem Durchmesser von 0,28 mm
Vertikaler Abtastwinkel: 20°
Abmessungen: 17,3 mm × 16,8 mm × 25,0 mm (H × B × T)
Gewindebohrung: M2,6 × 2
Gewicht: 8,5 g
Zubehör: Nichtmagnetischer Schraubendreher, Pinsel, Abstandshalter 2×,
Tonabnehmer-Befestigungsschrauben (M2,6) (5,0 mm × 2, 8,0 mm ×
2, 10,0 mm × 2, 12,0 mm × 2), Schutzkappe
Produktänderungen zu Zwecken der Produktverbesserung ohne Ankündigung
vorbehalten.
デュアルムービングコイル（MC）ステレオカートリッジ
Dual Moving Coil Stereo Cartridge
Cellule Stéréo à Double Bobinage Mobile
Stereo-tonabnehmersystem mit Doppel-drehspule
Testina Fonografica Stereo a Doppio Magnete Mobile
Cartucho estéreo de doble bobina móvil
Cápsula Estéreo de Bobina Móvel Dupla
Головка звукоснимателя стереофоническая с двойной
подвижной катушкой
双动圈式立体声唱头
雙動圈型立體聲唱頭
User Manual
한국어
■■안전 주의사항
•
•
•
•
•
•
■■각부 명칭
A
1.
2.
3.
4.
5.
6.
■■사용 방법
B
•
•
1.
a
•
•
2.
a
•
•
3.
4.
b
•
•
5.
•
•
6.
•
•
■■관리
C
•
•
•
•
■■사양
繁體中文
感謝您購買本 Audio-Technica 產品。使用前，請務必詳閱本使用說明書，確
保以正確的方式使用本產品。請妥善保管本使用說明書以備日後參閱。
■■安全注意事項
••請避免幼童接觸本產品之包裝塑膠袋，並請將塑膠袋遠離明火，以免發
生意外或火災。
••請避免幼童接觸本產品，以免發生意外或故障。
••請勿將本產品放置在受陽光直射處；或接近加熱裝置；以及高溫、高濕
度、粉塵多的地方，以免發生故障。
••請勿碰觸本產品的針桿、針尖，以免發生故障。
••請勿嘗試分解或改造本產品，以免發生故障。
••請勿讓本產品受到劇烈撞擊，以免發生故障。
■■各部位名稱
A
使用本產品前，請先熟悉本產品各個部位之名稱。
1. 保護蓋
2. 針尖
3. 唱頭主體
4. 螺紋孔（M2.6）
5. 輸出端子
6. 針桿
■■如何使用
B
•本產品非常精密。使用時請務必小心謹慎。
•本產品只能安裝於通孔型唱頭蓋或唱頭蓋一體成型唱臂。
1. 將本產品安裝至唱頭蓋或唱頭蓋一體成型唱臂。•
a
•為避免損壞針桿、針尖，請在裝有保護蓋的狀態下安裝唱頭。
•暫時固定螺絲，不必鎖緊。
2. 確認輸出端子極性，連接導線接頭。
a
•將唱頭蓋導線接頭連接到本產品的輸出端子（如圖所示）。
•切勿對輸出端子處施加高熱，例如焊接等行為。
3. 卸下本產品的保護蓋。
4. 確認本產品是否安裝於正確位置（調整超距）。
b
•請依據唱臂、唱盤或唱頭蓋使用說明書的指示調整超距。如果您不確
定，請將針尖對準原本連接於唱臂的唱頭（如圖所示）。
•正式鎖緊螺絲，確定左右螺絲均有對齊。
5. 調整針壓。
•請在「產品規格」中確認本產品的針壓。
•請勿對唱針過度施壓，否則不但唱片及唱針會受損，音質也將劣化。
Italiano
Grazie per aver acquistato questo prodotto Audio-Technica. Prima di
utilizzare il prodotto, leggere con cura questo manuale dell’utente per
essere certi di utilizzare correttamente il prodotto. Si prega di
conservare il presente manuale in modo da poterlo consultare in futuro.
■Precauzioni di sicurezza
•Conservare la busta di plastica fornita col prodotto lontano dai
bambini e da fiamme vive per evitare incidenti o incendi.
•Conservare il prodotto di plastica lontano dai bambini per evitare
incidenti o problemi di funzionamento.
•Non posizionare il prodotto in luoghi in cui è esposto alla luce
diretta del sole, vicino a dispositivi di riscaldamento o in luoghi
con temperature elevate, umidità alta, o alte concentrazioni di
polvere per evitare problemi di funzionamento.
•Non toccare l’elemento a sbalzo e la puntina del prodotto per
evitare malfunzionamenti.
•Non smontare o modificare il prodotto per evitare problemi di
funzionamento.
•Evitare di sbattere il prodotto per evitare problemi di
funzionamento.
■Nome di ciascun componente
A
Familiarizzare con ciascun componente prima di utilizzare il prodotto.
1. Protezione
2. Puntina
3. Corpo della capsula
4. Fori filettati (M2,6)
5. Terminali di uscita
6. Elemento a sbalzo
■Modalità d’uso
B
• Il prodotto è estremamente delicato. Maneggiarlo con cura.
• Questo prodotto può essere montato solo su testine con appositi fori
o bracci con testine integrate.
1. Montare il prodotto sulla testina sagomata o sul braccio della
testina sagomata integrato.
a
• Montare la capsula con la protezione inserita per evitare di
danneggiare l’elemento a sbalzo e la puntina.
• Stringere temporaneamente le viti.
2. Collegare le punte dei cavi, rispettando la polarità indicata di
uscita.
a
• Collegare le punte dei cavi della testina sagomata ai terminali di
uscita del prodotto (come mostrato in figura).
• Non usare calore (da saldatura, ecc.) sui terminali di uscita.
3. Togliere la protezione dal prodotto.
4. Stabilire la posizione corretta per installare il prodotto (regolare la
sporgenza).
b
• Regolare la sporgenza seguendo le istruzioni nel manuale
dell’utente del braccio, del giradischi o della testina sagomata.
Se non si è sicuri, allineare la puntina con la capsula attaccata
originariamente al braccio (come illustrato nella figura).
• Finire di stringere le viti, controllando che la parte sinistra e destra
siano in equilibrio.
5. Regolare la forza di tracciamento.
• Confermare la forza di tracciamento per il prodotto come descritto
in “Specifiche tecniche”.
• Non fare pressione sulla puntina. Si potrebbe danneggiare il disco
e la puntina, nonché compromettere la qualità audio.
6. Regolare l’altezza del braccio.
• Regolare l’altezza in modo che la superficie inferiore della testina
sagomata e la superficie del disco si trovino in parallelo, come si
vede lateralmente. Un’altezza del braccio inappropriata può
provocare il contatto della struttura del prodotto con il disco
rovinando la qualità audio o danneggiare il disco.
• Sono necessari un trasformatore, un amplificatore di testa o un
fono-equalizzatore singolo per collegare un preamplificatore/
amplificatore. Se il reamplificatore/amplificatore p2-ha un ingresso
fono (posizione MC), puo essere utilizzato cosi com’e. Per
usufruire completamente della qualità audio del prodotto, si
consiglia di utilizzare un trasformatore riduttore (in vendita
separatamente), un amplificatore di testa (in vendita
separatamente) o un fono-equalizzatore (in vendita
separatamente). Per le istruzioni di collegamento, fare
riferimento al manuale dell’utente dell’apparecchiatura che si
desidera collegare.
■Manutenzione
C
• Utilizzare la spazzola in dotazione per togliere sporco e polvere dalla
puntina.
• Spostare sempre la spazzola nella direzione in cui ruota il disco.
• Un detergente per puntine (in vendita separatamente) è consigliato
per togliere lo sporco ostinato.
• Quando il prodotto è smontato dal braccio, non dimenticare di
applicare la protezione e di conservare il prodotto lontano
dall’amplificatore e da altre fonti di calore e materiali magnetici.
■Specifiche tecniche
Tipo: MC
Risposta in frequenza: da 20 a 50.000 Hz
Tensione in uscita: 0,5 mV (1 kHz, 5 cm/sec.)
Separazione dei canali: 30 dB (1 kHz)
Bilanciamento di uscita: 0,5 dB (1 kHz)
Forza di tracciamento: da 1,6 a 2,0 g (1,8 g standard)
Impedenza bobina: 12 Ohm (1 kHz)
Resistenza CC: 12 Ohm
Carico di impedenza consigliato: ≥ 100 ohm (con amplificatore di testa
collegato)
Induttanza della bobina: 25 μH (1 kHz)
Conformità statica: 25 × 10
-6
cm/dyne
Conformità dinamica: 15 × 10
-6
cm/dyne (100 Hz)
Puntina: Nuda a contatto di linea speciale
Raggio di curvatura della puntina: 1,5×0,28 mil
Elemento a sbalzo: in boro solido del diametro di 0,28 mm
Angolo di tracciatura verticale: 20°
Dimensioni: 17,3 mm × 16,8 mm × 25,0 mm (A × L × P)
Foro filettato: M2,6 × 2
Peso: 8,5 g
Accessori: Cacciavite non-magnetico, Spazzola, Rondella × 2, Viti per
installazione della capsula (M2,6) (5,0 mm × 2, 8,0 mm × 2, 10,0
mm × 2, 12,0 mm × 2), Protezione
Per garantire un continuo miglioramento, il prodotto è soggetto a modifiche
senza preavviso.
Español
Gracias por adquirir este producto de Audio-Technica. Antes de utilizar
el producto, lea detenidamente este manual del usuario para asegurarse
de que usa el producto correctamente. Guarde este manual para poder
consultarlo en el futuro.
■Precauciones de seguridad
•Mantenga la bolsa de plástico en la que se suministra el
producto fuera del alcance de los niños y lejos de fuegos, para
evitar accidentes o un incendio.
•Mantenga el producto fuera del alcance de los niños, para evitar
accidentes o un fallo de funcionamiento.
•No coloque el producto en una ubicación donde esté expuesto a
la luz solar directa, cerca de dispositivos de calefacción, o en
lugares con alta temperatura, humedad elevada o alta
concentración de polvo, para evitar fallos de funcionamiento.
•No toque el voladizo y la punta de la aguja del producto para
evitar fallos de funcionamiento.
•No intente desmontar ni modificar el producto para evitar fallos
de funcionamiento.
•No someta el producto a impactos fuertes, para evitar fallos de
funcionamiento.
■Identificación de la piezas
A
Familiarícese con cada pieza antes de utilizar el producto.
1. Protector
2. Punta de la aguja
3. Cuerpo de la cápsula
4. Orificios roscados (M2,6)
5. Terminales de salida
6. Voladizo
■Cómo utilizarlo
B
• El producto es sumamente delicado. Manéjelo con mucho cuidado.
• Este producto solo puede montarse en el portacápsulas con orificio
ajustable o en el brazo fonocaptor integrado en el portacápsulas.
1. Instale el producto en su portacápsulas o en el brazo fonocaptor
integrado en el portacápsulas.
a
• Monte el cartucho con el protector para evitar dañar el voladizo y
la punta de la aguja.
• Apriete temporalmente los tornillos.
2. Conecte las puntas del conductor, comprobando la polaridad de
salida.
a
• Conecte las puntas del conductor del portacápsulas a los
terminales de salida del producto (como se muestra en la figura).
• No aplique nunca calor (de soldadura, etc.) a los terminales de
salida.
3. Retire el protector del producto.
4. Determine la posición correcta para instalar el producto (ajuste la
proyección).
b
• Ajuste la proyección siguiendo las instrucciones del manual del
usuario del brazo fonocaptor, del giradiscos o del portacápsulas.
Si no está seguro, alinee la punta de la aguja con la cápsula
originalmente unida al brazo fonocaptor (como se muestra en la
figura).
• Termine de apretar los tornillos, asegurándose de que existe
equilibrio entre el izquierdo y el derecho.
5. Ajuste la fuerza de seguimiento.
• Verifique la fuerza de seguimiento del producto en el apartado
“Especificaciones”.
• No aplique presión innecesaria en la aguja. Puede no sólo dañar el
disco y la aguja, sino que también menoscabar la calidad del
audio.
6. Ajuste la altura del brazo fonocaptor.
• Ajuste la altura de forma que la superficie inferior del
portacápsulas y la superficie del disco estén paralelas, según se ve
desde el lateral. Una altura del brazo fonocaptor incorrecta puede
hacer que el cuerpo del producto esté en contacto con el disco y
eso podría afectar a la calidad de audio o dañar el disco.
• Necesita un transformador, amplificador de cápsula o
ecualizador phono autónomo para conectar un preamplificador/
amplificador. Si el preamplificador/amplificador tiene una
entrada phono (posición MC), se puede utilizar como está. No
obstante, para aprovechar en su totalidad la calidad de audio de
este producto, se recomienda utilizar un transformador-
generador de tensión (se vende por separado), amplificador de
cápsulas (se vende por separado), o ecualizador phono (se
vende por separado). Para conocer las instrucciones de
conexión, consulte el manual del usuario del equipo que está
conectando.
■Cuidados
C
• Utilice el cepillo suministrado para eliminar el polvo y la suciedad de
la punta de la aguja.
• Siempre mueva el cepillo en la dirección en que gira el disco.
• Se recomienda un limpiador de agujas (se vende por separado) para
eliminar la suciedad más incrustada.
• Cuando se retire el producto del brazo, no olvide acoplar el protector
y guardar el producto lejos del amplificador y otras fuentes de calor y
materiales magnéticos.
■Especificaciones
Tipo: MC
Respuesta en frecuencia: 20 a 50.000 Hz
Voltaje de salida: 0,5 mV (1 kHz, 5 cm/s)
Separación entre canales: 30 dB (1 kHz)
Balance de salida: 0,5 dB (1 kHz)
Fuerza de seguimiento: 1,6 a 2,0 g (1,8 g estándar)
Impedancia de la bobina: 12 ohmios (1 kHz)
Resistencia de CC: 12 ohmios
Impedancia de entrada recomendada: ≥ 100 ohmios (cuando está conectado
el amplificador de cápsula)
Inductancia de la bobina: 25 μH (1 kHz)
Conformidad estática: 25 × 10
-6
cm/dinas
Conformidad dinámica: 15 × 10
-6
cm/dinas (100 Hz)
Aguja: desnuda, de contacto de línea especial
Radio de curvatura de la aguja: 1,5×0,28 mil
Voladizo: Boro sólido de 0,28 mm de diámetro
Ángulo de seguimiento vertical: 20°
Dimensiones: 17,3 mm × 16,8 mm × 25,0 mm (Al × An× F)
Orificio roscado: M2,6 × 2
Peso: 8,5 g
Accesorios: Destornillador no magnético, Cepillo, Arandela × 2, Tornillos de
instalación del cartucho (M2,6) (5,0 mm × 2, 8,0 mm × 2, 10,0 mm
× 2, 12,0 mm × 2 ), Protector
Con el fin de mejorar el producto, este está sujeto a modificaciones sin previo
aviso.
Português
Obrigado por comprar este produto da Audio-Technica. Antes de usar o
produto, leia todo o manual do usuário para assegurar que você irá usar
corretamente o produto. Guarde esse manual para consultas futuras.
■Precauções de segurança
•Guarde o saco plástico fornecido com o produto fora do alcance
de crianças pequenas e distante de chamas expostas para evitar
acidentes ou incêndio.
•Mantenha o produto fora do alcance de crianças pequenas para
evitar acidentes ou avarias.
•Não coloque o produto em um local onde ele fique exposto à luz
solar direta, perto de dispositivos de aquecimento, ou em lugares
com altas temperaturas, alta umidade, ou altas concentrações de
pó para evitar avarias.
•Não toque no cantiléver nem na ponta da agulha do produto
para evitar avarias.
•Não tente desmontar ou modificar o produto para evitar avarias.
•Não deixe o produto exposto a impactos fortes para evitar
avarias.
■Nome de cada parte
A
Torne-se familiar com cada parte antes de usar o produto.
1. Protetor
2. Ponta da agulha
3. Corpo da cápsula
4. Orifícios roscados (M2,6)
5. Terminais de saída
6. Cantiléver
■Como usar
B
• O produto é extremamente delicado. Manuseie-o com cuidado
suficiente.
• Este produto pode ser montado somente num headshell do tipo de
encaixe ou num braço reprodutor com headshell integrado.
1. Monte o produto em seu headshell.
a
• Monte a cápsula com o protetor colocado para evitar danificar o
cantiléver e a ponta da agulha.
• Aperte temporariamente os parafusos.
2. Conecte as pontas dos fios, verificando a polaridade de saída.
a
• Conecte as pontas dos fios do headshell nos terminais de saída do
produto (como indicado na figura).
• Nunca aplique calor (de solda, etc.) nos terminais de saída.
3. Remova o protetor do produto.
4. Determinar a posição correta para instalar o produto (ajustar a
saliência).
b
• Ajuste a saliência seguindo as instruções no manual de usuário do
braço reprodutor, do toca-discos ou do headshell.
Se você está inseguro, alinhe a ponta da agulha com a cápsula
originalmente montada no braço reprodutor (conforme mostrado
na figura).
• Termine de apertar os parafusos, se certificando que há um
equilíbrio entre a esquerda e direita.
5. Ajustar a força de rastreamento.
• Verifique a força de rastreamento do produto em “Especificações”.
• Não aplique pressão na agulha desnecessariamente. Pode não só
danificar o disco e agulha, mas também prejudicar a qualidade do
áudio.
6. Ajustar a altura do braço reprodutor.
• Ajuste a altura de modo que a superfície inferior do headshell e a
superfície do disco estejam paralelas, conforme visto de lado. Uma
altura do braço reprodutor inadequada pode fazer o corpo do
produto entrar em contato com o disco, podendo prejudicar a
qualidade do áudio ou danificar o disco.
• Você precisa de um transformador, amplificador da cabeça, ou
equalizador de áudio autônomo para se conectar a um
pré-amplificador/amplificador. Se o pré-amplificador/
amplificador tem uma entrada de áudio (posição MC), o produto
pode ser usado como está. No entanto para aproveitar todas as
vantagens da qualidade de áudio do produto, recomenda-se o
uso de um transformador elevador (vendido separadamente),
amplificador da cabeça (vendido separadamente), ou de um
equalizador de áudio (vendido separadamente). Para instruções
de conexão, consulte o manual de usuário do equipamento que
você está conectando.
■Cuidado
C
• Use a escova fornecida para remover a sujeira e o pó na ponta da
agulha.
• Sempre mova a escova na direção na qual o disco roda.
• É recomendado usar um limpador de agulhas (vendido
separadamente) para remover a sujeira persistente.
• Quando o produto for removido do braço reprodutor, não se esqueça
de anexar o protetor e armazenar o produto longe do amplificador e
de outras fontes de calor e materiais magnéticos.
■Especificações
Tipo: MC
Resposta da frequência: 20 a 50.000Hz
Tensão de saída: 0,5mV (1kHz, 5cm/seg.)
Separação de canal: 30 dB (1 kHz)
Balanço de saída: 0,5 dB (1 kHz)
Força de rastreamento: 1,6 a 2,0 g (1,8 g padrão)
Impedância da bobina: 12 ohms (1kHz)
Resistência de CC: 12ohms
Impedância de carga recomendada: ≥ 100 ohms (quando o amplificador da
cabeça estiver conectado)
Indutância da bobina: 25 μH (1 kHz)
Conformidade estática: 25 × 10
-6
cm/dyne
Conformidade dinâmica: 15 × 10
-6
cm/dyne (100Hz)
Agulha: Line-Contact especial, nua
Raio de curvatura da agulha: 1,5×0,28 mil
Cantiléver: Diâmetro de 0,28 em boro sólido
Ângulo de rastreamento vertical: 20°
Dimensões: 17,3mm × 16,8mm × 25,0mm (A × L × P)
Orifício roscado: M2,6 × 2
Peso: 8,5g
Acessórios: Chave de fenda não magnética, Escova, Arruela × 2, Parafusos da
instalação da cápsula (M2,6) (5,0 mm × 2, 8,0 mm × 2, 10,0 mm ×
2, 12,0 mm × 2), Protetor
Para fins de melhoria do produto, esse poderá ser modificado sem aviso
prévio.
Русский
Благодарим вас за покупку этого изделия компании Audio-Technica. Перед
использованием изделия прочитайте настоящее руководство
пользователя для правильной эксплуатации изделия. Пожалуйста,
сохраните настоящее руководство для справки в будущем.
■Меры безопасности
•Храните полиэтиленовый пакет из комплекта поставки изделия в
недоступном для детей месте и вдали от открытого огня во
избежание несчастных случаев или пожара.
•Во избежание несчастных случаев или поломки изделия храните
изделие в недоступном для детей месте.
•Чтобы избежать ухудшения характеристик изделия, не кладите его в
места, где оно подвергается воздействию прямых солнечных лучей,
около нагревательных устройств или в местах с высокой
температурой, высокой влажностью или высокой концентрацией
пыли.
•Во избежание повреждения изделия не прикасайтесь к
иглодержателю и игле.
•Не пытайтесь разбирать или модифицировать изделие, чтобы
избежать его поломки.
•Во избежание повреждения изделия не подвергайте его сильным
ударам.
■Название частей
A
Ознакомьтесь с терминологией перед использованием изделия.
1. Защитный колпачок
2. Игла
3. Корпус головки звукоснимателя
4. Резьбовые отверстия (M2,6)
5. Выходные контакты
6. Иглодержатель
■Использование
B
•Изделие является чрезвычайно хрупким. Будьте осторожны при
обращении с ним.
•Изделие пригодно к установке только при использовании держателя
головки звукоснимателя или тонарма со встроенной головкой
звукоснимателя со сквозными отверстиями.
1. Установите изделие на держатель головки звукоснимателя или
тонарма со встроенной головкой звукоснимателя.
a
•Устанавливайте головку звукоснимателя с надетым защитным
колпачком, чтобы не повредить иглодержатель и иглу.
•Слегка затяните винты.
2. Подключите провода тонарма к выводам головки, соблюдая
полярность.
a
•Подключите контакты проводов держателя головки к выводам
изделия (как показано на рисунке).
•Выводы головки не должны подвергаться воздействию высокой
температуры (от паяльника и т.п.).
3. Снимите защитный колпачок с изделия.
4. Определите правильное положение для установки изделия
(отрегулируйте вынос).
b
•Отрегулируйте вынос, следуя указаниям в руководстве пользователя
тонарма, проигрывателя или держателя головки.
Если вы не уверены, выровняйте по положению иглы на головке
звукоснимателя, которая раньше стояла на тонарме (как показано на
рисунке).
•Проверьте баланс между левым и правым каналами, и если все
нормально, окончательно затяните винты.
5. Отрегулируйте прижимную силу.
•Проверьте прижимную силу для продукта в разделе «Технические
характеристики».
•Не устанавливайте слишком высокое усилие прижима иглы. Это может
привести не только к повреждению пластинки и иглы, но и к
снижению качества звука.
6. Отрегулируйте высоту тонарма.
•Отрегулируйте высоту так, чтобы если смотреть сбоку, нижняя
поверхность держателя головки и поверхность грампластинки были
параллельны. Неправильная высота тонарма может привести к тому,
что корпус изделия может тереться о грампластинку, что значительно
ухудшит качество звуковоспроизведения или повредит
грампластинку.
•Для подключению к предусилителю/усилителю могут
потребоваться трансформатор, усилитель для наушников, или
отдельный эквалайзер. Если у предусилителя/усилителя есть вход
для звукоснимателя (положение селектора входов «MC-
звукосниматель»), он может использоваться без них. Однако для
полного наслаждения качеством звуковоспроизведения этого
изделия, рекомендуется использовать повышающий
трансформатор, усилитель для наушников или эквалайзер
(продаются отдельно). Указания по подключению смотрите в
руководстве пользователя к используемому вами оборудованию.
■Уход
C
•Для удаления скопившейся на игле грязи и пыли используйте кисточку
из комплекта.
•Всегда перемещайте кисточку в направлении, в котором вращается
грампластинка.
•Для удаления трудноудаляемой грязи рекомендуется использовать
средство для чистки игл (продается отдельно).
•При демонтаже изделия с тонарма не забывайте надевать защитный
колпачок. Храните изделие вдали от усилителя и других источников
тепла и магнитных материалов.
■Технические характеристики
Тип: MC
Частотная характеристика: 20–50000Гц
Выходное напряжение: 0,5мВ (1кГц, 5см/с)
Разделение каналов: 30дБ (1кГц)
Неравномерность амплитуды выходного напряжения по каналам: 0,5дБ (1кГц)
Прижимная сила: 1,6–2,0 г (стандарт 1,8г)
Импеданс катушки: 12Ом (1кГц)
Сопротивление постоянному току: 12Ом
Рекомендуемое сопротивление нагрузки: ≥ 100 Ом (для усилителя для наушников)
Индуктивность катушки: 25 μH (1 кГц)
Разброс статических параметров: 25×10
–6
см/дин
Разброс динамических параметров: 15×10
–6
см/дин (100Гц)
Игла: Открытая с кончиком специальной формы
Радиус закругления иглы: 1,5×0,28 мил
Иглодержатель: Твердый бор диаметром 0,28 мм
Угол наклона иглодержателя: 20°
Габаритные размеры: 17,3мм×16,8мм ×25,0мм (В×Ш×Д)
Резьбовое отверстие: M2,6×2
Масса: 8,5г
Принадлежности: Отвертка из немагнитного материала, Кисточка, Гайка – 2 шт.,
Крепежные винты (М2,6) (5,0 мм – 2 шт., 8,0 мм – 2 шт., 10,0 мм – 2
шт., 12,0 мм – 2 шт.), Защитный колпачок
Для совершенствования изделия, оно может быть изменено без уведомления.
简体中文
感谢您购买本款Audio-Technica产品。使用本产品之前，请通读本用户手册
以确保正确使用本产品。请妥善保存本手册，以便日后查阅。
■■安全须知
••将随产品提供的塑料袋放在幼儿接触不到的地方并远离明火，以免发
生事故或火灾。
••将本产品放在幼儿接触不到的地方，以免发生事故或故障。
••请勿将本产品放在受阳光直射的位置、加热器附近、或高温、高湿或灰
尘浓度高的位置，以免发生故障。
••请勿触摸本产品的针臂、针尖，以免发生故障。
••请勿尝试拆卸或改装本产品，以免发生故障。
••请勿使本产品受到强烈冲击，以免发生故障。
■■各部件的名称
A
使用本产品之前，请熟悉各个部件。
1. 保护盖
2. 针尖
3. 唱头基体
4. 螺纹孔（M2.6）
5. 输出端子
6. 针臂
■■使用方法
B
•本产品极为精密。操作时应多加小心。
•本产品只能安装到通孔式唱头壳或唱头壳一体式唱臂。
1. 将本产品安装到唱头壳或唱头壳一体式唱臂。•
a
•请在装有保护盖的状态下安装唱头，以免损坏针臂、针尖。
•暂时拧上螺钉。
2. 连接引线末端，注意输出极性。
a
•将唱头壳引线末端连接到本产品的输出端子（如图所示）。
•切勿对输出端子加热（通过焊接等）。
3. 取下本产品的保护盖。
4. 确定本产品安装在正确位置（调节超距）。
b
•按照唱臂、唱盘或唱头壳的用户手册的说明调节超距。
如果不确定，可将针尖对准唱臂上原来安装的唱头（如图所示）。
•完成螺钉拧紧，确保左右之间的平衡。
5. 调节针压。
•请在“规格”中确认本产品的针压。
•请勿过度施加唱针压力。这不仅会损坏唱片和唱针，也会影响音质。
6. 调节唱臂高。
•调节臂高，使唱头壳的底面与唱片表面从侧面看保持平行。如果唱臂高
不适当，可能会使本产品的基体与唱片发生接触，影响音质或损坏唱
片。
•需通过升压器、前置放大器或独立式唱机均衡器连接到前级放大器/
放大器。 如果前级放大器/ 放大器有唱机（PHONO）输入(MC 位置)，
可照原样使用。但是，为了充分发挥本产品的音质，建议使用升压器
（另售）、前置放大器（另售）或唱机均衡器（另售）。有关连接说明，请
参阅所用设备的用户手册。
■■保养
C
•用提供的刷子清除针尖上的污垢和灰尘。
•务必按照唱片的旋转方向移动刷子。
•建议使用唱针清洁剂（另售）清除顽固污渍。
•将本产品从唱臂上取下时，不要忘了装上保护盖，存放本产品时应远离放
大器和其他热源以及磁性物质。
■■规格
类型：MC
频率响应：20～50,000Hz
输出电压：0.5mV (1kHz, 5cm/sec.)
声道分离度：30dB (1kHz)
输出平衡：0.5dB (1kHz)
针压：1.6～2.0g (1.8g标准)
线圈阻抗：12Ω (1kHz)
直流电阻：12Ω
建议负载阻抗：≥ 100欧姆（连接前置放大
器时）
线圈电感：25μH (1kHz)
静态柔顺度：25×10
-6
cm/dyne
动态柔顺度：15×10
-6
cm/dyne (100Hz)
唱针：单体式特殊线形针尖
唱针尖曲率半径：1.5×0.28mil
针臂：φ0.28mm 纯硼
垂直循轨角度：20°
尺寸： 17.3mm×16.8mm×25.0mm
(高×宽×深)
螺纹孔：M2.6 × 2
重量：8.5g
附件：非磁性螺丝刀, 刷子, 垫圈 × 2,
唱头安装螺钉 (M2.6) (5.0mm × 2,
8.0mm × 2, 10.0mm × 2, 12.0mm ×
2), 保护盖
由于改进的原因，产品如有变更，恕不另行通知。
6. 調整唱臂高度。
•請調整高度，使唱頭蓋的底面從側面觀察時與唱片表面保持平行。若唱
臂的高度不正確，本產品的主體有可能接觸到唱片，導致音質劣化，或
是刮傷唱片。
•連接擴大機時，請使用升壓器、前級擴大機，或獨立的唱頭等化器。為
了提升本產品的音質，當擴大機有PHONO 輸入(MC位置) 端子時，雖
也可直接使用。但是若搭配升壓器(另售)、前級擴大機(另售)、或是唱
頭等化器(另售) 一同使用，將可獲得更佳音質。連接各種器材前，請
務必事先參閱各個器材的使用說明書。
■■保養
C
•請使用隨附的專用清潔刷來清除針尖上的粉塵與灰塵。
•使用清潔刷時，請務必依唱片循軌的方向移動。
•若針尖髒污情況嚴重，建議使用唱針清潔組（另售）。
•將本產品自唱臂卸下後，請切記安裝保護蓋，並收存於遠離擴大機及其他
熱源或磁性物體之處。
■■產品規格
型式：MC
頻率響應：20～50,000Hz
輸出電壓：0.5mV (1kHz，5cm/秒)
聲道分離度：30分貝 (1kHz)
輸出平衡：0.5分貝 (1kHz)
針壓：1.6～2.0克 (標準為1.8克)
線圈阻抗：12Ω (1kHz)
直流電阻：12Ω
建議負載阻抗：≥ 100歐姆（連接前級擴大
機時）
線圈電感：25μH (1kHz)
靜態順服度：25 × 10
-6
cm/dyne
動態順服度：15 × 10
-6
cm/dyne (100Hz)
唱針：一體成型特殊線形針尖
針尖曲率半徑：1.5×0.28mil
針桿：φ0.28mm 實心硼
垂直循軌角：20°
外型尺寸：17.3mm × 16.8mm ×
25.0mm (高 × 寬 × 深)
螺紋孔：M2.6 × 2
重量：8.5克
附屬品：非磁性體螺絲起子，清潔刷，墊
片 × 2，唱頭安裝螺絲 (M2.6) (5.0mm
× 2，8.0mm × 2，10.0mm × 2
，12.0mm × 2)，保護蓋
本產品因改良而有變更時，恕不另行通知。
Produktspezifikationen
| Marke: | Audio-Technica |
| Kategorie: | Nicht kategorisiert |
| Modell: | AT-ART9XI |
Brauchst du Hilfe?
Wenn Sie Hilfe mit Audio-Technica AT-ART9XI benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten
Bedienungsanleitung Nicht kategorisiert Audio-Technica
11 August 2025
11 August 2025
11 August 2025
11 August 2025
11 August 2025
11 August 2025
11 August 2025
11 August 2025
11 August 2025
11 August 2025
Bedienungsanleitung Nicht kategorisiert
- Baltic
- Malstrom
- Definitive Technology
- Royal Catering
- POLARIS
- Happy Plugs
- Eowave
- Kindercraft
- Lumag
- Renkforce
- Garden Lights
- Cadac
- Paladin
- Bxterra
- Dasqua
Neueste Bedienungsanleitung für -Kategorien-
11 August 2025
11 August 2025
11 August 2025
11 August 2025
11 August 2025
11 August 2025
11 August 2025
11 August 2025
11 August 2025
11 August 2025
