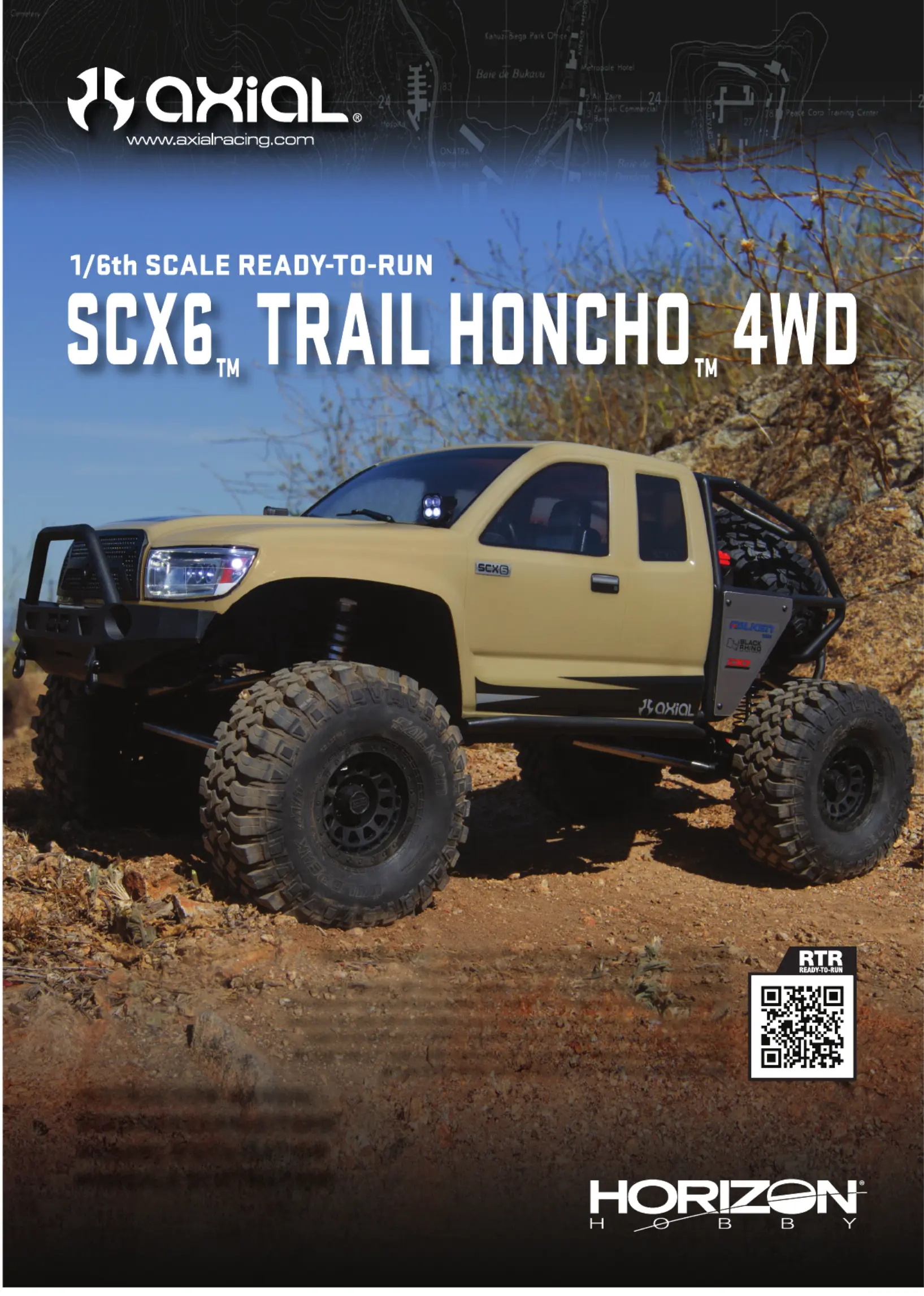

Seite 1/25
AXI05001T1/T2
Before operating this vehicle, please read all printed materials thoroughly.
Horizon Hobby is not responsible for inadvertent errors in this manual.
INSTRUCTION MANUAL
BEDIENUNGSANLEITUNG
MANUEL D’UTILISATION
MANUALE DI ISTRUZIONI
Scan the QR code and select the Manuals and Support quick links from the
product page for the most up-to-date manual information.
Scannen Sie den QR-Code und wählen Sie auf der Produktseite die Quicklinks
Handbücher und Unterstützung, um die aktuellsten Informationen zu Handbücher.
Scannez le code QR et sélectionnez les liens rapides Manuals and Support sur la
page du produit pour obtenir les informations les plus récentes sur le manuel.
Scannerizzare il codice QR e selezionare i Link veloci Manuali e Supporto dalla
pagina del prodotto per le informazioni manuali più aggiornate.
16
DE
Nicht geeignet für Kinder unter 14 Jahren. Dies ist kein Spielzeug.
WARNUNG: Lesen Sie die GESAMTE Bedienungsanleitung, um sich vor dem Betrieb mit den Produktfunktionen vertraut zu machen.
Wird das Produkt nicht korrekt betrieben, kann dies zu Schäden am Produkt oder persönlichem Eigentum führen oder schwere
Verletzungen verursachen.
Dies ist ein hochentwickeltes Hobby-Produkt. Es muss mit Vorsicht und gesundem Menschenverstand betrieben werden und benötigt
gewisse mechanische Grundfähigkeiten. Wird dieses Produkt nicht auf eine sichere und verantwortungsvolle Weise betrieben, kann dies zu
Verletzungen oder Schäden am Produkt oder anderen Sachwerten führen. Versuchen Sie nicht ohne Genehmigung durch Horizon Hobby, LLC,
das Produkt zu zerlegen, es mit inkompatiblen Komponenten zu verwenden oder auf jegliche Weise zu erweitern. Diese Bedienungsanleitung
enthält Anweisungen für Sicherheit, Betrieb und Wartung. Es ist unbedingt notwendig, vor Zusammenbau, Einrichtung oder Verwendung alle
Anweisungen und Warnhinweise im Handbuch zu lesen und zu befolgen, damit es bestimmungsgemäß betrieben werden kann und Schäden
oder schwere Verletzungen vermieden werden.
HINWIES
Allen Anweisungen, Garantien und anderen zugehörigen Dokumenten sind Änderungen nach Ermessen von Horizon Hobby, LLC vorbehalten.
Aktuelle Produktliteratur fi nden Sie unter www.horizonhobby.com oder www.towerhobbies.com im Support-Abschnitt für das Produkt.
ERKLÄRUNG DER BEGRIFFE
Die folgenden Begriffe werden in der gesamten Produktliteratur verwendet, um auf unterschiedlich hohe Gefahrenrisiken beim Betrieb dieses
Produkts hinzuweisen:
WARNUNG: Wenn diese Verfahren nicht korrekt befolgt werden, ergeben sich wahrscheinlich Sachschäden, Kollateralschäden und
schwere Verletzungen ODER mit hoher Wahrscheinlichkeit oberflächliche Verletzungen.
ACHTUNG: Wenn diese Verfahren nicht korrekt befolgt werden, ergeben sich wahrscheinlich Sachschäden UND die Gefahr von schweren Verletzungen.
HINWEIS: Wenn diese Verfahren nicht korrekt befolgt werden, können sich möglicherweise Sachschäden UND geringe oder keine Gefahr
von Verletzungen ergeben.
Als Nutzer dieses Produktes, sind Sie allein verantwortlich, es in einer Art und Weise zu benutzen, die eine eigene Gefährdung und die anderer
oder Beschädigung an anderem Eigentum ausschließt.
Das Modell ist ferngesteuert und anfällig für bestimmte äußere Einfl üsse. Diese Einfl üsse können zum vorübergehenden Verlust der
Steuerfähigkeit führen, so dass es immer sinnvoll ist genügend Sicherheitsabstand in alle Richtungen um das Modell zu haben.
• Fahren Sie das Modell nie mit fast leeren oder schwachen
Senderbatterien.
• Betreiben Sie Ihr Modell stets auf offenen Geländen, weit ab von
Automobilen, Verkehr und Menschen.
• Fahren Sie Ihr Modell nicht auf der Straße oder belebten Plätzen.
• Beachten Sie vorsichtig alle Hinweise und Warnungen für das
Modell und allen dazu gehörigen Equipment.
• Halten Sie alle Chemikalien, Kleinteile und elektrische Bauteile aus
der Reichweite von Kindern.
• Lecken Sie niemals an Teilen von Ihrem Modell oder nehmen diese
in den Mund, da diese Sie ernsthaft verletzten oder töten können.
• Seien Sie immer aufmerksam wenn Sie Werkzeug oder scharfe
Instrumente verwenden.
• Seien Sie bei dem Bau vorsichtig, da einige Teile scharfe Kanten
haben könnten.
• Fassen Sie bitte unmittelbar nach dem Betrieb nicht den Motor,
Regler oder Akku an, da diese Teile sich sehr erwärmen können und
Sie sich bei dem berühren ernsthaft verbrennen können.
• Fassen Sie nicht in drehende oder sich bewegende Teile, da sich
sich ernsthaft dabei verletzen können.
• Schalten Sie immer zuerst den Sender ein, bevor Sie den Empfänger
im Fahrzeug einschalten.
• Stellen Sie das Fahrzeug mit den Rädern nicht auf den Boden, wenn
Sie die Funktionen überprüfen.
SICHERHEITSHINWEISE UND WARNUNGEN
WARNUNG VOR GEFÄLSCHTEN PRODUKTEN: Sollten Sie jemals eine Spektrum Komponente ersetzen wollen, kaufen Sie die
benötigten Ersatzteile immer bei Horizon Hobby oder einem von Horizon Hobby autorisierten Händler, um sicherzugehen, dass Sie beste
Spektrum Qualität erhalten. Horizon Hobby, LLC lehnt jedwede Haftung, Garantie und Serviceleistung in Bezug auf, aber nicht ausschließlich
für, Kompatibilitäts- und Leistungsansprüche von gefälschten Produkten oder Produkten, die angeben mit Spektrum kompatibel zu sein, ab.
17
DE
INHALTSVERZEICHNIS
Wassergeschütztes Fahrzeug mit wasserdichter Elektronik 17 .................
Packungsinhalt 18 ...............................................................................................
Erforderliches Zubehör 18 .................................................................................
Empfohlene Werkzeuge 18 ................................................................................
Erste-Schritte-Checkliste 19 .............................................................................
Fahrzeugteile 19 ..................................................................................................
Laden des Fahrzeug-Akkus 20 ..........................................................................
Einsetzen der Senderbattereien 20 ..................................................................
Funktionen des Senders 20 ...............................................................................
Anpassen des Akkufachs des Fahrzeugs 21 ..................................................
Den Fahrzeug-Akku einsetzen 21 .....................................................................
Binden 22 ..............................................................................................................
Reichweitentest für das Funksystem durc 22 ..............................................
Verwenden der Zwei-Geschwindigkeitsübertragung 22 .............................
Fahrzeugwartung 23 ...........................................................................................
Bedienung des Drehzahlreglers 24 ..................................................................
Geschwindigkeitsregler Programmierung 24 ................................................
Übertragungsverhältnis 25 ................................................................................
Problemlösung................................................................................................ 26
Eingeschränkte Garantie 27 ..............................................................................
Garantie und Service Kontaktinformationen 28 .............................................
Konformitätshinweise für die Europäische Union 28 ....................................
Explosionszeichnungen 54 ................................................................................
Teilelisten 59 ........................................................................................................
Electronik......................................................................................................... 61
WASSERGESCHÜTZTES FAHRZEUG MIT WASSERDICHTER ELEKTRONIK
Ihr neues Horizon Hobby Fahrzeug wurde mit einer Kombination von
wasserfesten und spritzwassergeschützen Komponenten ausgestattet,
die den Betrieb des Fahrzeuges unter nassen Bedingungen inklusive
Pfützen, Bächen, nassem Gra, Schnee oder sogar Regen ermöglichen.
Obwohl das Fahrzeug sehr wasserfest ausgelegt ist, ist es nicht
vollständig wasserdicht und sollte NICHT wie ein U-Boot behandelt
werden. Die verschiedenen elektronischen Komponenten wie der
elektronische Fahrtregler (ESC), die Servos und Empfänger sind
wasserdicht, die meisten mechanischen Komponenten sind nur
wasserbeständig und sollten daher nicht untergetaucht werden.
Metallteile, inklusive Lager, Bolzen Schrauben und Muttern wie auch die
Kontakte in den elektrischen Kabeln sind für Korrosion anfällig wenn nicht
zusätzliche Wartung nach jedem Betrieb in feuchter/nasser Umgebung
erfolgt. Um die Langzeitleistung und die Garantie ihres Fahrzeuges zu
erhalten, müssen Sie die Wartung wie in der Wartungsanleitung nach
Fahrten in nasser Umgebung beschrieben durchführen. Sollten Sie diese
zusätzliche Wartung nicht ausführen wollen, dürfen Sie ihr Fahrzeug unter
diesen Bedingungen nicht betreiben.
ACHTUNG: Mangelnde Auf merksamkeit bei dem Gebrauch
dieses Produktes in Verbindung mit den folgenden
Sicherheitshinweisen könnte zu Fehlfunktionen und zum Verlust der
Garantie führen.
ALLGEMEINE SICHERHEITSHINWEISE
• Bitte lesen Sie sich die Wartungsanleitung nach Fahrten in nasser
Umgebung sorgfältig durch und stellen sicher, dass Sie alle
Werkzeuge für eine Wartung des Fahrzeuges haben.
• Sie können nicht alle Akkutypen für Fahrten in nasser Umgebung
nutzen. Fragen Sie dazu vor dem Einsatz den Hersteller des Akkus.
Achtsamkeit und Vorsicht ist notwendig wenn Sie LiPo Akkus in
feuchten Umgebungen einsetzen.
• Die meisten Sender sind nicht wasserfest. Sehen Sie bitte dazu vor
Inbetriebnahme in der Bedienungsanleitung ihres Senders nach
oder kontaktieren Sie den Hersteller.
• Nehmen Sie niemals den Sender bei Blitzen oder Gewitter in Betrieb.
• Betreiben Sie ihr Fahrzeug nicht an Orten wo es in Kontakt mit
Salzwasser oder verschmutzten, belasteten Gewässern kommen
kann. Salzwasser ist sehr leitend und stark korrosionsfördernd, sein
Sie daher sehr achtsam.
• Schon geringer Wasserkontakt kann den Motor beschädigen wenn
er nicht für den Betrieb in Wasser ausgelegt ist. Sollte der Motor
nass geworden sein geben Sie etwas Gas bis die meiste Feuchtigkeit
vom Motor entfernt ist. Lassen Sie einen nassen Motor auf hoher
Geschwindigkeit laufen wird dieses den Motor sehr schnell beschädigen.
• Fahren in nasser Umgebung kann die Lebenszeit des Motors
reduzieren, da dieses den Motor stark beansprucht. Verändern
Sie die Untersetzung zu einem kleinerem Ritzel oder größeren
Zahnrad. Dieses erhöht das Drehmoment (und verlängert die
Motorlebensdauer) bei dem Betrieb in Matsch, tieferen Pfützen oder
anderen Bedingungen, die die Last des Motors für einen längeren
Zeitraum erhöhen.
WARTUNGSANLEITUNG NACH FAHRTEN IN NASSER
UMGEBUNG
• Entfernen Sie Wasser in den Reifen durch Gas geben. Nehmen Sie
die Karosserie ab, drehen das Fahrzeug auf den Kopf und geben ein
paar Mal kurz Vollgas bis das Wasser aus dem Reifen entfernt ist.
ACHTUNG: Halten Sie immer die Hände, Finger, Werkzeuge
und andere lose oder hängende Objekte weg von drehenden
Teilen wenn Sie diese Technik des Trocknens praktizieren.
• Entfernen Sie die Akkupacks und trocknen die Kontakte. Sollten Sie
einen Kompressor oder Druckluft zur Verfügung haben, blasen Sie
damit das Wasser aus dem Motorgehäuse.
• Nehmen Sie die Reifen und Felgen vom Fahrzeug ab und spülen Sie
vorsichtig mit einem Gartenschlauch ab. Vermeiden Sie die Lager
oder den Antrieb direkt zu spülen.
HINWEIS: Verwenden Sie keinen Hochdruckreiniger um das
Fahrzeug zu reinigen.
• Reinigen Sie das Fahrzeug mit Druckluft aus einem Kompressor oder
einer Druckluftflasche und entfernen so das Wasser aus den Spalten
und Ecken.
• Sprühen Sie alle Lager, Befestigungen und andere Metallteile mit
einem wasserverdrängendem Leichtöl oder Schmiermittel ein.
Sprühen Sie nicht den Motor ein.
• Lassen Sie das Fahrzeug vor dem Einlagern vollständig trocknen. Das
Abtropfen von Wasser (und Öl) kann durchaus ein paar Stunden dauern.
• Erhöhen Sie die Wartungsintervalle (Demontage, Inspektion und
schmieren) von folgenden Komponenten:
-Vorder- und Hinterachse, Aufnahme und Lager.
-Alle Antriebswellen Lager, Gehäuse, Getriebe und Differentiale.
-Motor: reinigen Sie den Motor mit einen Aerosol Reiniger
und ölen Sie dann die Lager mit leichtem Motoröl.
