Installation instructions for part AXUTR
REV. 2/3/2020 INSTAXUTR
axxessinterfaces.com
•
metraonline.com
© COPYRIGHT 2020 METRA ELECTRONICS CORPORATION
Axxess Integrate
CAUTION!
All accessories, switches, climate controls panels, and
especially air bag indicator lights must be connected before cycling
the ignition. Also, do not remove the factory radio with the key in the
on position, or while the vehicle is running.
The AXUTR is a universal trigger output module that has various user programmable features
combined into one unit. The user programmable features are stored in non-volatile memory.
When triggered, the AXUTR can turn on the outputs as a pulsed, latched or timed.
KIT FEATURES
AXUTR
Features .........................................................................2-4
- Feature Chart ................................................................4
Wiring Instructions ........................................................5-6
Programming the AXUTR ...............................................7-8
TABLE OF CONTENTS

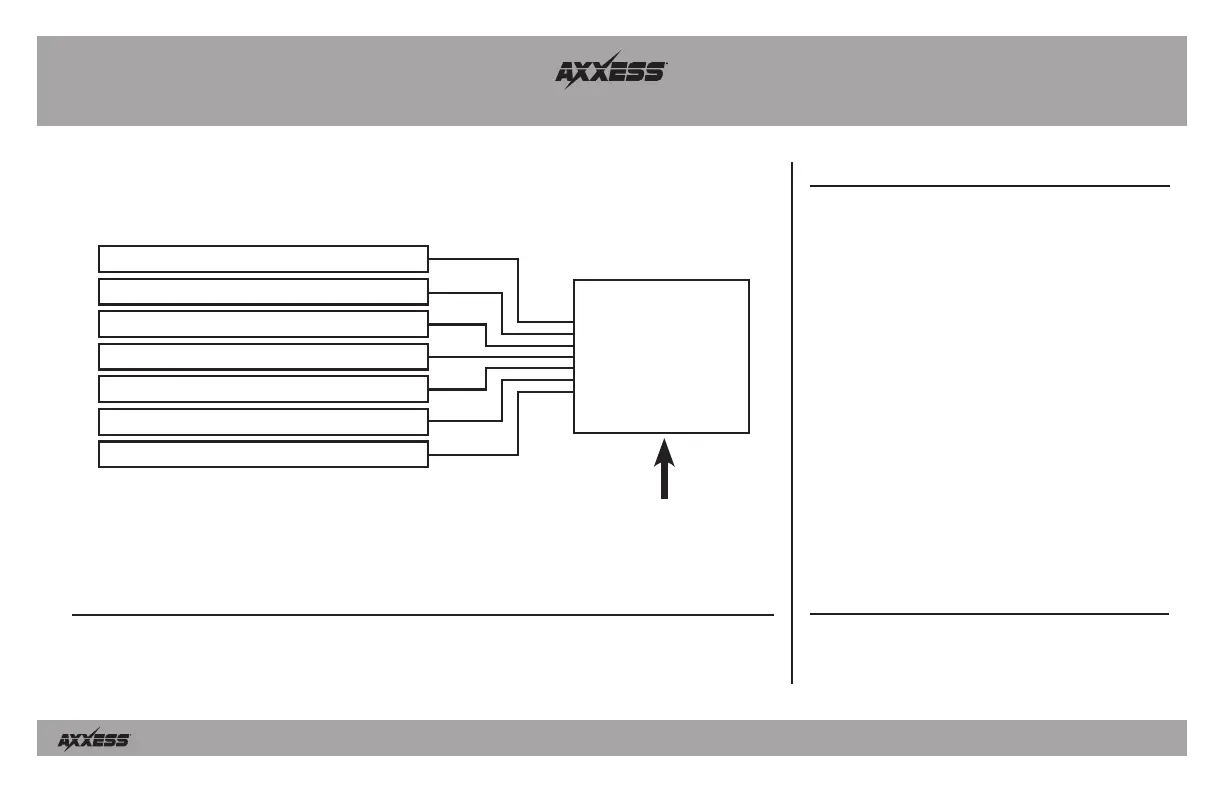

Black (-) Chassis ground
Red (+) 12-volt constant/switched
Green (+) 0.8 -16 volt input trigger
Brown (-) Input trigger
Blue (+) 12-volt output -2-amps max
White (-) Output -150 ma. max
Orange (-) Output - 150 ma. max
OFF-ON
Programming switch must be turned off after the AXUTR is programmed!
AXUTR
