B-Tech BT8501 Bedienungsanleitung
Seiten 1 Unterstützung für Flachbildschirme
Lies die Bedienungsanleitung für B-Tech BT8501 kostenlos online oder lade das PDF herunter. 43 Personen fanden diese Anleitung hilfreich. Frage zu diesem Modell? Stelle eine Frage
Copyright 2006
B-Tech International Limited, Croydon, CRO 9UG, UK
www..b-tech-intcom
BT8501
FFLATTT SCREENN MOUIING K ORR 3260"-" SCEENS
B-Tech International, its distributors and dealers are not responsible for damage or injury caused by improper installation.
BT8501 IS DESIGNED FOR USE WITH
B-TECH 8000 MOUNTS:
BT8000, BT8001,T8002,T8003, B B
BT8004, BT8005,T8016,T8017, B B
BT8026 and BT8027.
B

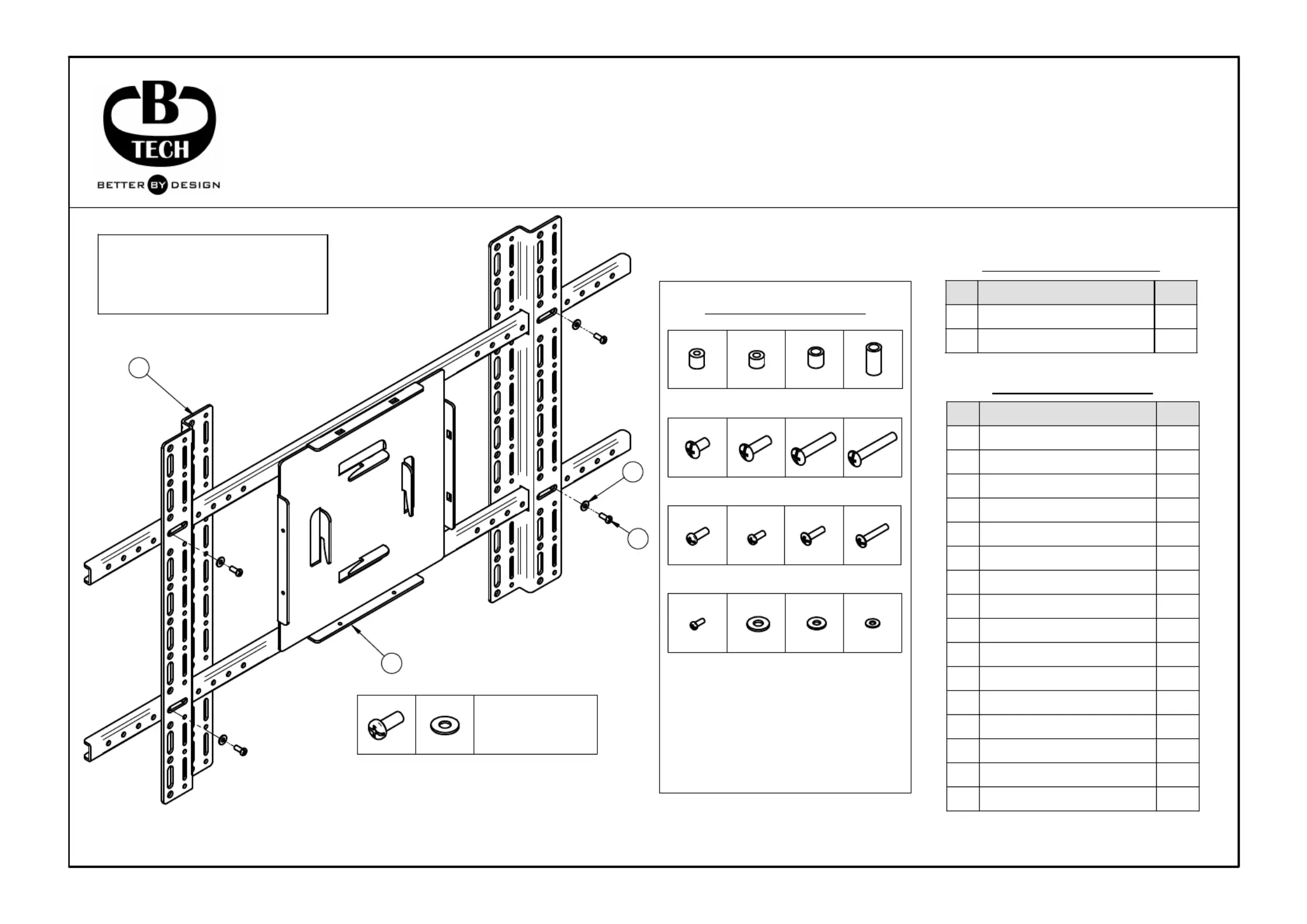

PARTS LIST
No PART NAMEQTY
A INTERFACE ARMS2
B ADAPTOR PLATE1
FIXING KIT
No PART NAMEQTY
16 ID5.5 OD13 L12 SPACER
24 ID6.5 OD13 L9.5 SPACER
34 ID8.5 OD13 L13 SPACER
44 ID8.5 OD13 L25 SPACER
56 M8 X 15MM SCREW
64 M8 X 25MM SCREW
74 M8 X 40MM SCREW
84 M8 X 50MM SCREW
96 M6 X 16MM SCREW
10 M5 X 12MM SCREW 12
116 M5 X 20MM SCREW
124 M5 X 30MM SCREW
138 M4 X 10MM SCREW
148 ID 5/16” OD19 T2.0 WASHER
1512 ID ¼” OD16 T 1.6 WASHER
168 ID5 OD12 T1 WASHER
PLEASE KEEP THIS PARTS LIST
FOR FUTURE REFERENCE
1
23
4
5
67
8
9
1011
12
13141516
The Fixing Kit provided contains a broad
selection of screws, washers and spacers
to accommmodate ost odels of screen.
Care must be taken to ensure that a
suitable and secure screen fixing is made.
If in any doubt consult a suitably qualified
person or an AV equipment installer.
FIXING KIT
10
15
A
Use parts 10 & 15 to
fix Interface arms (A)
to Adaptor plate (B)
as shown above.
X4
X4
1015
Produktspezifikationen
| Marke: | B-Tech |
| Kategorie: | Unterstützung für Flachbildschirme |
| Modell: | BT8501 |
| Produktfarbe: | Schwarz |
| Höchstgewichtskapazität: | 70 kg |
| Panel-Montage-Schnittstelle: | 300 x 300,400 x 200,400 x 400,600 x 400,600 x 600,800 x 400,800 x 500 mm |
| Kompatibilität: | BT8000 / BT8001 / BT8002 / BT8004 / BT8009 / BT8005 / BT8003 / BT8026 / BT8027 / BTX26 |
