AVERTISSEMENT

• Disponible à la vente uniquement

auprès de revendeurs de vélos

professionnels. Contactez votre

revendeur BBB pour procéder à une

installation adéquate.

• Avant toute utilisation, vérifiez que

tous les boulons sont correctement

serrés.

• Après avoir assemblé correctement le

levier de commande à distance,

vérifiez sa fonctionnalité et

assurez-vous qu'il est correctement

fixé.

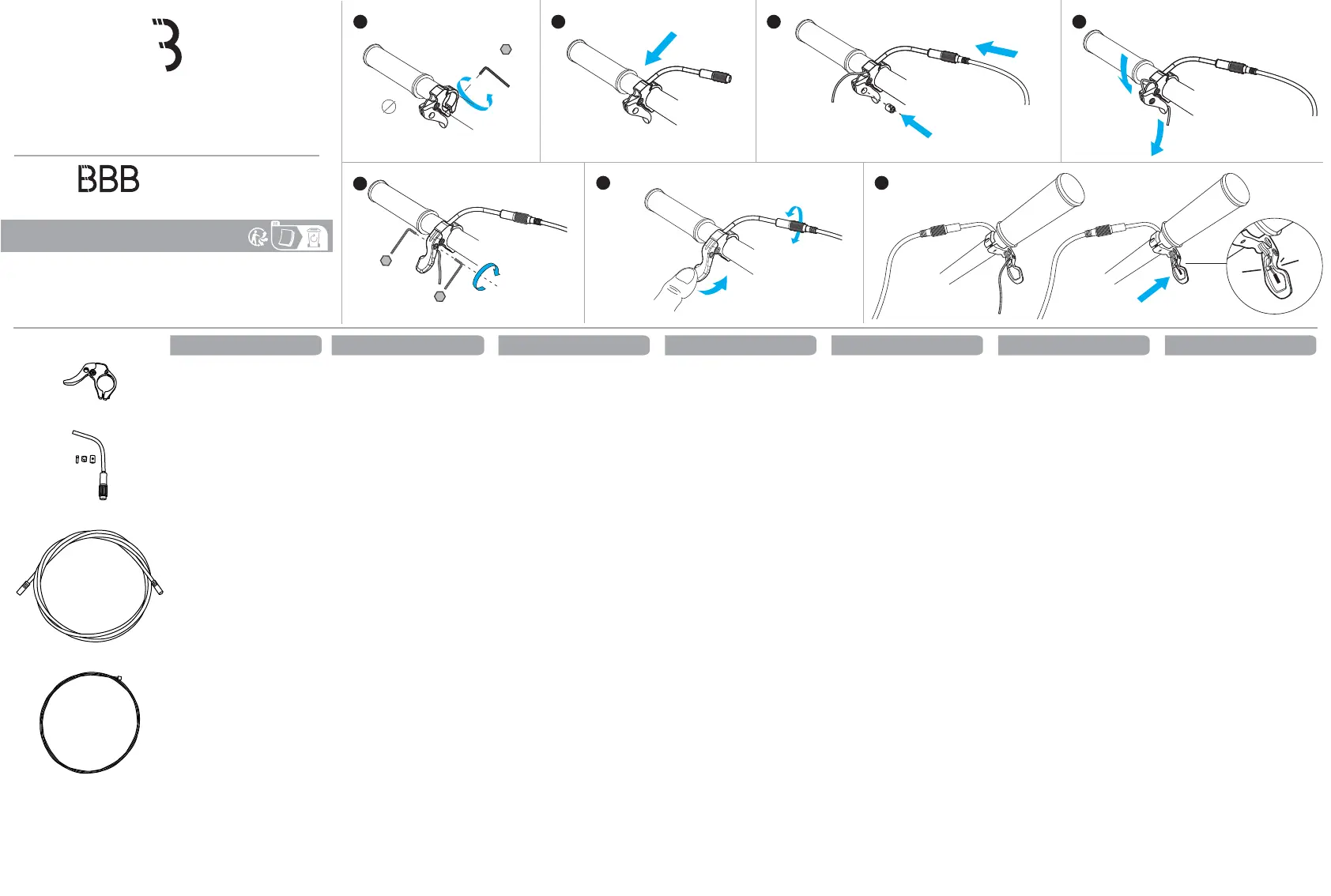

INSTALLATION

1. Montez le levier sur le guidon en veillant

à ce qu'il n'interfère pas avec votre levier

de vitesses ou vos freins. Utilisez une clé

Allen de 3 mm pour serrer fermement

la pince avec un couple maximal de 2

Nm.

2. Insérez le guide de câble avec le réglage

de tension dans le levier jusqu'à ce qu'il

soit correctement en place.

3. Faites passer le câble intérieur de la tige

de selle télescopique à travers le

réglage de tension, en veillant à ce que

le boîtier de câble soit correctement en

place. Enfilez le câble jusqu'à ce qu'il

atteigne le levier. Insérez l'écrou de

raccordement dans le levier, en faisant

attention à l'orientation pour le passage

du câble intérieur.

4. Faites passer le câble intérieur à travers

le levier et l'écrou de raccordement.

Tournez l'écrou de raccordement avec

une clé Allen de 3 mm si nécessaire.

5. Tout en appliquant une tension sur le

câble intérieur, utilisez une clé Allen de

2 mm pour serrer l'écrou de

raccordement. Serrez fermement en

utilisant une clé Allen de 3 mm de

l'autre côté de l'écrou de raccordement.

6. Actionnez plusieurs fois le levier pour

vérifier le bon fonctionnement. Ajustez

la tension du câble avec le réglage de

tension : dans le sens des aiguilles d'une

montre pour plus de tension, dans le

sens contraire des aiguilles d'une

montre pour moins de tension. Si le

câble est trop lâche, desserrez l'écrou de

raccordement et répétez l'étape 5.

7. Coupez l'excédent de câble à l'aide

d'une pince coupante, en laissant

environ 10 à 15 mm de longueur pour

l'extrémité du câble. Utilisez des pinces

appropriées pour éviter l'effilochage.

Fixez l'extrémité du câble avec une

pince et placez le câble dans l'encoche

prévue à cet effet.

FRANÇAIS

WARNUNG

• Wird nur von professionellen

Fahrradhändlern verkauft. Fragen Sie

wegen der richtigen Installation Ihren

BBB-Händler.

• Achten Sie vor dem Fahren darauf, dass

alle Schrauben richtig angezogen sind.

• Nachdem der Fernhebel

ordnungsgemäß montiert wurde,

überprüfen Sie bitte seine Funktion

und stellen Sie sicher, dass er

ordnungsgemäß fixiert ist.

MONTAGE

1. Befestigen Sie den Hebel am Lenker,

stellen Sie sicher, dass er nicht mit

Ihrem Schalthebel oder den Bremsen

kollidiert. Verwenden Sie einen 3 mm

Inbusschlüssel, um die Klemme fest

anzuziehen, mit einem maximalen

Drehmoment von 2 Nm.

2. Führen Sie den Kabelhalter mit

Stellschraube in den Hebel ein, bis er

richtig sitzt.

3. Führen Sie das Innenkabel der

Absenkstütze durch den Kabelhalter,

stellen Sie sicher, dass das

Kabelgehäuse richtig sitzt. Fädeln Sie

das Kabel ein, bis es den Hebel erreicht.

Setzen Sie die Klemmnuss in den Hebel

ein und achten Sie auf die Ausrichtung,

damit das Innenkabel hindurchgeführt

werden kann.

4. Fädeln Sie das Innenkabel durch den

Hebel und die Klemmnuss. Drehen Sie

die Klemmnuss mit einem 3 mm

Inbusschlüssel, wenn nötig.

5. Unter Spannung des Innenkabels

verwenden Sie einen 2 mm

Inbusschlüssel, um die Klemmnuss

festzuziehen. Ziehen Sie sie mit einem 3

mm Inbusschlüssel auf der anderen

Seite der Klemmnuss sicher an.

6. Betätigen Sie den Hebel mehrmals, um

die korrekte Funktion sicherzustellen.

Einstellen der Kabelspannung mit der

Stellschraube: Im Uhrzeigersinn für

mehr Spannung, gegen den

Uhrzeigersinn für weniger Spannung.

Wenn das Kabel zu locker ist, lockern

Sie die Klemmnuss und wiederholen Sie

Schritt 5.

7. Schneiden Sie überschüssiges Kabel

mit einem Kabelschneider ab und

lassen Sie etwa 10-15 mm Länge für das

Kabelende. Verwenden Sie einen

geeigneten Kabelschneider, um ein

Ausfransen zu vermeiden. Sichern Sie

das Kabelende mit einer Klemmzange

und legen Sie das Kabel in die dafür

vorgesehene Aussparung.

DEUTSCH

AVISO

• De venta sólo en distribuidores de

bicicletas profesionales . Pregunte a un

distribuidor BBB cómo realizar la

instalación correctamente.

• Antes de montar en la bicicleta,

asegúrese de que todos los tornillos

estén bien apretados.

• Después de ensamblar correctamente

la palanca remota, verifique su función

y asegúrese de que esté correctamente

fija.

INSTALACIÓN

1. Monta la palanca en el manillar

asegurándote de que no interfiera con

tu cambio o frenos. Utiliza una llave

Allen de 3 mm para apretar firmemente

la abrazadera con un par máximo de 2

Nm.

2. Inserta la guía del cable con el ajustador

de barril en la palanca hasta que esté

correctamente encajado.

3. Guía el cable interior del poste

telescópico a través del ajustador de

barril, asegurándote de que el

revestimiento del cable esté

correctamente encajado. Enhebra el

cable hasta que llegue a la palanca.

Inserta la tuerca de barril en la palanca,

prestando atención a la orientación

para que el cable interior pase a través

de ella.

4. Enhebra el cable interior a través de la

palanca y la tuerca de barril. Gira la

tuerca de barril con una llave Allen de 3

mm si es necesario.

5. Mientras aplicas tensión al cable

interior, utiliza una llave Allen de 2 mm

para apretar la tuerca de barril. Aprieta

firmemente utilizando una llave Allen

de 3 mm en el otro lado de la tuerca de

barril.

6. Acciona la palanca repetidamente para

asegurarte de que funciona

correctamente. Ajusta la tensión del

cable con el ajustador de barril: en

sentido horario para más tensión, en

sentido antihorario para menos tensión.

Si hay demasiado holgura en el cable,

afloja la tuerca de barril y repite el paso

5.

7. Corte qualquer excesso de cabo usando

um cortador de cabos, deixando

aproximadamente 10-15 mm de

comprimento para acomodar a

extremidade do cabo. Use um cortador

de cabos adequado para evitar

desfiamentos. Prenda a extremidade do

cabo com alicate e coloque o cabo no

compartimento designado.

ESPAÑOL

AVISO

• Vendido apenas por concessionários de

bicicletas profissionais. Para uma

correcta instalação, consulte o seu

concessionário BBB.

• Antes de andar, certifique-se de que

todos os parafusos estão devidamente

apertados.

• Após montar corretamente a alavanca

remota, verifique sua função e

certifique-se de que está fixada

corretamente.

INSTALAÇÃO

1. Monte a alavanca no guidão, garantindo

que não interfira no seu trocador de

marchas ou freios. Use uma chave Allen

de 3 mm para apertar firmemente a

braçadeira com um torque máximo de

2 Nm.

2. Insira o guia do cabo com o ajustador

de barril na alavanca até que esteja

corretamente encaixado.

3. Guie o cabo interno do canote retrátil

através do ajustador de barril,

garantindo que o revestimento do cabo

esteja corretamente encaixado. Passe o

cabo até alcançar a alavanca. Insira a

porca de barril na alavanca, prestando

atenção na orientação para que o cabo

interno passe por ela.

4. Passe o cabo interno através da

alavanca e da porca de barril. Gire a

porca de barril com uma chave Allen de

3 mm, se necessário.

5. Enquanto aplica tensão ao cabo interno,

use uma chave Allen de 2 mm para

apertar a porca de barril. Aperte

firmemente usando uma chave Allen

de 3 mm no outro lado da porca de

barril.

6. Acione a alavanca repetidamente para

garantir o correto funcionamento.

Ajuste a tensão do cabo com o

ajustador de barril: no sentido horário

para aumentar a tensão, no sentido

anti-horário para diminuir a tensão. Se

houver folga excessiva no cabo, afrouxe

a porca de barril e repita o passo 5.

7. Corte qualquer excesso de cabo usando

um cortador de cabos, deixando

aproximadamente 10-15 mm de

comprimento para acomodar a

extremidade do cabo. Use um cortador

de cabos adequado para evitar

desfiamentos. Prenda a extremidade do

cabo com alicate e coloque o cabo no

compartimento designado.

PORTUGUÊS

WAARSCHUWING

• Verkoop alleen door professionele

fietswinkels. Voor de juiste montage,

vraag je BBB dealer.

• Controleer voor elke rit of alle bouten

goed zijn aangedraaid.

• Nadat de afstandsbedieningshendel

correct is gemonteerd, controleer de

functie ervan en zorg ervoor dat deze

stevig is bevestigd.

INSTALLATIE

1. Bevestig de hendel aan het stuur, zorg

ervoor dat deze niet in de weg zit van

uw schakelaar of remmen. Gebruik een

3 mm inbussleutel om de klem stevig

vast te zetten met een maximaal koppel

van 2 Nm.

2. Plaats de kabelgeleider met stelschroef

in de hendel totdat deze goed zit.

3. Leid de binnenkabel van de zadelpen

door de kabelgeleider, zorg ervoor dat

de kabelmantel goed zit. Rijg de kabel

in totdat deze de hendel bereikt. Plaats

de kabelnippel in de hendel en let op de

oriëntatie zodat de binnenkabel

erdoorheen kan.

4. Rijg de binnenkabel door de hendel en

de kabelnippel. Draai de tonmoer

indien nodig met een 3 mm

inbussleutel.

5. Terwijl u spanning op de binnenkabel

aanbrengt, gebruikt u een 2 mm

inbussleutel om de tonmoer aan te

draaien. Zet deze stevig vast met een 3

mm inbussleutel aan de andere kant

van de tonmoer.

6. Bedien de hendel herhaaldelijk om de

juiste werking te controleren. Pas de

kabelspanning aan met de stelschroef:

met de klok mee voor meer spanning,

tegen de klok in voor minder spanning.

Als er te veel speling in de kabel is,

maak dan de kabelnippel los en herhaal

stap 5.

7. Knip eventueel overtollige kabel af met

een kabelschaar, laat ongeveer 10-15

mm lengte over voor het kabeleinde.

Gebruik een geschikte kabelschaar om

rafelen te voorkomen. Bevestig het

kabeleinde met een krimptang en

plaats de kabel in de daarvoor

bestemde uitsparing.

NEDERLANDS

AVVERTENZA

• Venduto solo dai rivenditori di

biciclette professionali. Per una

corretta installazione, rivolgersi al

rivenditore BBB.

• Prima della marcia, assicurarsi che

tutti i bulloni siano serrati

correttamente.

• Dopo aver assemblato correttamente

la leva remota, controlla la sua

funzione e assicurati che sia fissata

correttamente.

INSTALLAZIONE

1. Monta la leva sul manubrio,

assicurandoti che non interferisca con

il cambio o i freni. Utilizza una chiave

Allen da 3 mm per stringere

saldamente la morsetto con una

coppia massima di 2 Nm.

2. Inserisci la guida del cavo con

l'adattatore a barilotto nella leva

finché non è correttamente

posizionata.

3. Guida il cavo interno del reggisella

telescopico attraverso l'adattatore a

barilotto, assicurandoti che il

rivestimento del cavo sia

correttamente posizionato. Infilare il

cavo fino a raggiungere la leva.

Inserisci l'inserto a barilotto nella leva,

prestando attenzione all'orientamento

affinché il cavo interno passi attraverso

di esso.

4. Fai passare il cavo interno attraverso la

leva e l'inserto a barilotto. Ruota

l'inserto a barilotto con una chiave

Allen da 3 mm se necessario.

5. Mentre applichi tensione al cavo

interno, utilizza una chiave Allen da 2

mm per stringere l'inserto a barilotto.

Stringi saldamente utilizzando una

chiave Allen da 3 mm dall'altro lato

dell'inserto a barilotto.

6. Aziona la leva ripetutamente per

verificare il corretto funzionamento.

Regola la tensione del cavo con

l'adattatore a barilotto: in senso orario

per aumentare la tensione, in senso

antiorario per diminuire la tensione. Se

il cavo è eccessivamente allentato,

allenta l'inserto a barilotto e ripeti il

passaggio 5.

7. Taglia eventuali eccessi di cavo

utilizzando un tronchesino, lasciando

una lunghezza di circa 10-15 mm per

ospitare l'estremità del cavo. Utilizza

un tronchesino adeguato per evitare

sfilacciamenti. Fissa l'estremità del

cavo con delle pinze a becco e

posiziona il cavo nella cavità designata.

ITALIANO

WARNING

• Sold only by professional bicycle

dealers. For proper installation, ask

your BBB dealer.

• Before riding, be sure all bolts are

tightened properly.

• After properly assembling the remote

lever, ensure to check its function

and ensure it is securely fixed.

INSTALLATION

1. Mount the lever onto the handlebar,

ensuring that it does not interfere

with your shifter or brakes. Use a

3mm Allen wrench to firmly tighten

the clamp with a maximum torque of

2Nm.

2. Insert the cable guide with barrel

adjuster into the lever until it is

properly seated.

3. Guide the dropper post inner cable

through the barrel adjuster, ensuring

that the cable housing is properly

seated. Thread the cable through

until it reaches the lever. Insert the

barrel nut into the lever, paying

attention to the orientation for the

inner cable to pass through.

4. Thread the inner cable through the

lever and the barrel nut. Rotate the

barrel nut with a 3mm Allen wrench

if necessary.

5. While applying tension to the inner

cable, use a 2mm Allen wrench to

tighten the barrel nut. Securely

tighten by using a 3mm Allen wrench

on the other side of the barrel nut.

6. Engage the lever repeatedly to ensure

correct operation. Adjust the cable

tension with the barrel adjuster:

clockwise for more tension,

counterclockwise for less tension. If

there is excessive slack in the cable,

loosen the barrel nut and repeat step

5.

7. Trim any excess cable using cable

cutters, leaving approximately

10-15mm of length to accommodate

the cable end. Use proper cable

cutters to avoid fraying. Secure the

cable end with pinch pliers and place

the cable in the designated cavity.

ENGLISH

1

6

7

2

3

4

22.2mm

Max.

2Nm

3mm

3mm

2mm

5

5 - 10x

EN MANUAL / DE HANDBUCH / FR MANUEL / NL HANDLEIDING / ES MANUAL / PT MANUAL /

IT MANUALE / HU HASZNÁLATI UTASÍTÁS / PLPODRĘCZNIK / CZUŽIVATELSKÁ PŘÍRUČKA

/ JP 使用説明書/RU РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ / SK MANUÁL / NO HÅNDBOK

BBB CYCLING.COM

SPAARNEPLEIN 2, 2515 VK

THE HAGUE. THE NETHERLANDS

/BSP-56

DROP CONTROL UNI

BBB has no responsibility for misprints or changed technical content.

Produktspezifikationen
