Seite 1/35
DUTEST
®
BENNING Elektrotechnik & Elektronik GmbH & Co.KG
Münsterstraße 135 - 137 • D - 46397 Bocholt
Telefon ++49 (0) 2871 - 93 - 0 • Fax ++49 (0) 2871 - 93 - 429
www.benning.de • E-Mail: [email protected]
T.-Nr. 785857.03/ 02-2010
geprüft und zugelassen
D
Bedienungsanleitung
Operating manual
F
Mode d‘emploi
E
Manuel de instrucciones
Návodkpoužitízkoušečky
Brugsanvisning
Käyttöohje
Οδηγίεςχρήσεως
H
Használatiutasítás
I
Istruzioniperl’uso
N
Bruksanvisning
Gebruiksaanwijzing
P
Manual de instrucões
Instrukcjaobsługi
Instrucţiunideutilizare
S
Bruksanvisning
Dutest aletinin kullanma
tarifnamesi
D
Bedienungsanleitung
DUTEST
®
Bevor Sie den Durchgangs- und Leitungsprüfer
DUTEST
®
benutzen: Lesen Sie bitte die Bedie-
nungsanleitung und beachten Sie unbedingt die
Sicherheitshinweise!
Inhaltsverzeichnis:
1. Sicherheitshinweise
2. Funktionsbeschreibung
3. Funktionsprüfung/Inbetriebnahme
4. SoprüfenSieeineelektrischleitendeVerbin-
dung(Durchgangsprüfung)
4.1 So prüfen Sie die Durchgangs- und Sperrich-
tung von Halbleitern
5. Taschenlampenfunktion
6. Lampenwechsel
7. TechnischeDaten
8. Allgemeine Wartung
9. Umweltschutz
1. Sicherheitshinweise
Auf dem Gerät sind internationale elektrische Sym bo le
mit folgender Bedeutung abgebildet:
Achtung, Dokumentation beachten!
Gleich- oder Wechselstrom (DC/ AC).
Durchgängige doppelte oder verstärkte Isolierun-
gen (Schutzklasse II, IEC 60536).
- Dieses Gerät ist gemäß DIN VDE 0403/
DIN VDE 0411- / EN 61010 Teil 1 gebaut und
ge prüft und hat das Werk in sicherheitstechnisch
einwand freiem Zustand verlas sen. Um diesen Zu -
stand zu erhalten und einen gefahrlosen Be trieb
sicher zu stel len, sind die Hinweise und Warnver-
merke zu beachten, die in die ser Bedienungsan-
leitung enthalten sind.
- Dieses Gerät ist für die Benutzung nach
IEC 60664, Kategorie II vorgesehen. Es ist für die
Verwen dung in Schaltkreisen bis 400 V ge eig-
net.
- Das Gerät darf nur zum Prüfen des Durchgangs
von elektrischen Verdrahtungen, Leitungsnet -
zen, Anlagen, Geräten, Bauteilen bis zu einer
Nenn spannung von 400 V sowie zur Polari-
tätsermittlung von Halbleitern benutzt werden.
Max. Spannung gegen Erde 300 V !
- Gerät beim Prüfen nur an den isolierten Prüf -
grif fen anfassen und die Prüfelek troden (Prüf -
spitzen) nicht berühren!
- Eine Durchgangs- und Halbleiterprüfung ist nur
zulässig, wenn das zu prüfende An lagenteil span-
nungsfrei geschaltet ist.
- Vor dem Öffnen des Batteriedeckels sind die
Prüfgriffe von allen Spannungs quel len und Mess-
kreisen zu trennen.
Der Deckel des Batteriefaches, an der Unterseite
des Gerätes, lässt sich z. B. durch einen 5,5 mm
Schrauben dre her öffnen. Hierzu Schrauben dre-
her in die Schlitze an der Schmalseite einführen
und durch eine leichte Dreh bewegung den Deckel
abhebeln. Batterien immer polrichtig einle gen !
Falls das Gerät längere Zeit nicht gebraucht wird,
Ba t te rien aus dem Gerät entfer nen!
Verbrauchte Batterien nicht wegwerfen, als Son-
der müll entsorgen!
- Beachten Sie, Arbeiten an spannungsführenden
Teilen und Anlagen sind grund sätz lich ge fähr lich.
Bereits Spannungen ab 30 V AC und 60 V DC
können für den Menschen lebensgefährlich sein.
-
Vermeiden Sie unbedingt ein Feucht- oder Nass-
werden des Messgerätes. Ebenso ist das Gerät vor
Verunreinigungen und Be schädigungen zu schützen!
- Vermeiden Sie eine Betauung des Gerätes (Kon-
denswasserbildung). Diese tritt ein, wenn das
Gerät aus einer kalten in eine war me Umge-
bung gebracht wird. Im Innern des Ge rätes wird
dadurch die Isola tions fes tigkeit herabgesetzt und
es können Mess feh ler auf tre ten. In diesem Fall
das Gerät ca. 1 Stunde bei höherer Temperatur an
ge eig neter Stelle auf bewahren.
- Wenn anzunehmen ist, dass ein gefahrloser
Be trieb nicht mehr möglich ist, so ist das Gerät
außer Betrieb zu setzen und gegen unab sicht-
lich en Betrieb zu sichern.
Es ist anzunehmen, dass ein gefahrloser Betrieb
nicht mehr möglich ist,
- wenn das Gerät sichtbare Beschädigungen
auf weist (Gehäuse, Kabel, Prüf grif fe),
- wenn die Funktion einer oder mehrerer An zei-
gen ausfällt oder keine Funk tions be reitschaft
zu erkennen ist,
- nach längerer Lagerung unter ungünstigen
Ver hältnissen,
- nach schweren Transportbeanspruchungen.
- Zum Reinigen des Gerätes verwenden Sie ein mit
mil dem Spülmittel angefeuchtetes Tuch. Falls Bat-
terie-Elek trolyt ausgelaufen ist, Batteriefach und
Kontakte sorgfältig säu bern!
Achtung:
Unmittelbar vor dem Benutzen des Gerätes ist un be-
dingt die Spannungsfreiheit des Anlagenteiles fest zu-
stel len! Verwenden Sie hierfür z. B. einen zweipoligen
Span nungsprüfer.
2. Funktionsbeschreibung
Der DUTEST
®
ist ein Durchgangs- und Leitungs prü fer
nach VDE 0403, mit op ti scher und akustischer Prüf-
anzeige. Das Gerät ist zur Durchgangsprüfung von
elek tri schen Verdrahtungen, Leitungsnetzen, An la gen,
Geräten und Bauteilen bis zu ei nem Mess wider stands-
wert von 90 k ausgelegt. Mit dem Gerät kann auch
die Po la ri tät an Halbleiterbauelementen wie Dio den,
Transistoren usw. ermittelt werden.
Für den Betrieb werden 3 Mignon-Batterien 1,5 V (IEC/
DIN R6/ LR6) benötigt.
Das Gerät verfügt über eine optische Anzeige mit 2
Leuchtdioden (LED) und so wie eine akustische
An zeige mittels Prüfsummer.

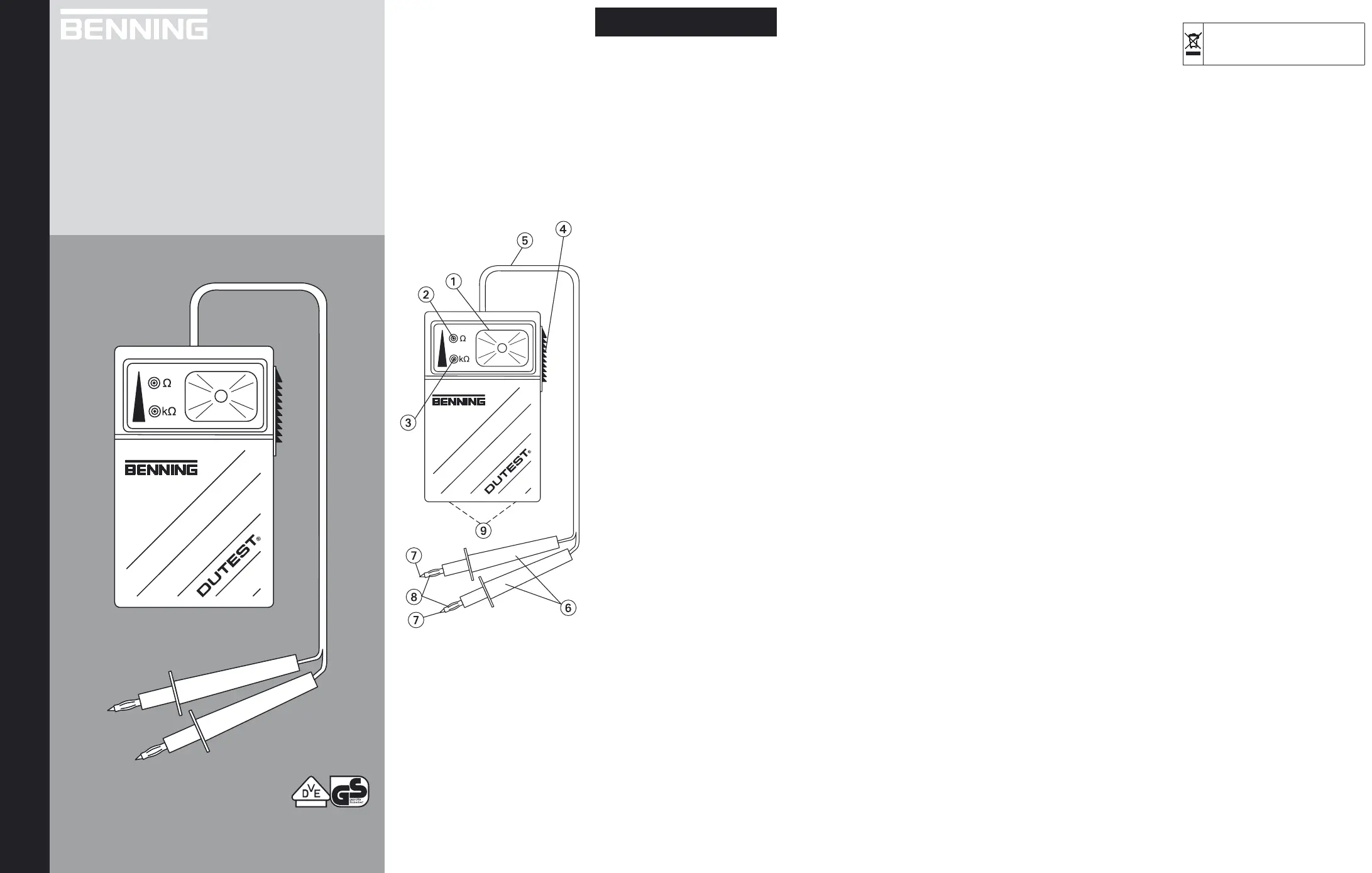

Am Gerät befinden sich zwei fest angeschlossene Prüf-
leitungen mit einem roten und schwarzen Prüf griff .
Jeder Prüfgriff hat eine blanke Prüfelektrode (Prüf-
spitze) mit einer Bohrung zur Aufnahme von Ein zel-
adern bis 2,5 mm² Leitungsquerschnitt .
Auf die Prüfelektroden (Prüfspitzen) lassen sich
verschiedenartige Abgreif klem men setzen. Der Durch-
messer der Prüfelektrode beträgt 4 mm. Über ei nen
Schalter lässt sich das Gerät als Taschenlampe
betreiben.
DieoptischeundakustischeAnzeige
Im Anzeigefeld befinden sich rechts ein Lampenre-
flek tor mit Glühlampe und links zwei kreisförmige
Lichtlinsen mit Leuchtdioden (LED) und . Die
LED-Anzeigen sind mit den Symbolen
””
und
”k”
ge kennzeichnet und signalisieren den jewei li gen Prüf-
be reich. Ein im Gerät integrierter Prüfsummer dient
der akustischen An zei ge.
3. Funktionsprüfung/Inbetriebnahme
- Das Gerät darf nur zum Prüfen des Durchgangs
von spannungsfrei geschalteten elektrischen Ver -
drahtungen, Leitungsnetzen, Anlagen, Ge räten
und Bauteilen so wie zur Polaritäts er mitt lung bei
Halbleiter-Bauelementen benutzt wer den!
- Vor der Inbetriebnahme des Gerätes sind 3 Mig-
non-Batterien 1,5 V (IEC/ DIN R6/ LR6) im Bat-
teriefach einzusetzen. Das Batteriefach be fin det
sich hinter dem Ge häusedeckel auf der Rück seite
des Gerätes. Der Gehäusedeckel hat an beiden
Gehäuseseiten zwei Öf f nungsschlitze und ist mit
einem Werkzeug, z. B. Schrau bendreher zu öff-
nen.
- Auf ein polrichtiges Einsetzen der 3 Mignon-Bat-
terien ist zu achten!
- Überprüfen Sie durch Kontaktierung der beiden
Prüf elektroden die interne Span nungs ver sor-
gung des Prüfgerätes und damit die Funk ti o nen
der LED-An zei gen und des Prüfsummers.
- Verwenden Sie den Durchgangsprüfer nicht,
wenn nicht alle Anzeigeelemente ein wandfre i funk -
tionieren!
4. SoprüfenSieeineelektrischleitendeVerbin-
dung(Durchgangsprüfung)
- Die Durchgangsprüfung ist an spannungsfrei
ge schalteten Anlagenteilen durch zuführen, ggfs.
sind Kondensatoren zu entladen.
- Die benötigte Prüfspannung liefern die im Gerät
in tegrierten 3 Mignon-Batterien 1,5 V.
- Eine Prüfung ist im Bereich von 0 - 90 k mög-
lich.
- Legen Sie die Prüfgriffe mit den Prüf elek tro den
an die zu prüfenden An la gen teile.
- Bei Kontaktierung der Prüfelektroden an eine
elek trisch leitende Verbindung leuchtet bei ei nem
Messwiderstandswert < 900 die LED und
auf und der Prüfsummer ertönt. Bei ei nem Mess-
widerstand > 900 leuchtet nur die LED auf
und der Prüfsummer ertönt.
Zur einfachen Kontaktierung von Leitungen kann
hilfs weise die Bohrung ver wen det werden. Sie ist
ge eignet zur Aufnahme von Einzeladern bis 2,5 mm²
Lei tungs querschnitt.
4.1So prüfen Sie die Durchgangs- und Sperrich-
tung von Halbleitern
- Die polaritätsabhängige Prüfung ist an spannungs-
frei geschalteten Anlagenteilen durch zu füh ren.
- Die benötigte Prüfspannung liefern die im Gerät
in tegrierten 3 Mignon-Batterien 1,5 V.
Der rote Prüfgriff ist der ‘Pluspol’.
Der schwarze Prüfgriff ist der ‘Minuspol’.
- Eine Prüfung ist im Bereich von 0 - 90 k mög-
lich.
- Legen Sie die Prüfgriffe mit den Prüf elek tro den
an die zu prüfenden An la gen teile.
- Bei Kontaktierung der Prüfelektroden an ei nen
Halbleiter leuchten bei Durch gang und bei einem
Messwiderstand < 900 die LED und auf und
der Prüf summer ertönt. Bei einem Mess widerstand
> 900 bis 90 k leuchtet bei Durchgang nur die
LED auf und der Prüfsum mer ertönt. Bei Über-
schreitung des Widerstandswertes von 90 k leuch-
tet keine LED und der Prüfsummer ertönt eben falls
nicht. Bei Sper rich tung erfolgt keine Anzeige!
Zur einfachen Kontaktierung von Leitungen kann
hilfs wei se die Bohrung verwendet werden. Sie ist
ge eig net zur Aufnahme von Einzeladern bis 2,5 mm²
Lei tungs quer schnitt.
5. Taschenlampenfunktion
Durch den seitlich im Gerät integrierten Schalter
kann Dauerlicht eingeschaltet wer den. Unabhängig
von der Schalterstellung ist die Funktionsbereitschaft
zur Durch gangsprüfung und die zur Polaritäts ermitt-
lung von Halbleitern gegeben.
6. Lampenwechsel
Achtung, beim Einbau der Lampe (Glühbirne) diese so
in die Fassung stecken, dass der seitliche Lötnippel in
der breiten Aussparung der Fassung liegt (bei Nichtbe-
achtung Klemmprobleme beim Herausnehmen)!
Hinweis:
Beim Öffnen des Gehäuses (Batteriewechsel) kann die
Linsenlampe herausfallen, bringen Sie den Schalter in
Ein-Stellung, so wird die Linsenlampe festgeklemmt.
7. TechnischeDaten
- Nennspannungsbereich: max. 400 V max.
Spannung ge gen Erde 300 V
- Überspannungskategorie: II (IEC 60664)
(Das Gerät ist gegen Überspannungsspitzen bis
2500 V geschützt.)
- Verschmutzungsgrad: 2 (IEC 60664)
- Innenwiderstand: ca. 82 k
- Leerlaufspannung: ≤ 5 V
- Prüfstrom: ≤ 60 µA
- Nennfrequenzbereich: 0 bis 60 Hz
- Funkstörgrad: B
- Umgebungsbedingungen:
Höhe: bis 2000 m NN
Temperaturbereich:
- 10 °C bis 50 °C (Arbeitstem per atur be reich)
- 20 °C bis 65 °C (Lagertem pera tur bereich)
max. rel. Feuchte: 80 % bis 31 °C,
linear abnehmend
40 % bis 50 °C
- Schutzklasse: II (IEC 60536)
- Schutzart: IP 30
(DIN 40050)
3 - erste Kennziffer: Schutz gegen Zugang zu gefähr-
lichen Teilen und Schutz gegen feste Fremdkörper,
> 2,5 mm Durchmesser
0 - zweite Kennziffer: Kein Wasserschutz
- Abmessung: L 97 x B 59 x H 30 mm (ohne Kabel
und Prüfgriffe)
- Lampenbestückung:
Linsenlampe E 10 3,7 V 0,3 A
- Gewicht: 130 g
- Batteriebestückung: 3 Mignon-Batterien 1,5 V
(IEC/ DIN R6/ LR6)
- Verbindungskabel mit Prüfgriffen: 1000 mm lang
8. Allgemeine Wartung
Reinigen Sie das Gehäuse äußerlich mit einem saube-
ren trockenen Tuch (Ausnahme spezielle Reinigungs-
tücher). Verwenden Sie keine Lösungs- und/ oder
Scheuermittel, um den Durchgangs- und Leitungsprü-
fer zu reinigen. Achten Sie unbedingt darauf, dass das
Batteriefach und die Batteriekontakte nicht durch aus-
laufendes Batterie-Elektrolyt verunreinigt werden.
Falls Elektrolytverunreinigungen oder weiße Ablage-
rungen im Bereich der Batterie oder des Batteriege-
häuses vorhanden sind, reinigen Sie auch diese mit
einem trockenen Tuch.
Batterie-Entsorgung:
Batterien gehören nicht in den Hausmüll. Als Verbrau-
cher sind Sie gesetzlich verpflichtet, gebrauchte Bat-
terien zurückzugeben. Sie können Ihre alten Batterien
bei den öffentlichen Sammelstellen in Ihrer Gemeinde
oder überall dort abgeben, wo Batterien der betreffen-
den Art verkauft werden. Vermeiden Sie die Verwen-
dung schadstoffhaltiger Batterien!
9. Umweltschutz
Bitte führen Sie das Gerät am Ende seiner
Lebensdauer den zur Verfügung ste hen den
Rückgabe- und Sammelsystemen zu.
Produktspezifikationen
| Marke: | BENNING |
| Kategorie: | Messgeräte |
| Modell: | Dutest |
Brauchst du Hilfe?
Wenn Sie Hilfe mit BENNING Dutest benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten
Bedienungsanleitung Messgeräte BENNING
2 September 2024
25 August 2024
25 August 2024
25 August 2024
25 August 2024
25 August 2024
23 August 2024
22 August 2024
22 August 2024
22 August 2024
Bedienungsanleitung Messgeräte
- Kopp
- HOZO Design
- H-Tronic
- Emko
- Hama
- Vonroc
- Ideal Networks
- TFA Dostmann
- Techno Line
- Elgato
- Shimano
- ABB
- Cablexpert
- Eltako
- PCE Instruments
Neueste Bedienungsanleitung für -Kategorien-
16 Oktober 2024
16 Oktober 2024
16 Oktober 2024
16 Oktober 2024
16 Oktober 2024
16 Oktober 2024
16 Oktober 2024
16 Oktober 2024
16 Oktober 2024
16 Oktober 2024
