The Bogen Model CA17 Call Switch is a momentary-push switch designed

for use with PI/SI35A Intercom Systems in conjunction with the SCR25A.

When pushed and released once,a signal is sent to the MCP35A via the

SCR25A call-in module to annunciate the call-in on the SBA225.The room

must be equipped with a 25-volt speaker.

The CA17 is designed for flush-mounting in a standard single-gang outlet

box;connections are made as illustrated in the figure below.

EMERGENCYCALLSWITCHModel CA17

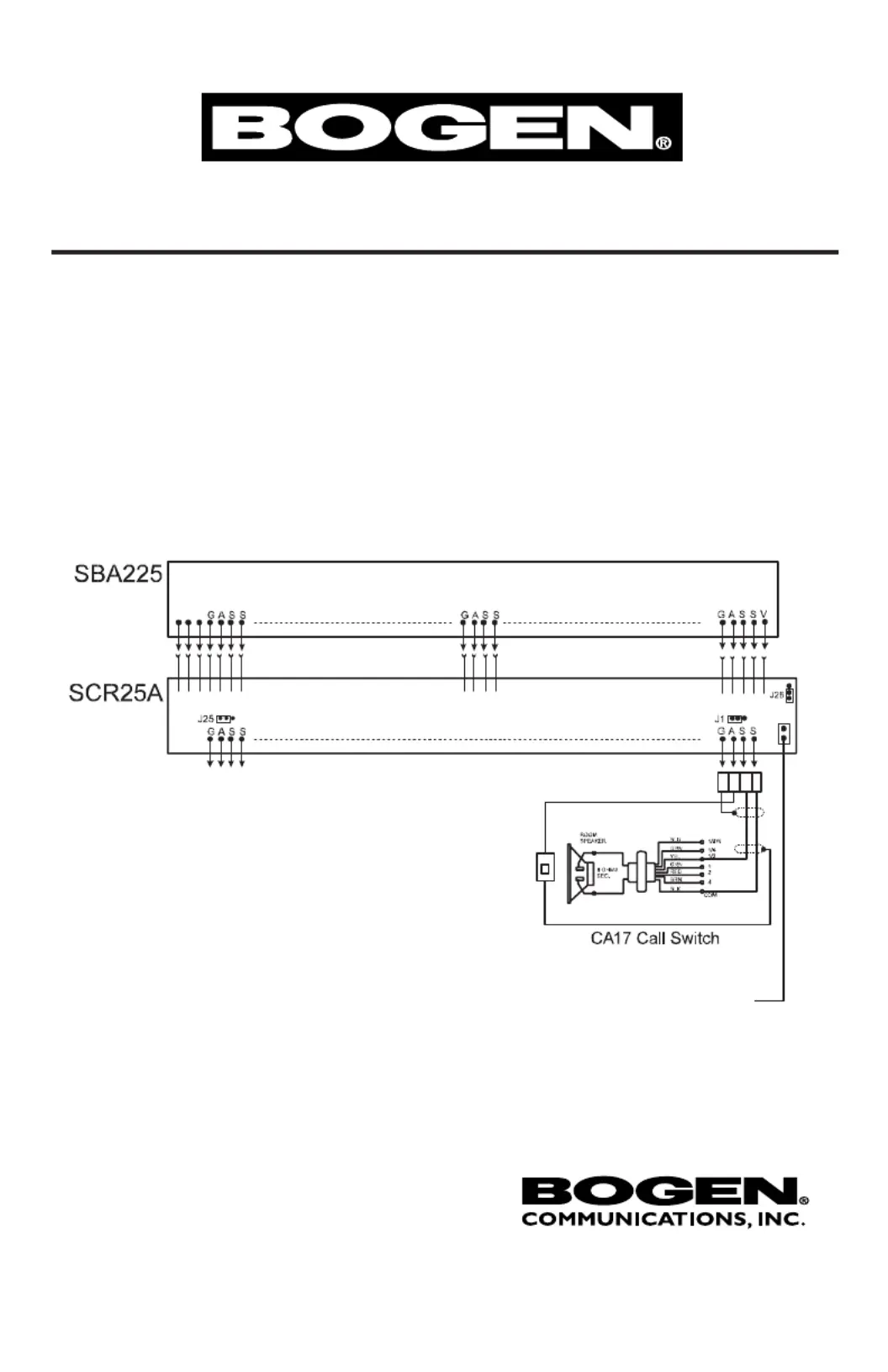

Model CA17 Connecting Diagram

50 Spring Street, Ramsey, NJ 07446 U.S.A.

201-934-8500; FAX: 201-934-9832

www.bogen.com

Printed in U.S.A. 0301

©2003 Bogen Communications, Inc.

54-5919-01R3

Specifications subject to change without notice.

From MCP35A +12V Terminal.

Connect only the +12V Terminal to this point.

Do not connect a ground lead to this point.

Use second pin to jump +12V DC

to additional SCR25A panels.
