© 2024 Legrand All Rights Reserved rev. 8/24 Instruction sheet_C2G01157

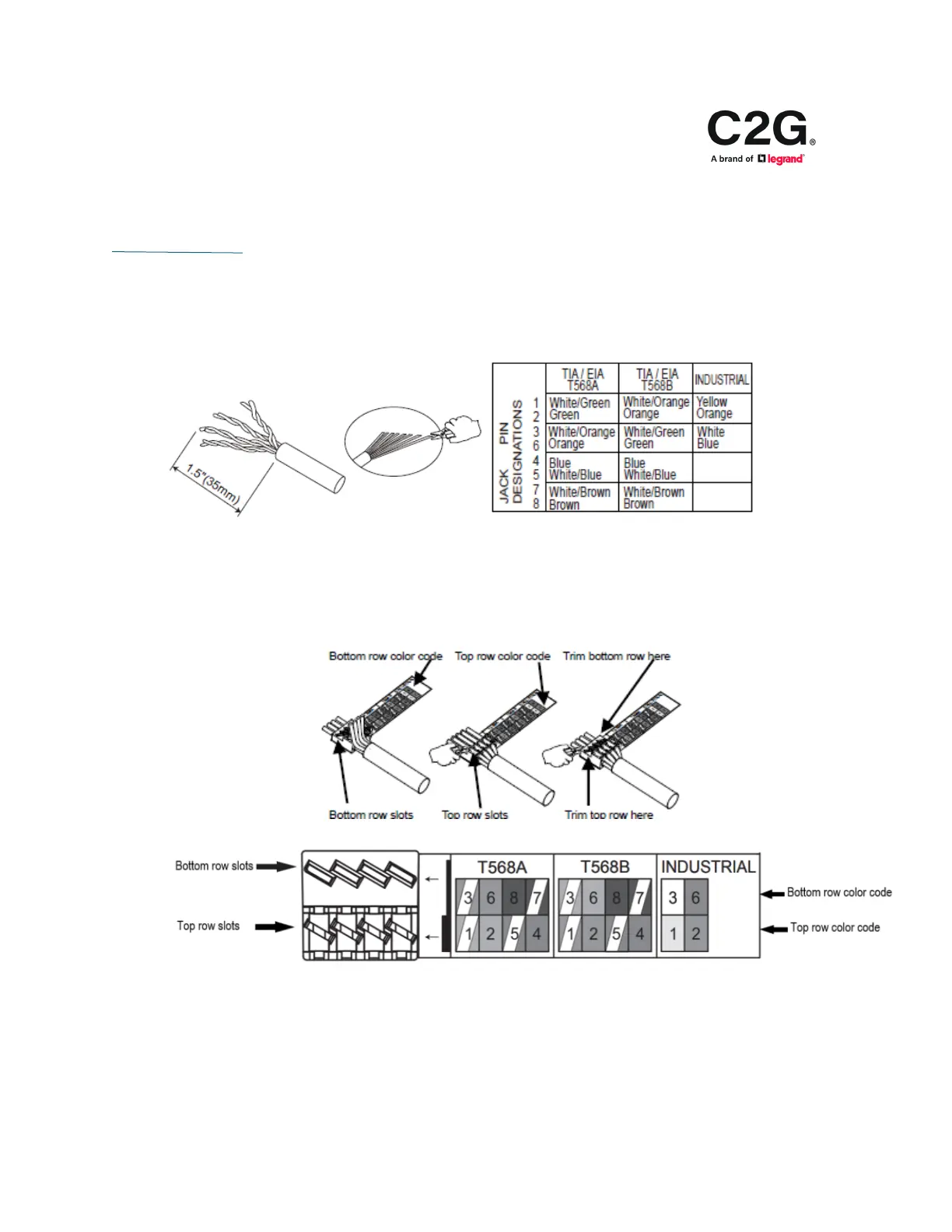

Unshielded Cat 6/Cat 5E Field Termination Plugs
Instruction Sheet
1.Remove the cover stopper from plug housing assembly before installation.
2.Strip off at least 1.5 inches of cable jacket. Remove any foil or spline from cable.
3.Fan out all four twisted pairs. With the attached wiring cap label facing up, insert the
bottom row of conductors according to the indicated color code. Push the wiring cap
back to the cable jacket and trim bottom conductors flush to cap end. Lace the remaining
conductors into the top row of the wiring cap according to the indicated color code. Trim
top conductors at location shown in illustration.
4.Rotate the conductor assembly into position with the wiring cap label facing down.
Remove the wiring label from the cap and alignthe rear of the wiring cap with the
openingpocket guides of the plug receptacle.
