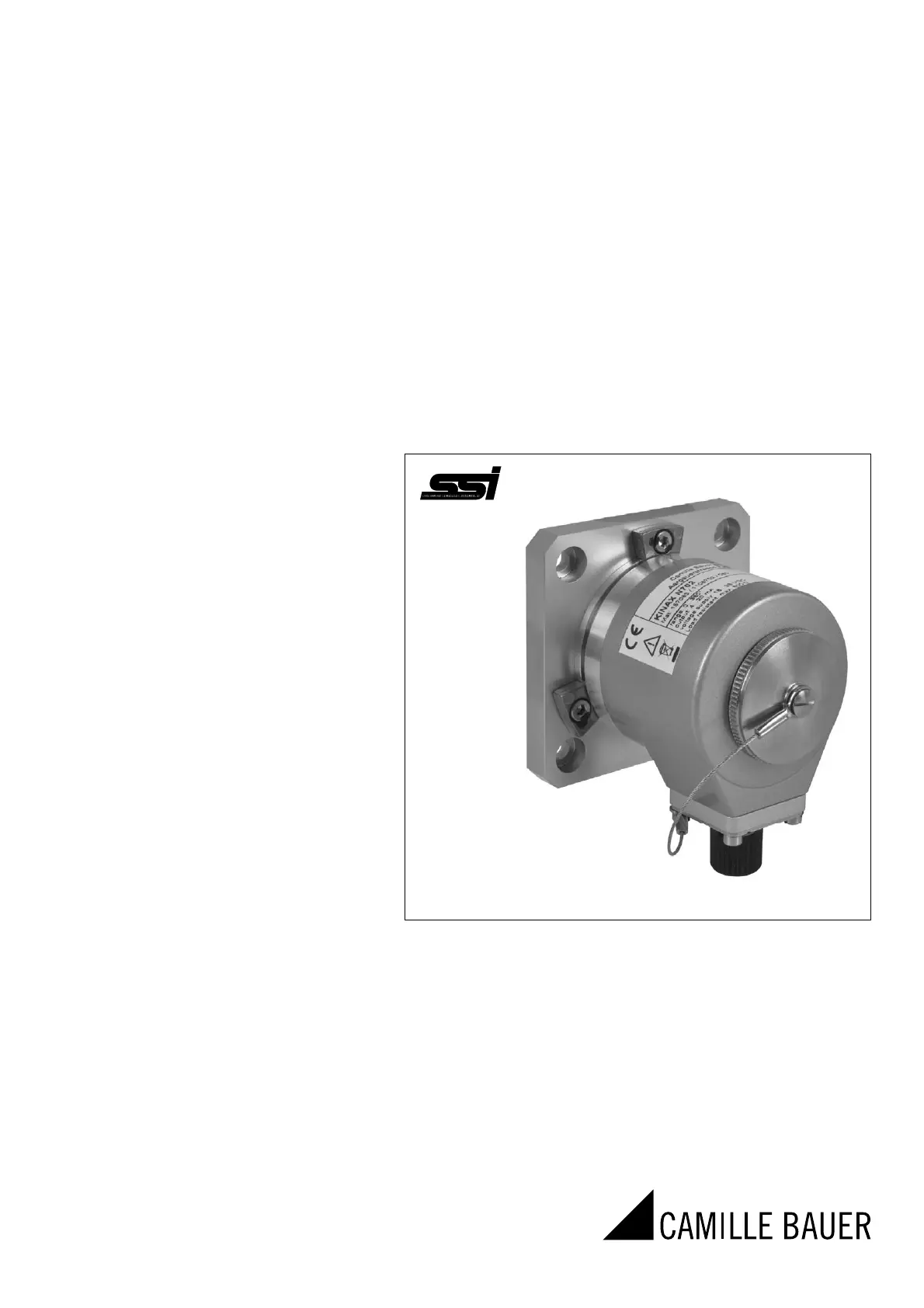

Betriebsanleitung KINAX N702-SSI
Neigungsaufnehmer mit ölgedämpftem
Pendelsystem
Mode d’emploi KINAX N702-SSI
Capteur d’inclinaison avec système de
pendule amorti par huile
Operating Instructions KINAX N702-SSI
Inclination transmitter with oil-damped
pendulum system
1. Sicherheitshinweise
1.1 Symbole
Die Symbole in dieser Anleitung weisen auf Risiken hin und
haben folgende Bedeutung:
Warnung bei möglichen Gefahren.
Nichtbeachtung kann zu Betriebsstörungen
führen.
Nichtbeachtung kann zu Betriebsstörungen
und Personenschäden führen.
Info für bestimmungsgerechte
Produkthandhabung.
1.2 Bestimmungsgemässe Verwendung
• Der Neigungsaufnehmer KINAX N702-SSI ist ein Präzisions-
mess gerät. Er dient zur Erfassung von Neigungs- und
Winkelpositionen und zur Aufbereitung und Bereitstellung
von Messwerten als elektrische Ausgangssignale für das
Folgegerät. Neigungsaufnehmer nur zu diesem Zweck
verwenden.
• Das Gerät ist für den Einbau in industriellen Anlagen vor-
gesehen und erfüllt die Anforderungen nach EN 61 010-1.
• Der Hersteller haftet nicht für Schäden, die auf unsach-
gemässe Behandlung, Modifi kationen oder nicht bestim-
mungsgemässe Anwendungen zurückzuführen sind.
1.3 Inbetriebnahme
• Einbau, Montage, Installation und Inbetriebnah-
me des Gerätes muss ausschliesslich durch
eine Fachkraft ausgeführt werden.
• Betriebsanleitung des Herstellers muss beachtet
werden.
• Vor Inbetriebnahme der Anlage alle elektrischen
Verbindungen überprüfen.
• Wenn Montage, elektrischer Anschluss oder
sonstige Arbeiten am Gerät und an der Anlage
nicht fachgerecht ausgeführt werden, kann es
zu Fehlfunktionen oder Ausfall des Gerätes
führen.
• Eine Gefährdung von Personen, eine Beschä-
digung der Anlage und eine Beschädigung von
Betriebseinrichtungen durch den Ausfall oder
Fehlfunktion des Gerätes muss durch geeignete
Sicherheitsmassnahmen ausgeschlossen wer-
den.
• Das Gerät nicht ausserhalb der Grenzwerte
betreiben, welche in der Anleitung angegeben
sind.
1.4 Reparaturen und Änderungen
Reparaturen und Änderungen sind ausschliess-
lich durch den Hersteller auszuführen. Das Ge-
häuse darf nicht geöffnet werden. Bei Eingriffen
in das Gerät erlischt der Garantieanspruch. Än-
derungen, die zur Verbesserung des Produktes
führen, behalten wir uns vor.
1.5 Entsorgung
Geräte und Bestandteile dürfen nur fach-
gerecht und nach länderspezifischen
Vorschriften entsorgt werden.
1.6 Transport und Lagerung
Transport und Lagerung der Geräte aus-
schliesslich in Originalverpackung. Geräte
nicht fallen lassen oder grösseren Erschüt-
terungen aussetzen.
2. Lieferumfang
1 Neigungsaufnehmer KINAX N702-SSI
1 Montageplatte mit 3 Spannbriden
1 Steckverbinder M12x1, 8-polig
1 Betriebsanleitung deutsch, englisch, französisch
3. Anwendung
Der KINAX N702-SSI ist ein robuster, absoluter Neigungsauf-
nehmer, der dank seiner hohen mechanischen Belastbarkeit
und der kompakten Bauform sich besonders für den Einsatz
in Industrieanwendungen eignet. Er erfasst Neigungs- und
Winkelpositionen und stellt sie über SSI zur Verfügung.
Die sehr einfache Montage über den Synchrofl ansch oder
die Montageplatte, der Anschluss über den Sensorstecker
M12x1 / 8-polig, die freie vor Ort Parametrierbarkeit und die
digitale SSI-Busschnittstelle bieten höchste Flexibilität bei
der Montage und Installation.
4. Hauptmerkmale
• Kompaktes Industriegehäuse
• Spritzwasser- und staubdichtes Gehäuse IP66
• Berührungsarmes Messprinzip
• Digitale SSI-Busschnittstelle
• Hohe absolute Messgenauigkeit (±0.2°)
• Standhaft gegen hohe mechanische Belastungen dank
robustem Design und hochwertigen Materialien
• Sichere elektrische Verbindung durch Sensorstecker
M12x1
• Standard Synchrofl ansch oder Montageplatte
• Keine Wellenadaption notwendig
• 3-Drahtanschluss mit Sensorstecker M12x1 / 8-polig
• Autokonfi guration des Netzwerkes
• Freie vor Ort Parametrierung
Betriebsanleitung
KINAX N702-SSI, Neigungsaufnehmer
