Crux Interfacing Solutions • Chatsworth, CA 91311

phone: (818) 609-9299 • fax: (818) 996-8188 • www.cruxinterfacing.com

rev.120820

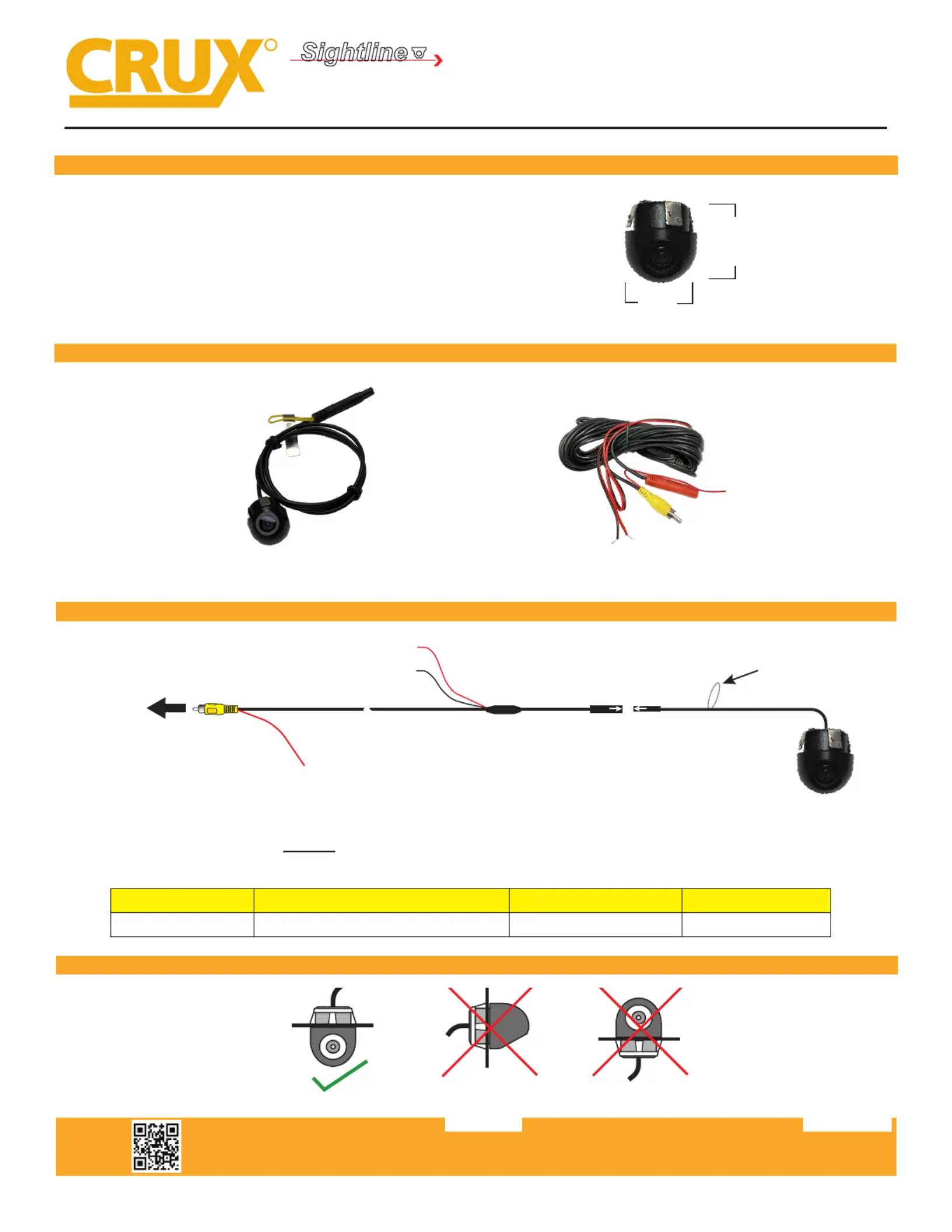

MM-CUL7

Universal Push-In Underlip Mount

Mini Camera with Parking Guide Lines

1

- With Parking Guide Lines that can be turned on and o󰀨.

- Mini camera with a small footprint.

- Push-in type underlip mounting option.

- 100 degree horizontal viewing angle.

PRODUCT FEATURES:

PARTS INCLUDED:

INSTALLATION DIAGRAM:

MM-CUL7 CAMERAEXTENSION CABLE

YELLOW Wire

Parking Guideline

(see below)

Regulator

Extension Coax Cable

Black Wire

(Ground)

RED Wire (A)*

Camera

RED Wire (B)*

Make sure the arrows

line up and push in

the connectors well.

To Aftermarket Radio

Backup Camera Input

OR

Reverse Camera Interface

Backup Camera Input

R

INTERFACING SOLUTIONS

Sightline

CAMERAS

*NOTE: The camera needs a +12V trigger.Power the camera at the headunit using RED Wire B or from the reverse

light wire using RED Wire A. DO NOT connect both wires to +12V at the same me. Insulate the red wire that is not

being used. Tap the Black wire to an exisng ground lead, or ground Black wire securely to vehicle body metal.

Loop Wire ColorJoinedCutFuncon

YellowParking LinesON (default)OFF

0.70”

0.79

MOUNTING OPTIONS:

Under Lip MountHorizontal MountTop Mount
