Seite 1/5
RVCCH-75F
Front & Rear Camera Integration Interface for
CHRYSLER, DODGE, FIAT & MASERATI Vehicles with Uconnect 8.4 or 4.3” Systems
R
INTERFACING SOLUTIONS
Sightline
Multi View Integration
Crux Interfacing Solutions • Chatsworth, CA 91311
phone: (818) 609-9299 • fax: (818) 996-8188 • www.cruxinterfacing.com
rev.121420
1 of5
- Adds front and rear camera inputs.
- Front camera automacally shows on the screen aer changing the gear from reverse to drive.
- Programmable for front camera delay turn OFF me using the OSD menu.
PRODUCT FEATURES:

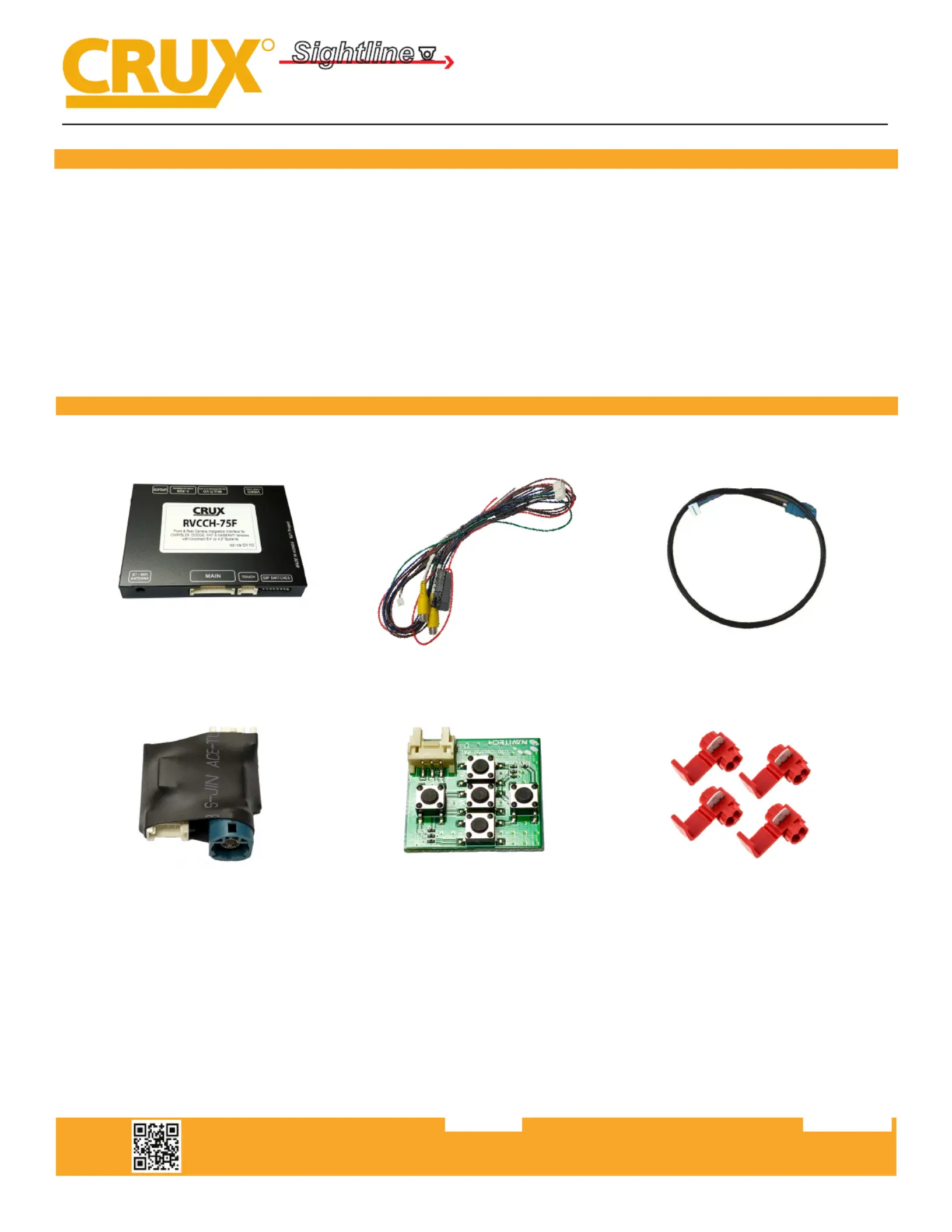

PARTS INCLUDED:
RVCCH-75F Module LVDS CableRVCCH-75F Harness
LVDS Video Extension Board OSD Control Pad 4 Wire Taps
Crux Interfacing Solutions • Chatsworth, CA 91311
phone: (818) 609-9299 • fax: (818) 996-8188 • www.cruxinterfacing.com
rev.121420
2 of 5
WIRING DIAGRAM:
R
INTERFACING SOLUTIONS
Sightline
Multi View Integration
Front Camera Input
Rear Camera Input
To OSD Control Pad
Front/Rear Camera +12V Power
Ground
Green = Rear Camera Manual Trigger*
Blue = Front Camera Manual Trigger*
RVCCH-75F
MODULE
MAIN
*Use these wires if not using CAN Trigger.
Green wire = Connect to Reverse Light +12V
Blue wire = Connect to +12V using a toggle switch
VIDEO
LVDS Video
Extension Board
To Radio
From OEM Screen
Factory 22 pin connector
Red = +12V to pin 12 (Red)
Black = Ground to pin 1 (Black)
Brown/White = CAN + to pin 6 (Gray/Dark Blue)
Brown = CAN - to pin 17 (Gray/Yellow)
RVCCH-75F
LVDS & MAIN HARNESS CONNECTION:
Front & Rear Camera Integration Interface for
CHRYSLER, DODGE, FIAT & MASERATI Vehicles with Uconnect 8.4 or 4.3” Systems
Refer to the diagram above for wire connecons for power and CAN communicaon for the RVCCH-75F. Tap the
wires to the white factory 22 pin connector. Factory color wires are listed on the diagram above. Use the wire taps
include in the kit.
Crux Interfacing Solutions • Chatsworth, CA 91311
phone: (818) 609-9299 • fax: (818) 996-8188 • www.cruxinterfacing.com
rev.1214203 of 5
R
INTERFACING SOLUTIONS
Sightline
Multi View Integration
RVCCH-75F
DIP SWITCH SETTINGS:
8.4” Screen
4” Screen
OSD Control Pad
The OSD Seng Screen automacally pops up when the OSD Control Pad is connected.
ON SCREEN DISPLAY (OSD) SETTINGS:
Front & Rear Camera Integration Interface for
CHRYSLER, DODGE, FIAT & MASERATI Vehicles with Uconnect 8.4 or 4.3” Systems
