1 GENERAL DESCRIPTION AND SPECIFICATIONS
The Model 5M14(V) is a precision conditioner designed for TC-based temperature
measurements requiring high input isolation. With built-in reference-junction compen-
sation, it accepts up to four independent temperature signals from Types E, J, K, N, R,
S, and T Thermocouples. All four thermocouple inputs must be of the same type.
Sensors may be grounded or ungrounded, in any desired mix. An amplifier-
per-channel design with chopper stabilization and active low-pass filtering allows
highly responsive, amplified analog signals with or without linearization correction.
For the Model 5M14, the analog output signal is 5 Vdc and the 5M14V is 10 Vdc. These
are
nominal full scale voltages since the Module is based on a millivolt per degree C value.
All setup of the module is accomplished via the front panel configuration switch settings
- polarity over-range, TC type, filter setting, extended gain, and linearized or non-linearized
output.
Model 5M14 Thermocouple Module
Access switch settings via the front
panel of the 5M14 by gently pulling the
clear plastic cover (from the bottom
side) so the cover rotates open from
5M14
1.A.1.5M14
DIN Thermocouple Conditioner
MODEL 5M14(V)
QUAD ISOLATED THERMOCOUPLE
CONDITIONER Module
GENERAL DESCRIPTION AND SPECIFICATIONS 5M14.1
or without power to the unit. Once
completed, return the cover to the

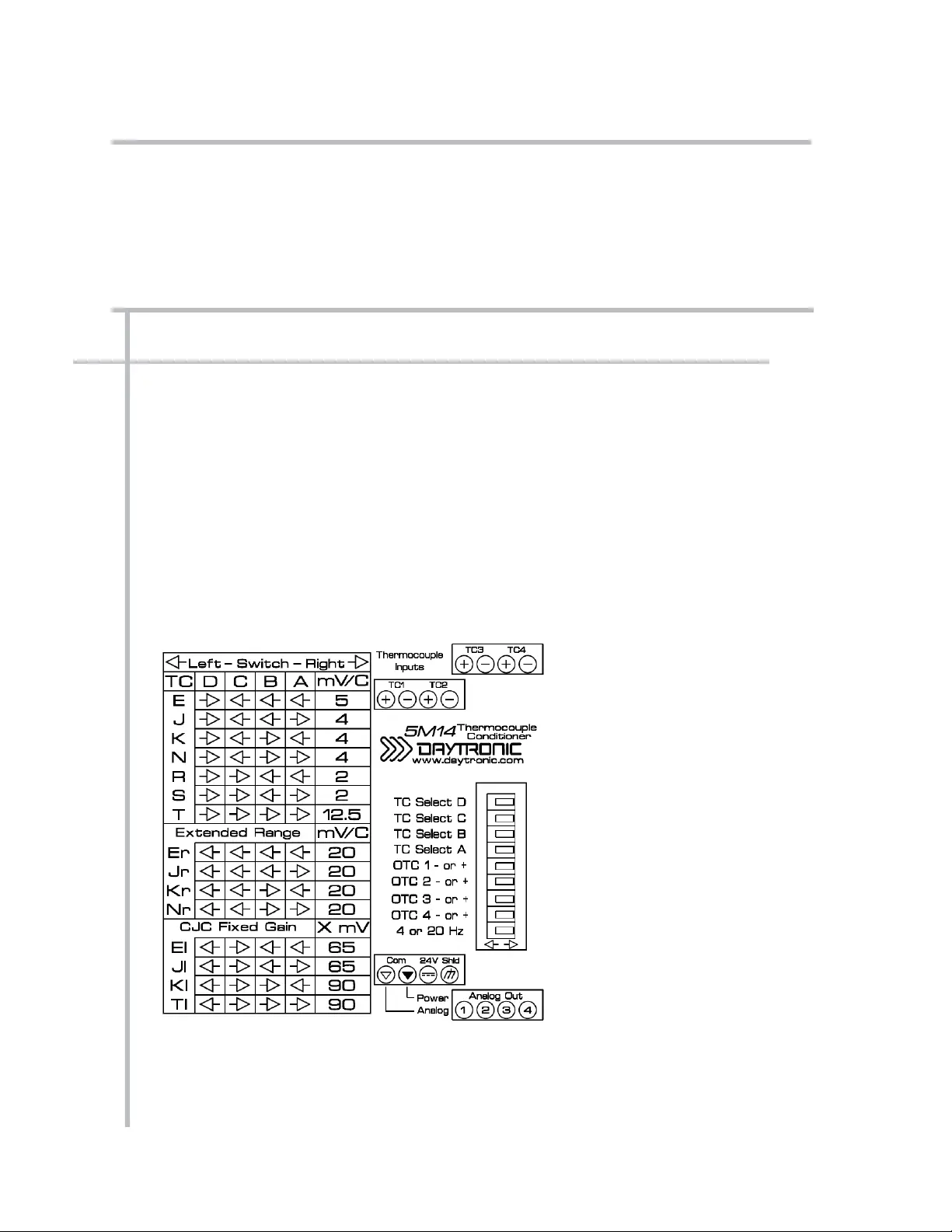

View of Side Label of the Model 5M14 Thermocouple Module
the top. Use a small tool or finger to
place the switches to the left or right
position as you face the front of the
module. This process can be done with
original position.
Open Thermocouple Detection (OTC)
Can be set per individual TC input to
saturate the analog output signal full -
scale positive or negative.
Note: when this condition exists the analog
output can be as much as 12 Vdc. When
an OTC condition occurs, the yellow LED
indicator on the front of the module
will illuminate.
92338.00
