Dedra DED7914 Bedienungsanleitung

Dedra Exim behält sich das Recht vor, Konstruktions- und technische Änderungen sowie Änderungen in der Zusammensetzung vorzunehmen, ohne vorher darüber zu informieren. KONTAKT: /Kontaktai:/ Kontakts:/ Elérhetőség:/Contact:/ Contacto:/ Contact:/ Contact:/ Kontakt: DEDRA - EXIM Sp. z o. o. 05-800 Pruszków ul. 3 Maja 8; Tel. (22) 73-83-777 wew. 129,165; fax (22) 73-83-779; E-mail info@dedra. com. pl www. dedra. pl INSTRUKCJA ORYGINALNA 7911/7913/7914. 11072018. V3.

Bij het verwijderen van dit product neem contact met lokale overheden of de verkoper voor aanvullende informatie hoe verder te handelen. Vertaling van de originele handleiding DEgfdgdfg 1. Bilder und Zeichnungen 2. Detaillierte Arbeitssicherheitsvorschriften 3. Beschreibung des Gerätes 4. Bestimmung des Gerätes 5. Nutzungsbeschränkung 6. Technische Daten 7. Vorbereitung zur Arbeit 8. Anschluss an das Netz 9. Nutzung des Gerätes 10. Laufende Wartungsarbeiten 11. Selbständiges Beseitigen der Störungen 12. Lieferumfang des Gerätes, Schlussbestimmungen 13. Teileverzeichnis für die zusammenstellungszeichnung 14.

Information für die Verbraucher über die Entsorgung von elektrischen und elektronischen Geräten Übereinstimmungsbescheinigung – gesondertes Dokument Allgemeine Sicherheitsbedingungen – dem Gerät beigelegte Broschüre ACHTUNG Beim Gebrauch sind immer zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr grundsätzliche Sicherheitsmaßnahmen zu beachten. Die Bedienungsanleitung ist vor der ersten Inbetriebnahme sorgfältig und vollständig zu lesen.

Bewahren Sie bitte die Bedienungsanleitung, Sicherheitshinweise und Konformitätserklärung sorgfältig auf. Äußerst strenge Beachtung der darin enthaltenen Sicherheitshinweise und Anweisungen wird sich positiv auf die Verlängerung der Lebensdauer Ihrer Fliesenschneidemaschine auswirken. 2. AUSFÜHRLICHE REGELUNGEN ZUR ARBEITSSICHERHEIT Warnungen bezüglich der Arbeit mit dem Elektroflaschenzug:  Überprüfen, ob die Leine auf die Trommel richtig mit dem ihrem Durchmesser entsprechenden Takt aufgerollt ist.  Werte der maximalen, auf dem Datenschild des Flaschenzuges angegebenen Belastung beachten.  Die Leine nicht vollständig ausrollen. Restleine, die für zwei Umwicklungen der Trommel reicht, auf der Trommel eingewickelt lassen. Sonst könnte sich die Leine in entgegengesetzte Richtung aufwickeln, die Steuerungsknöpfe würden umgepolt und der Endausschalter würde seine Rolle nicht erfüllen.

 Auf die Trommel nicht mehr als 14 m Leine aufspulen. Eine größere Menge der Leine könnte von der Trommel abrutschen.  Den Endschalter nicht für das Anhalten des Vorschubes nach oben benutzen. Steuerungsdruckknöpfe benutzen.  Den Motor nicht überlasten. Die zulässigen, in der Bedienungsanleitung anagegebenen Arbeitsbedingungen beachten.  Schafft der Motor nicht, die Ladung nach oben zu hieven, muss man Belastung reduzieren. Immer den Zustand der Flaschenzugsleine kontrollieren. Bei irgendwelchen Auffälligkeiten bezüglich des Abnutzungszustandes die Arbeit unterbrechen.  Die Leine gegen eine neue unter Beibehaltung derselben Parameter wie die Originalleine bezüglich der Beständigkeit auswechseln. Bei Zweifeln sich mit dem Service in Verbindung setzen.  Aufgehängte Ladung nicht länger hängen lassen.

 Die Last nicht befestigen, sobald Verdacht geschöpft wird, dass ihre Masse größer ist als die Tragfähigkeit des jeweiligen Modells des Flaschenzuges.

Der Flaschenzug ist nicht zum Verbringen der Ladung in eine andere als vertikale Richtung zu benutzen.  Den Flaschenzug zum Hochheben/Herunterlassen von Menschen oder Tieren nicht verwenden.  Ladung an der Hakenkante nicht befestigen oder dann, wenn sich die Sicherheitsratsche nicht in der Ausgangsposition befindet.  Man muss regelmäßig Kontrollen und Wartungsarbeiten durchführen.

 Die Leine mit der Last in vertikaler Position halten, nicht zulassen, dass sie sich windet oder verwirrt. Mit der aufgehängten Ladung nicht schwingen.  Unter der aufgehängten Ladung nicht durchgehen und keine Arbeiten ausführen. Do hochgehobene Ladung nicht ohne Aufsicht lassen.  Den Flaschenzug nicht benutzen, wenn die Gefahr besteht, dass sich Kinder oder unbefugte Dritte in seinen Arbeitsbereich hineindringen können.  Vor der Befestigung des Flaschenzuges muss man sich vergewissern, dass die Tragkonstruktion so entworfen ist, dass sie in der Lage ist, eine gleiche Last zu halten (maximale Tragkraft des Flaschenzuges + Gewicht des Flaschenzuges), ohne dass sie beschädigt wird. Für die ordnungsgemäße und sichere Montage haftet der Benutzer.  Manuelle Steuerung muss sich außerhalb der Gefährdungszone befinden.

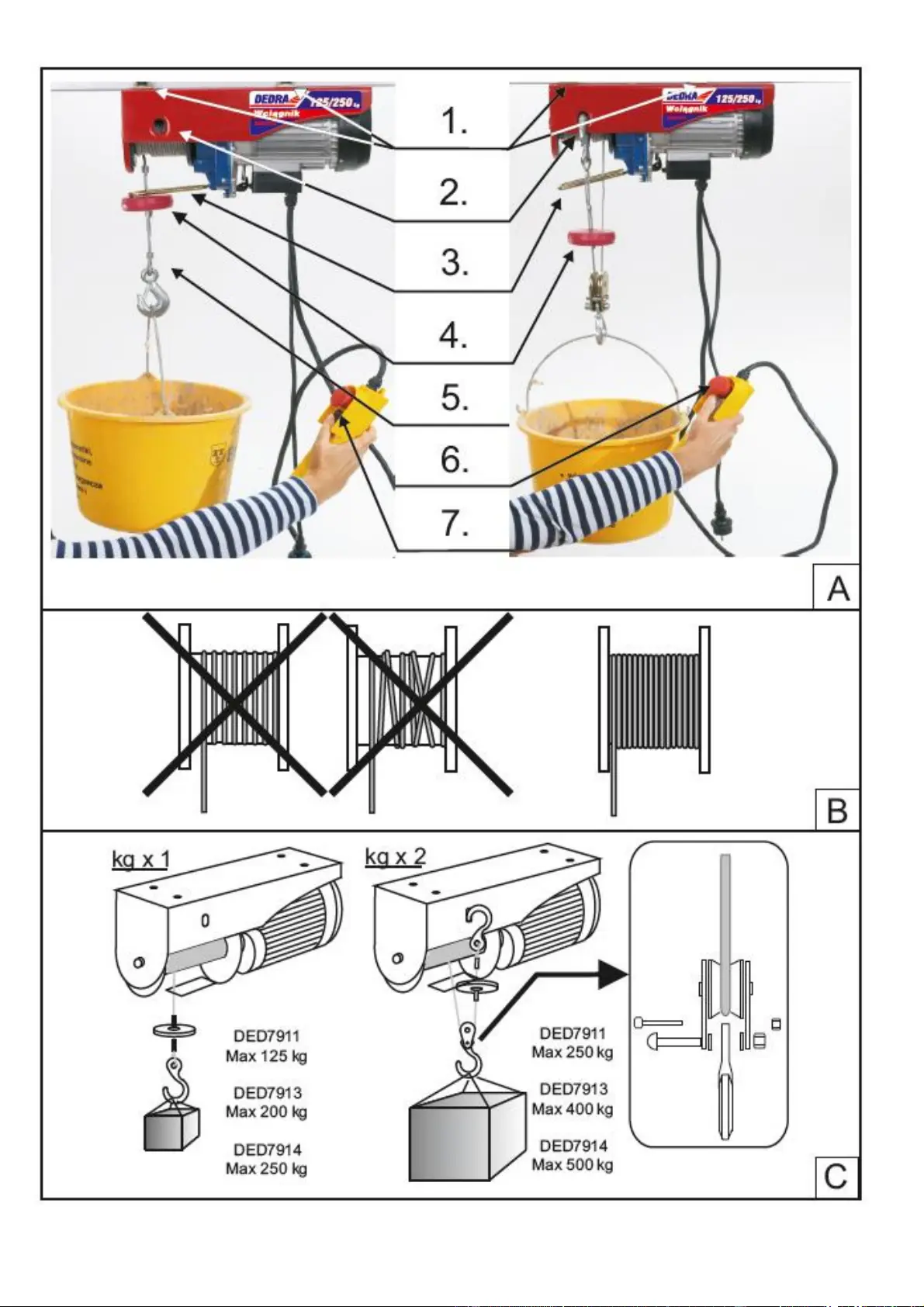

Der Kontroll-Steuerungsposten ist so zu lokalisieren, dass der Bediener in der Lage ist, den Arbeitsbereich und die Gefährdungszone zu beobachten. 3. MASCHINENBESCHREIBUNG (POS. A) Bild A: 1. Die den Seilhebezug haltenden Schellen, 2. Befestigungsloch im Gehäuse für den festen Hacken (Arbeit mit der Umlenkrolle), 3. Hebel der Endabschaltung, 4. Abschaltgewicht, 5. Fester Haken, 6. Not-Ausschalter, 7. Schalter der Steuerungseinheit hoch-runter 4. BESTIMMUNG DES GERÄTES Es ist zulässig, das Gerät bei Bau- und Renovierungsarbeiten, in Reparaturwerkstätten und bei Amateurarbeiten unter gleichzeitiger Einhaltung der Verwendungsbedingungen und zulässigen Arbeitsbedingungen, die in der Bedienungsanleitung enthalten sind, zu nutzen.

Der elektrische Seilhebezug ist ein technisch fortgeschrittenes Produkt, das für vertikales Heben von Gegenständen mit einem in den technischen Daten genannten und für das jeweilige Modell des Seilzugs entsprechenden Gewicht geeignet wurde. Die Nutzungsweise wurde genau im weiteren Teil der Bedienungsanleitung beschrieben. 4.

BENUTZUNGSBESCHRÄNKUNGEN Der Seilhebezug darf ausschließlich gemäß den unten genannten "Zulässigen Arbeitsbedingungen" genutzt werden. Selbständige Änderungen am mechanischen und elektrischen Bau, jegliche Modifikationen, Bedienungstätigkeiten, die in derBedienungsanleitung nicht beschrieben sind, werden als rechtswidrig behandelt und ziehen den sofortigen Verlust der Garantierechte nach sich. Eine Benutzung des Gerätes, die mit seiner Bestimmung oder der Bedienungsanleitung nicht konform ist, zieht den sofortigen Verlust der Garantierechte nach sich. ZULÄSSIGE BETRIEBSPARAMETER S3 20% - periodischer Aussetzbetrieb Betriebszeit 2 min - Ausschalten, Pause im Betrieb 8 min. Die Inbetriebnahme des Seilzugs ist ausschließlich in geschlossenen Räumen zulässig. 6.

Nach Ausführung aller in vorangehenden Kapiteln der Bedienungsanleitung beschriebenen Tätigkeiten kann man zur Inbetriebnahme des Seilhebezugs übergehen. Unabhängig vom Modell des Seilhebezugs besteht die Möglichkeit, den Wert der zu hebenden Last (Tragfähigkeit) zu verdoppeln. Zu diesem Zwecke dient die Umlenkrolle mit Haken, die in der zusätzlichen Ausstattung des Seilhebezugs vorhanden sind. Ihre Anwendung auf die auf dem Bild C gezeigte Weise erlaubt im Falle des Modells DED7911 eine Last von 125/250kg, des Modells DED7913 200/400 kg und des Modells DED7914 250/500 kg zu heben. Der zusätzliche Haken mit der Umlenkrolle ist auf dem Seil des Seilhebezugs zu montieren. Zu diesem Zwecke soll man 3 Schrauben, welche die Umlenkrolle mit dem Haken verbinden, abschrauben.

Folglich soll man das Seil durch die Umlenkrolle durchziehen und den Haken montieren, indem man ihn wieder mit den Schrauben verschraubt (siehe Bild C). Den fest am Seil montierten Haken hängt man am Befestigungsloch am Gehäuse des Seilhebezugs an und an den zusätzlichen Haken mit der Umlenkrolle, der vorher montiert wurde, hängt man die zu hebende Ladung. ACHTUNG Man soll jedoch beachten, dass die Anwendung der zusätzlichen Umlenkrolle einerseits die Tragfähigkeit zweimal erhöht, andererseits aber die maximale Hubhöhe verkleinert sowie die Hubgeschwindigkeit um Hälfte reduziert. 10. LAUFENDE BEDIENUNGSTÄTIGKEITEN Vor dem Beginn jeglicher Bedientätigkeiten soll der Stecker aus der Steckdosen herausgezogen werden. Bewegliche Bauteile wie Lager der Trommel mit Öl oder Schmiermitteln schmieren.

Den Seilhebezug regelmäßig vom Staub unter besonderer Berücksichtigung der Endabschaltung reinigen. Kunststoffelemente mit einem Lappen mit milder Seife reinigen. Keine Detergenzien, keinen Alkohol, kein Benzin usw. verwenden. Den Seilhebezug nicht im Wasser tauchen. Verwenden Sie kein Wasser oder sonstige Flüssigkeiten zur Reinigung der elektrischen Teile.

Prüfen Sie regelmäßig den Zustand des Seils sowie die Art seines Aufwickelns. Überprüfen Sie jeweils die Richtigkeit der Befestigung des Seilhebezugs am Tragbalken. Prüfen Sie den Zustand der Hafteschrauben. Eine genauere Überprüfung übertragen Sie einem Fachmann. Man soll die Reparaturen von inneren Elementen des Seilhebezugs nicht selbst ausführen. Wenden Sie sich an ein Service oder einen Fachmann. 11.

SELBSTÄNDIGE FEHLERBESEITIGUNG Problem Ursache Lösung Der Seilhebezug funktioniert nicht Beschädigter Schalter Die Steckdose ist beschädigt Das Verlängerungskabel oder Netzabel ist beschädigt Blockierte Bremse der Trommel Die Pilztaste des Not-Ausschalters ist gedrückt Beschädigten Schalter austauschen Die Steckdose und Sicherungen prüfen Die Kabel prüfen Den Schalter mehrmals drücken Umdrehen und entriegeln Der Motor überhitzt sich Verstopfte Lüftungsöffnungen Überschrittene zulässige Betriebsparameter Die Öffnungen reinigen Den Seillhebezug ausschalten, die Arbeit bis zum vollständigen Abkühlen der Maschine unterbrechen Der Seilhebezug hebt die Ladung nicht Die Ladung bewegt sich Das Gewicht der Ladung überschreitet die zulässige Belastung Der Kondensator ist beschädigt Die Bremse ist abgenutzt Das Gewicht der Ladung verkleinern Man soll ihn gegen einen neuen austauschen.

Den Seilhebezug ans Reparaturservice abgeben 12. KOMPLETTIERUNG DES GERÄTES, SCHLUSSBEMERKUNGEN Komplettierung 1. Elektrischer Seilhebezug 2. Halteschellen 2 Stücke 3. Halteschrauben für die Schellen 4 Stücke 4. Umlenkrolle mit Haken 1 Stück Schlussbemerkungen Bei Bestellung der Ersatzteile bitten wir, die Nummer der PARTIE, die auf dem Betriebsschild angegeben ist, dazuzuschreiben. Wir bitten, den beschädigten Teil zu beschreiben und den angenäherten Einkaufstermin des Gerätes bekannt zu geben. Während der Garantielaufzeit werden Reparaturen nach den in der Garantiekarte angegebenen Grundsätzen durchgeführt.

Das reklamierte Produkt übergeben Sie zur Reparatur dort, wo es gekauft worden ist (der Verkäufer ist verpflichtet, das reklamierte Produkt entgegenzunehmen), oder übersenden Sie an den Zentralen Service DEDRA - EXIM. Bitte, fügen Sie die durch den Importeur ausgestellte Garantiekarte bei. Ohne dieses Dokument wird die Reparatur wie eine Reparatur nach Ablauf der Garantie behandelt. Nach Ablauf der Garantielaufzeit werden Reparaturen durch den Zentralen Service ausgeführt. Beschädigtes Produkt ist an den Service zu übersenden (die Versandkosten trägt der Benutzer). 13.

NUTZERINFORMATIONEN ÜBER DIE ABGABE VON GEBRAUCHTEN ELEKTRO- UND ELEKTRONIK-ALTGERÄTEN (betrifft Haushalte) Das hier abgebildete Symbol auf Produkten oder auf der beigefügten Dokumentation informiert, dass man gebrauchte Elektro- und Elektronik-Altgeräte nicht mit dem Haushaltsmüll wegwerfen darf. Das richtige Verhalten im Falle von Beseitigung, erneuter Benutzung oder Recycling von Unterbauelementen besteht in der Übergabe von.

gebrauchten Elektro- und Elektronik-Altgeräten an Fachabnahmepunkte, wo sie kostenlos abgenommen werden. Informationen über die Fachabnahmepunkte bekommen Sie bei der lokalen Behörde. Die richtige Verwertung der Geräte erlaubt wichtige Rohstoffe zu behalten und die negative Einwirkung auf die Gesundheit und die Umwelt zu vermeiden. Die unsachgemäße Verwertung wird mit Strafen laut den entsprechenden Lokalvorschriften bestraft. Nutzer in den EU-Ländern Wenn Sie die Elektro- und Elektronische Geräte abgeben möchten, melden Sie sich bitte einem nächst gelegenen Verkaufspunkt oder bei dem Lieferanten, der Ihnen weitere Informationen erteilt. Das Entsorgen von Abfällen in Ländern außerhalb der EU Dieses Symbol betrifft nur EU-Länder.

Wenn Sie die Elektro- und Elektronische Geräte abgeben möchten, melden Sie sich bitte einem nächst gelegenen Verkaufspunkt oder bei dem Lieferanten, der Ihnen weitere Informationen erteilt. Übersetzung der Originalanleitung

Erklärung des Benutzers: Ich bestätige, dass ich über die Bedingungen der Garantie sowie Folgen der Nichtbeachtung von den in der Bedienungsanleitung und Garantiekarte enthaltenen Anweisungen informiert wurde. Die Bedingungen dieser Garantie sind mir bekannt, was ich mit meiner eigenhändigen Unterschrift bestätige:. Datum und Ort Unterschrift des Käufers I. Haftung für das Produkt: 1. Garant - DEDRA EXIM sp. z o. o. mit Sitz in Pruszków, Adresse: ul. 3 Maja 8, 05-800 Pruszków, Reg. -Nr. KRS 0000062517, Amtsgericht für Warschau, XIV Wirtschaftsabteilung des Nationalen Gerichtsregisters, Steuernummer 527-020-49-33, Stammkapital: 100 980. 00 zł. 2. Zu den in dieser Garantiekarte bestimmten Bedingungen erteilt der Garant hiermit Garantie für das Produkt, das vom Vertrieb des Garants stammt. 3.

Die Garantiehaftung umfasst nur Mängel, deren Entstehung auf die im Produkt zum Zeitpunkt seiner Aushändigung dem Benutzer enthaltenen Fehler zurückzuführen ist. 4. Im Rahmen der Garantie gewinnt der Benutzer das Recht zur kostenlosen Reparatur des Produkts, soweit der Mangel innerhalb der Garantiezeit offenbart wurde.

Die Art und Weise, auf die das Produkt repariert wird (Methode der Reparatur) wird vom Garanten bestimmt. Falls der Garant feststellt, dass die Reparatur nicht möglich ist, behält sich der Garant das Recht vor, das mangelhafte Element oder das ganze Produkt gegen ein freies von Mängeln zu tauschen, den Preis des Produkts zu mindern oder vom Vertrag abzutreten. 5. Gegenüber einem Benutzer, der kein Verbraucher im Sinne des Gesetzes vom 23. April 1964 Zivilgesetzbuch ist, ist die Schadensersatzhaftung des Garanten für die sich aus dieser Garantie ergebenden und/oder im Zusammenhang mit ihrer Erteilung und Ausübung stehenden Schäden, ohne Rücksicht auf den Rechtstitel, maximal auf den Wert des mangelhaften Produkts begrenzt. II.

Garantiezeit: Elemente des Produkts, die mit der Garantie umfasst sind Dauer des Garantieschutzes ELEKTRISCHER SEILHEBEZUG DED7911/13/14 24 Monate ab dem Kaufdatum des Produkts das auf dieser Garantiekarte angegeben ist Seil des Seilhebezugs 6 Monate ab dem Kaufdatum des Produkts das auf dieser Garantiekarte angegeben ist III. Bedingungen der Inanspruchnahme der Garantie: 1. Vorlegung der ausgefüllten Garantiekarte vom Benutzer sowie Glaubhaftmachung der Kaufumstände vom Benutzer, z. B. durch Vorlegung eines Kassenbelegs, einer Rechnung, usw. Damit die Reklamation reibungslos durchgeführt werden kann, wird es empfohlen, dass der Benutzer alle in dem "Lieferumfang" genannten Elemente, der in der Bedienungsanleitung beschrieben wurde, zusammen mit dem Produkt zur Reklamation abgibt. 2. Beachtung der in der Bedienungsanleitung und Garantiekarte enthaltenen Anweisungen vom Benutzer. 3.

Die Garantie umfasst nur das Gebiet der Republik Polen und der EU. IV. Die Garantie umfasst nicht die Mängel des Produkts, die infolge von folgenden Ursachen entstanden sind: 1. Nichtbeachtung der in der Bedienungsanleitung bestimmten Bedingungen vom Benutzer, insbesondere in Bezug auf richtige Nutzung, Wartung und Reinigung; 2.

3. Unrichtige Aufbewahrung und unrichtiger Transport des Produkts vom Benutzer; 4. Eigenmächtige Veränderungen und/oder Umbauten am Produkt vom Benutzer, die mit dem Garant nicht abgestimmt wurden; 5. Verwendung von Betriebsmaterialien und Ersatzteilen vom Benutzer, die im Widerspruch zu der Bedienungsanleitung stehen. Der Benutzer, der kein Verbraucher im Sinne des Gesetzes vom 23. April 1964 Zivilgesetzbuch ist, verliert Garantieansprüche für das Produkt, an dem: 1. Seriennummer, Datumsangaben und Typenschilder vom Benutzer entfernt, verändert oder beschädigt wurden; 2. Plomben vom Benutzer beschädigt wurden oder Spuren des Hantierens an ihnen tragen. Achtung. Die mit täglicher Bedienung des Produkts verbundenen Tätigkeiten, die sich u. a. aus der Bedienungsanleitung ergeben, sind vom Benutzer auf eigene Rechnung und eigene Kosten auszuführen. V. Reklamationsverfahren: 1.

Falls unrichtige Arbeit des Produkts festgestellt wird, soll man sich vor der Anmeldung der Reklamation vergewissern, dass alle insbesondere in der Bedienungsanleitung bestimmten Bedientätigkeiten richtig ausgeführt wurden. 2. Die Reklamation soll man unverzüglich, am besten innerhalb von 7 Tagen ab Feststellung des Mangels am Produkt anmelden. Der Benutzer, der kein Verbraucher im Sinne des Gesetzes vom 23. April 1964 Zivilgesetzbuch ist, verliert Garantieansprüche für das Produkt, im Falle, wenn die Reklamation nicht innerhalb von 7 Tagen angemeldet wird. 3. Die Reklamation kann u. a. am Verkaufsort, an dem das Produkt gekauft wurde, beim Garantieservice oder schriftlich auf folgende Adresse angemeldet werden: DEDRA EXIM sp. z o. o. , ul. 3 Maja 8, 05-800 Pruszków. Der Benutzer kann die Reklamation unter Verwendung des Formulars anmelden, das auf der Internet www. dedra.

Im Falle, wenn keine Garantieservice-Stelle im jeweiligen Land vorhanden ist, soll man die Reklamationsanmeldung aufgrund der Garantie an folgende Adresse richten: DEDRA EXIM sp. z o. o. ul. 3 Maja 8, 05-800 Pruszków (Polska). 4. Im Hinblick auf die Sicherheit des Benutzers ist die Nutzung eines mangelhaften Produkts untersagt. Achtung. Nutzung eines mangelhaften Produkts gefährdet der Gesundheit und dem Leben des Benutzers. Erfüllung der sich aus der Garantie ergebenden Pflichten erfolgt innerhalb von 14 Werktagen ab der Rückgabe des beanstandeten Produkts vom Benutzer. 5. Vor der Rückgabe des mangelhaften Produkts zur Reklamation soll man es reinigen. Das beanstandete Produkt soll sorgfältig vor möglichen Beschädigungen während des Transports abgesichert werden (es wird empfohlen das beanstandete Produkt in Originalverpackung zu bringen). 6.

Die Garantiezeit wird um die Zeit verlängert, in der der Benutzer das mit der Garantie umfasste Produkt infolge des Mangels nicht benutzen konnte. 7. Die sich aus den Vorschriften über die Gewährleistung für Mängel von verkauften Sachen ergebenden Rechte des Benutzers werden von dieser Garantie weder ausgeschlossen noch eingeschränkt oder eingestellt.
