Edimax IGS-5208 Bedienungsanleitung

Edimax Schalter IGS-5208

Lies die bedienungsanleitung für Edimax IGS-5208 (15 Seiten) kostenlos online; sie gehört zur Kategorie Schalter. Dieses Handbuch wurde von 3 Personen als hilfreich bewertet und erhielt im Schnitt 4.6 Sterne aus 2 Bewertungen. Hast du eine Frage zu Edimax IGS-5208 oder möchtest du andere Nutzer dieses Produkts befragen? Stelle eine Frage

Download PDF

Seite 1/15

IGS- -5408P/ IGS-5416P 5208/ IGS

Quick Installation Guide

02-2019 / V1.0

Product Information

I-1. Overview

The Edimax Pro IGS- -5208, IGS 5408P and IGS-5416P industrial Gigabit web managed switch come

with 8 PoE+ ports (IGS 5408P and IGS 5416P only- - ) and 2 or 4 SFP slots for high-speed Gigabit,

long-range copper or optical connections and for enduring, reliable, flexible industrial network

deployment. Supporting the redundancy of network and power, IGS series industrial switch protects

the system with uninterrupted data transmission and damage to ensure the network connection

reliability.

Dedicated ruggedized IP30-rated housing with compact aluminum alloy case to use in the harsh

environment with -40~75°C to endure wide temperature & surges range, IEC certified vibrations,

shock and free fall, industrial-grade EMC S /EM tests. It is the ideal solution for industries networks

such as automotive, factory automation, oil and gas, mining, military, transportation, substation,

energy and outdoor applications of railways, roads, tunnels, smart cities, city surveillance and traffic

monitoring.

With smart and secure features in SNMP v1/v2c/v3, PoE PD Alive Check (IGS-5408P and IGS-5416P

only), IGMP Snooping v1/v2/v3, DHCP Snooping, QoS, CoS, STP, 802.1Q VLAN, Link Aggregation

Control Protocol (LACP), Rate Control, IPv4/IPv6, Port Trunk, Mirror and etc., the IGS 5416P web -

managed switch that makes managing your network easy and provides a cost effective, reliable,

scalable and secure switch solution for small to medium industrial networks.

I-2. Package Contents

IGS IGS- 5208 or - 5408P or

IGS- 5416P Switch

Wall-Mount Kit

Console Cable

DIN-Rail Kit

DC Power Terminal Block x 2

Quick Installation Guide

I-3. Hardware Overview

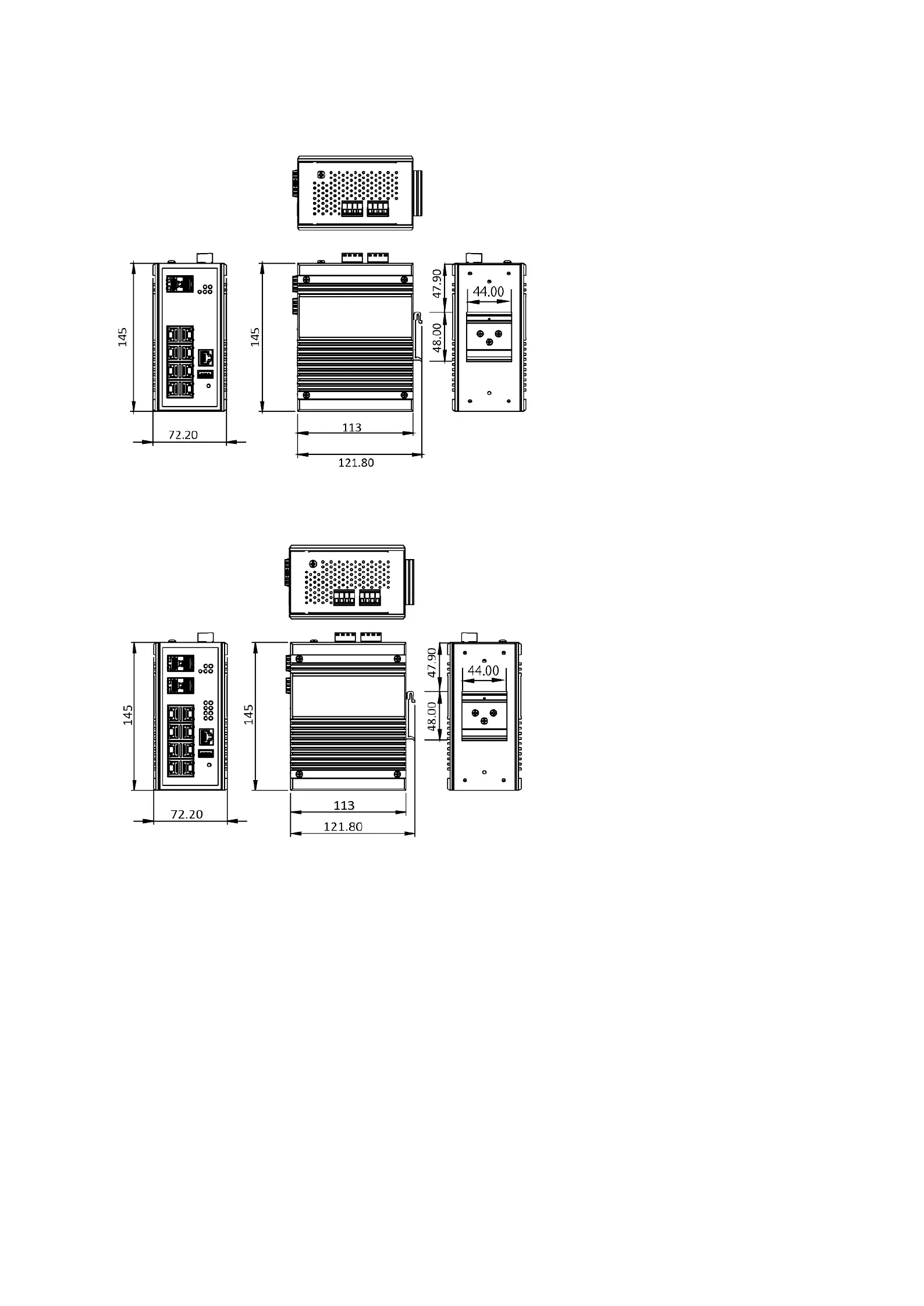

1. Dimension

IGS .20-5208: 145 mm (H) x 72 mm (W) x 113 mm (D)

IGS- 5408P: 2.20145 mm (H) x 7 mm (W) x 113 mm (D)

Produktspezifikationen

Marke:	Edimax
Kategorie:	Schalter
Modell:	IGS-5208
Upgradefähige Firmware:	Ja
Breite:	145 mm
Tiefe:	72.2 mm
Gewicht:	850 g
Produktfarbe:	Schwarz
Internationale Schutzart (IP-Code):	IP30
Höhe:	113 mm
Energieschutzeigenschaften:	Overload, Reverse polarity
DC input Spannung:	12 - 48 V
Anzahl USB 2.0 Anschlüsse:	1
Betriebstemperatur:	-40 - 75 °C
Relative Luftfeuchtigkeit in Betrieb:	10 - 95 %
Netzstandard:	IEEE 802.1D, IEEE 802.1Q, IEEE 802.1p, IEEE 802.1s, IEEE 802.1w, IEEE 802.1x, IEEE 802.3, IEEE 802.3ab, IEEE 802.3ad, IEEE 802.3u, IEEE 802.3x, IEEE 802.3z
Unterstützte Sicherheitsalgorithmen:	SNMP, SNMPv3, SSH-2, SSL/TLS
Quality of Service (QoS) Support:	Ja
Zertifizierung:	IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8; RoHS; FCC 15 B A, CE EN 55032 A; IEC60068-2-6; IEC60068-2-27; IEC60068-2-32
Vollduplex:	Ja
Power over Ethernet (PoE):	Nein
Warentarifnummer (HS):	85176990
Stromverbrauch (max.):	12.24 W
Gehäusematerial:	Aluminium
LED-Anzeigen:	Activity, Link, Power
Temperaturbereich bei Lagerung:	-40 - 80 °C
Luftfeuchtigkeit bei Lagerung:	10 - 90 %
Switch-Typ:	Managed
Anzahl der basisschaltenden RJ-45 Ethernet Ports:	8
Basic Switching RJ-45 Ethernet Ports-Typ:	Gigabit Ethernet (10/100/1000)
Konsolen-Port:	RJ-45
10G-Unterstützung:	Nein
Kupfer Ethernet Verkabelungstechnologie:	10BASE-T, 100BASE-TX, 1000BASE-T
MAC-Adressentabelle:	16000 Eintragungen
Routing-/Switching-Kapazität:	20 Gbit/s
Jumbo Frames Unterstützung:	Ja
Multicast Unterstützung:	Ja
Port-Spiegelung:	Ja
Link Aggregation:	Ja
Spannbaum-Protokoll:	Ja
VLAN-Unterstützung:	Ja
Anzahl der VLANs:	4096
DHCP-Funktionen:	DHCP server, DHCP relay, DHCP client
Mittlere Betriebsdauer zwischen Ausfällen (MTBF):	100000 h
Reset-Knopf:	Ja
Store-and-Forward:	Ja
Virtuelle LAN-Funktionen:	Tagged VLAN, Port-based VLAN
Unterstützung Datenflusssteuerung:	Ja
Broadcast-Sturmkontrolle:	Ja
Transferrate:	14.88 Mpps
Jumbo-Frames:	16000
Passwortschutz:	Ja
Menge SFP-Modul-Steckplätze:	2
Zugriffkontrollliste:	Ja
Elektromagnetische Verträglichkeit:	61000-6-2, 61000-6-4
Optischer Kabelverbinder:	SFP
Ethernet-Kabel Verkablungstechnologie:	1000BASE‑LX, 1000BASE‑SX
DIN-Schienen-Montage:	Ja
Paketweiterleitungsrate (1 Gbit/s):	1488000 pps
Warteschleifenplanungs-Algorithmen:	SP, SPQ, WRR+SP, Weighted Round Robin (WRR)
Paketweiterleitungsrate (100 Mbit/s):	148800 pps
Paketweiterleitungsrate (10 Mbit/s):	14880 pps
Relais Output:	1
IPv4 & IPv6-Funktionen:	Dual stack IPv4/IPv6
Telnet:	Ja
IGMP-Snooping:	Ja
