Einhell TB 13-5/ES Bedienungsanleitung
Einhell
Bohrmaschine
TB 13-5/ES
Lies die bedienungsanleitung für Einhell TB 13-5/ES (5 Seiten) kostenlos online; sie gehört zur Kategorie Bohrmaschine. Dieses Handbuch wurde von 2 Personen als hilfreich bewertet und erhielt im Schnitt 3.5 Sterne aus 1.5 Bewertungen. Hast du eine Frage zu Einhell TB 13-5/ES oder möchtest du andere Nutzer dieses Produkts befragen? Stelle eine Frage
Seite 1/5
®

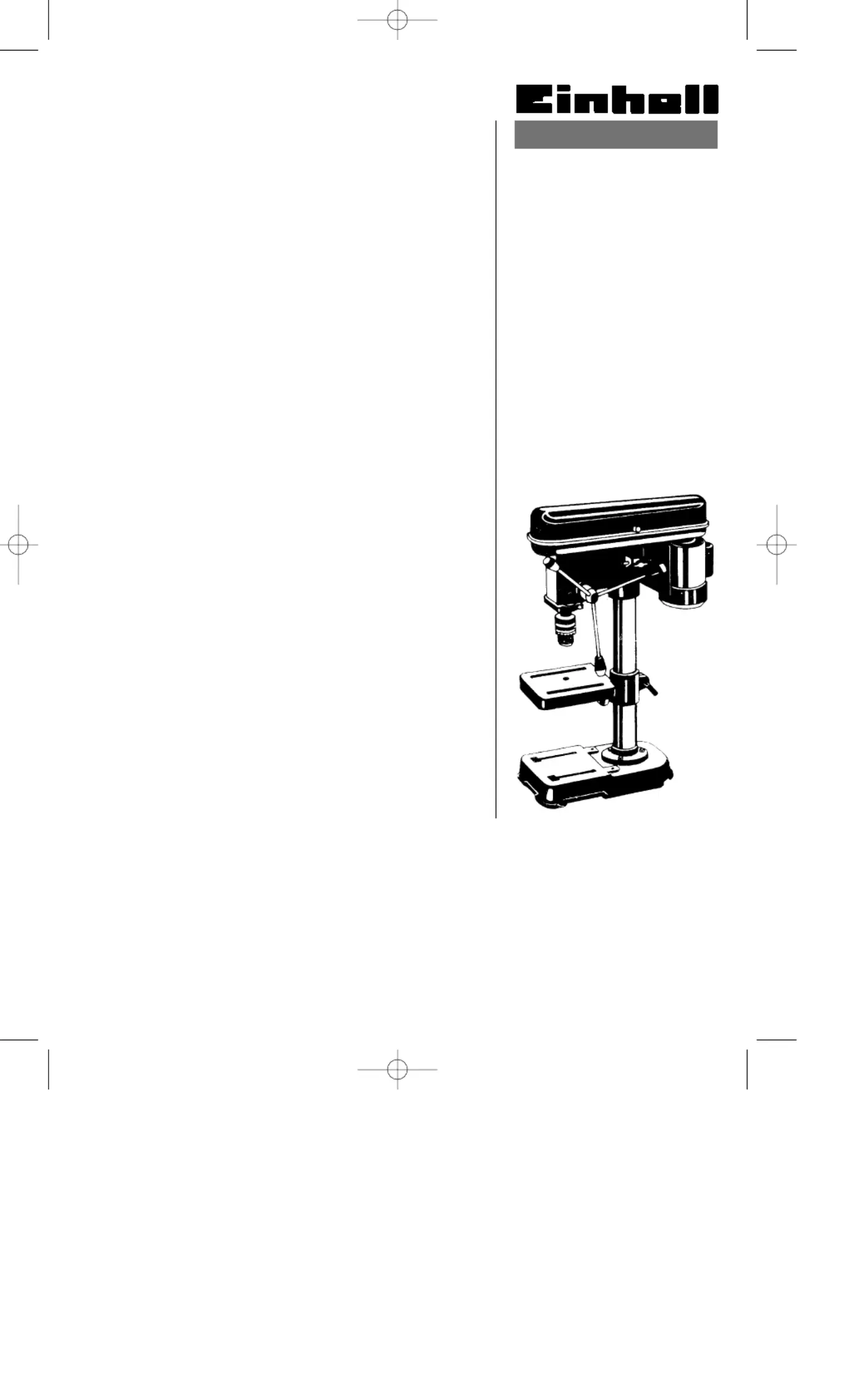

TB 13/5 EK
Bedienungsanleitung
Tischbohrmaschine
I.-Nr. 91074
Art.-Nr. 42.503.70
Anleitung 14.11.2001 11:47 Uhr Seite 1
4

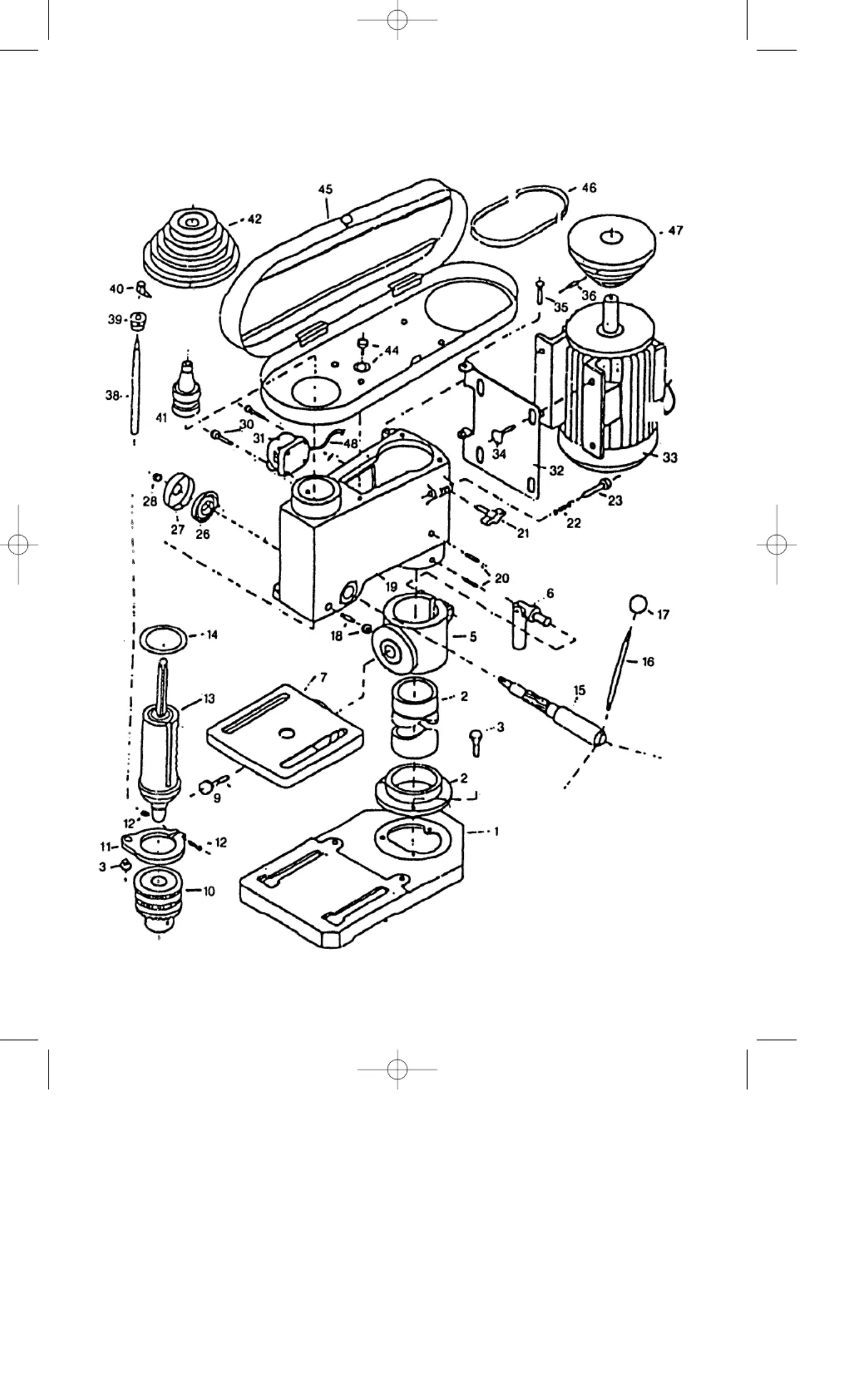

Ersatzteilzeichnung TB 13/5 EK - Art.-Nr.: 42.503.70 - Ident-Nr. 91023
Anleitung 14.11.2001 11:47 Uhr Seite 2
5
Pos. Bezeichnung Ersatzteil-Nr.
1 Bodenplatte 42.503.50.01
2 Säulenaufnahmeflansch 42.503.50.02
3 Sechskantschraube 42.503.50.03
4 Säule 42.503.50.04
5 Bohrtischhalter 42.503.50.05
6 Klemmschraube 42.503.50.06
7 Bohrtisch 42.503.50.07
8 Zentrierstift mit Mutter 42.503.50.08
9 Sechskantschraube 42.503.50.09
10 Bohrfutter 42.503.50.10
11 Halterring (Tiefenanschlag) 42.503.50.11
12 Kreuzschlitzschraube 42.503.50.12
mit Mutter
13 Spindel mit Aufnahme 42.503.50.13
B 16 (fest)
14 Dämpfungsring 42.503.50.14
15 Vorschubwelle 42.503.50.15
16 Handgriff 42.503.50.16
17 Kugelkopf 42.503.50.17
18 Verdrehstift mit Konter- 42.503.50.18
mutter
19 Maschinengehäuse 42.503.50.19
20 Gewindestift 42.503.50.20
21 Klemmschraube für 42.503.50.21
Keilriemenvorspannung
22 Spannfeder 42.503.50.22
23 Spannbolzen 42.503.50.23
24 Federführung 42.503.50.24
25 Federabdeckung 42.503.50.25
Pos. Bezeichnung Ersatzteil-Nr.
26 Spiralfeder 42.503.50.26
27 Federgehäuse 42.503.50.27
28 Kontermutter 42.503.50.28
29 Gewindestift 42.503.50.29
30 Schraube für Schalterbe- 42.503.50.30
festigung
31 EIN-AUS-Schalter 42.503.50.49
32 Motorplatte 42.503.50.32
33 Motor 42.503.50.33
34 Schraube mit Mutter 42.503.50.34
(Motorbefestigung)
35 Schraube, Mutter, Beilag- 42.503.50.35
scheibe
36 Gewindestift 42.503.50.36
37 Paßfeder 42.503.50.37
38 Gewindestift für 42.503.50.38
Tiefenanschlag
39 Einstellmutter 42.503.50.39
40 Skalenzeiger 42.503.50.40
41 Spindelführung 42.503.50.41
42 Keilriemenscheibe (Spindel) 42.503.50.42
43 Kontermutter 42.503.50.43
44 Befestigungsschraube für 42.503.50.44
Keilriemengehäuse mit
Beilagscheibe
45 Keilriemengehäuse 42.503.50.45
46 Keilriemen 42.503.50.46
47 Keilriemenscheibe (Motor) 42.503.50.47
TB 13/5 EK S-KRE 800 - 9419
I.-Nr.: 91054
Anleitung 14.11.2001 11:47 Uhr Seite 3
