Seite 1/40
Rev. 12/12/2008 – visage Software Ver. 3.1

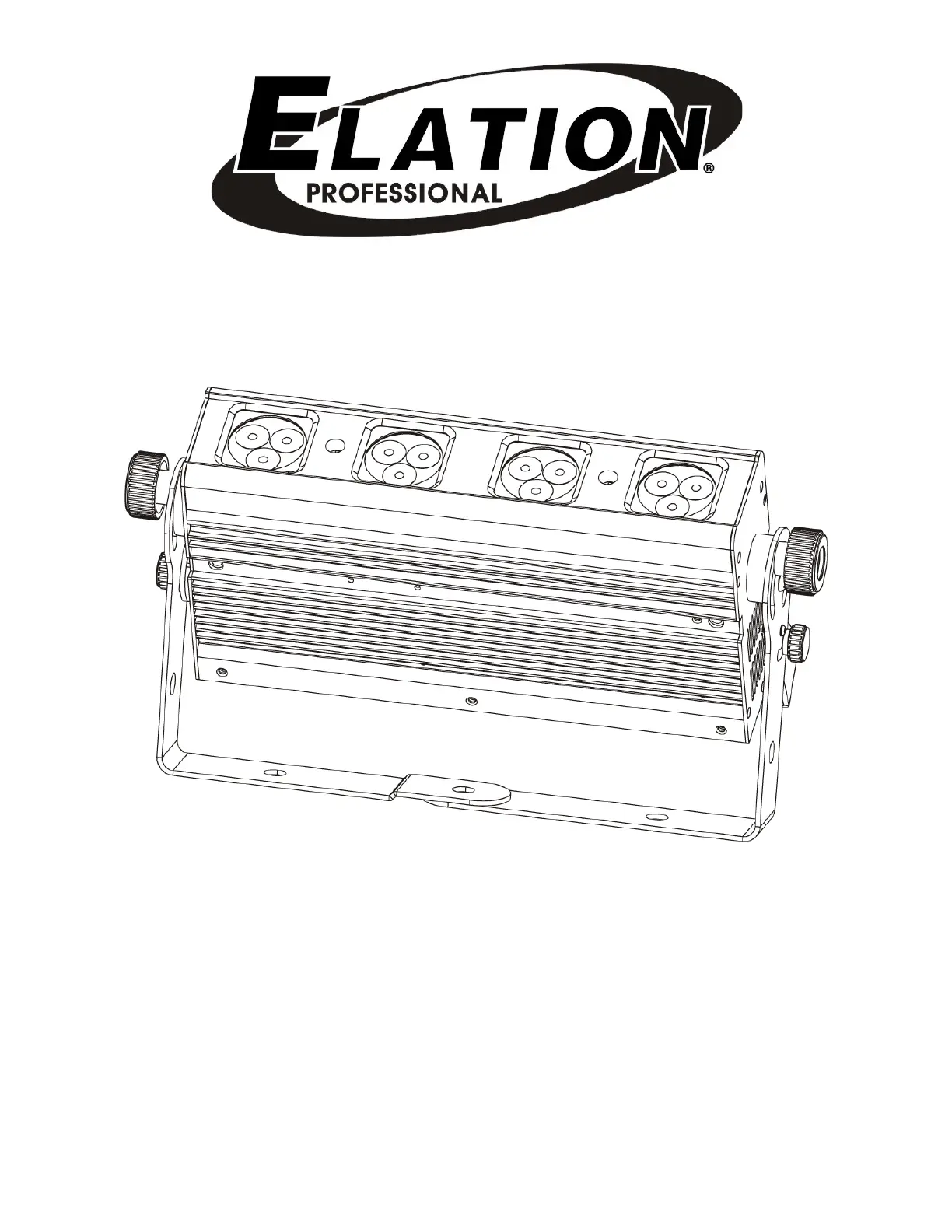

Design LED 36 TRI Brick
Elation Professional™
6122 S. Eastern Ave.
Los Angeles, Ca 90040
www.elationlighting.com
DESIGN LED 36 TRIBRICK™
©Elation Professional, Los Angeles Ca. 1 www.ElationLighting.com
TABLE OF CONTENS
1. General Information……………………………………………………………………… 2
a. Introduction………………………………………………………………………. 2
b. Unpacking………………………………………………………..…...………..… 2
c. Customer Support…………………………………………….………………… 2
d. Warranty Registration……………………………………………….……..…… 3
2. Safety Instructions………………………………………………………........…………. 4
3. Features…………………………………………………………………………………… 6
4. General Guidelines………………………………………………………………………. 7
5. Fixture Overview…………………………………………………………………………. 8
6. Mounting and Installation…………………………………………………….…….……. 10
a. Yoke Assembly…………………………………………………….…………….. 10
b. Mounting Positions……………………………………………….………………12
c. Mounting Points…………………………………………………………………. 13
d. Clamp Mounting…………………………………………………………………. 14
e. Securing………………………………………………………………………….. 14
7. Understanding DMX……………………………………………………………………... 15
a. DMX Connections………………………………………………………………. 16
b. DMX Terminator…………………………………………………………………. 17
c. 3-Pin to 5-Pin Conversion………………………………………………………. 17
d. Fixture DMX Addressing.……………………………..………………………… 17
8. Display LED Indicators..………………………………………………………………… 19
9. Fixture Menu..…………………………………………………………………………… 20
10. DMX Traits………………………………………………………………………………… 22
a. 3-Channel Mode………………………………………………………………… 22
b. 4-Channel Mode…..…………………………………………………………..… 23
c. 6-Channel Mode…………………………………………………………………. 24
d. 12-Channel Mode…..…………………………………………………………… 26
e. 15-Channel Mode…..…………………………………………………………… 28
11. Lens Replacement……… ……………………………………………………………… 31
12. Cleaning and Maintenance……………………………………………………………… 32
13. Warranty…………………………………………………………………………………... 33
14. Photometric Data………………………………………………………………………… 35
15. Dimensional Drawings………………………………………………….……………….. 36
16. Circuit Schematic………...………………………………………………………………. 37
17. Technical Specifications…………………………………………...………….………… 38
